第 10 章 原理图元件#

您可以使用多种方法来添加、交换、保存、更新和控制设计中元件的可见性。这些操作可以针对单个设计对象或对象组执行。

添加元件#

使用“从库中添加元件”对话框将元件从库加载到当前原理图绘图中。 当您添加元件时，SailWind Logic 会自动分配一个参考指示器。

有关更多信息，请参阅添加单门元件和添加多门元件主题。

有关通过复制原理图中已存在的元件来添加元件的信息，请参阅使用复制模式主题。

🏃‍♂️‍步骤

1. 在原理图编辑工具栏上，单击添加元件按钮。

2. 在项目列表中选择一个元件，或者从“从库中添加元件”对话框中的元件名称下拉列表框中选择一个元件。

   TIP

   使用筛选条件查找元件。使用通配符约定（带或不带前导字符）来扩展或缩小筛选条件范围。单击“应用”以激活筛选条件。

3. 单击“添加”。该元件将附加到光标并跟随光标移动。

   （可选）您可以旋转或镜像项目，然后再指定其位置。右键单击，然后根据需要多次单击“旋转 90 度”、“X 镜像”和“Y 镜像”，以设置项目的正确方向。单击“替代”以放置替代符号（如果可用）。单击“下一个类型”以选择元件中的其他门（如果可用）。

4. 单击原理图来放置元件；另一个实例会自动附加到光标。

5. 添加完元件后，右键单击并单击取消弹出菜单项或按 Esc 键。

添加连接器管脚#

连接器管脚是 SailWind Logic 库中的特殊符号。您可以像添加多门元件一样添加它们，每次添加连接器符号时，管脚编号都会递增。只有当您使用完所有连接器管脚后，SailWind Logic 才会递增参考标识符。

添加连接器的一个或多个管脚并建立参考标识符后，使用“使用复制模式”添加其他管脚。这会使 SailWind Logic 对新管脚使用相同的参考标识符。

添加单门元件#

单门元件是指用单个原理图符号表示的元件。将元件添加到原理图时，唯一的参考指示器分配将从下一个可用的参考指示器编号开始。

添加元件部分列出了逐步的过程。

创建元件时，可以在元件信息对话框的第 136 页上的常规选项卡中指定参考指示器前缀。

添加多门元件#

多门元件是指由多个符号或门组成，以表示一个完整元件的元件；例如，7400 包含 4 个门。您可以创建包含多个同类型门或多个不同类型的门的元件。

添加新的多门元件时，将使用管脚号最低的门，以及下一个可用的参考标识符和字母数字后缀（或门修饰符）。参考标识符和后缀之间用短划线 (-) 分隔。例如，添加到新原理图中的 7400 将使用管脚 1 至 3 的门，并将其指定为元件 U1-A。添加同一元件的其他门时，将使用下一个可用的门和门修饰符，例如，将添加管脚 4 至 6 的门并将其指定为 U1-B。

SailWind Logic 持续管理原理图中门的封装。如果您删除、重命名或更改了门的元件类型，SailWind Logic 会跟踪这些更改，并在添加新门时填补空缺。

使用字母数字前缀

您可以在 SailWind Logic 中使用任意字母和数字组合来定义参考指示器前缀。

创建元件时，可以在元件信息对话框的第 136 页上的常规选项卡中指定此前缀。

如果您指定包含字母数字字符的参考指示器前缀，SailWind Logic 会为多门元件保留此前缀。对于包含四个门的元件，如果前缀为 U1A，则在添加到设计中时，将使用参考指示器分配 U1A-A、U1A-B、U1A-C 和 U1A-D。

控制元件的文本可见性#

使用“元件文本可见性”对话框可以控制与选定元件关联的文本的显示。您可以控制一个元件或所有同类型的元件的可见性。

🏃‍♂️‍步骤

1. 选择一个部分，右键单击并单击可见性弹出菜单项。

2. 在属性列表中，选中要在原理图中显示的属性的复选框。

3. 在“项目可见性”区域中，选中复选框以显示相应的标签，例如 par 类型或管脚编号。

4. 在“属性名称显示”区域中，设置属性名称选项。选择仅显示属性值或同时显示属性名称及其值，例如 PCB DECAL = SO14。

   • 全部禁用 - 使所有属性名称不可见，仅显示属性值。
   • 无更改 - 保持当前属性名称可见性设置。
   • 全部启用 - 显示所有属性名称及其值。

5. 在“将更新应用于”区域中，设置所选元件的更新选项。如果您在原理图上选择了多个元件，则此区域不可用。

   • 此门 — 更新选定的门。
   • 此元件 — 更新某个元件或该元件的所有关联门。
   • 所有元件 此类型 — 更新设计中所有匹配的门或元件

6. 单击“确定”。

   TIP

   使用位于第 177 页的对象模式选择时，如果选择了多个元件，复选框可能会处于中间状态（已选中，但无法编辑），因为某些选定元件的复选框已选中，而其他元件的复选框已清除。您可以选中或清除复选框并更新所有选定的元件。

使用替代符号#

某些元件在原理图中可以用多种表示方式显示。一个例子 NAND 门，其德摩根表示法。第二个例子是使用 IEEE 和 ANSII 符号标准。在 SailWind Logic 的符号库中，可以为一个元件定义一个主符号和最多三个备用符号。

在将元件放置在原理图中时，可以使用“替代”命令选择要在原理图中使用的版本。

电源符号、接地符号和页间连接符参考符号也可作为替代符号

当您添加新元件或复制现有元件时，如果您需要替代表示，请在放置元件之前单击鼠标右键，然后单击“替代”。

🏃‍♂️‍步骤

在复制或移动模式下，右键单击并单击备用弹出菜单项。

交换参考指示器#

要交换参考指示符，您可以使用原理图编辑工具栏上的“交换参考指示符”按钮或弹出菜单上的“交换参考指示符”。如果所选元件的参考指示符前缀不同，则交换操作还会更新封装中其他元件的参考指示符。

使用动词模式交换参考指示器 通过一次选择一个部分来交换参考指示器 通过首先选择两个部分来交换参考指示器

使用动词模式交换参考指示符#

您可以使用动词模式交换引用指示符。使用动词模式，您可以启动命令，然后执行连续的交换操作，而无需每次重新启动命令。

🏃‍♂️‍步骤

1. 在原理图编辑工具栏上，单击交换引用位置按钮。
2. 选择第一部分。
3. 选择要交换参考指示器的第二个元件。软件会更改或交换所选元件上的参考指示器。或者，要使用弹出菜单交换参考指示器，您可以一次选择一个元件，也可以同时选择两个元件。

通过一次选择一个元件来交换参考指示器#

您可以通过一次选择一个元件来交换参考指示器。

🏃‍♂️‍步骤

1. 选择第一个组件。
2. 右键单击并单击“交换参考目标”弹出菜单项。
3. 选择另一个组件来完成交换。

通过首先选择两个元件来交换参考指示符#

您可以通过先选择两个部分，然后指定命令来交换参考指示器。

🏃‍♂️‍步骤

1. 使用 Ctrl + 单击，选择要交换的组件参考指示器。
2. 右键单击并单击“交换参考目标”弹出菜单项以完成交换。

将元件类型保存到库中#

您可以将原理图中的一个元件类型、多个元件类型或所有元件类型保存到库中。

在原理图中保存一种或多种元件类型 在原理图中保存所有元件类型 将页面外的数据保存到库中

在原理图中保存一个或多个元件类型#

您可以将一种或多种元件类型保存到库中。保存到库后，这些元件即可在当前设计以及未来的设计过程中使用。

🏃‍♂️‍步骤

1. 在原理图中选择一个或多个元件。
2. 右键单击并单击“保存到库”弹出菜单项。 出现“将元件类型保存到库”对话框。
3. 选择您想要保存元件类型的库。
4. 单击“确定”。

保存原理图中的所有元件类型#

您可以将原理图中的所有元件类型保存到库中。这样您就可以快速保存所有元件类型，并供当前和未来的设计会话使用。

🏃‍♂️‍步骤

1. 右键单击并单击选择元件弹出菜单项。

2. 再次右键单击并单击“在原理图上全选”弹出菜单项。

3. 右键单击并单击“保存到库”弹出菜单项。 出现“将元件类型保存到库”对话框。

4. 选择您想要保存元件类型的库。

5. 单击“确定”。

   TIP

   保存元件类型时，请遵循以下事项：

   • 如果库中已存在您正在保存的元件类型或逻辑封装，则会出现一个消息框。单击“是”可覆盖库中的元件类型或逻辑封装。单击“否”可仅保存库中尚不存在的元件类型。单击“取消”可返回“将元件保存到库”对话框，而不将元件类型保存到库中
   • 当同类型的元件具有相同值的属性时，属性名称和值将与元件类型一起保存在库中。当同类型的元件的相同属性名称具有不同的值时，只有值为空的属性名称会保存到库中。

将页间连接符保存到库中#

使用“保存页间连接符到库”功能，使用原理图中的当前版本更新库中的页间连接符、接地或电源符号。

🏃‍♂️‍步骤

1. 单击“工具 > “ 将页间连接符保存到库中”菜单项。
2. 选择要更新的符号。
3. 点击“确定”。选定的项目将在元件编辑器中打开。
4. 根据需要修改符号。
5. 单击主页 > 保存菜单项。
6. 按照提示替换库中当前的版本并更新 示意图。

从库中更新#

在 SailWind Logic 中，当您将元件库中的元件添加到原理图时，元件库内容的副本会写入原理图。然而，随着时间的推移，随着元件库的更新，原理图中的元件可能会与库中的较新版本不同步。使用“从库更新”功能可以将设计中的元件与库中的最新版本同步。

使用从库中更新 (UFL) 来：

• 创建当前原理图和库之间任何部分差异的报告。

• 更新原理图以反映库的当前状态。

您可以比较或更新以下类别的项目：

• 元件类型
• CAE 封装
• 管脚封装
• 接地符号
• 电源符号
• 页间连接符

您可以比较或更新：

• 以上任何或所有类别的全部。
• 选定的元件类型、CAE 封装和管脚封装。您无法比较/更新选定的接地、电源或页间连接符。

为了避免此类意外后果，更新功能在更新原理图中任何时间戳比库中对应项更新的项目之前，都会提示您。为了做好响应这些提示的准备，在更新之前您应该：

1. 生成比较报告（使用“从库更新”对话框中的“生成比较报告”按钮）。
2. 在比较报告中，找到标识时间戳比库中更新的项目的状态消息。
3. 确定并写下更新期间出现每个提示时您的响应。

您可能还想更新原理图的副本，并检查/测试更新后的副本是否存在不必要的更改或行为。

撤消更新#

更新过程会在开始更新之前创建一个撤消检查点。如果您在更新后决定将设计恢复到之前的状态，则可以恢复到上一个检查点。

您可以使用编辑 > 撤消菜单命令撤消对上次保存的检查点的任何更新（无论是已完成、取消还是失败） 。

从库中更新原理图#

库中的信息可能会发生变更和更新。为了确保您的设计内容与最新更新的库内容一致，您可以使用库中元件的新版本来更新原理图。

您可以更新以下任意或所有类别中的所有项目：

• 元件类型
• CAE 封装
• 管脚封装
• 接地符号
• 电源符号
• 页间连接符

🏃‍♂️‍步骤

1. 单击工具 > 选项菜单项，然后单击设计类别。

2. 在选项区域中，根据需要选中或清除“允许使用库中的空白值覆盖设计中的属性值”复选框；单击确定关闭选项对话框。

3. 单击主页 > 库菜单项，然后单击管理库列表按钮。

4. 设置“从库更新”在库中搜索与设计中的项目匹配的项目时使用的库列表顺序。（请参阅“常规比较/更新规则”。）单击“确定”，然后关闭“库管理器”对话框。

5. 单击“工具 > 从库更新菜单项。

6. 根据需要修改“从库更新”对话框中的设置。

7. 单击“确定”。

   TIP

   比较或更新操作完成后，更新报告将打开，并且报告文件的链接将显示在输出窗口中。

从库中更新选定的元件类型#

在对库内容进行更改和更新时，您可能还需要选择性地更新设计中的元件。您可以选择一个或多个元件，然后更新所有具有相同元件类型的元件的元件类型，以与库中的最新版本同步。

🙊限制

所有与选定元件具有相同元件类型的元件都会被更新，但仅更新实际选定元件的属性。

🏃‍♂️‍步骤

1. 单击工具 > 选项菜单项，然后单击设计类别。

2. 在选项区域中，根据需要选中或清除“允许使用库中的空白值覆盖设计中的属性值”复选框，然后单击“确定”。

3. 单击主页 > 库菜单项，然后单击管理库列表按钮。

4. 设置“从库更新”在库中搜索与设计中的项目匹配的项目时使用的库列表顺序。（请参阅“常规比较/更新规则”。）单击“确定”，然后关闭“库管理器”对话框。

5. 在原理图编辑器中，未选择任何内容，右键单击并单击选择元件（或选择门）弹出菜单项。

6. 选择您想要比较/更新其元件类型的元件。

   TIP

   如果要更新除少数元件类型之外的所有元件类型，请选择所有元件/门，然后在步骤 8 中清除不想更新的元件类型的复选框。

7. 右键单击并单击更新 > 元件类型弹出菜单项。

8. 根据需要修改“从库中更新选定元件类型”对话框中的设置。

9. 单击“确定”。

👀‍结果

当比较或更新操作完成时，更新报告将打开，并且报告文件的链接将显示在输出窗口中。

从库中更新选定的 CAE 封装#

您可以选择一个或多个元件，然后更新使用相同封装的所有元件的 CAE 封装

🙊限制

此过程会更新 CAE 封装中的管脚封装分配，但不会更新管脚封装本身。请使用“从库中更新选定管脚封装”中的步骤之一来更新管脚封装。

因此，例如，如果您将 CAE 封装 X 更新为使用 管脚 B 而不是 管脚 A，它将使用原理图中当前 管脚 B 几何体的版本。如果原理图没有 PINB，则会从库中安装。

🏃‍♂️‍步骤

1. 单击主页 > 库菜单项，然后单击管理库列表按钮

2. 设置“从库更新”在库中搜索与设计中的项目匹配的项目时使用的库列表顺序。（请参阅“常规比较/更新规则”。）单击“确定”，然后关闭“库管理器”。

3. 在原理图编辑器中，未选择任何内容，右键单击并单击选择元件（或选择门）菜单项。

4. 选择您想要比较/更新其 CAE 封装的元件/门。

   TIP

   如果要更新除少数 CAE 封装之外的所有封装，请选择所有元件/门，然后在步骤 6 中清除您不想更新的封装的复选框。

5. 右键单击并单击更新 > CAE 封装菜单项。

6. 根据需要修改“从库中更新选定的 CAE 封装”对话框中的设置。

7. 单击“确定”。

👀‍结果

当比较或更新操作完成时，更新报告将打开，并且报告文件的链接将显示在输出窗口中。

从库中更新选定的管脚封装#

您可以使用“从库更新”对话框或直接从原理图编辑器中更新库中选定的管脚封装。

使用“从库更新”对话框更新选定的管脚封装 使用原理图编辑器更新选定的管脚封装

使用“从库更新”对话框更新选定的管脚封装#

当您对库中的内容进行更改和更新时，可能需要将设计中的管脚封装与更新后的库内容同步。您可以使用“从库更新”对话框来更新一个或多个选定管脚封装的所有实例。

🏃‍♂️‍步骤

1. 单击主页 > 库菜单项，然后单击管理库列表按钮
2. 设置“从库更新”在库中搜索与设计中的项目匹配的项目时使用的库列表顺序。（请参阅“常规比较/更新规则”。）单击“确定”，然后关闭“库管理器”对话框。
3. 单击“工具 > 从库更新菜单项。
4. 选中管脚封装 复选框，然后选择要比较/更新的封装。
5. 单击“确定”。

👀‍结果

当比较或更新操作完成时，更新报告将打开，并且报告文件的链接将显示在输出窗口中。

使用原理图编辑器更新选定的管脚封装#

当您更改库中的内容时，可能需要刷新设计内容以反映这些更新。您可以使用“从库中更新选定管脚封装”对话框选择一个或多个管脚，并更新选定管脚所使用的管脚封装的所有实例。

🏃‍♂️‍步骤

1. 单击主页 > 库菜单项，然后单击管理库列表按钮。

2. 设置“从库更新”在库中搜索与设计中的项目匹配的项目时使用的库列表顺序。（请参阅“常规比较/更新规则”。）单击“确定”，然后关闭“库管理器”对话框。

3. 在原理图编辑器中，不选择任何内容，右键单击并单击选择管脚弹出菜单项。

4. 选择您想要比较/更新的管脚。

   TIP

   如果您想更新除少数管脚封装之外的所有管脚封装，请选择所有元件/门，然后在步骤 6 中清除您不想更新的封装的复选框。

5. 右键单击并单击更新 >管脚封装 菜单项。

6. 根据需要修改“从库中更新选定管脚封装”对话框中的设置。

7. 单击“确定”。

👀‍结果

当比较或更新操作完成时，更新报告将打开，并且报告文件的链接将显示在输出窗口中。

比较/更新过程#

更新过程首先会将原理图内容与库内容进行比较。如果发现原理图内容与库内容不同，则会根据“从库更新”对话框中设置的选项更新原理图内容，并将结果记录在报告文件中。比较过程与此相同，只是原理图不会更新。

一般比较/更新规则

有许多规则控制比较/更新过程。

在比较和更新时，以下一般规则适用于所有项目：

• 匹配项 — 对于原理图中的每个项，系统会搜索所有可用的库以查找匹配的命名条目，并使用找到的第一个匹配条目。如果未找到匹配项，则跳过该项的比较，并在报告文件中创建“未找到”条目。

  TIP

  库的搜索顺序按照“库列表”对话框中显示的顺序进行。您可以使用此对话框更改搜索顺序。

• 时间戳 — 原理图和库中的每个项目都有时间戳。2005 SPac2 之前版本的 PADS 原理图没有时间戳。时间戳的比较将决定比较/更新的内容，如下所示：

  • 原理图中的时间戳较旧 - 如果原理图中的时间戳比库中的时间戳旧，则始终会比较/更新原理图中的项。
  • 时间戳相同 — 如果库和原理图中的时间戳相同，则项目的比较/更新取决于“从库更新”对话框中“包含具有相同时间戳的项目”复选框的设置。如果清除此复选框，则不进行比较/更新；如果选中此复选框，则无论时间戳如何，都会比较/更新所有项目。
  • 原理图中的时间戳较新 — 如果原理图中的时间戳比库中的时间戳新：
    • 比较时，状态消息会写入报告中。
    • 更新时，状态消息会写入更新报告中，并提示您选择是否更新原理图。

• 更新的内容 — 当某个项目更新时，库中的内容将替换原理图中该项目的全部内容。

跳过的更新

有 3 种情况会跳过项目的更新。

这些情况包括：

• 当设计中的某个项目比库中的等效项目更新时，您会对“原理图中的时间戳比库中的时间戳更新。确定覆盖原理图中的版本吗？”提示回答“否”。
• 当库中较新的项目的管脚数比设计中等效较旧的项目的管脚数少时。
• 当库中的 GND、POWER 或 OFF 符号数量少于设计中可用符号的数量时。

旧原理图

2005 SPac2 之前版本的 PADS 原理图没有时间戳。打开这些原理图时，所有元件类型、封装、管脚封装以及页间连接符、电源和接地符号上的时间戳均会设置为零。要确定原理图中元件类型和封装的内容是否与库同步，请选中“隐藏相同结果”复选框，并比较原理图和库。

比较什么

在比较过程中会检查许多设计对象。

下表列出了针对每个选定的进行比较或更新的项目所比较和报告的内容。

表 25. 比较和报告的元件结构

物品	组件项目	比较和报告的内容
时间戳		请参阅第 193 页的“常规比较/更新规则”。
元件类型		逻辑系列、门数量、连接器管脚数量、信号管脚数量、属性名称列表
	对于每个门：	CAE 封装数量、CAE 封装名称、门上的电气管脚数量、门交换类别。
	对于每个门管脚：	管脚编号（如果已定义，则为字母数字）、管脚名称、管脚类型、管脚交换类
	对于每个信号管脚：	管脚编号（如果定义则为字母数字）、网络名称
	对于每个属性：	值字符串注意：库中可能存在一些属性，它们只是占位符，其值为空，必须为原理图中的每个单独元件设置这些值。库中任何值为空的属性都被视为此类占位符，原理图中相应属性的更新由“选项”对话框“设计”类别中的“允许使用库中的空值覆盖设计中的属性值”复选框控制。
PCB 封装分配		元件的指定 PCB 封装名称位于库元件类型的 PCB 封装替代列表中。如果不在，则会在报告中写入警告，但封装
PCB 封装针数
	对于连接器：	PCB 封装中分配给每个连接器元件的管脚数等于为该元件类型定义的连接器管脚数。PCB 封装中分配给每个普通元件的管脚数为
	对于普通元件：	等于或大于库元件类型定义的门电路中使用的最高电气管脚数。限制：管脚数无法在原理图中更新。管脚数差异将在更新报告中标记为警告。
CAE 封装
	门封装详细信息：	属性标签数量、属性标签名称、文本数量、终端数量。
	终端详情：	文本项的详细信息未进行比较。管脚封装名称已分配给每个终端。

表 25. 比较和报告的元件结构（续）

物品	组件项目	比较和报告的内容
管脚封装		固定封装名称。更新说明：· 因为默认管脚名称和管脚编号标签位置在创建 CAE 封装时是“硬连线”的，所以当管脚封装更新时，原理图中的管脚名称和编号不受影响。· 管脚封装确实为原理图上的网络名称提供了默认位置，但实际使用的网络名称位置是单独存储的，因此网络名称位置不受更新的影响。
电源和接地符号		符号名称、类型、信号管脚名称
页间连接符		符号名称、类型

如何阅读更新报告#

每次从库中更新设计或生成比较报告时，“从库更新”都会将操作结果写入 C:\SailWind Projects 中的新 UpdateReport.txt 文件。您可以使用文本编辑器打开并查看此报告的内容，并验证设计对象是否为预期版本。

更新报告为您提供有关您选择进行比较或更新的项目的信息，例如：

• 设计中项目的时间戳是否与库中项目的时间戳更旧、更新或相同。
• 设计中项目的内容是否与库中项目的内容相同或不同。

报告由 4 个部分组成：

• 报告标题信息——报告本身的常规信息。

• 报告选项 — 在“从库更新”对话框中为此操作选择的选项列表。

• 报告摘要 — 以表格形式列出比较的元件类型、CAE 封装、页间连接符、接地符号和电源符号，并显示整个软件包的比较结果和更新状态。

• 报告详情 — 完整比较所有比较套餐，并更新所有套餐的详细信息。

表 26 列出并描述了更新报告中比较/更新的项目所返回的消息。

表 26. 更新报告消息

信息	报告部分	参考：	方法
无法从库中获取 CAE DECAL！！！	细节	CAE 封装	CAE 封装存在于设计中但不在库中。

表 26. 更新报告消息（续）

信息	报告部分	参考：	方法
无法从库获取 GATE！！！	细节	门	门在设计中存在，但在库中不存在。
无法从库中获取 GATE - 跳过比较	细节	门	门在设计中存在，但在库中不存在。
无法从库中获取包！！！	细节	包裹	包存在于设计中但不在库中。
无法从库获取管脚DECAL！！！	细节	管脚封装	管脚封装存在于设计中但不在库中。
CANCELLED	概括	商品更新	操作已被用户取消。
比较已取消	摘要和详细信息	比较操作	操作已被用户取消。
比较错误	细节	比较操作	未选择任何商品或商品不可用。
跳过比较	细节	比较操作	无法比较，因为 CAE 封装终端数量在设计和库中不同。
比较已停止！	细节	比较操作	操作已被用户取消。
比较项目匹配	概括	项目内容	所有比较项目的内容在设计和库中均相同。以下项目不进行比较：· CAE Decal 图形 · CAE Decal 详细信息
内容已更新	细节	商品更新状态	设计中的文本项内容使用库中的内容进行更新。
封装数量不匹配	细节	CAE 封装	设计中的 CAE 封装终端数量与库中的数量不同。
不同的	摘要和详细信息	项目内容	设计中的项目内容与库中的内容不同。

表 26. 更新报告消息（续）

信息	报告部分	参考：	方法
不同的时间戳	概括	管脚封装时间戳	设计和库中的时间戳不同。
FAILED	概括	商品更新状态	由于未指定的错误，更新失败。
在库中：不在设计中	细节	商品状态	在设计中未找到库中的项目。
比库新	摘要和详细信息	设计中的时间戳	设计中的时间戳比库中的时间戳新。
未找到 CAE 封装！！！	细节	CAE 封装	对话框中选中了 CAE 封装复选框，但在设计中未找到 CAE 封装。
未找到或未选择 管脚 封装！！！	细节	管脚封装	或者：· 在设计中未找到对话框中选择的管脚封装，或者· 选择了管脚封装复选框，但未选择管脚。
未分配	细节	栅极管脚	设计中分配的门极管脚未在库中分配。
未在库部分分配	细节	比较商品	设计中分配给该元件的 PCB 封装不在库中分配给该元件的封装集中。
不在设计中	概括	页间连接符、PWR 和 GND 符号	该符号存在于库中，但未在设计中使用。
不在库	细节	比较商品	在库中未找到设计中的项目。
比库还古老	摘要和详细信息	设计中的时间戳	设计中的时间戳比库中的时间戳要旧。
操作已被用户取消！！！	细节	更新或比较操作	操作已被用户取消。
已执行撤消操作	细节	更新或比较操作	操作已被用户取消。

表 26. 更新报告消息（续）

信息	报告部分	参考：	方法
与库相同	摘要和详细信息	设计中的时间戳 设计中的项目内容	设计和库中的时间戳相同。项目内容在设计和库中相同。
SKIPPED	概括	商品更新	用户对“原理图中的时间戳比库中的时间戳更新。可以覆盖原理图中的版本吗？”提示回答“否”。
STOPPED	概括	商品更新	操作已被用户取消。
更新已取消	细节	商品更新	操作已被用户取消。
更新失败	细节	商品更新	更新过程中出现错误，更新失败。
更新消息	细节	商品更新	解释更新失败的原因。
跳过更新	细节	商品更新	用户对“原理图中的时间戳比库中的时间戳更新。可以覆盖原理图中的版本吗？”提示回答“否”。
更新已停止！	细节	商品更新	操作已被用户取消。
WARNING	细节	PCB 封装	库中的 PCB 封装的管脚比设计中的少。

删除元件#

删除对象模式下选定的元件时，您可以选择仅删除该元件，或者删除该元件及其连接。

🏃‍♂️‍步骤

1. 选择一个部分。

2. 如果要保留与元件的连接，请右键单击并点击弹出菜单项“保留连接”以启用该选项。“保留连接”选项默认启用。

   TIP

   当菜单中“保留连接”旁边出现复选标记时，表示已启用该功能。

3. 右键单击并单击删除弹出菜单项。

软件将连接保留在其原始位置。

删除元件及其连接#

如果设计不再需要某个元件，并且您不打算用类似的元件替换该元件（因此您不需要保留其连接），则可以删除该元件及其连接。

🏃‍♂️‍步骤

1. 选择一个部分。

2. 如果要移除连接到元件的连接，请右键单击，然后单击“保留连接”弹出菜单项以将其禁用。“保留连接”选项默认启用。

   TIP

   如果菜单中“保留连接”旁边没有出现复选标记，则表示该选项被禁用。

3. 右键单击并单击删除弹出菜单项。

   软件将删除该元件及其连接。

剪切、复制和粘贴#

与其他标准应用程序类似的方式，您可以在设计中剪切、复制和粘贴对象。

• 使用编辑菜单项或 Ctr + X 、 Ctrl + C 或 Ctrl + P 快捷键。
• 延伸到选择范围之外的连接在断点处被分配页间连接符。
• SailWind Logic 仅在粘贴缓冲区中维护一个剪切或复制。
• 您可以粘贴到新的设计中。

复制为 BMP 文件#

“复制为位图”命令允许您定义一个矩形区域，将图形信息作为位图图像复制到粘贴缓冲区。复制完成后，您可以切换到 Microsoft Word，然后使用“主页 > 粘贴”菜单项将位图插入文档。

🏃‍♂️‍步骤

1. 单击编辑 > 复制为 BMP 文件菜单项。
2. 将光标拖到要复制的区域上。矩形内的所有项目（包括背景、点阵、颜色等）都将被复制。
3. 打开要放置位图的应用程序并使用粘贴命令放置图像。

创建群组#

组是原理图上的对象集合。默认情况下，超出组范围的连接会被剪裁，使其停止在用于定义组的边界处。选择某个组后，您可以移动它、将其复制到粘贴缓冲区、删除它、复制它，或将其保存到文件中以供其他设计使用。

创建组#

要同时对多个对象执行操作，请创建一个组，然后移动它、将其复制到粘贴缓冲区、删除它、复制它或将其保存到文件中以供其他设计使用。

🙊限制

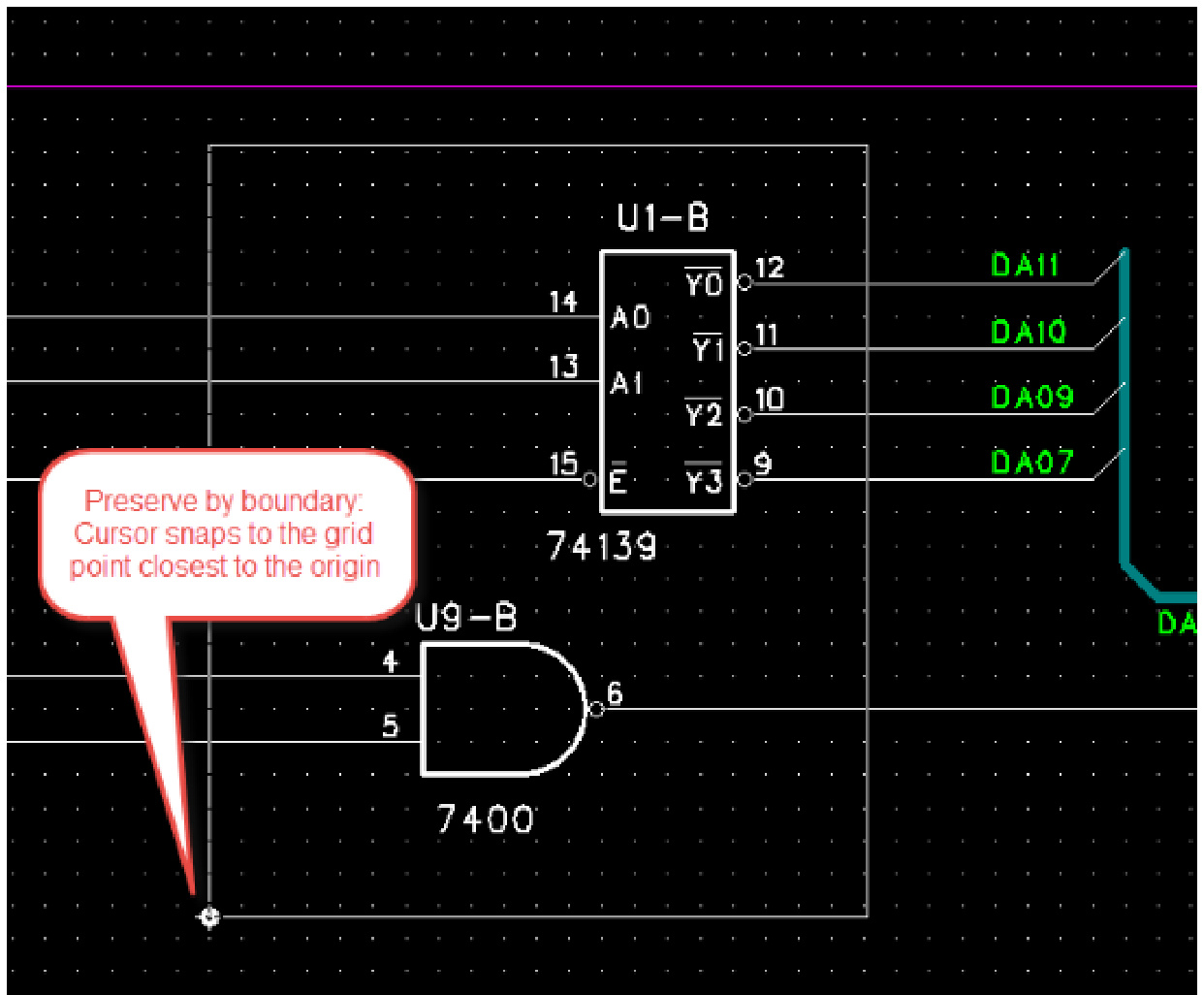

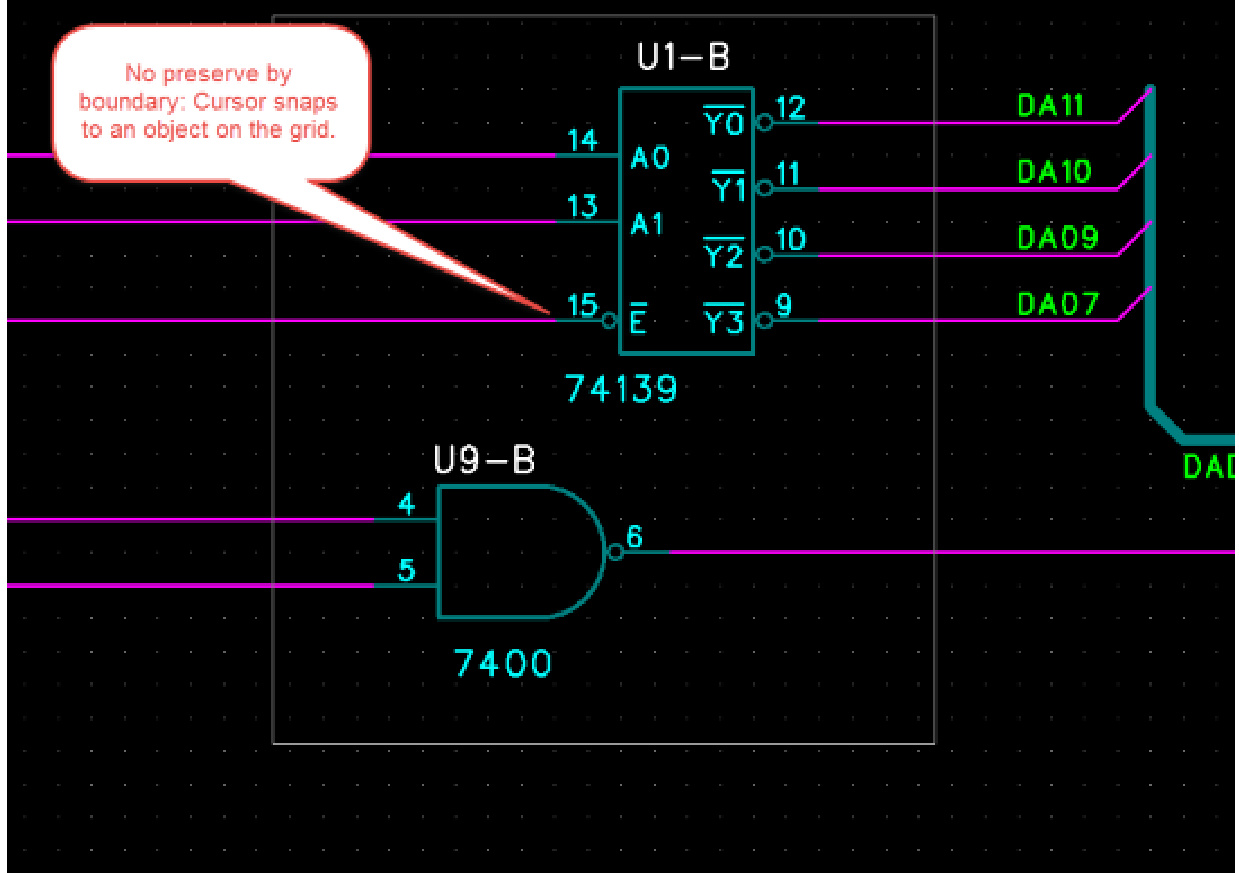

• 某些组命令仅在组由混合项组成时可用。例如，如果组仅由组件组成，则“按边界保留”弹出菜单项不可用。

🏃‍♂️‍步骤

1. 将选择筛选条件设置为要选择的对象。另请参阅使用选择筛选条件。
2. 区域选择组中的对象。或者，您也可以按住 Ctrl 键并单击来选择要添加到组中的所有对象。软件会高亮显示已添加到组中的对象。
3. 要保留延伸到组边界之外的连接，请右键单击，然后单击“按边界保留”弹出菜单项。
4. 要保留删除元件或总线后剩下的单管脚网络，请右键单击并单击“保留连接”弹出菜单项。
5. 根据需要，按住 Ctr + 键单击组内的对象将其删除，或按住 Ctrl + 键单击组外的对象将其添加到组中。

该软件突出显示所包含的对象。

设置组的原点#

创建组时，软件会自动创建原点。移动或放置组时，软件会使用此原点。当原点位于特定位置时，您可能需要更改原点。

🙊限制

您必须启用“按边界保留”选项，并且边界必须可见才能设置原点。 当边界不可见时，该组围绕选择的中心旋转。

🏃‍♂️‍步骤

1. 选择组。
2. 右键单击，然后点击“设置原点”弹出菜单项。靶心将附加到指针上。
3. 将光标移动到新的原点并单击进行设置。

组锚点#

复制或移动组时，SailWind Logic 会将组的锚点放置在预定义的位置。

请记住以下锚点标准：

• 如果您启用了“按边界保留”功能，SailWind Logic 会锚定到设计网格上最靠近组原点的点。

  图 3. 具有“按边界保留”的锚点



• 如果您尚未启用“按边界保留”功能，SailWind Logic 将锚定到位于设计网格上的组对象，或者（如果组的任何部分都不在设计网格上）锚定到最靠近原点的组对象。

  图 4. 没有“边界保留”的锚点



组管理#

使用组，您可以将其内容作为单个实体执行操作。创建组后，您可以保存、删除、移动或重复使用它。

复制现有组#

您可以复制原理图上已存在的组中所有项目。复制一组对象时，系统会自动分配参考指示器名称。

🏃‍♂️‍步骤

1. 选择一个组，右键单击并单击复制弹出菜单项。

   INFO

   重复组的锚点取决于特定条件。有关更多信息，请参阅组锚点。

2. 将光标移动到重复的位置，然后单击以放置它。

3. 重复上述步骤来创建其他副本。

   TIP

   您可以设置 SailWind Logic 在复制操作期间仅显示组的轮廓。

   另请参阅创建组。

移动组#

使用移动命令，您可以将组移动到图页上的任何位置。

🏃‍♂️‍步骤

1. 选择一个组，右键单击并单击移动弹出菜单项。

   INFO

   移动群组时，其锚点取决于特定条件。有关更多信息，请参阅群组锚点。

2. 将光标移动到新的组位置并单击以放置它。

   TIP

   您可以设置 SailWind Logic 在移动操作期间仅显示组的轮廓。

   另请参阅创建组。

删除组#

删除组时，您可以选择删除或保留组边界之外的连接。

🏃‍♂️‍步骤

1. 选择一个组，右键单击，然后单击删除弹出菜单项。

2. 要保留延伸到组边界之外的连接，请右键单击，然后单击“按边界保留”弹出菜单项。

   TIP

   保留连接时，请注意以下事项：

   • 必须选中“按边界保留”才能使用此功能，否则该功能将被禁用。
   • 保留组边界外的连接时，删除时会自动为这些连接分配页间连接符。未命名的连接以 "$$$" 为前缀，具有唯一名称。

3. 要保留删除元件或总线后剩下的单管脚网络，请右键单击并单击“保留连接”弹出菜单选项。

另请参阅分离、使用浮动连接。

保存组#

您可以保存组的内容，以便在其他原理图图页或其他设计中使用。已保存的组存储在 \SailWind Projects 文件夹中，扩展名为 .grp。

🙊限制

• 该组必须由混合项目组成。如果仅选择组件或其他对象，“保存到文件”命令不可用。

🏃‍♂️‍步骤

1. 选择一个组，右键单击并单击保存到文件弹出菜单项。
2. 在文件名区域中，键入名称。
3. 单击“保存”。

从文件粘贴组#

您可以将组保存到文件中，以便在当前或将来的设计中再次使用。使用“从文件粘贴”可插入之前保存到文件中的组。

将组粘贴到图页中时：

• 命名网络保留其名称，未命名网络则分配默认信号名称。
• 所有元件均采用下一个可用的参考指示器名称命名。

🏃‍♂️‍步骤

1. 单击编辑 > 从文件粘贴菜单项。

2. 在加载组文件对话框中，选择要粘贴的组。

3. 点击“打开”。该组将附加到光标处。

4. 将指针移动到组的位置，然后单击以放置它。

   TIP

   如果设计包含与组中的元件具有相同参考名称的元件，则会生成报告。

   另请参阅保留参考指示器。

粘贴时自动连接#

将文件中的组粘贴到您的设计中时，组中未连接的管脚、未端接的电线或总线段可以自动连接。

• 未连接的管脚自动与未端接的电线末端或未连接的管脚连接。
• 仅当未端接的电线是总线的命名子网时，未端接的电线末端才会自动连接到总线段。

旋转或镜像组#

您可以在选定组时旋转或镜像该组。您还可以在移动过程中旋转或镜像该组。

🏃‍♂️‍步骤

1. 选择一个组并右键单击。

2. 单击旋转 90 度、X 镜像或 Y 镜像弹出菜单项。

   INFO

   该组必须由混合项目组成。如果仅选择组件，则这些命令不可用。

属性概述#

属性可用于将信息与原理图符号关联起来。属性由两部分组成：属性名称及其对应的值。例如，您可以创建一个名为“元件描述”的属性，并将其值指定为“十六进制逆变器”。

您可以创建一个属性，将其分配给库中的每个元件、开放设计中的每个元件、某个元件类型或设计中的某个元件。

• 要为库中的所有元件添加属性，请在“管理属性库”对话框中创建属性。另请参阅“管理属性库”。

• 要为打开的设计中的每个元件添加属性，请在“管理原理图属性”对话框中创建属性。另请参阅“管理原理图中的属性”。

• 要为特定元件添加属性，请在编辑该元件时使用“属性”选项卡创建属性。另请参阅“管理属性”。

• 要为原理图上的元件添加属性而不更新元件类型，请使用“元件属性”对话框。另请参阅修改元件属性和元件上定义的电阻值。

• 要在原理图中显示创建后的属性，请使用可见性控件。

  另请参阅控制元件的文本可见性。

• 要在 CAE 封装 (Decal) 中创建占位符，以便将属性放置在预定义的位置，请使用属性标签。另请参阅属性标签。

管理原理图中的属性#

使用“管理原理图属性”对话框管理原理图级别的属性。您可以创建新属性并将其自动分配给设计中的每个元件。您还可以重命名或删除原理图中的属性。所有元件都会自动更新。

另请参阅属性概述。

创建属性#

您可以创建一个新属性并自动将其分配给设计中的每个部分。

🏃‍♂️‍步骤

1. 单击编辑 > 属性管理器菜单项。

2. 在管理原理图属性对话框中，单击添加属性。

3. 在“添加新属性”对话框中，执行以下操作之一：

   • 在“属性名称”文本框中输入属性名称。
   • 单击“浏览属性库”以选择库中已定义的属性。从此对话框中选择属性名称，然后单击“确定”。

4. 在属性值文本框中键入属性的值。

5. 单击“确定”关闭“添加新属性”对话框。

6. 单击关闭以关闭管理原理图属性对话框。

重命名属性#

您可以重命名现有属性并将更改应用到设计中的每个部分。

🏃‍♂️‍步骤

1. 单击编辑 > 属性管理器菜单项。

2. 在管理原理图属性对话框中，在属性中选择一个或多个属性 示意图列表。

3. 单击“添加”。该属性将添加到“选择重命名的属性”列表中。

4. 选择新名称列中的属性，然后单击编辑新名称。

5. 在属性名称文本框中，执行以下操作之一：

   • 键入属性的名称
   • 单击“浏览属性库”以选择库中已定义的属性。从此对话框中选择属性名称，然后单击“确定”。

6. 单击“重命名属性”可重命名该属性并将其从“为重命名而选择的属性”列表框中删除。

7. 单击“关闭”。

   TIP

   单击“移除”或“全部移除”可将选定的属性放回到示意图中的属性列表中并保留当前名称。

删除属性#

您可以从设计中的所有部分中删除属性：

🏃‍♂️‍步骤

1. 单击编辑 > 属性管理器菜单项。
2. 在示意图中的属性列表中选择一个或多个属性。
3. 单击“删除属性”，然后在提示符下单击“是”。
4. 单击“关闭”。

元件上定义的电阻值#

电阻器和电容器等分立元件具有“值”和“公差”属性。这些属性的值未在元件符号中定义，而是在将元件添加到工程图时设置的。

使用位于第 283 页的元件属性对话框来修改这些值。
