分配约束教程
为设计分配约束可以轻松控制和验证关键设计区域。约束类型包括间距、布线规则和高速规则，可以分配给网络、层、类（网络集合）、组（管脚对集合）或单个管脚对。您还可以分配一组默认设计规则，适用于所有没有特殊规则的物体。
本课程内容：
- 建立 PCB 层排列
- 设置默认间距规则
- 设置网络间距规则
- 设置条件规则
😎前提
如果尚未运行，请启动 SailWind Logic 并打开 \SailWind Projects\Sample 文件夹中的previewchange.sch文件。
建立 PCB 层排列
您可以定义 PCB 的层排列，包括层数、与嵌入式平面层关联的网络、层堆叠和层厚度。
本教程设计是一个四层 PCB，具有两个支持多个平面网络的内层平面层。在本节中，您将使用层定义工具定义教程设计的层排列。
增加层数
当您首次开始设计时，默认是两层 PCB。要更改层数：
- 设置菜单 > 层定义
- 在层设置对话框中，在电气层区域，点击修改
- 在修改电气层数对话框中，输入4
- 点击确定将层数从 2 层增加到 4 层
- 在重新分配层对话框中，点击确定
设置层排列和名称
设置正确的层数后，为每层分配层类型并输入层名称。
设置第一层：
- 在层设置对话框中，从层列表中选择顶层
- 在名称框中输入主元件面
- 在电气层类型区域，点击元件层类型
- 在平面类型区域，点击无平面
- 设置布线方向为垂直
设置第二层：
- 选择第二层，内层 2，重命名为地平面
- 在平面类型区域，点击CAM 平面
- 点击分配网络按钮
- 在平面层网络对话框中，在所有网络列表中，向下滚动，点击网络 GND ，点击添加将网络与地平面层关联
- 点击确定
- 设置布线方向为任意
设置第三层：
- 选择第三层，内层 3，重命名为电源平面
- 在平面类型区域，点击混合平面
- 点击分配网络按钮
- 在平面层网络对话框中，选择网络 +5V 和 +12V ，点击添加将网络与电源平面层关联
- 点击确定
- 设置布线方向为任意
设置第四层：
- 选择第四层，底层，重命名为次元件面
- 在电气层类型区域，点击元件层类型
- 在平面类型区域，点击无平面
- 设置布线方向为水平
设置层堆叠

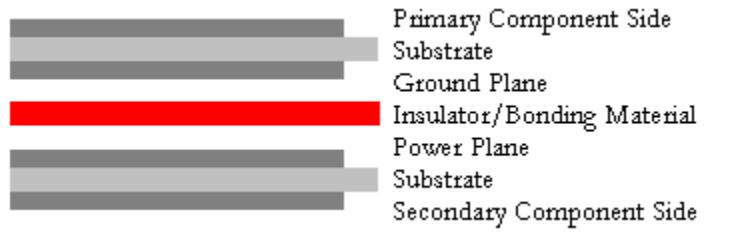

典型的四层 PCB 层堆叠由一对覆铜玻璃纤维基板组成，中间有绝缘/粘合材料。绝缘/粘合材料通常是树脂片，当制造多层板时，它将基板对粘合在一起。这种粘合材料也称为预浸料。层堆叠：
使用层厚度对话框设置层堆叠值。
- 在层设置对话框中，点击厚度
- 在层厚度对话框中，在铜厚度单位区域点击重量(oz)
- 在层列表中，对于主元件面，在厚度框中双击并输入2，表示铜重量为两盎司
TIP
1 盎司铜重量=0.00135 英寸铜厚度
- 对于地平面，在厚度框中输入1，表示铜重量为一盎司
- 对于电源平面，输入1，表示铜重量为一盎司
- 对于次元件面，输入2，表示铜重量为两盎司
- 在地平面和电源平面之间的衬底列表框之间双击，切换到预浸料，将此层设置为绝缘/粘合层
- 在预浸料层的厚度框中双击，输入35
TIP
介电常数是为制造材料(如 FR-4)提供的值，用于描述电气特性
- 点击确定关闭层厚度对话框
- 点击确定关闭层设置对话框
设置默认间距规则

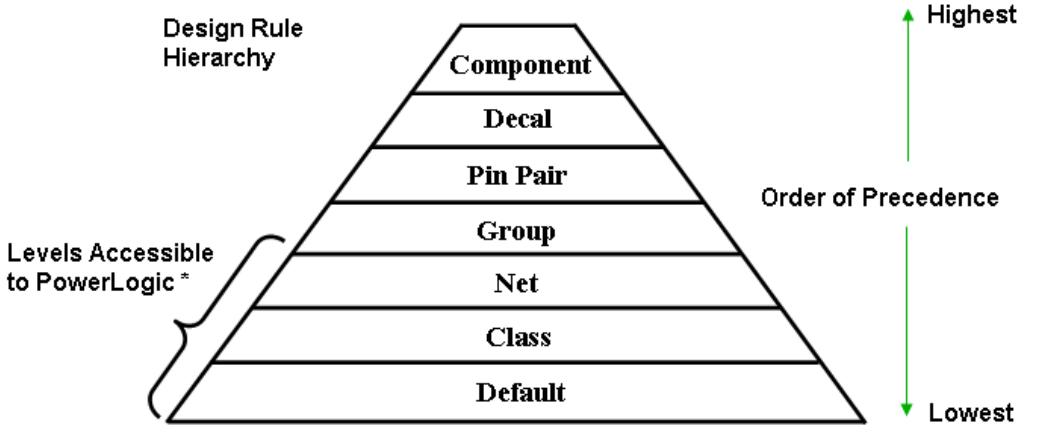

您可以为设计规则层次结构的每个级别定义间距、布线和高速规则。
间距规则对话框的间距区域包含 PCB 设计数据矩阵。您可以为矩阵中的每个或所有数据类型指定值。
- 设置菜单 > 设计规则 > 默认按钮 > 间距按钮
- 点击全部设置全局默认间距值
- 在输入间距值对话框中，输入8并点击确定
- 在走线宽度区域，在最小值框中输入6，在推荐值框中输入8，在最大值框中输入12
- 在相同网络和其他间距文本框中输入12，除了走线到 Crn 框。将此框设置为0
- 点击确定
设置默认布线规则
为避免在平面层上布线，请从布线规则定义的选定布线层中移除它们。
- 在规则对话框中，点击布线按钮
- 在选定层列表中，选择地平面，按住Ctrl键点击电源平面添加到选择中
- 点击移除禁止在平面层上布线
- 点击确定关闭布线规则对话框
- 点击关闭关闭默认规则对话框
设置网络间距规则
您可以为网络分配特定的间距，这些间距将覆盖之前输入的默认规则。
- 在规则对话框中，点击网络按钮
- 滚动浏览网络列表，按住 Ctrl 键点击 +5V 、 +12V 和 GND
- 点击间距按钮为所有三个网络设置相同的间距规则
- 点击间距矩阵左上角的全部设置全局默认间距值
- 在输入间距值对话框中，输入10作为全局间距，点击确定
- 在走线宽度区域，在最小值框中输入10，在推荐值框中输入12，在最大值框中输入15
- 点击确定完成定义
- 关闭网络规则对话框
设置条件规则
当两个网络之间需要特定间距时（以避免对电路产生不利影响），必须定义条件规则。
- 在规则对话框中，点击条件规则按钮
- 在源规则对象区域，点击网络
- 选择网络 +5V
- 在目标规则对象区域，点击网络
- 选择网络 +12V
- 点击创建定义条件规则
- 在当前规则集区域，在对象到对象框中输入25
- 关闭所有打开的对话框
- 不要保存设计副本
您已完成分配约束教程
