添加连接教程#

在本课程中：

1. 添加互连
2. 修改连接
3. 添加电源和地线连接
4. 添加跨页连接

😎前提

如果尚未运行，请启动 SailWind Logic 并打开\SailWind Projects\Samples 文件夹中的 previewpart.sch 文件。

添加互连#

要互连元件，请使用添加连接命令。每个新连接会自动分配系统生成的网络名称。

添加连接命令

添加元件后，您需要添加互连以完成原理图。要开始新连接，请单击管脚端点。连接线将附着在管脚上并跟随指针移动。

1. 添加连接按钮

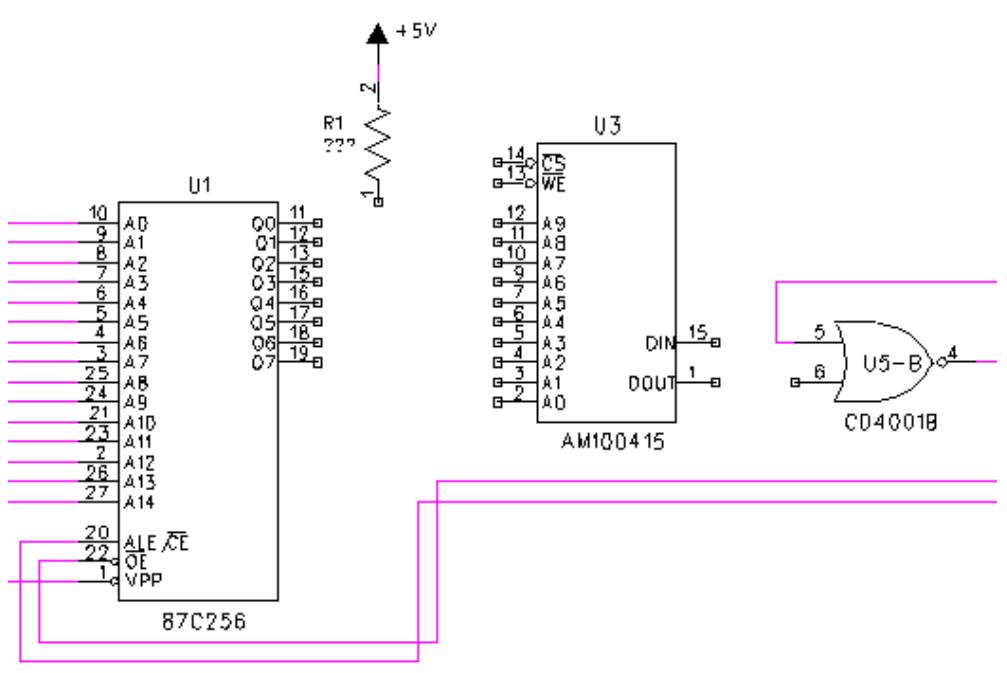

2. 放大下方显示的区域



3. 选择 U3 右侧的管脚 1

4. 新连接端点附着后，水平移动指针到 U3 管脚 1 和 U5B 管脚 6 之间的中点。单击添加新拐角

5. 移动指针并注意连接端点如何保持附着在指针上，当您沿对角线方向移动时会动态添加 90 度拐角

6. 单击在 U5B 上方添加额外拐角

7. 右键单击并选择删除拐角或按退格键删除最后添加的拐角

8. 将指针定位在 U3 管脚 15 上并单击完成连接。右键单击并选择取消退出添加连接模式

修改连接#

您可以使用移动或删除命令修改连接。

移动连接

使用移动命令将连接端点移动到另一个管脚。

1. 移动模式按钮

2. 未选择任何内容时，右键单击并选择选择连接

3. 单击连接到 U3 管脚 15 的连接段中点。连接从管脚 15 脱离，连接端点附着在指针上，进入添加连接模式

   TIP

   如果选择了 U3 或线段拐角而非 U3 管脚 15，请按 Esc 取消并重新选择

4. 将路径移动到 U5B 管脚 6 并完成连接

5. 单击工具栏上的选择按钮退出移动模式

删除连接

使用删除命令移除连接。

1. 右键单击并选择选择连接
2. 选择 U3 管脚 1 和 U5B 管脚 6 之间的连接
3. 右键单击并选择删除

连接 U1 和 U3

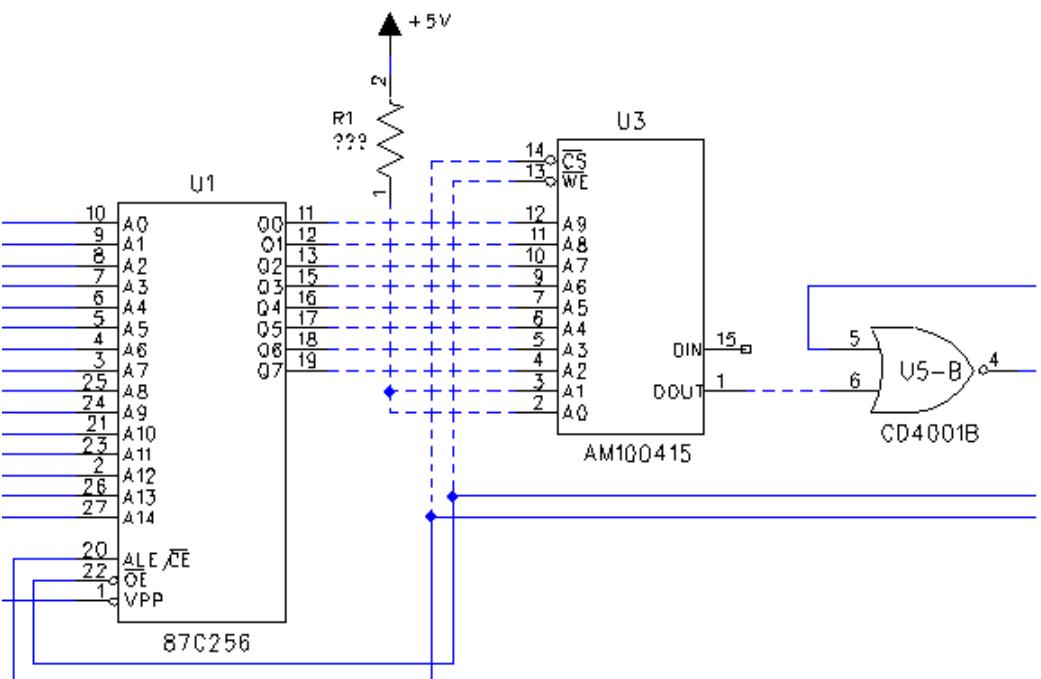

使用上述程序中的添加连接、移动和删除命令，将 U3 连接到下图虚线所示的其他元件。

添加电源和地线连接#

您可以使用相同的添加连接操作连接到电源或地线，但需要使用特殊符号终止连接。该符号表示连接到指定网络。

在元件编辑器中创建电源和地线符号。每个符号都有一个主符号，还可以有多个备用符号。此外，您可以将每个电源或地线符号（及其备用符号）与网络关联，并为每个符号指定自己的图形符号。这在原理图中有多个电源或地线网络时非常有用。

添加电源连接

要完成 U3 的连接，您需要将 U3 的管脚 15 连接到+12V 电源网络。

1. 添加连接按钮
2. 选择 U3 上的管脚 15
3. 水平移动指针并单击添加新拐角
4. 连接附着在指针上时，右键单击并选择电源。电源符号附着在指针上

选择备用符号

要将管脚 15 连接到+12V，循环切换备用电源符号直到出现+12V 符号。

1. 特殊符号附着在指针上时，右键单击并选择备用，直到状态栏显示网络名称+12V

   替代方法：按 Ctrl+Tab

   管脚连接也会显示在状态栏中。

2. 单击完成到+12V 的连接

连接电阻 R5 和 R2 到地线和电源

原理图上还有两个电阻需要连接电源和地线。

1. 使用无模搜索命令 s（搜索）定位 R5。输入 sr5 并按 Enter
2. 选择 R5 上的管脚 2。连接附着在指针上
3. 右键单击并选择地线。地线符号附着在指针上
4. 将符号定位在 R5 右下方并单击完成连接
5. 输入 sr2 并按 Enter 定位 R2
6. 选择 R2 上的管脚 2。连接附着在指针上
7. 在添加电源连接前，必须启用网络名称显示以便电源符号放置在原理图上时可见。右键单击并选择显示 PG 名称
8. 右键单击并选择电源将 R2.2 连接到电源
9. 特殊符号附着在指针上时，右键单击并选择备用，或重复按 Ctrl+Tab 直到状态栏显示网络名称+5V
10. 将符号直接定位在 R2 上方并单击完成连接

添加跨页连接#

添加页间符号可在同一页或多页上的网络实例之间建立间接连接。页间符号的添加方式与电源和地线符号相同。

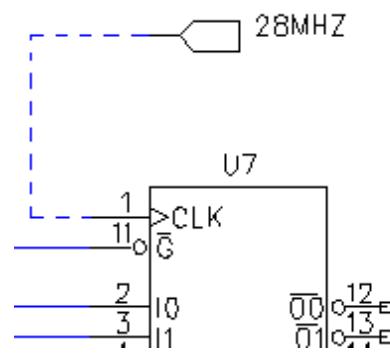

在本节中，您将添加一个页间连接（下图中虚线所示）。

1. 输入 su7 并按 Enter 定位 U7
2. 选择 U7 上的管脚 1
3. 水平移动指针并单击在连接中添加拐角。将指针向上和向右移动到 U7 参考标志上方
4. 右键单击并选择页间
5. 右键单击并选择 X 镜像
6. 单击放置页间符号
7. 在添加网络名称对话框中输入 28MHZ，单击确定
8. 不要保存文件副本

您已完成添加连接教程。
