    添加总线教程

    总线用于快速为一组顺序命名的网络（如地址或数据总线）添加连接。

    本课程内容：

    1. 创建并连接总线

    😎前提

    如果尚未运行，请启动 SailWind Logic 并打开\SailWind Projects\Samples 文件夹中的previewconnect.sch文件。

    创建并连接总线

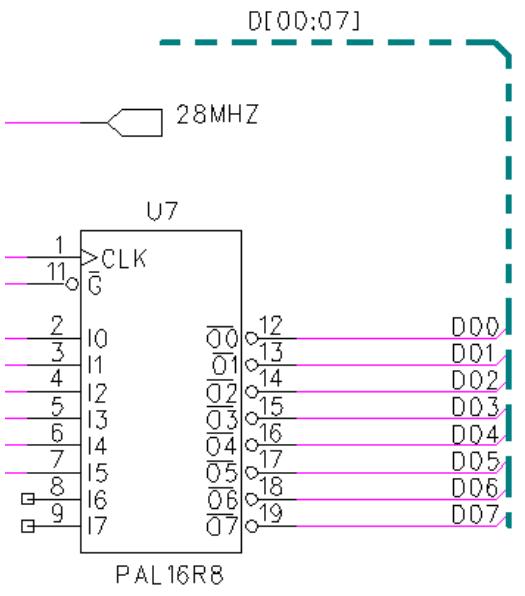

    在以下章节中，您将添加一条总线并将 U7 连接到该总线（下图中虚线部分）。总线用于简化原理图中的网络连接以提高可读性。通常从一个元件连接到另一个元件的网络被"合并"到总线中，使原理图连接更清晰。

    创建总线

    使用添加总线命令创建新总线。

    1. 点击👆设计工具栏上的添加总线按钮。
    2. 以状态栏上的坐标显示为参考，将鼠标定位在X9400，Y4400。
    3. 将鼠标定位在X8100，Y6200并双击，或右键点击👆并选择👉完成以完成总线定义。
    4. 在添加总线对话框中，点击👆位格式。
    5. 在总线名称框中输入📝D[00:07]命名总线，点击👆确定。总线名称标签将附着在鼠标上。
    6. 将标签定位在总线水平段上方并点击👆放置。
    7. 右键点击👆并选择👉取消退出添加总线模式。

    总线命名规范

    本练习中标记的总线使用位格式——一系列具有连续网络名称的网络。混合网络总线类型包含不总是连续的单独网络。它甚至可以包含一个位格式总线以及其他网络。混合网络被单独添加到添加总线对话框的总线网络列表中。每个网络的位范围是可选的。

    连接到总线

    使用添加连接命令连接到总线。

    1. 点击👆添加连接按钮。

    2. 选择👉 U7 上的管脚12，并将鼠标定位在总线的垂直段上。

    3. 点击👆以添加连接到总线。

    4. 在添加总线网络名称对话框中，点击👆确定接受 D00 网络名称。

    5. 右键点击👆并选择👉移动。

    6. 将网络名称标签定位在连接上方，点击👆放置。

    7. 重复步骤 3 和 4 将 U7 上的管脚13连接到 D01。

      NOTE

      网络名称分配自动递增，网络名称标签的位置被保留。

    8. 点击👆接受 D01 网络名称的位置。

    9. 右键点击👆并选择👉取消退出添加模式。替代方法：按 Esc。

    使用复制功能逐步重复总线连接

    您可以使用复制命令逐步重复连接，加快连接到总线的过程。

    1. 点击👆复制模式按钮。

    2. 选择👉您添加的 D01 连接的中点。

      NOTE

      连接的副本附着在鼠标上。

    3. 右键点击👆并选择👉逐步重复。

    4. 在逐步重复对话框中，选择👉向下作为方向，在计数框中输入📝6，在距离框中输入📝100。

    5. 点击👆确定完成 U7 到数据总线的连接。

    6. 按Esc两次取消并先退出复制模式，然后退出添加连接模式。

    重命名总线、子网或网络

    您可以重命名总线、总线的子网或网络。

    1. 右键点击👆 > 选择👉任意对象 > 选择👉连接（或总线）段 > 右键点击👆 > 属性。

    2. 通过在网络名称框中输入📝新名称或切换到列表中的另一个网络来更改网络或总线的名称。

    3. 选择👉重命名选项以设置如何将重命名应用于所选连接。有两个选项：

      • 此实例 - 仅影响所选连接
      • 所有实例 - 影响设计中命名网络的每个连接实例

    4. 点击👆确定应用重命名。

      TIP

      当您将网络名称更改为已存在的网络名称时，系统会提示您确认网络的合并。点击👆确定将两个网络合并为一个网络。

    5. 不要保存文件副本。

    您已完成添加总线教程。
