管理多页原理图教程#

SailWind Logic 提供多种功能来管理单页原理图或包含数百页的原理图。使用图纸管理器可以添加、删除、重命名或调整原理图中图纸的顺序。创建自定义图纸边框和标题栏，将其存储在库中并自动添加到每个新图纸。

要管理分布在多个图纸上的大型网络，可为网络的每个实例添加跨页参考。利用 SailWind Logic 的层次结构功能，通过层次块来组织原理图。

使用复制、粘贴和保存到文件命令，可在不同页面或不同原理图设计之间复制和重用部分原理图。

本课程内容：

1. 创建自定义图纸边框
2. 添加图纸
3. 图纸参考
4. 复制部分原理图
5. 层次化设计

😎前提

如果尚未运行，请启动 SailWind Logic。

创建自定义图纸边框#

开始新设计时，系统会为每个新原理图图纸添加默认边框。您可以创建自定义边框和标题栏，并将其设为默认边框。

修改默认边框

1. 文件菜单 > 新建

2. 工具菜单 > 选项 > 设计页面

3. 确保图纸尺寸设置为B，然后单击确定

4. 放大边框右下角的标题栏

5. 右键单击并选择选择文档

6. 在标题框中，单击**<标题>**

7. 右键单击并选择属性

8. 在字段属性对话框中，在值框中输入公司名称，然后单击确定

9. 在空白处单击取消选择公司名称

将自定义边框保存到库

您可以将边框保存到库中以供重复使用。

1. 右键单击 > 选择绘图项目
2. 选择边框的一个线段。👀‍结果：整个边框和标题栏被选中
3. 右键单击并选择保存到库
4. 在"将绘图项目保存到库"对话框中，将库切换到预览库
5. 在项目名称框中，输入MYBORDER
6. 单击确定

设置默认图纸边框

您可以将当前默认边框更改为自定义边框。

1. 工具菜单 > 选项 > 设计页面
2. 在图纸区域，单击选择
3. 在"从库获取绘图项目"对话框中，在筛选区域将库切换到预览库
4. 在绘图项目列表中，单击MYBORDER
5. 单击确定关闭"从库获取绘图项目"对话框
6. 单击确定关闭选项对话框

添加图纸#

使用图纸对话框添加、删除和修改图纸及其位置。

添加图纸：

1. 设置菜单 > 图纸

2. 单击添加将图纸增加到两张

3. 单击关闭退出图纸对话框

   TIP

   图纸对话框包含用于上下移动图纸顺序的按钮。还有一个重命名功能可以重命名图纸。

4. 注意自定义边框如何自动添加到新图纸。

   TIP

   设置新默认边框仅影响新图纸。它不会更新现有图纸的边框。要更改现有图纸的边框，请删除边框并使用设计工具栏上的"从库添加 2D 线"命令添加自定义边框。

跨页参考#

SailWind Logic 原理图数据库包含原理图的所有图纸。此功能可为所有通过跨页符号连接的网络自动插入页面参考。当跨页参考功能启用时，您可以将参考添加到原理图。

打开原理图

1. 打开位于\SailWind Projects\Samples 目录下的preview.sch文件

2. 放大原理图左上部分 A[00-14]总线周围区域

3. 在工具菜单上，单击选项

4. 在跨页标签区域，选中显示跨页图纸编号复选框

5. 单击确定

   NOTE

   A[00:14]总线名称下方出现[1]。这表示该总线的另一个实例也位于原理图的第 1 页。

   TIP

   您可以创建一个报告文件，列出设计中所有网络的位置。在文件菜单上，单击报告，然后选择跨页复选框。

复制部分原理图#

您可以复制并粘贴，或保存到文件，一组项目以供在其他图纸或其他原理图上使用。

1. 右键单击 > 选择任意对象

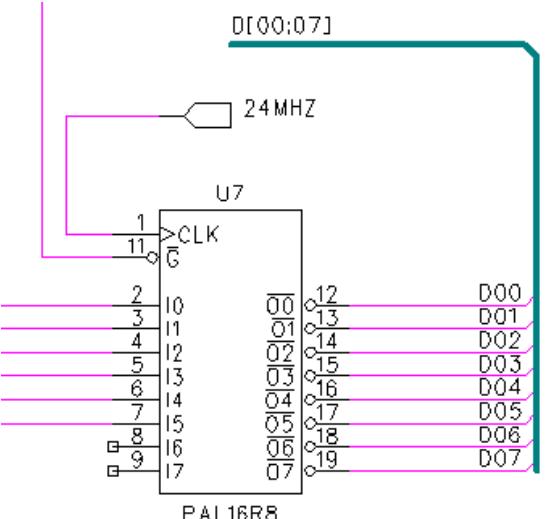

2. 使用区域选择，在 U7 周围创建一个选择框，如下所示



3. 右键单击并选择复制

4. 在工具栏上的图纸列表中，选择电源原理图

5. 右键单击并选择粘贴，然后单击放置对象

6. 放大该部件，注意左侧网络已附加跨页符号

7. 不要保存文件副本

   TIP

   使用右键 > 保存到文件命令可将部分原理图保存到文件，稍后使用编辑菜单上的从文件粘贴命令添加到原理图。

层次化设计#

在层次化设计中，基本框图用于表示设计逻辑功能之间的互连。通常，这些框图显示在原理图的第一页，以帮助在原理图的各种功能之间导航。逻辑块表示该部分设计的底层原理图。

在 SailWind Logic 中，您可以创建和添加称为层次符号的逻辑块，并将它们直接链接到 SailWind Logic 原理图的子集。

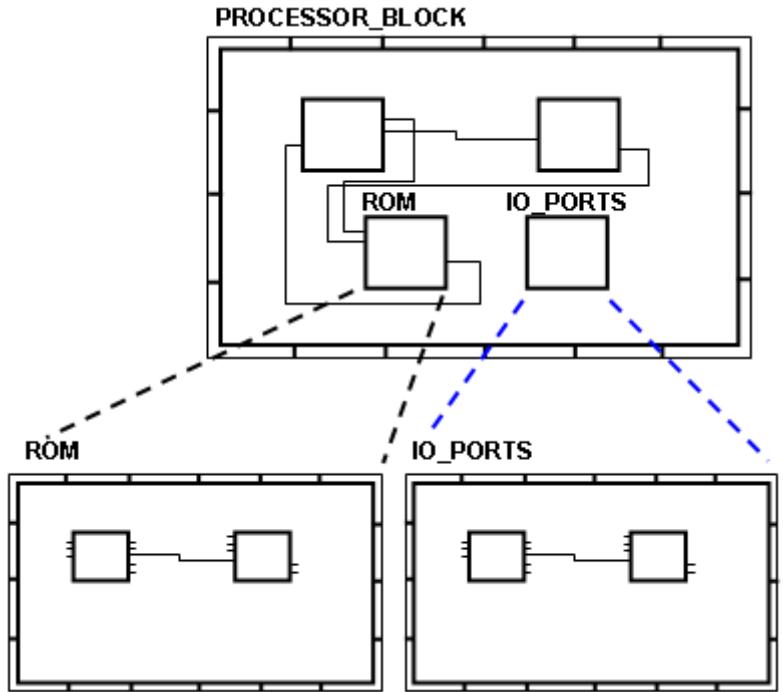

层次化设计示例：

要在 SailWind Logic 中创建层次化原理图，您可以先使用封装向导创建层次符号，或选择图纸并自动定义符号来表示其内容。有关创建层次化设计的详细步骤，请参阅 SailWind Logic 帮助。

您已完成管理多页原理图教程。
