    第 24 章 SailWind Logic 对话框 ಠ_ಠ

    AC 分析对话框

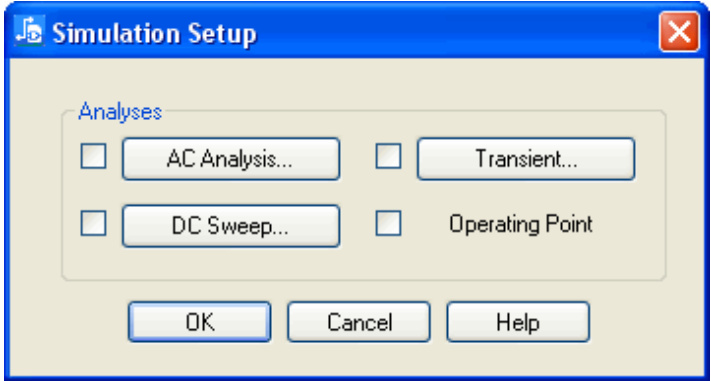

    💃访问方式：工具 > SPICE 网表 > 仿真设置按钮 > AC 分析按钮

    专门为 AC 分析设置选项。

    INFO

    本文档中的图片仅供参考，旨在帮助用户更好地理解软件操作。如因版本变更导致界面差异，请以实际 SailWind Logic 界面为准。

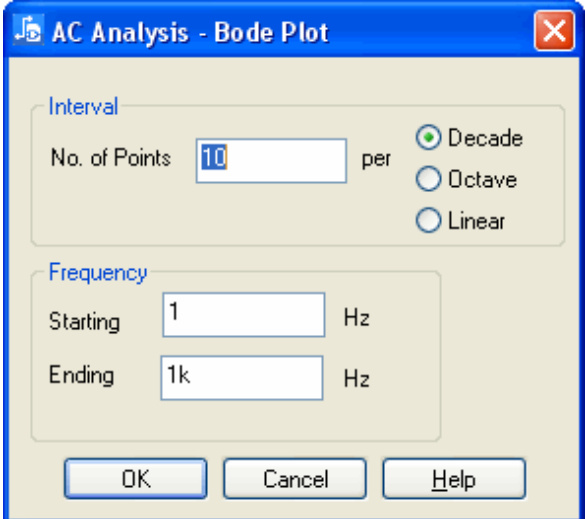

    图 14. AC 分析对话框

    表 48. AC 分析字段

    名称描述
    间隔区域指定点数和变化：十倍、八倍或线性。
    频率指定起始频率和结束频率。

    添加属性标签对话框

    💃访问方式：

    • 选择👉一个元件 > 右键点击👆 > 编辑元件 > 编辑图形按钮 > 选择👉一个门 > 点击👆 CAE 封装编辑工具栏按钮 > 添加属性标签按钮
    • 未选择👉任何内容 > 工具 > 元件编辑器 > 编辑图形按钮 > 点击👆 CAE 封装编辑工具栏按钮 > 添加属性标签按钮

    在编辑或创建 CAE 封装时，使用“添加属性标签”对话框创建属性标签。

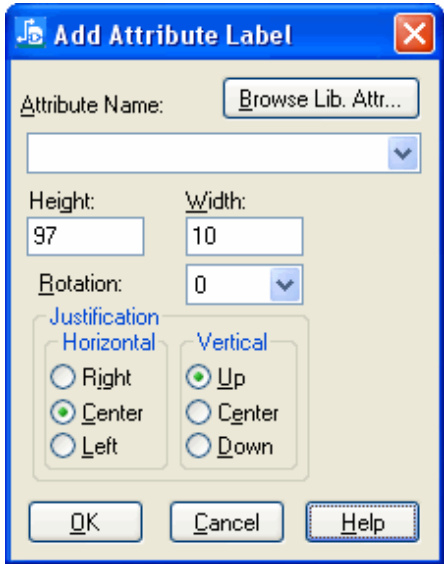

    图 15. 添加属性标签对话框

    表 49. 编辑属性标签字段

    名称描述
    属性名称列表列出所有可用的属性。提示：您可以输入📝属性名称或浏览库属性。

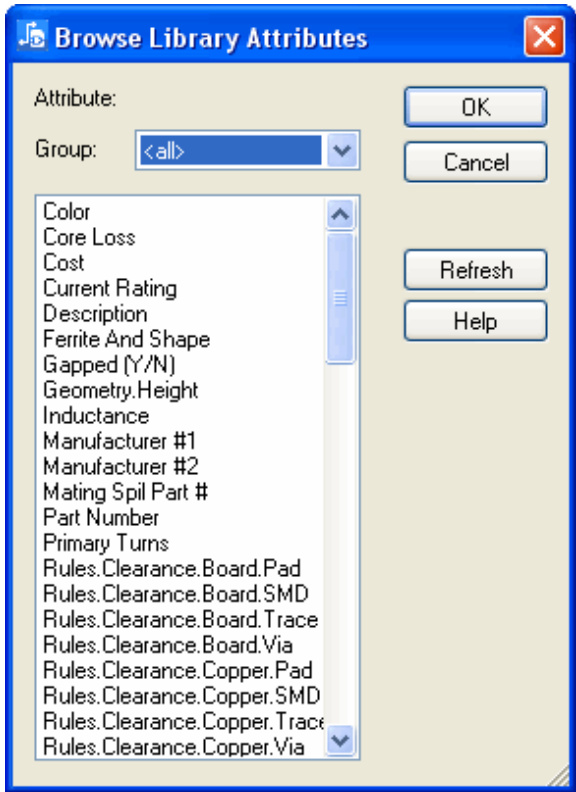

    浏览属性库按钮打开“浏览属性库”对话框。
    高度指定文本的高度。
    宽度指定文本的宽度。
    旋转指定文本的旋转：0 度或 90 度。
    水平/垂直对齐指定文本的水平（右、中、左）对齐和垂直（上、中、下）对齐。

    添加总线对话框

    💃访问方式：原理图编辑工具栏 > 添加总线按钮 > 点击👆以指示起点 > 双击以指示终点

    在编辑或创建 CAE 封装时，使用“添加总线”对话框创建属性标签。

    图 16. 添加总线对话框

    表 50. 添加总线对话框字段

    名称描述
    总线名指定总线的名称。选择👉或输入📝所需的名称。
    重命名区域指定重命名此实例或总线的所有实例。限制：仅在查询模式下可用。
    总线类型区域指定哪些总线名称出现在“总线名称”列表中。
    添加总线名称标签选中✅添加总线名称标签复选框，将总线名称作为标签添加到距离您选择👉总线位置最近的总线末端。 限制：当选定总线的末端有标签时，此复选框不可用。 提示：- 一条总线可以有两个标签，两端各一个。- 总线标签不是必需的。- 要删除总线标签，请在原理图中选中✅该标签，然后点击👆工具栏上的“删除”按钮。
    总线网络表列出总线网络的名称或前缀、
    网络序列和序列的结束比特数网。
    限制：
    仅当总线是混合网络总线时可用。
    提示
    - 对于单个网络，请输入📝网络名称。
    - 对于一系列顺序网络，请输入📝序列的前缀网。
    添加按钮在总线网络表中添加一行。
    限制：
    仅当总线是混合网络总线时可用。
    编辑按钮使所选行可供编辑。
    限制：
    仅当总线是混合网络总线时可用。
    删除按钮从总线网络表中删除选定行。
    限制：
    仅当总线是混合网络总线时可用。
    下/上按钮在总线网络表中向上或向下移动所选行。
    限制：
    仅当总线是混合网络总线时可用。

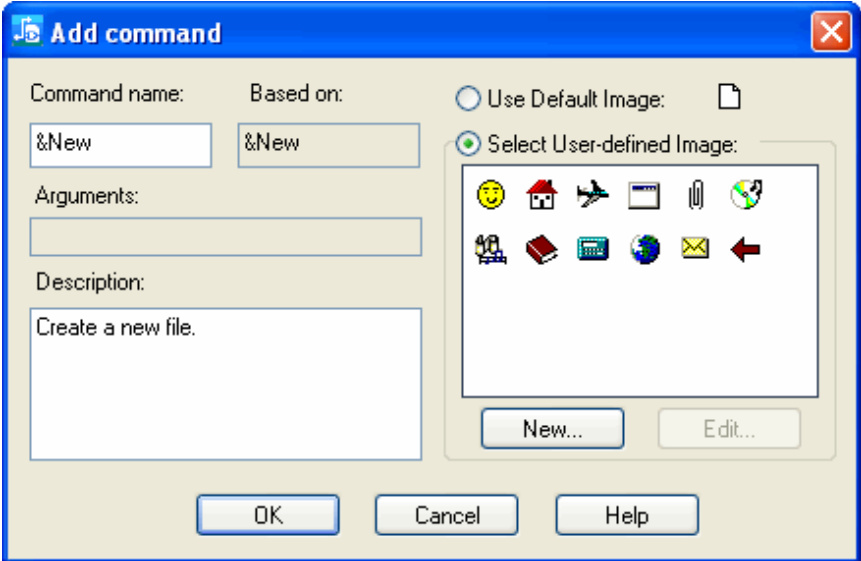

    添加/编辑命令对话框

    💃访问方式：工具 > 自定义 > 命令选项卡 > 选择👉一个命令 > “新建”或“编辑”按钮

    使用“添加命令”对话框创建命令，然后可以将其用作菜单上的选择👉或工具栏上的按钮。

    图 17. 添加命令对话框

    表 51. 添加/编辑对话框字段

    名称描述
    命令名称新命令的名称。
    提示
    在要用作 Alt 的字母前输入📝与号键盘快捷键。
    基于您要作为新命令基础的命令。
    参数新命令的任何参数。
    提示：
    使用空格分隔参数。如果一个参数包含空格，将参数括在引号（“”）中。
    限制：
    仅限 SailWind Router。
    描述列出新命令的作用。
    使用默认图像使用推荐的图像。
    选择👉用户定义图像选择👉或创建您自己的图像以与新命令关联。

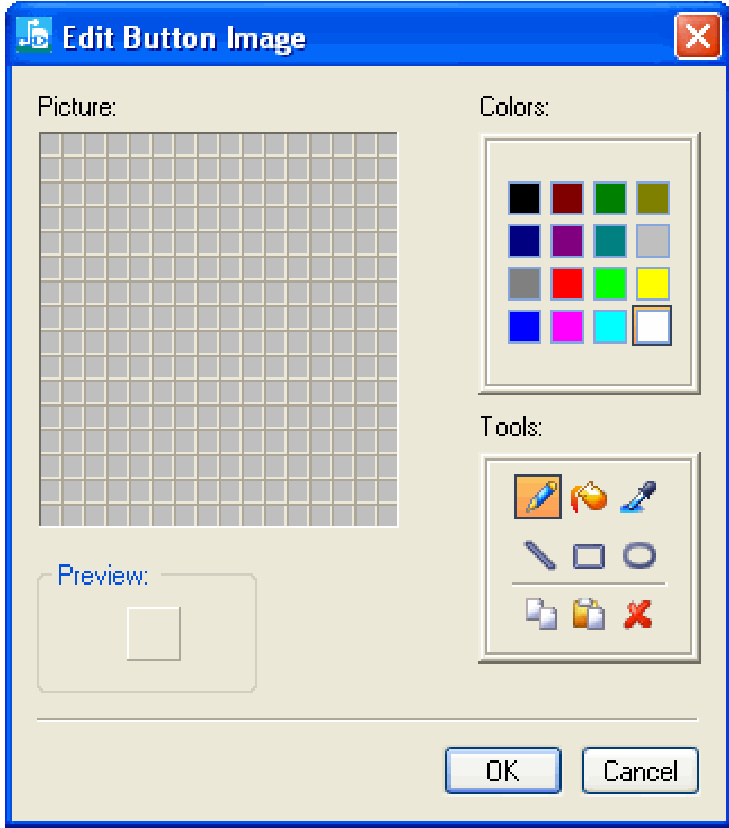

    新建按钮打开编辑按钮图像对话框。
    编辑按钮在编辑按钮图像对话框中打开一个按钮。

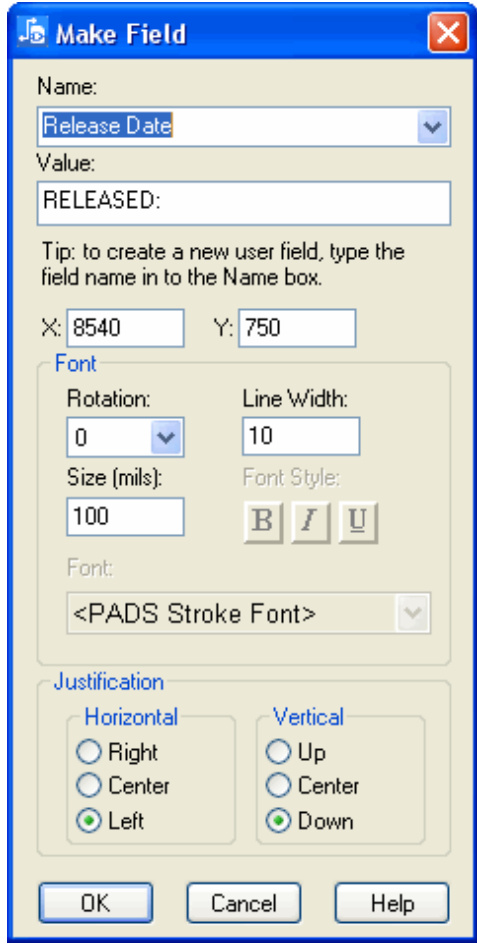

    添加字段对话框

    💃访问方式：选择👉不包含任何内容或 2D 线对象 > 右键点击👆 > 添加字段

    使用添加字段对话框将字段添加到原理图。

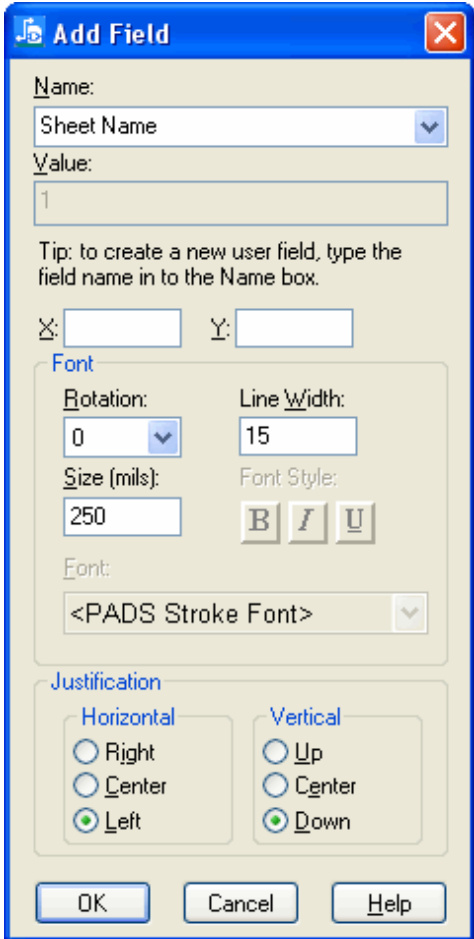

    图 18. 添加字段对话框

    表 52. 添加字段对话框字段

    名称描述
    名单输入📝新字段的名称或从可用字段列表中选择👉。
    价值该字段的值。 限制：由于值源自您的系统，因此系统字段的“值”框不可用。
    X/Y输入📝坐标以将字段标签放置在指定位置。 提示：将这些留空以将字段附加到鼠标并点击👆以指示位置。
    旋转指定文本的旋转：0 度或 90 度。
    线宽仅指定笔划字体的线宽。文本笔划线宽
    尺寸指定字体大小。字体大小（pts）：系统字体显示字体大小（以磅为单位）。字体大小（mils）：笔划字体显示字体字符高度。“尺寸”指的是最高字符的高度。
    字体样式允许您将字体样式更改为粗体、斜体和下划线。 限制：仅限系统字体。
    字体列表可用的字体。这里列出了笔触字体或系统字体。您可以在“字体”对话框中选择👉要使用的字体类型。 提示： - 选择👉笔触字体或系统字体。- 对于系统字体，您还可以点击👆字体样式按钮，或任何样式组合：B 代表粗体，I 代表斜体，U 代表下划线的。
    水平/垂直对齐指定文本的水平（右、中、左）对齐和垂直（上、中、下）对齐。

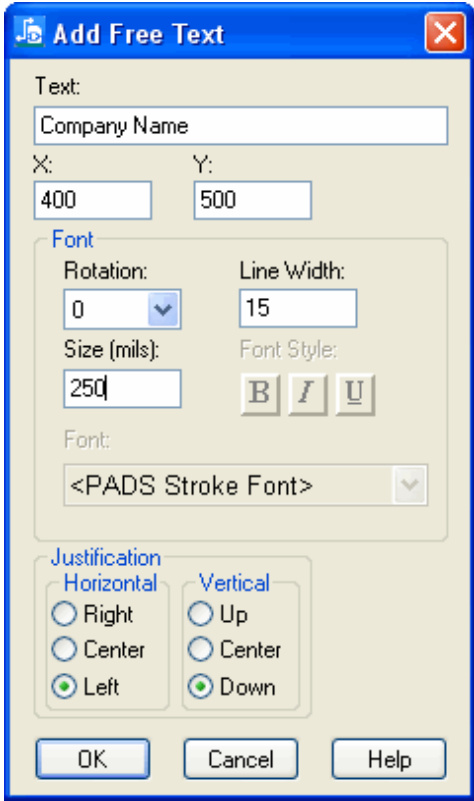

    添加自由文本对话框

    💃访问方式：原理图编辑工具栏 > 创建文本按钮

    使用添加自由文本对话框添加自由文本（不属于其他对象）。

    图 19. 添加自由文本对话框

    表 53. 添加自由文本对话框字段

    名称描述
    文本在示意图中输入📝您想要的文本。
    X/Y将文本放置在指定位置。不允许使用负坐标。如果要将文本放置在图页之外，必须使用光标将其移动到那里。 提示：将这些留空，以便将文本附加到鼠标上，然后点击👆
    旋转指示位置。指定文本的旋转：0 度或 90 度。
    线宽仅指定笔划字体的线宽。
    尺寸指定字体大小。字体大小（pts）：系统字体显示字体大小（以磅为单位）。字体大小（mils）：笔划字体显示字体字符高度。“尺寸”指的是最高字符的高度。
    字体样式允许您将字体样式更改为粗体、斜体和下划线。限制：仅限系统字体。
    字体列表可用的字体。这里列出了笔触字体或系统字体。您可以在“字体”对话框中选择👉要使用的字体类型。 提示： - 选择👉笔触字体或系统字体。- 对于系统字体，您还可以点击👆字体样式按钮，或任何样式组合：B 代表粗体，I 代表斜体，U 代表下划线的。
    水平/垂直对齐指定文本的水平（右、中、左）对齐和垂直（上、中、下）对齐。

    将网络添加到类对话框

    💃访问方式：在未选择👉任何内容的情况下，右键点击👆 > 选择👉网络 > 选择👉一个或多个网络 > 右键点击👆 > 创建类

    使用“将网络添加到类”对话框来创建新类或将网络添加到现有类。

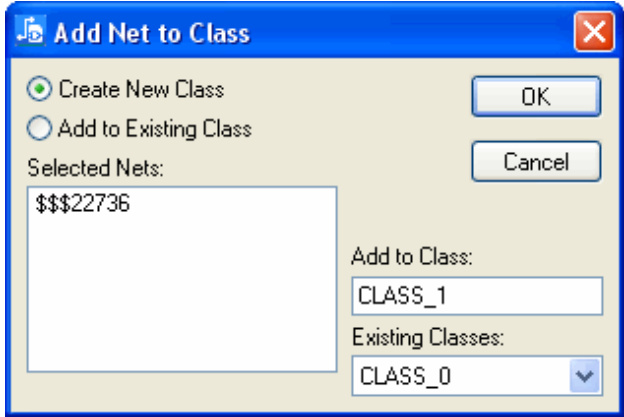

    图 20. 将网络添加到类对话框

    表 54. 添加网络类对话框字段

    名称描述
    创建新类指定使用选定的网络创建一个新类。
    添加到现有类别指定将选定的网络添加到现有类。限制：如果不存在现有类，则此功能不可用。
    选择👉网列出原理图中选定的所有网络。
    添加到类指定类的名称。输入📝新名称或接受默认名称。限制：如果您选择👉“添加到现有类”并且仅存在一个类，则此选项不可用。
    现有类列出示意图中所有现有的类。

    添加新特性对话框

    💃访问方式：编辑 > 属性管理器 > 添加属性按钮

    向原理图添加新属性时，使用“添加新属性”对话框设置名称和值属性。

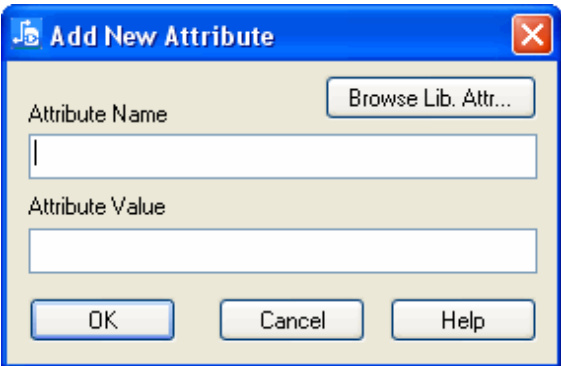

    图 21. 添加新特性对话框

    表 55. 添加新特性对话框字段

    名称描述
    浏览属性库按钮打开浏览属性库对话框。
    属性名称新属性的名称。
    属性值新属性的值。

    向库对话框添加新特性对话框

    💃访问方式：主页 > 库 > 库管理器对话框 > 属性管理器按钮 > 添加属性按钮

    向库中添加新属性时，使用“向库中添加新属性”对话框来设置名称和值属性。

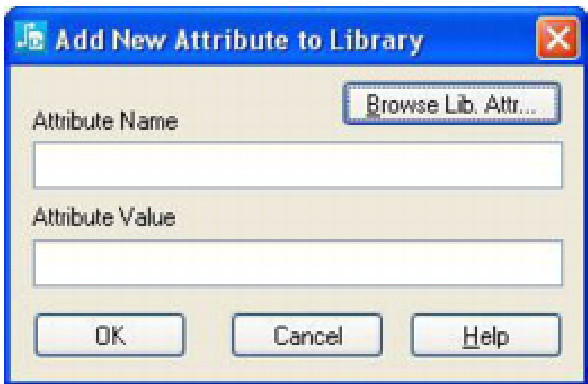

    图 22. 将新属性添加到库对话框

    表 56. 向对话框字段添加新属性

    名称描述
    浏览库属性按钮打开浏览属性库对话框。
    属性名称新属性的名称。
    属性值新属性的值。

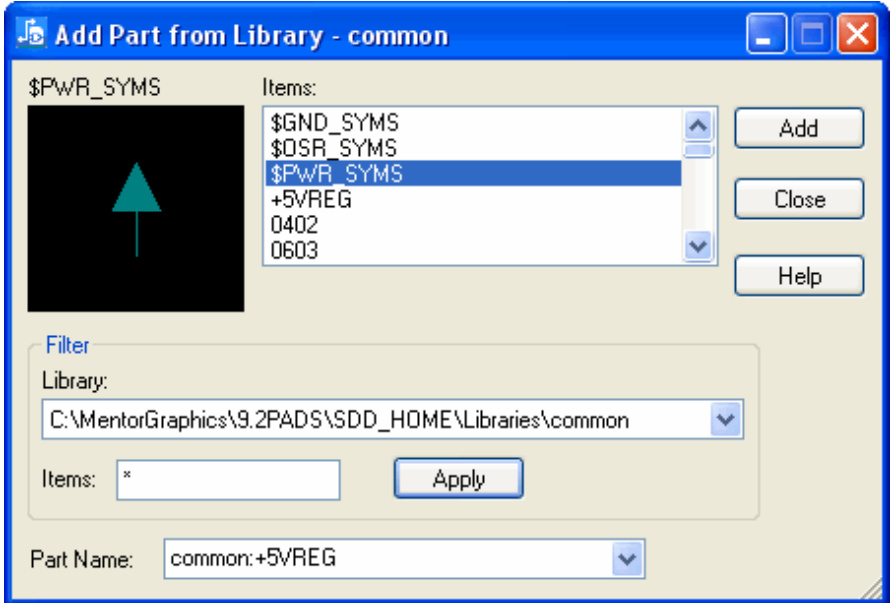

    从库中添加元件对话框

    💃访问方式：原理图编辑工具栏 > 添加元件按钮

    使用“从库中添加元件”对话框将元件从库加载到当前原理图绘图中。 当您添加元件时，SailWind Logic 会自动分配一个参考指示器。

    图 23. 从库中添加元件对话框

    表 57. 从库中添加元件对话框字段

    名称描述
    预览区域显示选定的项目。
    项目列出选定库中的项目。显示的对象数量取决于筛选条件设置。
    库列表指定您想要使用的库。
    项目缩小搜索范围。您可以使用上的通配符或表达式。星号 (*) 显示列表中的所有元件。
    应用按钮在库中搜索指定的项目。
    元件名称列表选择👉最近使用过的部分。提示：最近使用的十六个元件位于元件名称下拉列表框。您可以通过删除 SailWindlogic.ini 文件中 [Last Added Parts] 标题下的条目来清除此缓冲区。

    添加管脚对话框

    💃访问方式：

    • 主页 > 库 > 选择👉一个库 > 元件按钮 > 新建按钮 > 在元件编辑器工具栏上点击👆“编辑电参数 > “管脚”选项卡 > “ 添加管脚...”按钮
    • 主页 > 库> 选择👉一个库 > 元件按钮 > 选择👉一个元件 > 编辑按钮 > 在元件编辑器工具栏上点击👆“编辑电参数 > 管脚选项卡 > “ 添加管脚...”按钮

    使用“添加管脚”对话框将管脚添加到元件类型。

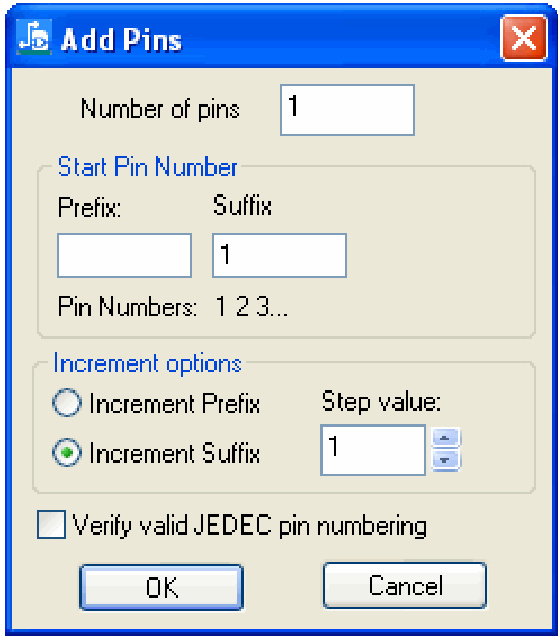

    图 24. 添加管脚对话框

    表 58. 添加管脚对话框字段

    名称描述
    管脚数使用“添加管脚”对话框指定要添加的管脚数。
    前缀您想要的管脚前缀。提示：· 可以使用字母和数字值。例如 A1 或 1A。· 对于单个数字，请使用“前缀”或“后缀”框，并取消另一个框。
    后缀您想要的管脚后缀。提示 · 可以使用字母和数字值。例如，A1 或 1A。· 对于单个数字，使用前缀或后缀框，以及清空另一个盒子。
    管脚号码根据您在前缀和管脚中的输入📝预览管脚号后缀框。
    增量前缀/增量后缀指示是否希望前缀或后缀递增。
    步长值一个正数或负数，用于以连续或阶梯式的值增加或减少管脚编号。
    验证有效的 JEDEC 管脚编号确保使用合法的字母数字值。

    归档器对话框

    💃访问方式：主页 >归档

    使用归档对话框创建原理图、设计、文件和文件夹以及库的归档。

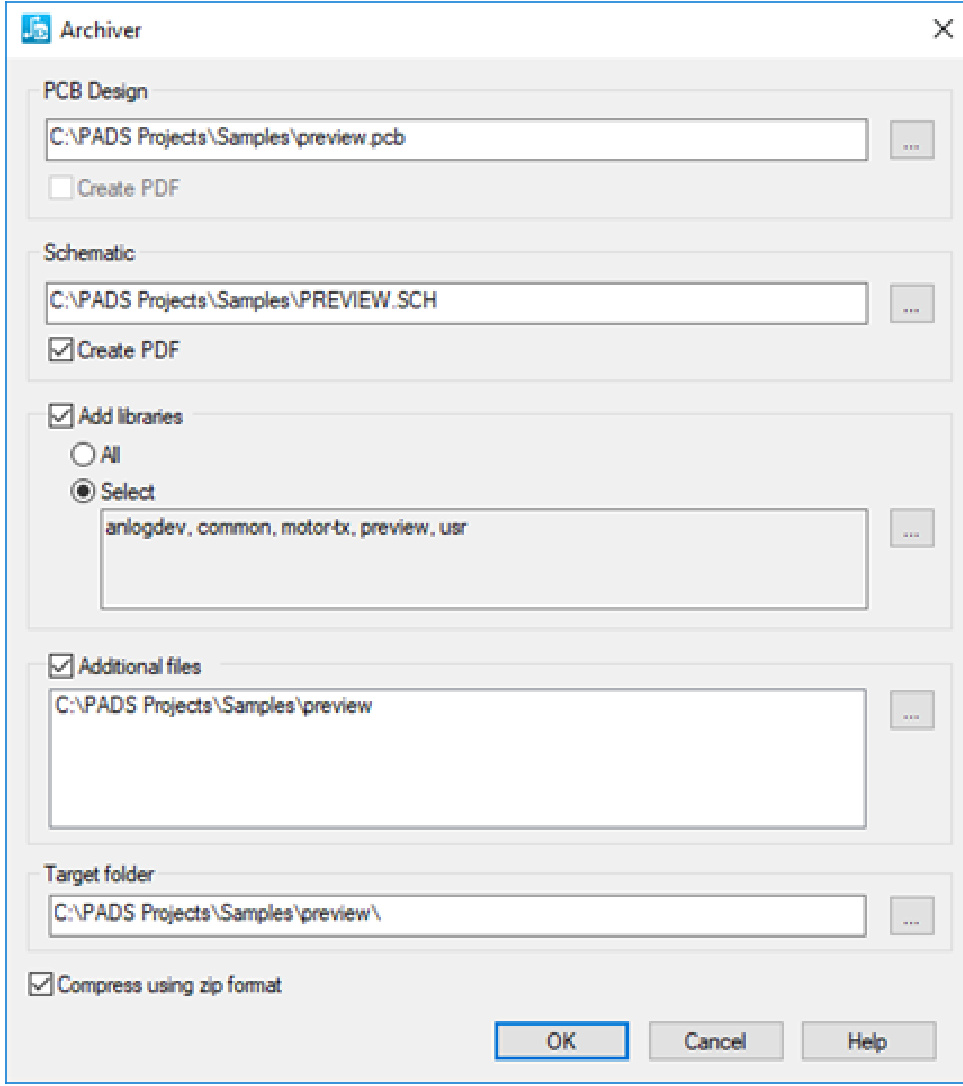

    图 25.归档器对话框

    表 59.归档器对话框字段

    名称描述
    PCB 设计指定要归档的 PCB 设计的位置和名称。要选择👉所需文件，请输入📝位置或点击👆“浏览”按钮。选择👉“生成PDF”即可创建 PCB 设计的 PDF 文件。
    示意图指定要使用的原理图文件的位置和名称档案文件。这将自动填充来自的信息当前设计。要更改设计，或者如果没有打开设计，请输入📝位置或点击👆“浏览”按钮。指定创建原理图文件的 PDF 文件。 限制：如果您选择👉的文件与当前文件不同，则此功能不可用设计。
    添加库指定要在归档中包含库。
    - 全部--将所有库添加到归档中。
    - 选择👉--仅添加您指定的库。
    点击👆浏览按钮打开归档库对话框。
    附加文件指定要在归档中包含其他文件和文件夹。点击👆“浏览”按钮打开归档“附加文件”对话框。
    目标文件夹指定归档的存放位置。输入📝路径或点击👆“浏览”按钮。要求：目标文件夹必须为空。
    使用 zip 格式压缩指定创建一个 zip 文件。该文件将采用以下格式：<project_name>YYYYMMDDHHMMSS.zip 其中 YYYY 为年份，MM 为月份，DD 为日期，HH 为小时（军用时间），MM 为分钟，SS 为秒

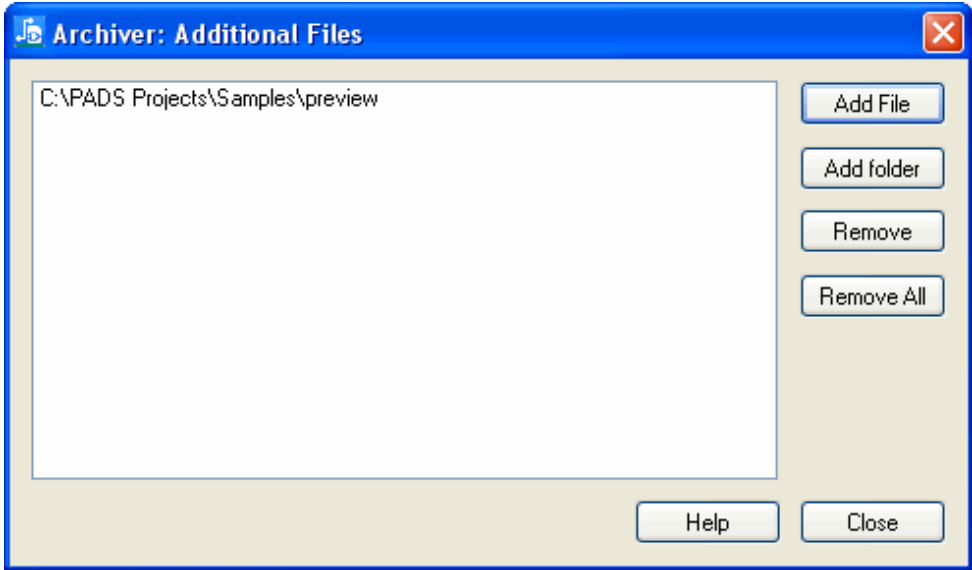

    归档器附加文件对话框

    💃访问方式：主页 > 归档 > 其他文件复选框 > 浏览按钮

    使用归档：其他对话框将文件和文件夹添加到要归档的原理图

    图 26. 其他附加文件对话框

    表 60.其他附加字段对话框

    名称描述
    其他文件列表列出您想要包含在归档中的文件和文件夹。
    添加文件按钮打开“附加文件”对话框，您可以在其中选择👉要添加到“附加文件”列表的单个文件。
    添加文件夹按钮打开“浏览文件夹”对话框，您可以在其中选择👉整个文件夹以添加到“附加文件”列表中。
    删除按钮从附加文件列表中删除选定的文件或文件夹。
    全部删除按钮从附加文件列表中删除所有文件和文件夹。

    归档库对话框

    💃访问方式：主页 > 归档 > 添加库复选框 > 选择👉 > 浏览按钮使用归档：库对话框将库添加到要归档的原理图。

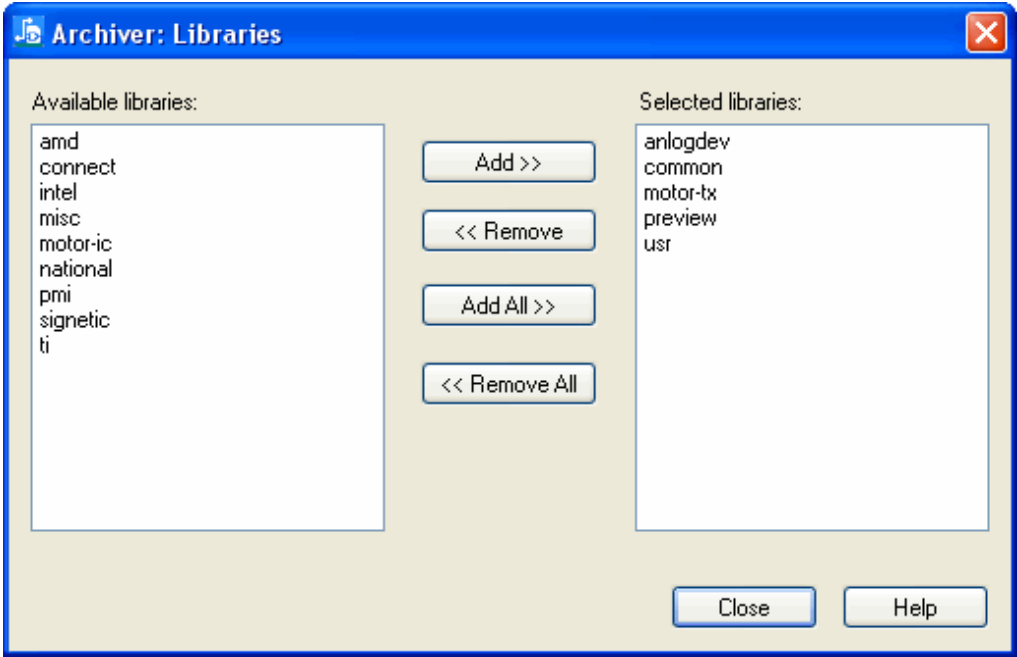

    图 27. 归档库对话框

    表 61. 归档器库对话框字段

    名称描述
    可用库列出所有可添加到归档的库。限制：如果您的库未在库管理器中列出，则不会显示在这个列表中。
    添加 >> 按钮在此列表中。将选定的库从可用库列表移动到
    << 删除按钮选定库列表。将选定库从选定库列表移动到
    添加所有 >> 按钮可用库列表。将所有库从可用库列表移动到选定库
    << 删除所有按钮将选定库列表中的所有库移动到可用库列表中。

    ASCII 输出对话框

    💃访问方式：主页 > 导出 > 输入📝文件名 > 保存按钮

    使用 ASCII 输出对话框选择👉要导出到 ASCII 文件的部分。

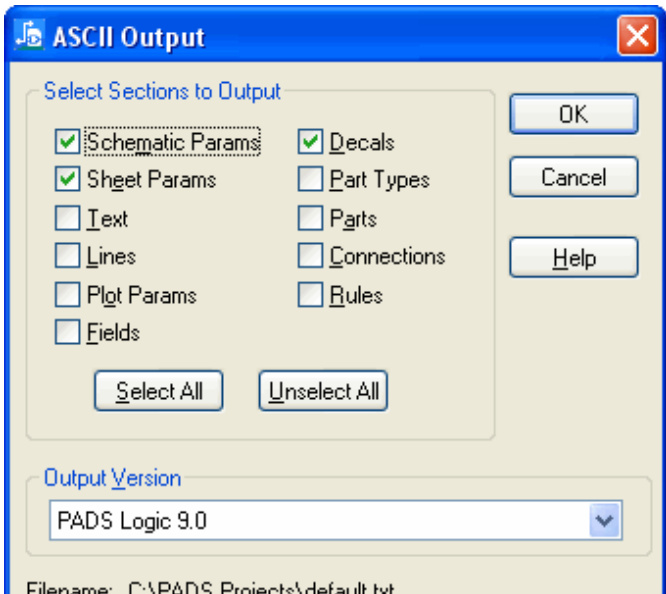

    图 28. ASCII 输出对话框

    表 62. ASCII 输出对话框字段

    名称描述
    原理图参数指定从选项选项卡导出默认系统设置。
    图页参数指定导出特定图页信息，例如窗口比例、居中等。
    文本指定将自由文本与位置、级别和大小一起导出。
    线条指定导出 2D 线项目。
    绘图参数指定导出与使用 Plot 命令生成的 CAM 输出设置和配置相关的信息。
    字段指定导出示意图中使用的字段及其值。
    封装指定导出元件封装及其内容。
    元件类型指定导出库元件属性，例如制造商、成本和注释。
    部分指定导出原理图中使用的元件及其参考指示器。
    连接指定导出原理图上的所有连接，包括路径、连接点和页外标志。

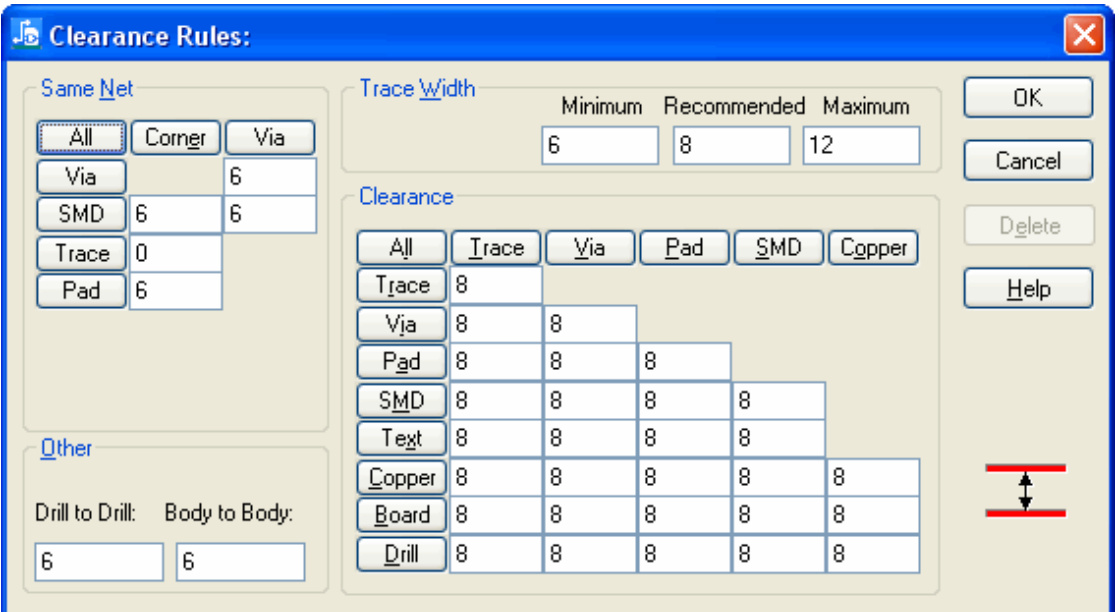

    规则指定导出设计规则中指定的间隙、布线和其他内容。
    全选按钮选择👉所有项目。
    取消全选按钮清除所有项目。
    输出版本指定您正在使用的软件的版本。
    文件名显示文件的位置和名称。提示：这是在文件导出对话框中指定的。

    为接地元件分配备选方案对话框

    💃访问方式：工具 > 元件编辑器 > 元件编辑器 > 打开按钮 > 接地 > 确定按钮 > 编辑电参数按钮

    使用“分配接地元件的替代项”对话框来分配或创建其他接地符号。

    INFO

    有关创建和使用特殊原理图符号的更多信息，请参阅上的“特殊原理图符号”。

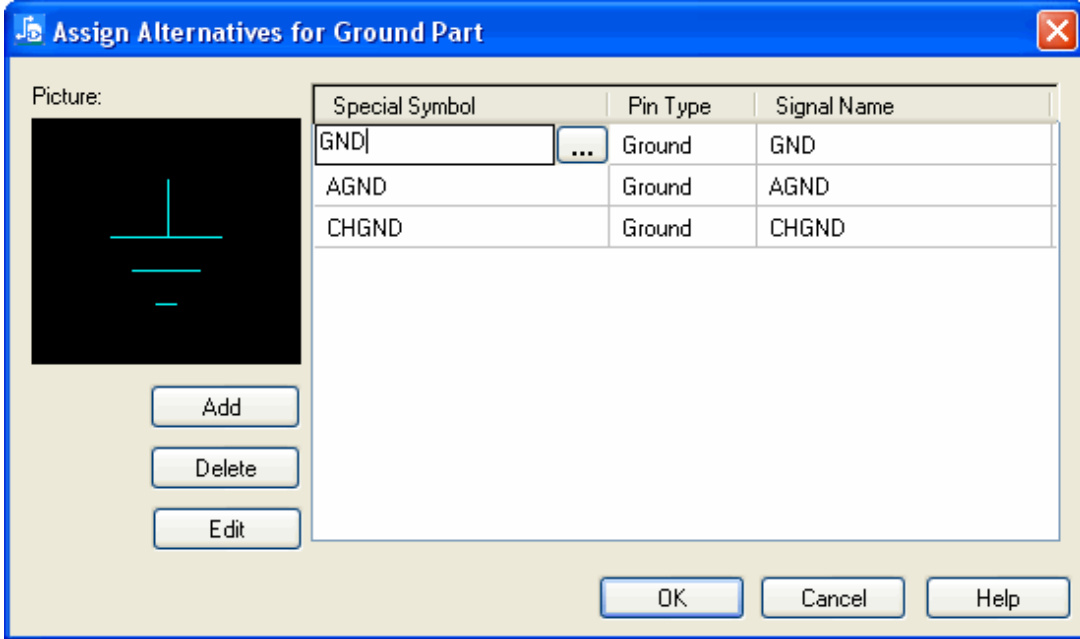

    图 29. 分配接地元件替代方案对话框

    表 63. 为接地元件分配备选方案对话框字段

    名称描述
    图片显示所选特殊符号的图片。
    属性表- 特殊符号 — 原理图中使用的连接器管脚封装的名称。- 管脚类型 — 特殊符号的功能。- 信号名称 - 信号的名称。

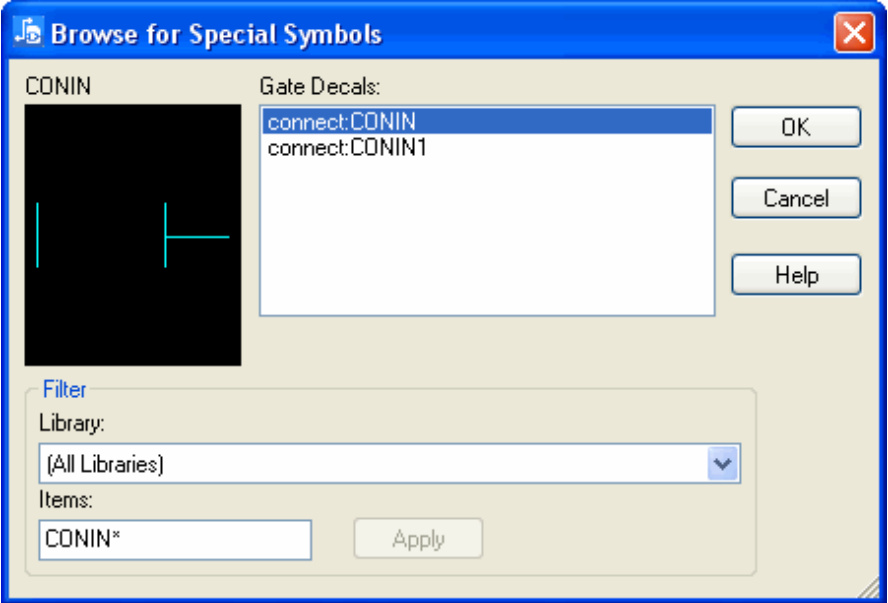

    ...打开“浏览特殊符号”对话框。提示：此按钮仅在特殊符号列中可用，并且仅当单元格可供编辑时才可用。
    编辑按钮使选定的单元格可供编辑。提示：您也可以双击单元格来编辑其内容。
    添加按钮在表格底部添加新行。
    删除按钮移除选定的行。

    为页间连接符分配备选选项对话框

    💃访问方式：工具 > 元件编辑器 > 打开按钮 > 页间连接符 > “确定”按钮 > “编辑电参数”按钮

    使用“为页间连接符分配替代项”对话框来分配或创建其他页间连接符。

    INFO

    有关创建和使用特殊原理图符号的更多信息，请参阅上的“特殊原理图符号”。

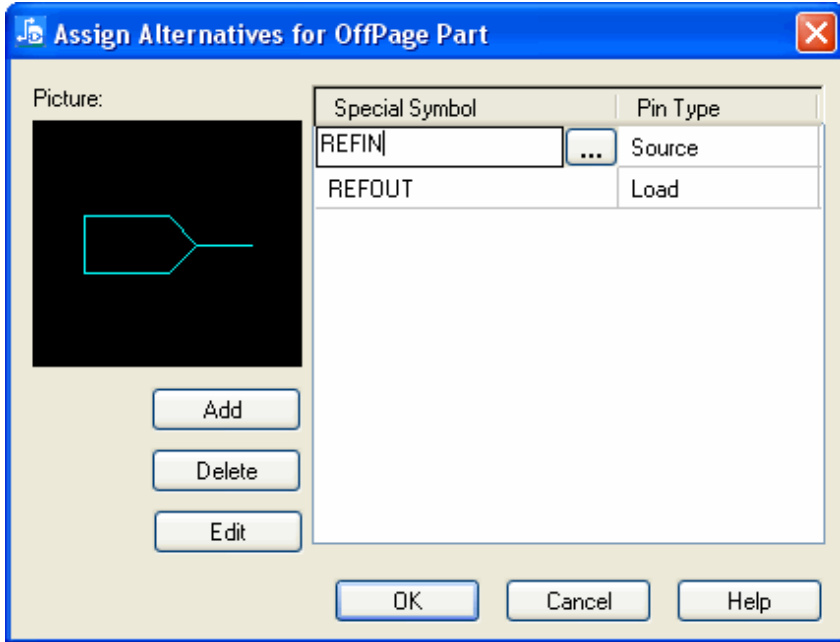

    图 30. 为页间连接符分配备选方案对话框

    表 64. 为页间连接符对话框字段分配替代方案

    名称描述
    图片显示所选特殊符号的图片。
    属性表- 特殊符号 — 原理图中使用的连接器管脚封装的名称。- 管脚类型 — 特殊符号的功能。
    ...打开浏览特殊符号对话框。提示：此按钮仅在特殊符号列中可用，并且仅当单元格可供编辑时才可用。
    编辑按钮使选定的单元格可供编辑。提示：您也可以双击单元格来编辑其内容。
    添加按钮在表格底部添加新行。
    删除按钮移除选定的行。

    为电源元件分配备选方案对话框

    💃访问方式：工具 > 元件编辑器 > 打开按钮 > 电源 > “确定”按钮 > 编辑电参数按钮

    使用“分配电源元件替代项”对话框来分配或创建其他电源符号。

    INFO

    有关创建和使用特殊原理图符号的更多信息，请参阅上的“特殊原理图符号”。

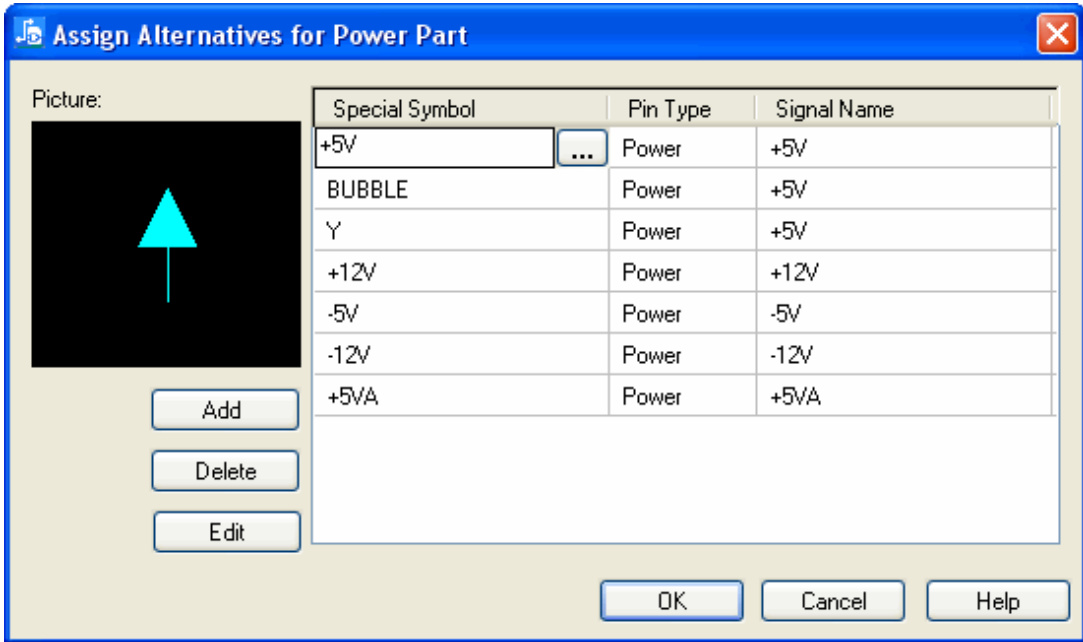

    图 31. 为电源部分分配备选方案对话框

    表 65. 为电源元件分配备选选项对话框字段

    名称描述
    图片显示所选特殊符号的图片。
    属性表· 特殊符号 — 原理图中使用的连接器管脚封装的名称。· 管脚类型 — 特殊符号的功能。· 信号名称 — 信号的名称。
    ...打开浏览特殊符号对话框。提示：此按钮仅在特殊符号列中可用，并且仅当单元格可供编辑时才可用。

    表 65. 为电源元件分配备选选项对话框字段 (续)

    名称描述
    编辑按钮使选定的单元格可供编辑。提示：您也可以双击单元格来编辑内容。
    添加按钮在表格底部添加新行。
    删除按钮移除选定的行。

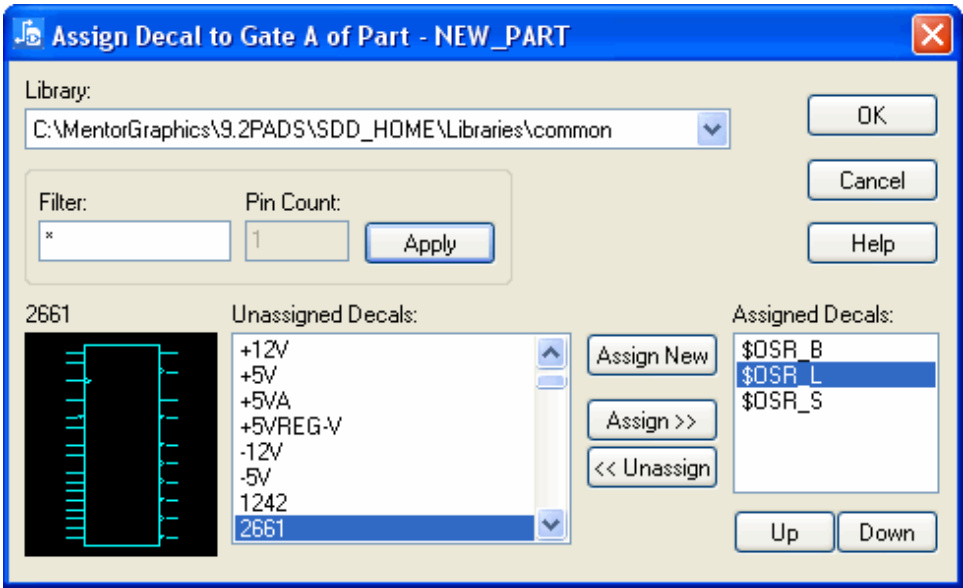

    为门指定封装对话框

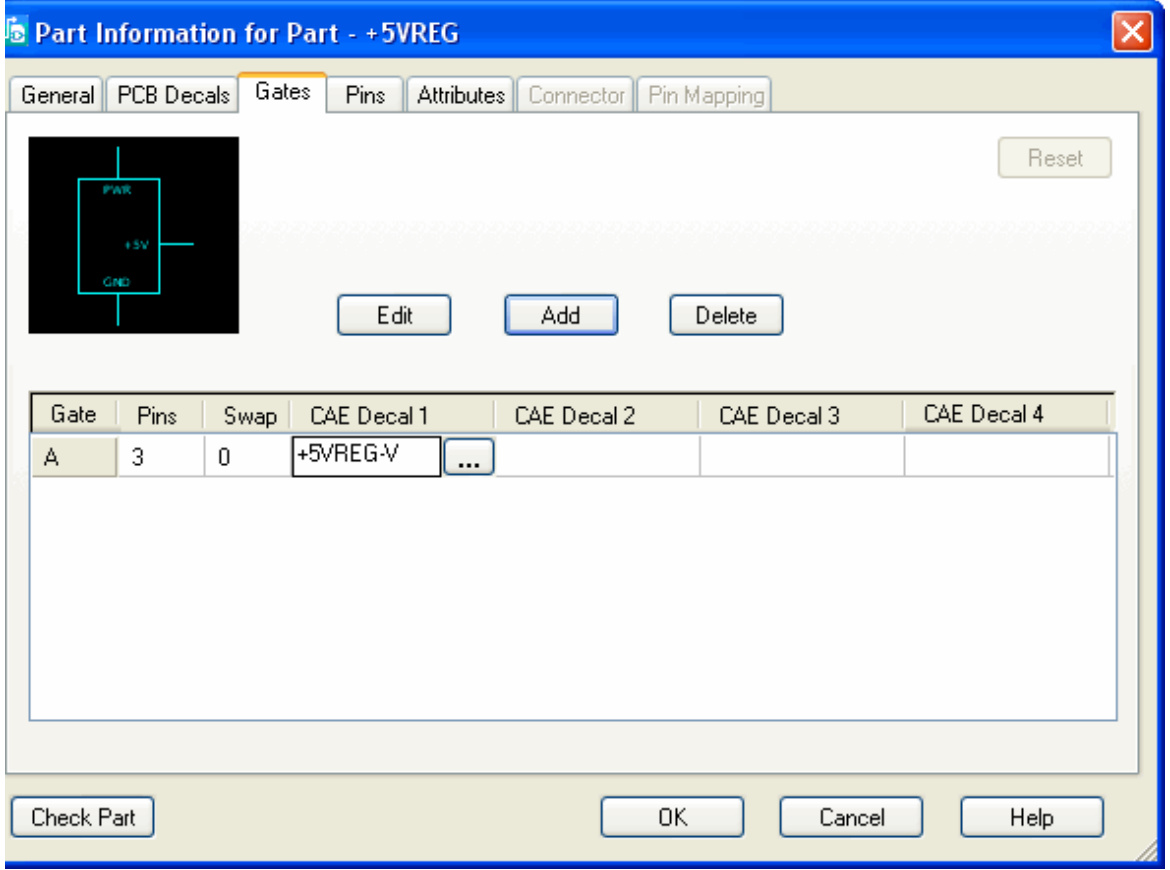

    💃访问方式：工具 > 元件编辑器 > 编辑电参数按钮 > 门选项卡 > （如果是新元件，请点击👆“添加”） > 双击 CAE Decal 单元格 > 浏览按钮

    使用“分配电源元件替代项”对话框来分配或创建其他电源符号。

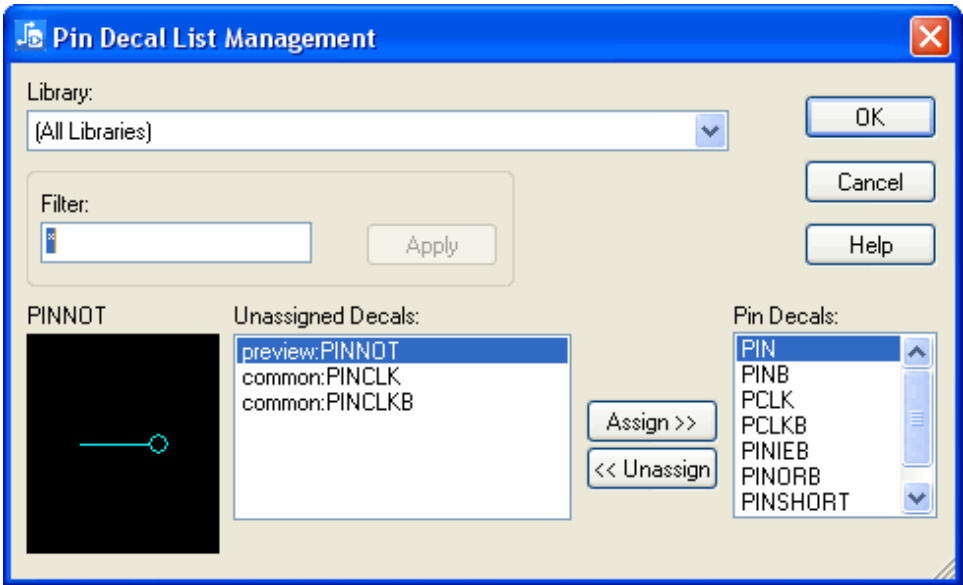

    图 32. 分配封装至门对话框

    表 66. 分配封装至门对话框字段

    名称描述
    库列表列出所有可用的库。过滤“未指定的封装”列表，仅显示选定的库。
    筛选在选定的库（或多个库）中搜索特定元件或条目名称，或与上的通配符或表达式匹配的名称。输入📝 * 可查看选定库中的所有元件或条目。点击👆“应用”可搜索库并显示搜索结果。
    预览区域显示在“指定的封装”列表中选定的项目。
    未指定封装列表列出所有可分配的封装。
    分配新项目按钮打开“指定新门封装”对话框。
    分配>> 按钮将封装从“未指定的封装”列表移动到“已指定的封装”列表。
    << 取消分配按钮将封装从“已分配封装”列表移动到“未分配封装”列表。
    “指定封装”列表列出所有已分配的封装。
    上/下按钮在“指定的封装”列表中向上或向下移动选定封装。

    指定新门封装对话框

    💃访问方式：主页 > 库 > 选择👉一个库 > 元件按钮 > 选择👉元件 > 新建或编辑按钮 > 在“元件编辑器”工具栏上点击👆“编辑电参数 > 门选项卡 > （如果有新元件，请点击👆“添加”） > 双击 CAE Decal 单元格 > 浏览按钮 > 分配新项目

    如果库中尚不存在新的门封装，请使用“分配新门”对话框来分配新的门封装。

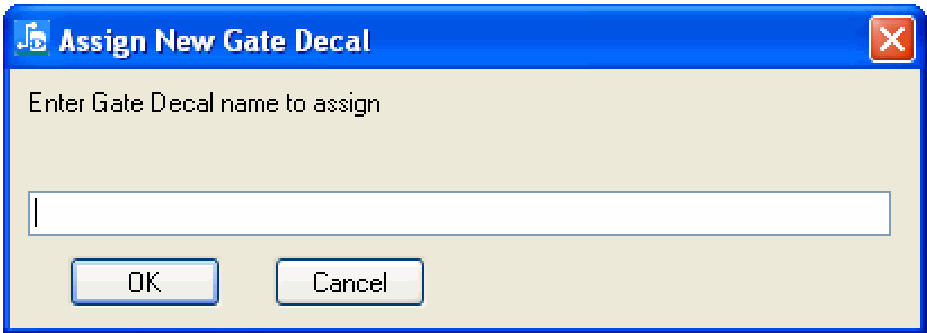

    图 33. 分配新门封装对话框

    表 67. 分配新门封装对话框字段

    名称描述
    文本框输入📝您要添加到库中的新门封装的名称。

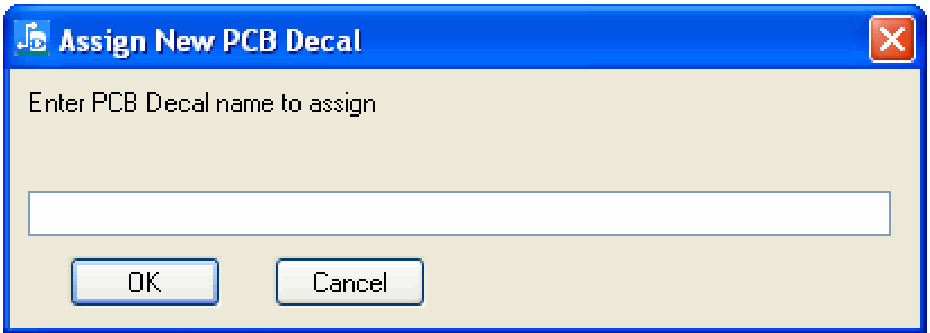

    分配新 PCB 封装对话框

    💃访问方式：主页 > 库 > 选择👉一个库 > 元件按钮 > 选择👉元件 > 新建或编辑按钮 > 在元件编辑器工具栏上点击👆“编辑电参数 > PCB 封装选项卡 > 分配新项目

    当库中尚不存在新的 PCB 封装时，可使用“分配新的 PCB 封装”对话框来分配新的 PCB 封装。

    图 34. 分配新 PCB 封装对话框

    表 68. 分配新 PCB 封装对话框字段

    名称描述
    文本框输入📝您要添加到库中的新 PCB 封装的名称。

    指定快捷方式对话框

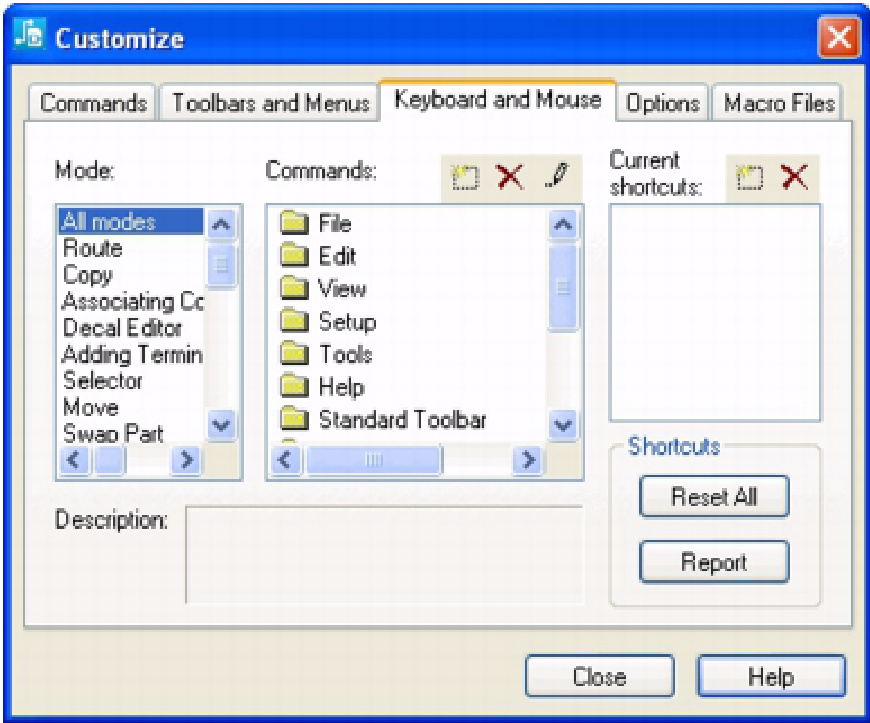

    💃访问方式：工具 > 自定义 > 键盘和鼠标选项卡 > 选择👉模式 > 选择👉一个命令文件夹 > 选择👉一个命令 > 新建按钮

    使用“分配快捷键”对话框创建一个新的快捷键。

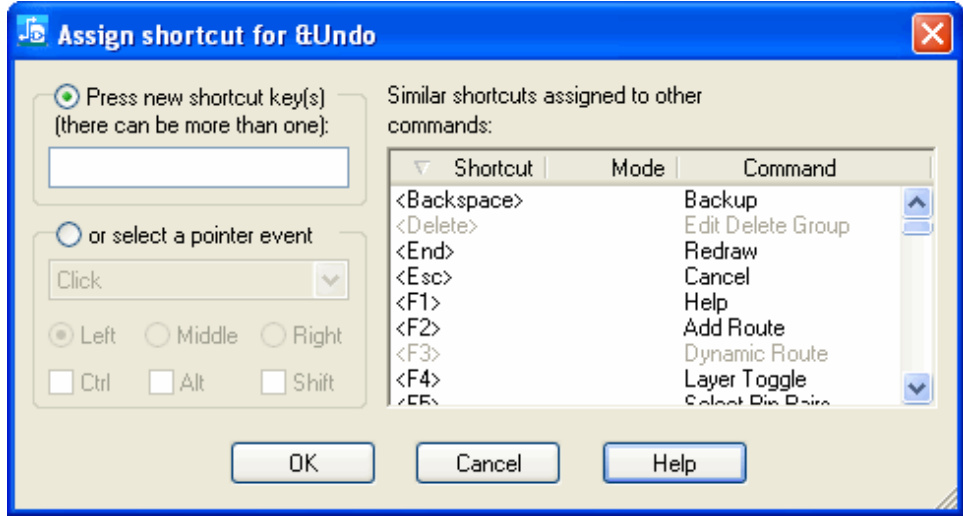

    图 35. 分配快捷方式对话框

    表 69. 分配快捷方式对话框字段

    名称描述
    按新的快捷键输入📝您想要使用的快捷方式。
    选择👉鼠标事件设置鼠标事件快捷方式
    类似快捷键列表列出已分配给其他命令的快捷键。

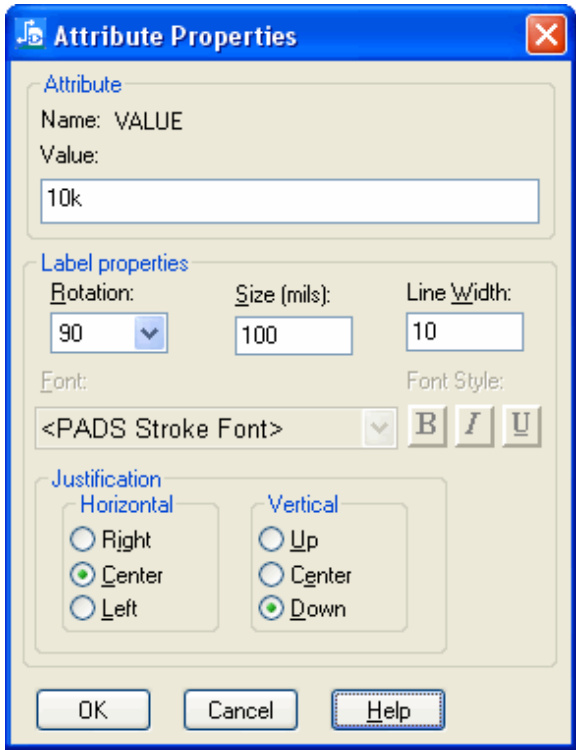

    属性特性对话框

    💃访问方式：选择👉元件属性标签 > 右键点击👆 > 特性

    图 36. 属性特性对话框

    名称描述
    名称选定属性的名称。
    价值指定原理图中所需的标签。
    旋转指定标签的旋转：0 度或 90 度。
    尺寸指定字体大小。“大小 (pts)”：这是字体大小（以点为单位），用于系统字体。“尺寸(mils)”：这是字体字符高度，用于笔划字体。“大小”指的是最高字符的高度。
    名称描述
    线宽仅指定笔划字体的线宽。
    字体列表可用的字体。这里列出了笔划字体或系统字体。您可以在“字体”对话框中选择👉要使用的字体类型。 提示 · 选择👉笔划字体或系统字体。· 对于系统字体，您还可以点击👆字体样式按钮，或任意样式组合：B 表示粗体，I 表示斜体，U 表示下划线。
    水平/垂直对齐指定文本的水平（右、中、左）对齐和垂直（上、中、下）对齐。

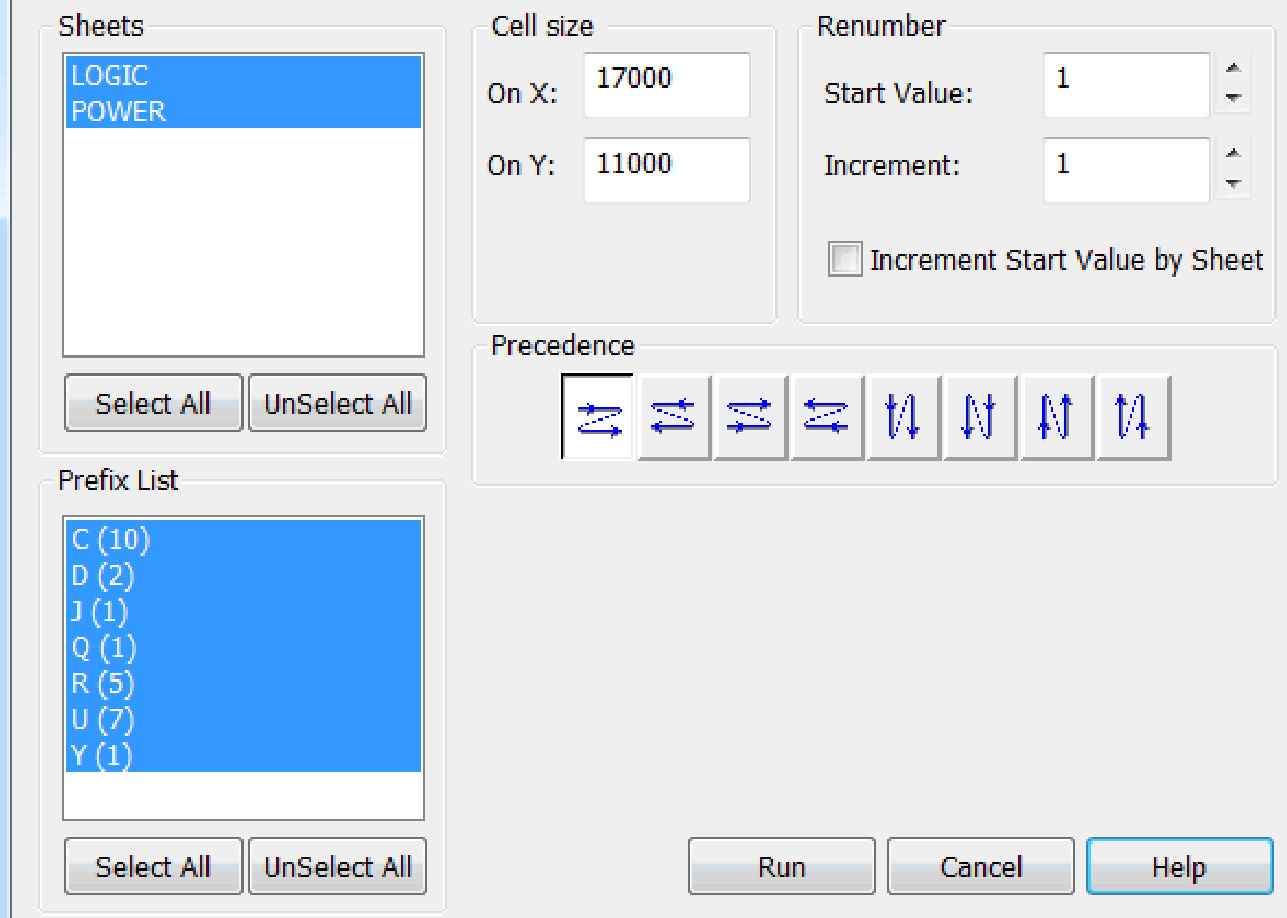

    自动重新编号元件对话框

    💃访问方式：原理图编辑工具栏 > 自动重新编号元件按钮

    名称描述
    图页选择👉要重新编号的图页。分层图页的显示方式有所不同，具体取决于它们是自上而下还是自下而上创建的。· 自下而上 — 图页显示在主层级，而不是在列表中缩进。使用“按图页递增起始值”时，每个图页上的参考指示符都会重新编号。· 自上而下 — 图页会缩进以显示其为子图页。使用“按图页递增起始值”时，图页会继承与父图页相同的基层级编号。
    前缀列表选择👉要重新编号的参考指示器系列。列表会显示括号中的参考指示器总数。前缀类型和总数会根据在“图页”列表中选择👉的图页进行更新。
    单元格大小重新编号将根据单元区域内的“优先级”模式进行。指定要应用重新编号模式的单元大小。单元将按照选定的“优先级”模式排列在原理图区域内。有关单元大小的说明，请参见上的“自动重新编号参考指示器”。
    重新编号· 起始值 — 应用于每种重新编号参考指示器的第一个编号。· 增量 — 应用于参考指示器编号的间隔。· 按图页增加起始值 — 使用图页编号作为起始编号 - 图页编号与“图页”对话框中显示的图页编号相同，而不是此对话框中图页的顺序。例如，如果起始值为 101，则图页编号 1 将以编号 101 开始，而图页编号 2 将以编号 201 开始。如果与较大的起始值结合使用，参考指示器编号可能很快就会达到软件的限制。 例如，如果起始值设置为 10oO，且有 40 张原理图图页，则第 40 张图页上的参考指示符将从 40,000 开始，远超过 32,766 的限制。 起始值和增量分别应用于每个参考指示符系列。例如，原理图包含以下元件：C1、C2、C3、R1、R2。起始值为 10，增量为 5。重新编号的结果为：C10、C15、C20、R10、R15。图页上的元件按图页顺序重新编号：首先，1 号图页上的元件，然后是 2 号图页上的元件，依此类推。如果一个元件属于多个图页，则它将在编号最小的选定图页上重新编号。
    优先级指定用于在单元区域内重新编号元件的模式。还指定用于在原理图页面上处理单元的应用程序的模式。重新编号是根据给定优先方向上遇到的符号的第一个管脚执行的。
    基本脚本，相关功能还在开发中

    基本脚本编辑器

    Basic 是一种简单的脚本语言。与许多 Windows 应用程序（如 Microsoft Word 和 Excel）一样，SailWind 应用程序包括基本功能，使用户能够使用标准脚本语言。 您可以使用基本脚本编辑器从 SailWind 创建、编辑、运行和排除基本脚本故障应用。要打开编辑器，请执行以下操作：

    • 工具 > 基本脚本 > 基本脚本编辑器

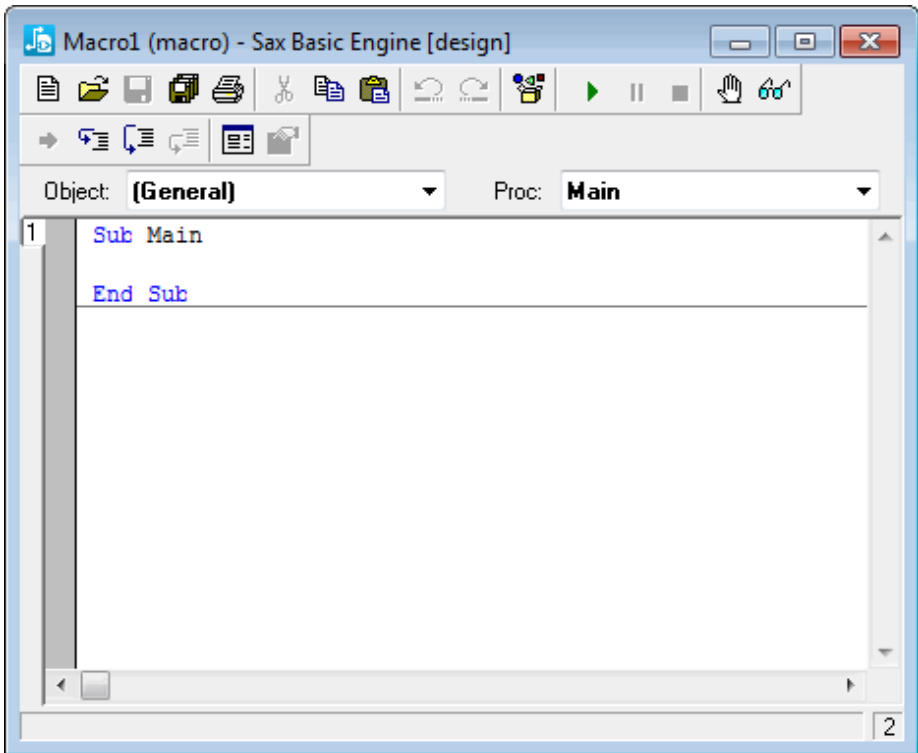

    图 37. 基本脚本编辑器

    基本脚本对话框

    💃访问方式：工具 > 基本脚本 > 基本脚本

    通过“基本脚本”对话框可以轻松访问基本脚本。

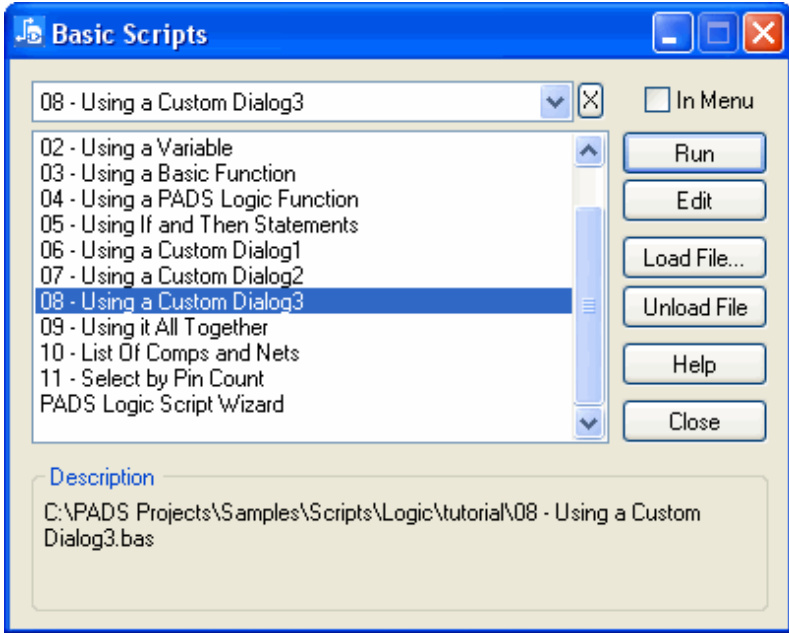

    图 38. 基本脚本对话框

    表 71. 基本脚本对话框字段

    名称描述
    基本脚本列表列出您可用的脚本。
    X 按钮指定使用较小的对话框而不是整个对话框。 提示：要使用较小的对话框，请选择👉要运行的脚本并按 Enter。
    在菜单中指定将选定的脚本添加到基本脚本菜单。
    运行按钮运行选定的脚本。限制：您不能同时运行多个脚本。提示：如果所选脚本在编译过程中出现错误，它将自动在 Basic 脚本编辑器中打开以进行更正。
    编辑按钮打开 Sax 基本引擎对话框，其中已加载所选脚本。另请参阅管理 Sax 基本引擎
    加载文件按钮将新脚本添加到列表中。提示： - 您最多可以加载 32,767 个脚本。脚本在加载时不会编译；它们会在您运行它们时进行编译。- 您加载到此对话框中的脚本列表将保存在
    卸载按钮脚本对话框。从列表中删除选定的脚本。
    描述区域显示所选脚本的位置。

    物料清单设置对话框

    物料清单报告会生成当前原理图中包含的元件列表，用户可自行配置。您可以将原理图中的任何元件属性直接导入到物料清单报告中。

    WARNING

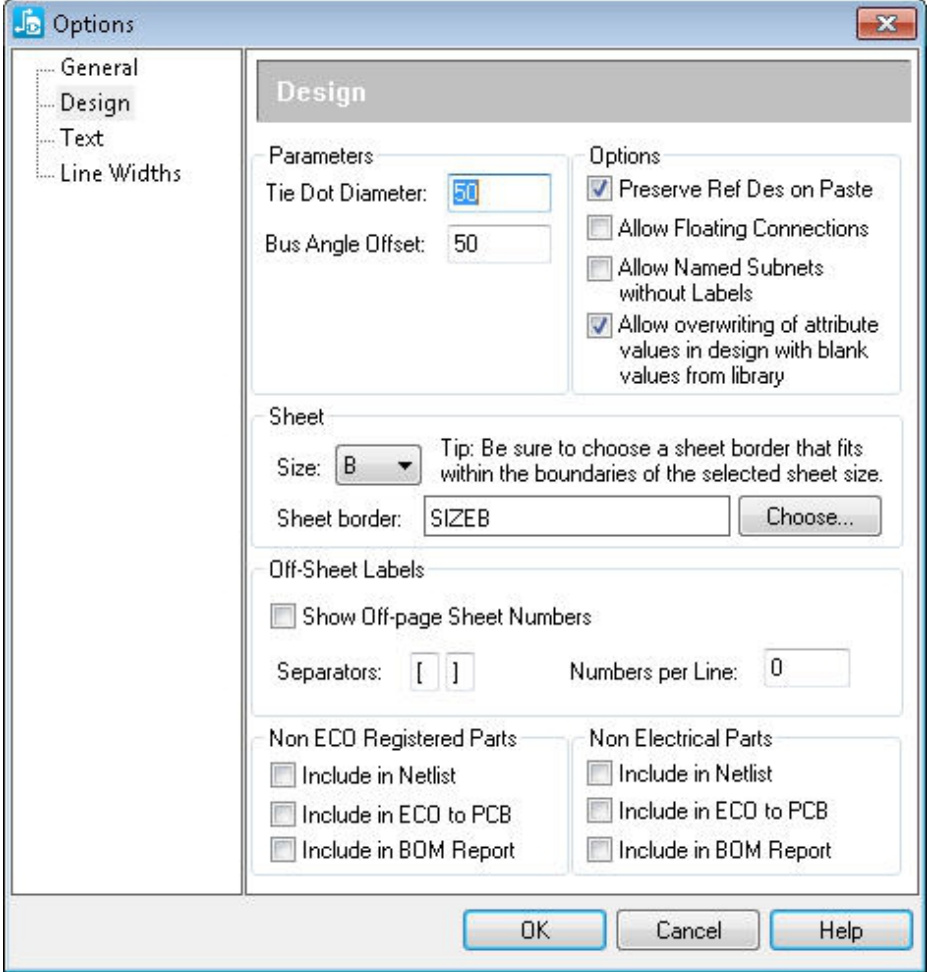

    物料清单中包含非 ECO 注册元件和非电气元件受到限制。有关详细信息，请参见“选项”对话框的“设计类别”。

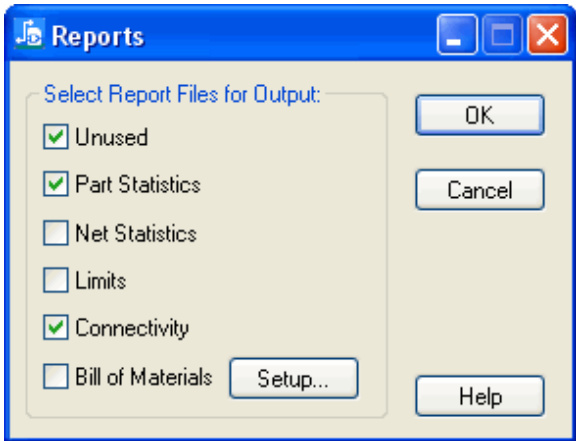

    💃访问方式：主页 > 报告 > 设置按钮

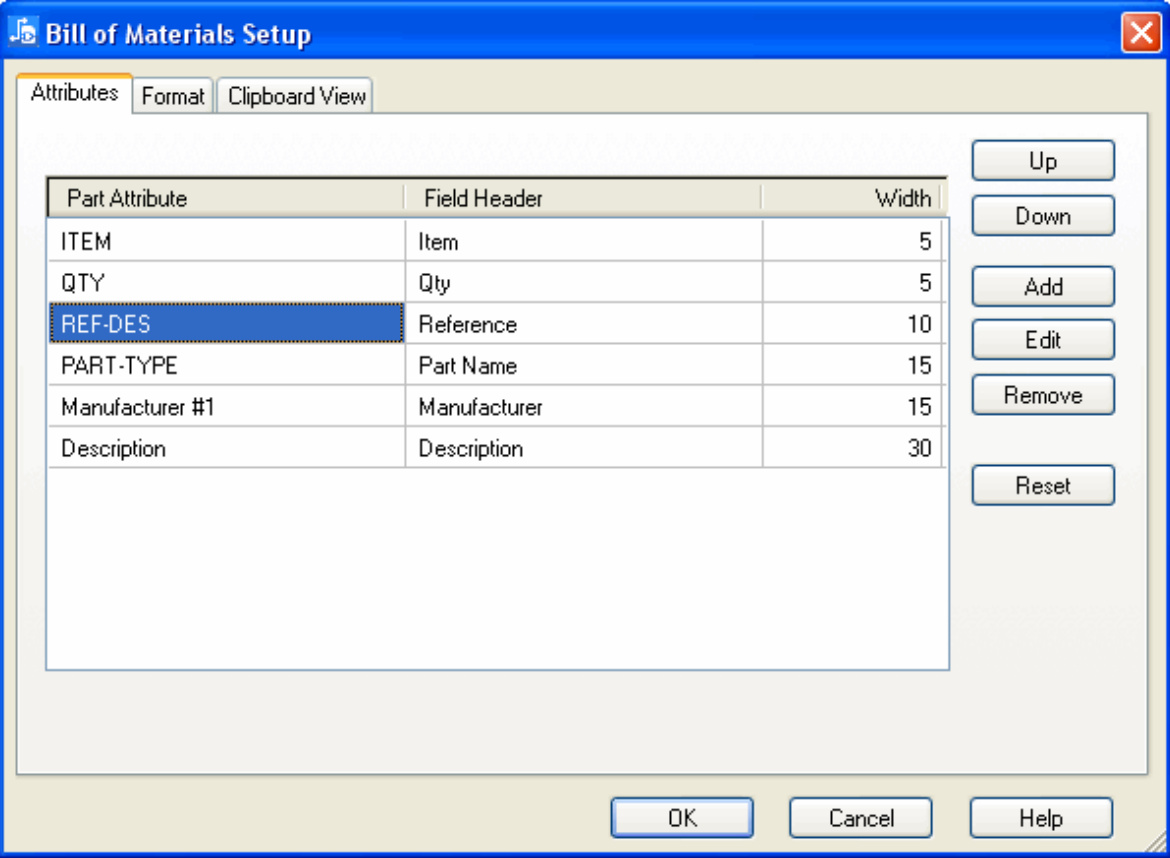

    物料清单设置对话框，属性选项卡

    💃访问方式：主页 > 报告 > 编辑按钮 > 属性选项卡

    使用“属性”选项卡可修改报告的属性内容、相应的列标题和列宽。内容列表中的属性顺序决定了 BOM 报告中的列排列。BOM 报告中的属性数量限制为 12 个。

    图 39. 属性选项卡

    表 72. 物料清单设置对话框字段

    名称描述
    属性表指定 BOM 表的属性、标题和宽度报告。
    - 零件属性列--指定所需的属性在报告中。最多可以列出十二个属性名称。每个属性定义报表中的列。
    - 字段标题列--指定列标题报告中的每个属性。您可以指定任何字符除了冒号（：）。
    - 宽度列--指定字符数报告中每个属性的列：1 到 200。
    向上按钮将选定行向上移动一行。
    向下按钮BOM 报告中的排列。将选定行向下移动一行。
    添加按钮在表格底部添加一行，您可以在其中选择👉新的元件属性。提示：最多可以列出 12 个属性名称。每个属性定义
    编辑按钮使选定的框可编辑。限制：您无法编辑元件属性名称，但可以选择👉
    删除按钮新的属性来替换当前列出的属性。从表中删除选定的行，因此
    重置按钮报告中的属性。从 .ini 文件恢复默认内容。

    物料清单设置对话框，BOM 配置选项卡

    💃访问方式：主页 > 报告 > 编辑按钮 > BOM 配置选项卡

    使用“BOM 配置”选项卡预览物料清单报告格式，并将文件中选定的任何行复制到 Windows 剪贴板。您还可以指定要导出到 TXT/CSV 文件的行。默认视图会根据您在“格式”选项卡上指定的排序字段对属性进行排序。

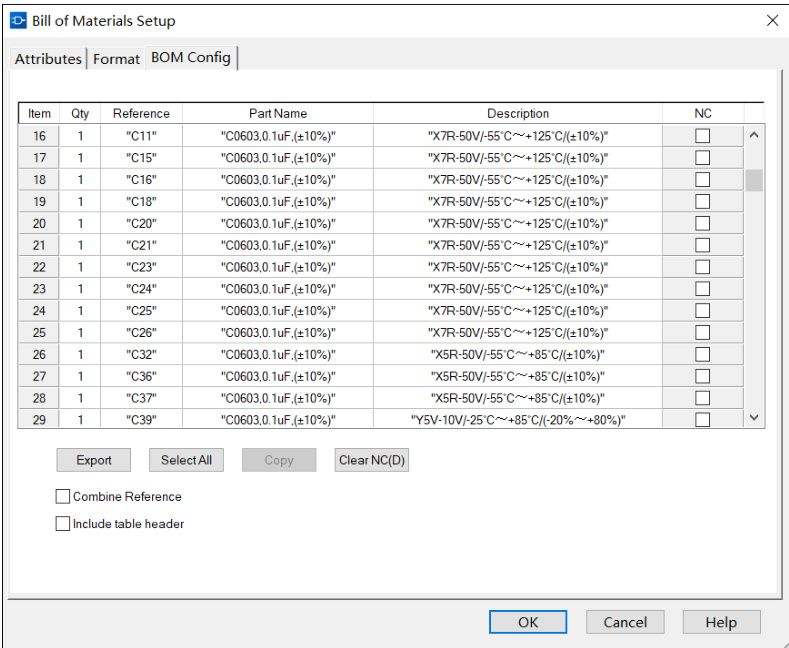

    图 40. BOM 配置选项卡 表 73. 物料清单设置对话框 - BOM 配置字段

    名称描述评论
    报表以表格形式显示 BOM 报告，您可以选择👉并复制任意行或导出到 CSV/TXT 文件。此表显示您在“属性”选项卡上选择👉的属性的数据。
    全选按钮选择👉表中的所有行。使用这些功能选择👉行
    复制按钮指定将您选择👉的行复制到 Windows 剪贴板。
    包含表头指定除了复制所选行之外还复制表头。
    导出按钮将 BOM 报告导出为 CSV/TXT 文件。您可以勾选✅“NC”复选框来排除不需要的行。使用这些功能允许的行
    结合参考按钮指定在同一单元中包含共享相同元件名称的参考指示器。
    清除 NC 按钮指定清除表中选定的所有 NC 复选框

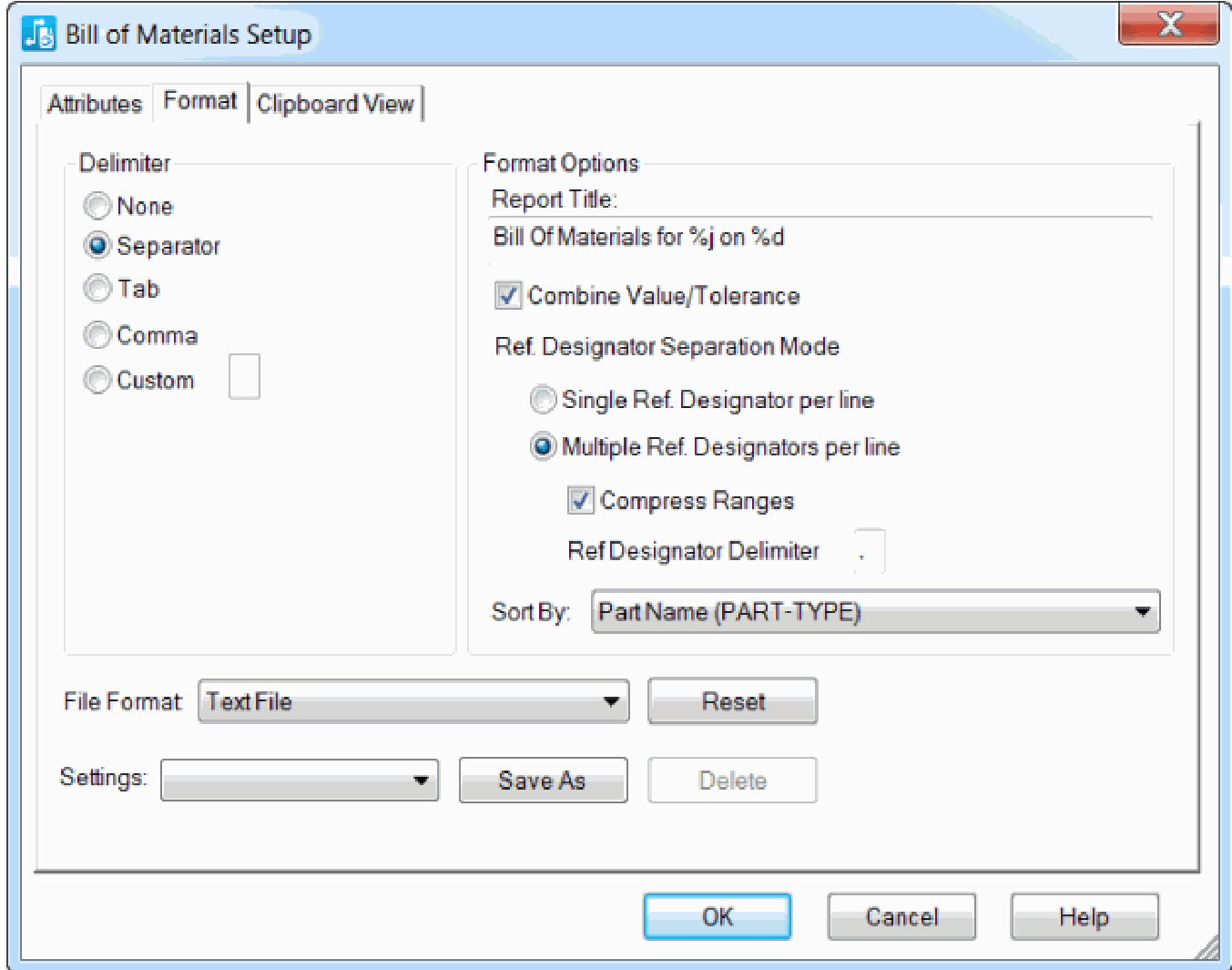

    物料清单设置对话框，“格式”选项卡

    💃访问方式：主页 > 报告 > 编辑按钮 > 格式选项卡

    使用“格式”选项卡可修改物料清单报告的输出格式。默认设置源自 .ini 文件。

    表 74. 物料清单设置对话框 - 格式选项卡字段

    名称描述
    分隔符区域指定用于区分报告列的分隔符类型。· 无 — 不使用分隔符。
    文件格式列表指定输出文件格式。
    重置按钮从 .ini 文件恢复默认内容。
    设置列表指定使用以前保存的报告格式设置。
    另存为按钮将当前设计的报告格式设置保存到指定文件，以便您可以为不同的设计创建不同的格式配置
    删除按钮删除设置列表中选定的设置。
    格式选项区域
    报告标题指定报告的标题。
    合并值/容差指定在零件名称中组合零件的“值”和“公差”属性。
    例如：1/4 瓦电阻器的零件类型名称应为
    R1/4W 或 R1/4W.4.7K,+/-5%。SailWind Logic 会将具有不同“值”或“公差”属性的零件评估为不同的零件类型。
    参考指示符分离模式• 每行单个参考指示器 — 尽管某些组件相同，但每个组件实例仍显示在新的一行中。这会增加 BOM 报告的大小。
    • 每行多个参考指示器 — 将相同的组件实例合并到一行，并根据以下设置列出所有参考指示器：
    • 压缩范围 — 显示组件范围，并在最小值和最大值之间使用短划线。例如，如果组件 C1、C2、C3 和 C4 相同，则它们将显示为 C1-4。这可以缩短针对某个组件类型列出的参考指示器列表。
    如果清除此复选框，则不会压缩范围，并且会为行条目列出单独的参考指示器。
    例如，C1、C2、C3、C4。
    • 参考指示器分隔符 — 指定用于在多个参考指示器之间放置的单个字符。例如，使用逗号表示“C1,C2,C3”，或使用星号表示“C1,C2,C3”。虽然您可以在此框中输入📝多个字符，但只有第一个字符有效。
    按列表排序指定按哪个属性对报告列表进行排序。
    提示：
    选择👉“无”可按零件类型排序。

    浏览连接器对话框

    💃访问方式：工具 > 元件编辑器 > 打开按钮 > 选择👉连接器 > “确定”按钮

    使用“浏览连接器”对话框浏览库并从“库”列表中指定的库中选择👉要编辑的连接器。

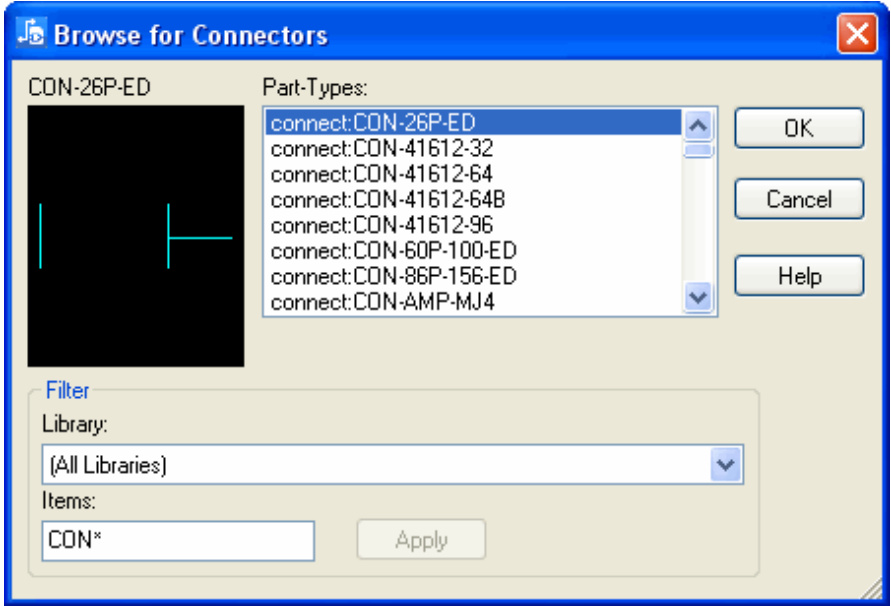

    图 41. 浏览连接器对话框

    表 75. 浏览连接器对话框字段

    名称描述
    预览区域显示选定的部分。
    元件类型列出选定库中的项目。显示的对象数量取决于筛选条件设置。
    库列表指定您想要使用的库。
    项目缩小搜索范围。您可以使用上的通配符或表达式。星号 (*) 显示列表中的所有元件。
    应用按钮在库中搜索指定的项目。

    浏览特殊符号对话框

    💃访问方式：工具 > 元件编辑器 > 选择👉页间连接符 > 编辑电参数按钮 > 双击“特殊符号”列中的字段 > 浏览按钮

    使用“浏览特殊符号”对话框访问要指定为特殊符号的封装库。特殊符号用于创建跨页引用、电源和接地符号以及连接器。

    图 42. 浏览特殊符号对话框

    表 76. 浏览特殊符号对话框字段

    名称描述
    预览区域显示选定的项目。
    门封装列出选定库中的项目。显示的对象数量取决于筛选条件设置。
    库列表指定您想要使用的库。
    项目缩小搜索范围。您可以使用上的通配符或表达式。星号 (*) 显示列表中的所有元件。
    应用按钮在库中搜索指定的项目。

    浏览属性库对话框

    💃访问方式：工具 > 元件编辑器 > 编辑电参数按钮 > 属性选项卡 > 浏览属性库按钮

    使用“浏览属性库”对话框可以浏览并列出“库列表”对话框中指定库的所有属性名称。

    图 43. 浏览属性库对话框

    表 77. 浏览属性库对话框字段

    名称描述
    属性显示选定的属性。
    团体过滤属性列表。（包括结构化属性。）
    刷新按钮如果您更改库管理器中的库列表，则手动更新属性列表。

    总线名称特性对话框

    💃访问方式：选择👉总线名称标签 > 右键点击👆 > 特性

    使用总线名称特性对话框提供或更改一个或多个总线名称标签的文本和字体设置。

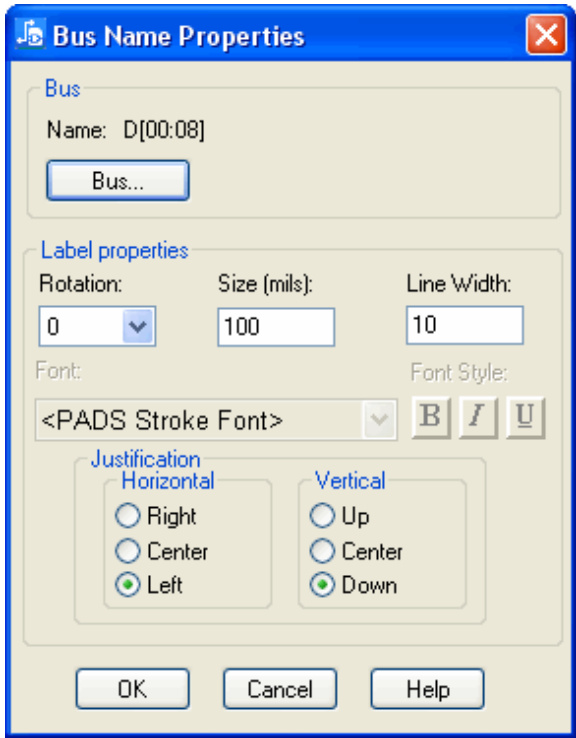

    图 44. 总线名称特性对话框

    表 78. 总线名称特性对话框字段

    名称描述
    名称所选总线的名称。
    总线按钮打开总线特性对话框。
    旋转指定标签的旋转：0 度或 90 度。
    尺寸指定字体大小。大小（pts）：这是字体大小（以点为单位），用于系统字体。尺寸（mils）：这是字体字符高度，用于笔划字体。该大小指的是最高字符的高度。
    线宽仅指定笔划字体的线宽。
    字体列表可用的字体。提示 · 选择👉笔划字体或系统字体。· 对于系统字体，您还可以点击👆字体样式按钮，或任意样式组合：B 表示粗体，I 表示斜体，U 表示下划线。
    字体样式允许您将字体样式更改为粗体、斜体和下划线。限制：仅限系统字体。
    水平/垂直对齐指定文本的水平（右、中、左）对齐和垂直（上、中、下）对齐。

    总线特性对话框

    💃访问方式：选择👉总线 > 右键点击👆 > 特性

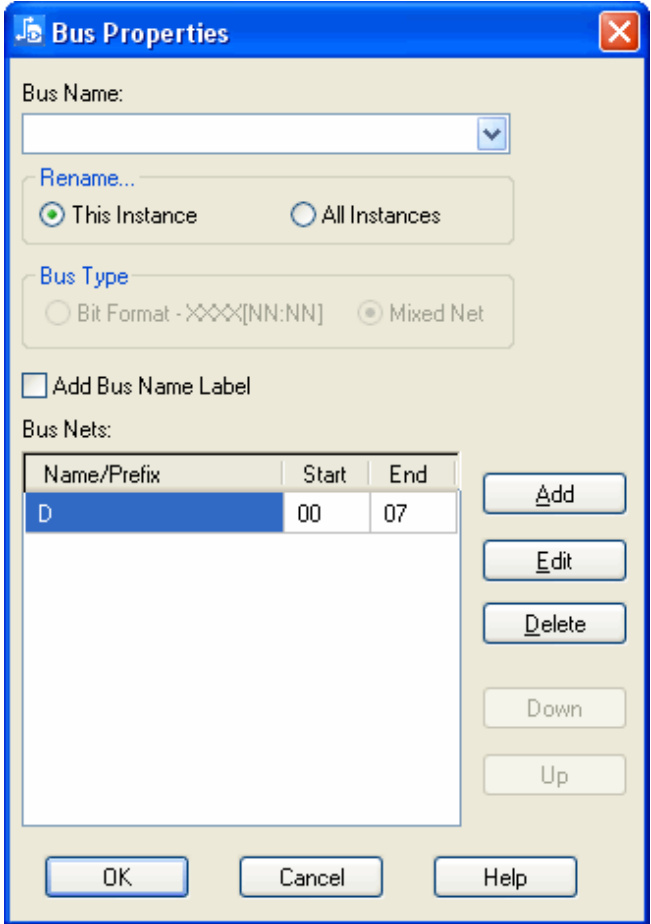

    图 45. 总线特性对话框

    名称描述
    总线名指定总线的名称。选择👉或输入📝所需的名称。
    重命名区域指定重命名该实例或总线的所有实例。
    Bus 类型区域指定哪些总线名称出现在“总线名称”列表中。
    添加总线名称标签选中✅添加总线名称标签复选框，将总线名称作为标签添加到距离您选择👉总线位置最近的总线末端。提示 ·一条总线可以有两个标签，两端各一个。· 当选定总线的末端有标签时，该复选框不可用。·不需要总线标签。·要删除总线标签，请在原理图中选中✅该标签，然后点击👆工具栏上的“删除”按钮。
    名称描述
    总线网络表列出总线网络的名称或前缀、网络序列的起始位号以及网络序列的结束位号。限制：仅当总线为混合网络总线时可用。提示：· 对于单个网络，请输入📝网络名称。·对于一系列连续网络，请输入📝网络序列的前缀。
    添加按钮向总线网络表添加一行。限制：仅当总线为混合网络总线时可用。
    编辑按钮使选定的行可供编辑。限制：仅当总线为混合网络总线时可用。
    删除按钮从总线网络表中删除选定的行。限制：仅当总线为混合网络总线时可用。
    向下/向上按钮在总线网络表中向上或向下移动选定的行。

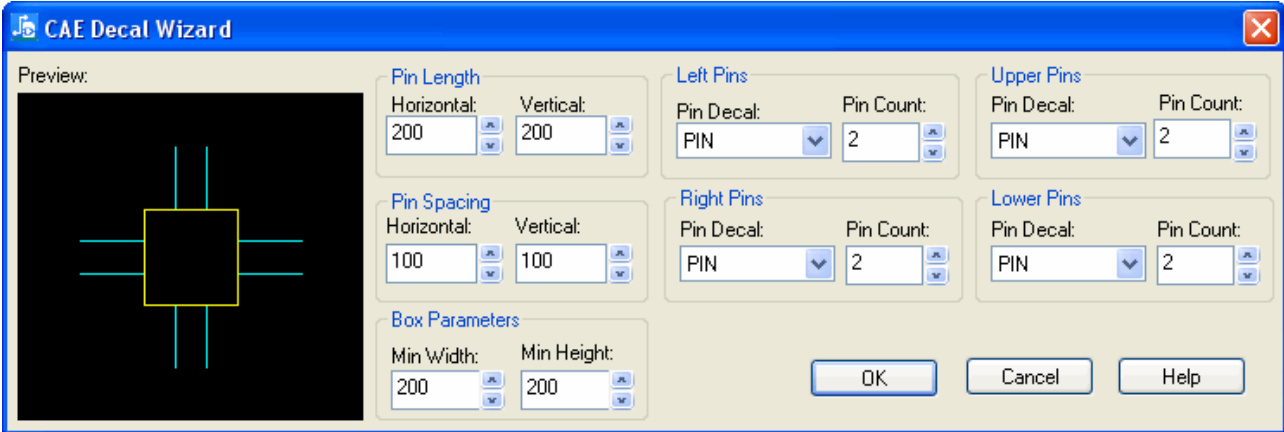

    CAE 封装向导对话框

    💃访问方式：工具 > 元件编辑器 > 新建按钮 > CAE 封装 > 确定按钮 > 添加按钮 > 封装编辑工具栏按钮 > CAE 封装向导按钮

    图 46. CAE 封装向导对话框

    名称描述
    预览区域根据您的设置显示 CAE 封装的外观。
    管脚长度区域设置从端子连接点到封装边框的水平和垂直距离。
    管脚间距区域设置管脚之间的水平和垂直距离。
    框参数区域设置封装边框的宽度和高度。提示：· 管脚封装会向左或向右移动以适应盒子宽度。· 如果您输入📝的值大于需要的值，则无法适应输入📝或输出管脚的数量，封装底部添加了空间。
    左管脚区域指定元件左侧或输入📝侧的管脚封装和管脚数。· 管脚封装 — 指定此侧要使用的管脚封装。· 管脚数 — 指定此侧要使用的管脚数。
    右管脚区域指定元件右侧或输出侧的管脚封装和管脚数。· 管脚封装 — 指定此侧要使用的管脚封装。· 管脚数 — 指定此侧要使用的管脚数。
    上部管脚区域指定元件上侧的管脚封装和管脚数。· 管脚封装 - 指定此侧要使用的管脚封装。· 管脚数 - 指定此侧要使用的管脚数。
    下部销钉区域指定元件下侧的管脚封装和管脚数。· 管脚封装 - 指定此侧要使用的管脚封装。· 管脚数 - 指定此侧要使用的管脚数。
    名称指定视图的名称。视图 n 是默认名称，其中 n 是下一个可用的数字。提示：您最多可以创建九个视图。视图名称显示在“视图”菜单的底部。

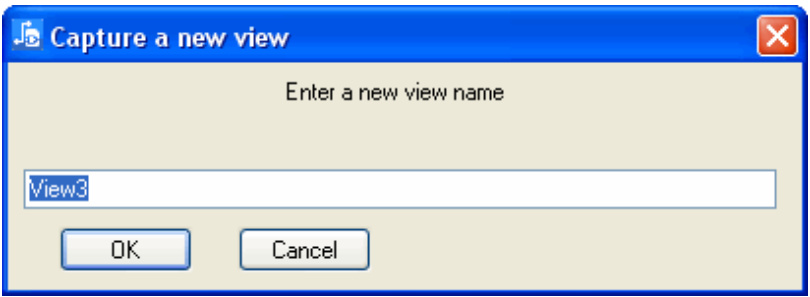

    捕获新视图对话框

    💃访问方式：视图 > 保存视图 > 捕获按钮

    视图名称：指定视图的名称。视图 n 是默认名称，其中 n 是下一个可用的数字。

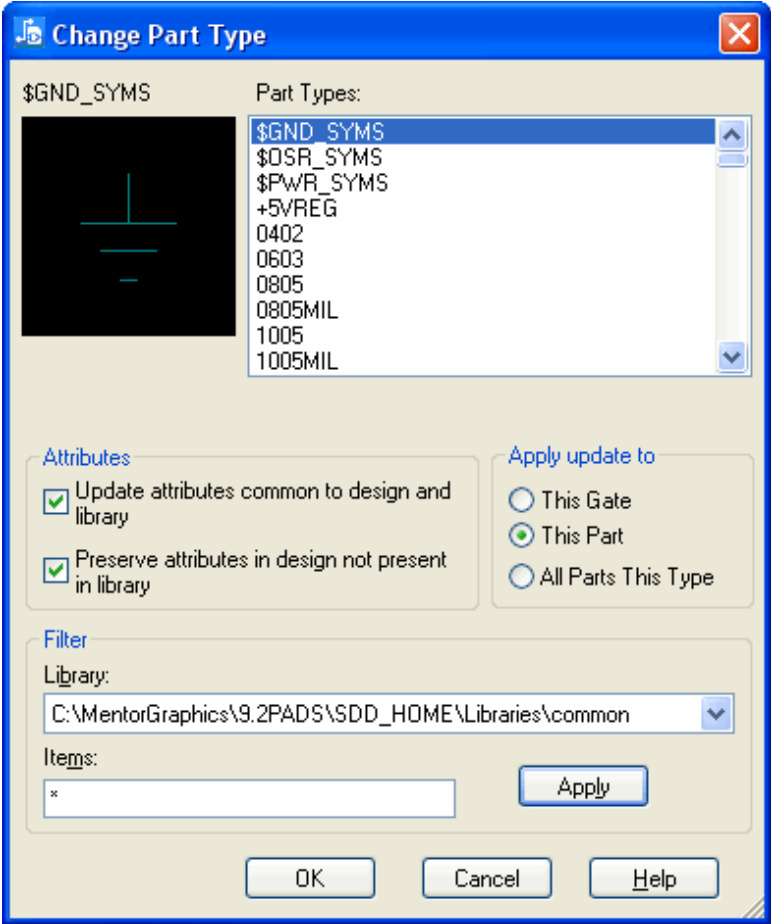

    更改元件类型对话框

    💃访问方式：选择👉一个元件 > 右键点击👆 > 特性 > 更改类型按钮

    使用“封装向导”对话框自动创建新的 CAE 封装。您必须处于元件编辑器的“封装编辑器”模式并创建门信息才能使用此功能。

    图 48. 更改元件类型对话框

    表 82. 更改元件类型对话框内容

    名称描述
    图片区域显示在元件类型列表中选择👉的元件。
    元件类型列表根据筛选条件设置列出所有元件类型。
    更新设计和库中通用的属性使用新元件中包含的属性值更新具有共同属性的元件。
    保留库中不存在的设计属性保留当前元件中存在的属性，即使这些属性不存在于新元件中。
    将更新应用到区域设置在“应用更新至”区域中如何更新元件：
    • 此门 - 仅更新选定的门。
    • 选定的门 - 仅更新选定的门。
    限制：
    仅在选择👉多个元件时可用。
    • 此元件 - 仅更新元件的某个元件或所有关联门。
    • 选定的元件 - 仅更新选定元件的某个元件或所有关联门。
    限制：
    仅在选择👉多个元件时可用。
    • 此类型的所有元件 - 更新设计中所有匹配的门和/或元件。
    限制：
    选择👉多个元件时不可用。
    提示
    • 您可以使用库中修改后的版本来更新原理图中的元件定义。
    选择👉相同的元件名称，
    然后在“应用更新至”区域中点击👆“此类型的所有元件”。
    • 如果您将元件类型更改为管脚数较少的元件，则连接到缺失管脚的连接不会被删除。它们
    附加到自动生成的页外符号。
    所有断开的管脚都会通知您。
    库列表连接至缺失管脚的连接不会被删除。它们会附加到自动生成的页间连接符上。所有断开的管脚都会被通知。
    项目指定要使用的库。缩小搜索范围。您可以使用通配符或表达式。星号 (*) 显示列表中的所有元件。
    应用按钮在图书馆中搜索指定的项目。

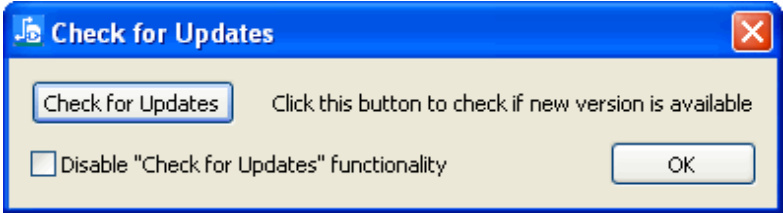

    检查更新对话框

    💃访问方式：帮助 > 检查更新

    名称描述
    检查更新按钮手动检查 SailWind 软件的新版本。
    禁用“检查更新”功能确定 SailWind 是否自动检查软件的新版本。点击👆可停止 SailWind 自动检查 SailWind 产品的新版本；点击👆可清除以使 SailWind 自动检查新版本。

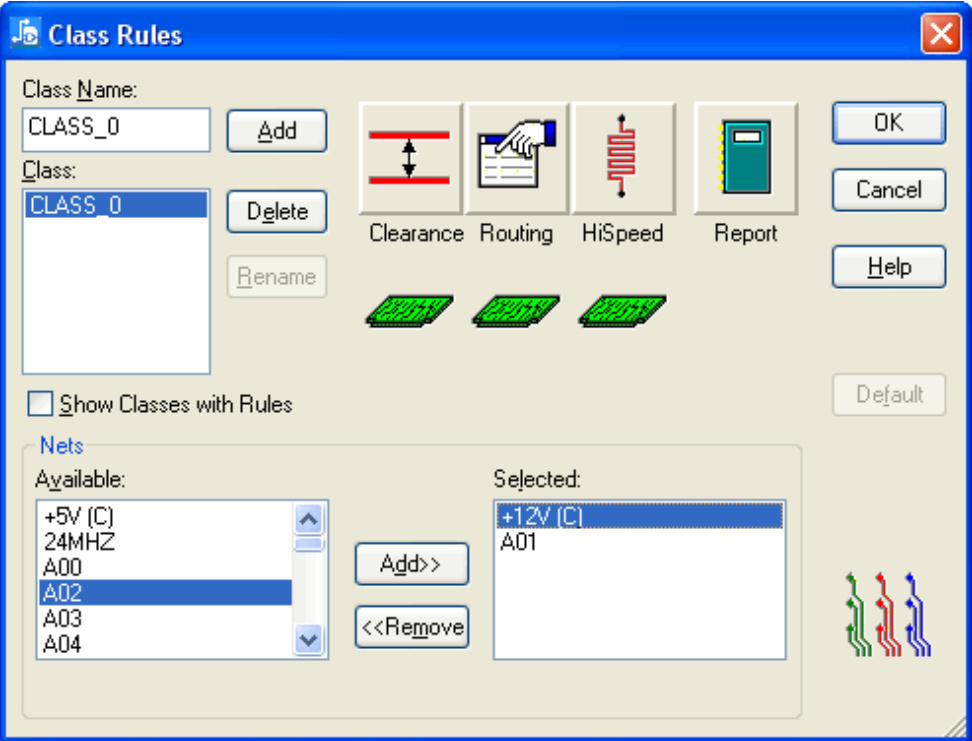

    类规则对话框

    💃访问方式：设置 > 设计规则 > 类按钮

    图 50. 类规则对话框

    使用封装向导

    名称描述
    类名指定要应用规则的类名。
    类名称通过名称定义网络类，并在括号中注明适用于该类的规则（如果有）。
    显示带有规则的类指定仅列出具有至少一组规则定义的类。
    添加按钮将新的类名添加到类列表中。
    删除按钮从类别列表中删除选定的类别名称。
    重命名按钮重命名类列表中选定的类名。提示：在列表中选择👉名称，在类名框中输入📝新名称，然后点击👆重命名。
    名称描述
    清除按钮打开清算规则对话框。
    布线按钮打开布线规则对话框。
    高速按钮打开 HiSpeed 规则对话框。

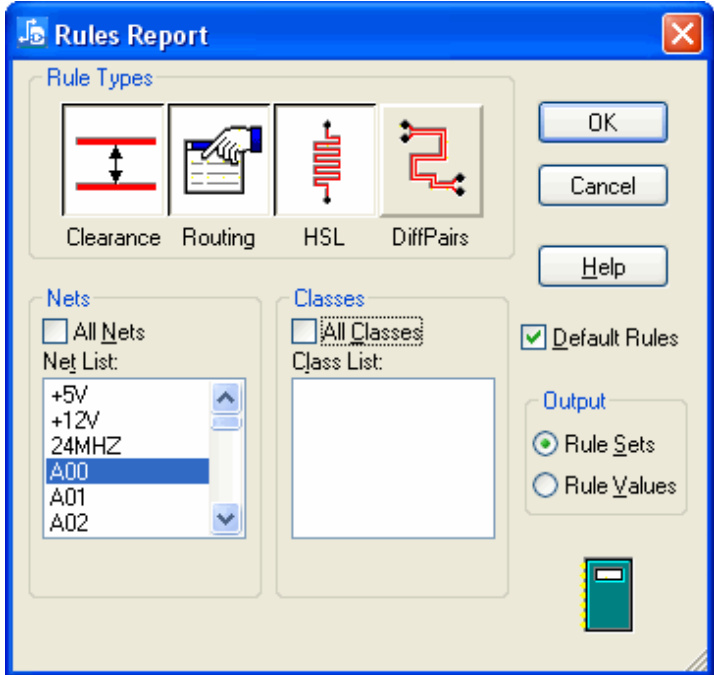

    举报按钮打开规则报告对话框。
    可用列表列出此类的所有可用网络。
    添加>>按钮将网络从可用列表移动到选定列表。
    <<删除按钮将网络从选定列表移动到可用列表。
    选定列表列出此类选定的所有网络。
    默认按钮从指定的网络中删除非默认规则，仅供默认应用规则。

    安全间距规则对话框

    💃访问方式：设置 > 设计规则 > 默认按钮 > 安全间距按钮

    使用“间隙规则”对话框定义对象之间允许的间距。导入对象时，在线 DRC 和验证设计程序会使用这些规则检查并报告间隙违规情况。

    图 51. 清除规则对话框

    表 85. 清除规则对话框内容

    名称描述
    同一网络区域定义同一网络中项目之间的边到边间隙值。 提示：· 要定义任意两个对象之间的最小间距，请在相应的文本框中输入📝值。· 要为一个矩阵列中的所有文本框定义相同的间距值，请按该列上方的按钮。输入📝一个值并点击👆“确定”。· 要为一个矩阵行中的所有文本框定义相同的间距值，请按左列中的按钮。输入📝一个值并点击👆“确定”。· 要为矩阵中的所有文本框定义相同的间距值，请按“全部”按钮。输入📝一个值并点击👆“确定”。另请参阅同一网络矩阵
    走线宽度区域指定将走线宽度限制在某个值范围内。
    清仓区定义两种对象类型之间的边到边间隙：· 要定义任意两个对象之间的最小间距，请在相应的文本框中输入📝值。• 要为一个矩阵列中的所有文本框定义相同的间距值，请按下该列上方的按钮并输入📝一个值。· 要为一个矩阵中的所有文本框定义相同的间距值
    其他地区指定其他可选间隙值。· 钻孔到钻孔 — 两个钻孔之间的最小边到边间距。· 主体到主体 — 两个钻孔之间的最小边到边间距
    删除按钮从规则层次结构中移除这组清除规则。提示：您无法删除默认清除规则。

    比较/ECO 工具对话框

    比较设计的两个版本时，您可以创建一个输出文件，列出两个版本之间的差异。报告文件名为 Logic.rep，并写入 \SailWind Projects 文件夹。

    WARNING

    传输未 ECO 注册的元件和非电气元件受到限制。有关详细信息，请参见“选项”对话框的“设计”类别。

    💃访问方式：工具 > 比较/ECO

    比较/ECO 工具对话框，文档选项卡

    💃访问方式：工具 > 比较/ECO > 文档选项卡

    使用“文档”选项卡指定要比较的设计网表和要创建的文件。

    TIP

    您可以通过以下任意一种形式比较设计：

    • 内存中的原理图
    • 二进制原理图文件 (.sch)
    • PADS 格式 ASCII 文件 (.asc)
    WARNING

    传输未 ECO 注册的元件和非电气元件受到限制。有关详细信息，请参见“选项”对话框的“设计”类别。

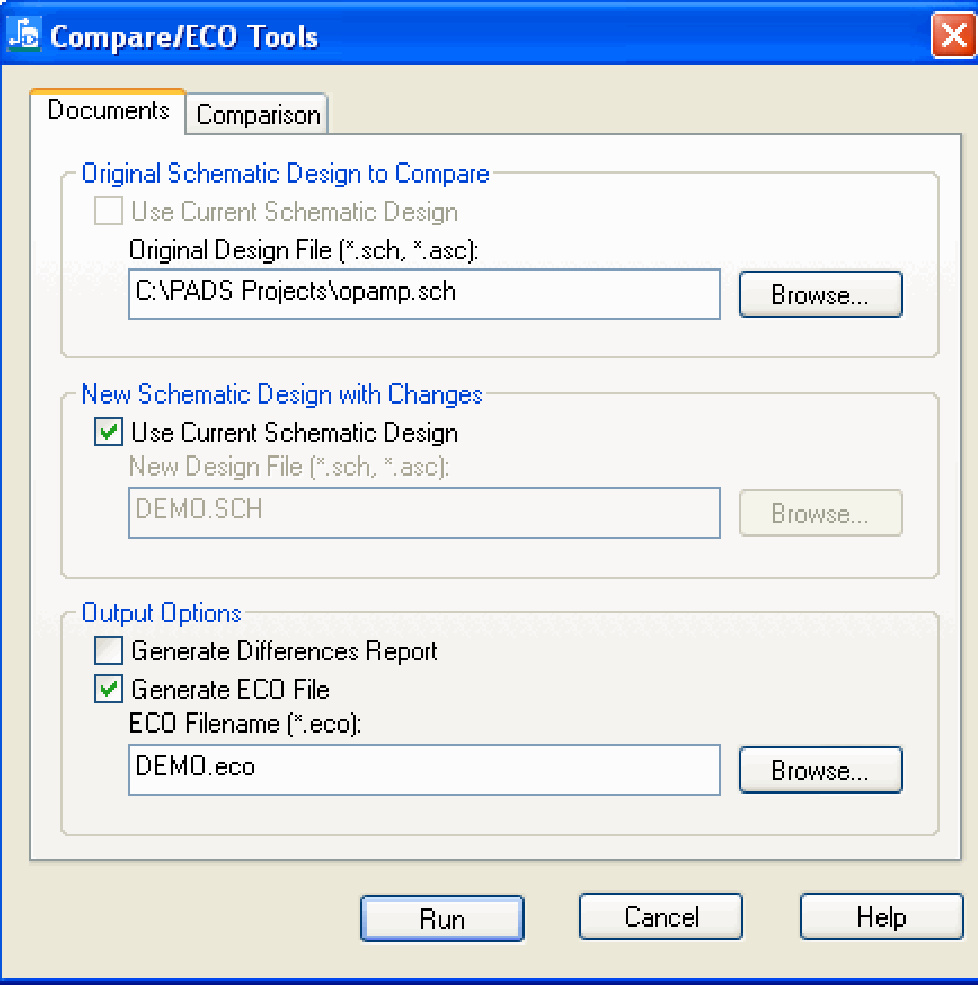

    图 52. 比较/ECO 工具对话框，文档选项卡

    表 86. 比较/ECO 工具对话框，文档选项卡内容

    名称描述
    原始方案设计比较指定要更新的设计。请执行以下操作之一：
    • 选择👉“使用当前原理图设计”以使用内存中的原理图作为原始设计。
    • 清除“使用当前原理图设计”，然后输入📝或浏览到原始设计文件。原始设计文件格式可以是二进制 (.sch) 或 PADS 格式的 ASCII (.asc)，这些文件是从原理图或布局输出的。
    限制：
    原始设计的文件名不能与新设计相同。
    新的电流原理图设计指定包含要放入原始设计中的更改的设计。请执行以下操作之一：
    • 选择👉“使用当前原理图设计”以将内存中的原理图用作新设计。
    • 清除“使用当前原理图设计”，然后输入📝或浏览到新的设计文件。新的设计文件格式可以是原理图或布局的二进制 (.sch) 或 PADS 格式 ASCII (.asc) 输出。
    限制：
    新设计的文件名不能与原始设计相同。
    输出选项指定创建一个报告文件，其中包含两个设计版本之间的差异描述。该文件名为 Logic.rep，存储在 \SailWind Projects 文件夹中。
    生成 ECO 文件指定创建 ECO 文件。输入📝或浏览到 ECO 文件。
    ECO 文件包含 ECO 命令，这些命令描述了更新原始设计以匹配新设计所需的更改。

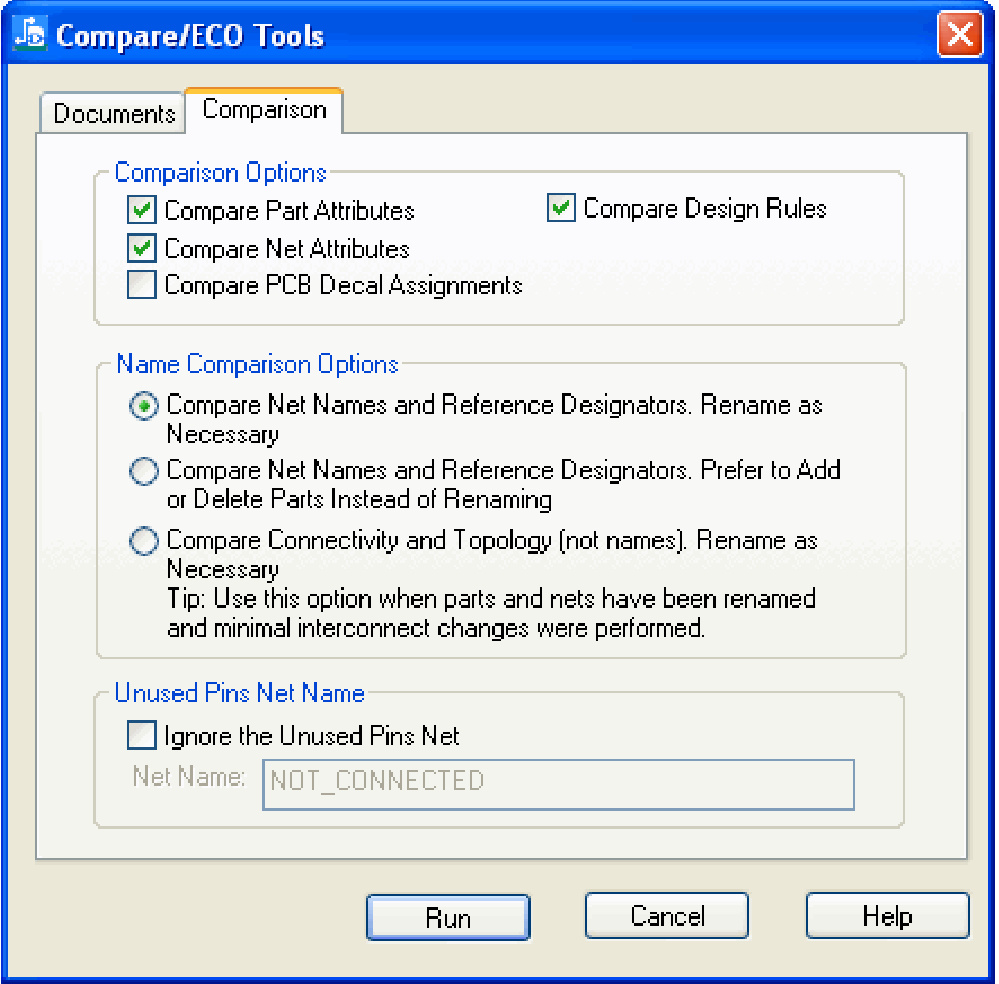

    比较/ECO 工具对话框，比较选项卡

    💃访问方式：工具 > 比较/ECO > 比较选项卡

    使用“比较”选项卡指定要包含在设计网表比较中的设计元素。

    WARNING

    传输未 ECO 注册的元件和非电气元件受到限制。有关详细信息，请参见“选项”对话框的“设计”类别。

    图 53. 比较/ECO 工具对话框，比较选项卡

    表 87. 比较/ECO 工具对话框，比较选项卡内容

    名称描述
    比较选项区域
    比较元件属性比较包含元件属性。仅比较、更新或报告元件属性。每个元件都会收到属性。从其对应的封装和元件类型中获取，但修改仅在元件级别执行。SailWind Logic 将具有不同属性的元件归类为不同的元件类型。因此，如果您选择👉“包含元件属性”
    比较网络属性并报告错误。比较包括网络属性。SailWind Logic 将具有不同属性的网络归类为不同的网络。因此，如果您选择👉“包括网络属性”
    比较 PCB 封装分配执行该网表的 ECO 比较时，请添加属性。否则，比较会认为网络类型不同并报告错误。
    比较设计规则比较包含 PCB 封装分配。比较包含设计规则。仅默认、网络和网络比较类规则。原始设计中其他对象的规则尽可能保留。
    名称比较选项区域
    比较网络名称和参考指示符。根据需要重命名使用参考指示符和网络名称比较差异。最适合用于最大程度减少对布线的更改。选择👉此选项可能会导致器件位置互换。
    比较网络名称和参考指示符。添加或删除元件比重命名更方便使用参考指示符和网络名称比较差异，因为很少有参考指示符被重命名，而网络尚未重命名。这种方法最适合用于最大程度地减少元件位置互换以及由此可能导致的设计中断。
    比较连通性和拓扑结构（而非名称）。根据需要重命名。不使用参考指示符或网络名称比较差异。使用管脚名称、元件类型名称等比较差异。最适合用于比较已确定元件和网络的设计。
    未使用的管脚网络名称区域
    忽略未使用的管脚网络如果您希望设计比较排除原始设计中未使用的管脚网络，请选中✅复选框并输入📝未使用的管脚网络的名称。未使用的管脚网络包含没有逻辑网络关联的管脚。可以在 PCB 设计流程。限制：指定不超过 47 个字符的网络名称。可以使用除花括号 {}、星号 * 或 spaces。提示：如果您清除此选项并从 SailWind Logic 更新 PCB 布局，则未使用的管脚网络可能会被删除。

    条件规则设置对话框

    💃访问方式：设置 > 设计规则 > 条件规则按钮

    一旦您按层级顺序为某个组设置了清仓规则，这些规则就会应用于所有其他对象。使用“条件规则设置”对话框可以应用第三组覆盖规则，这些规则仅在项目满足层级顺序的其他特定级别时才适用。

    TIP

    设置条件规则时，请遵循以下几点：

    • 您可以使用层作为反对对象，其中应用为对象（例如网络）设置的规则 仅当网络在该层上布线时。
    • 您可以进一步优化此规则，使用另一个网络作为反向对象，并指定要应用规则的层。如果这两个网络在此层相交，则它们必须遵守此间隙。您可以通过创建条件规则集来定义这些关系。

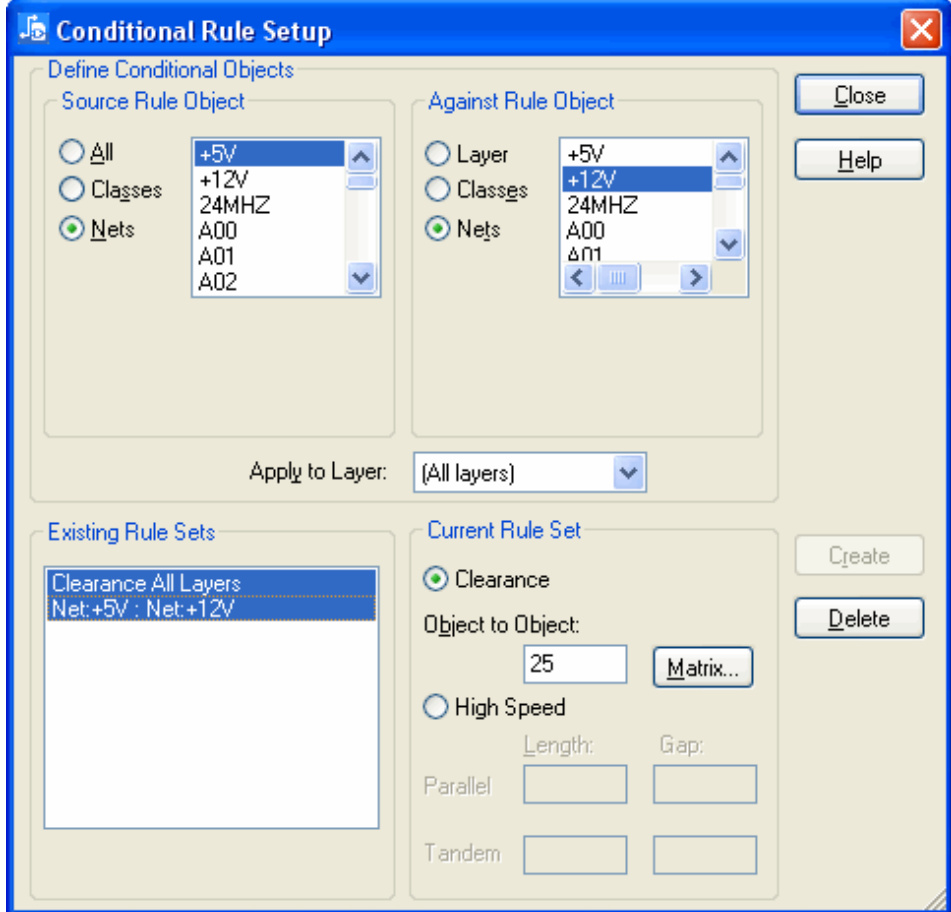

    图 54. 条件规则设置对话框

    表 88. 条件规则设置对话框内容

    名称描述
    源规则对象区域指定用于检查规则的对象。选择👉“类”、“网络”或“全部”。
    违反规则对象区域指定用于检查规则的对象。选择👉“层”、“类”或“网络”。
    应用至图层列表指定要检查规则的层。
    现有规则集列表列出已创建的规则集。
    当前规则集区域
    清关对象到对象指定源项目和反对项目之间保持的最小间隙。
    矩阵按钮打开清算规则对话框。

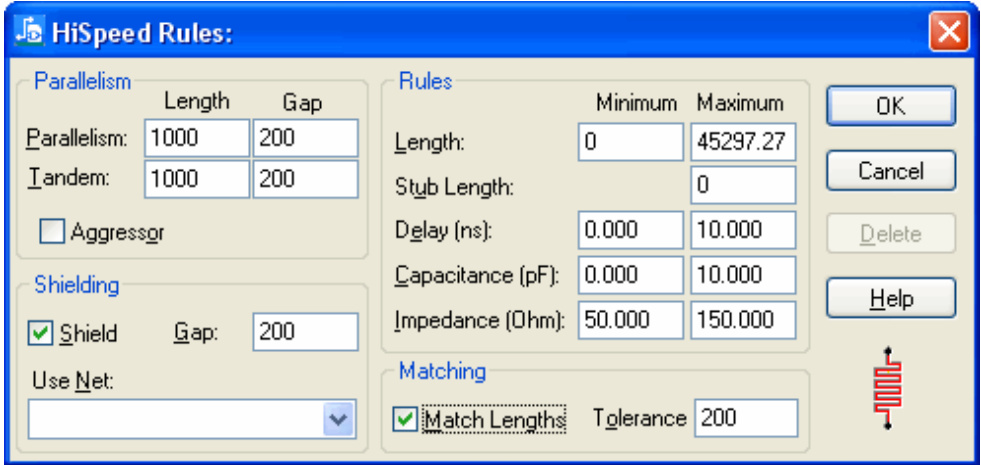

    高速指定并行和串联检查的间隙值。源对抗条目用作串扰条件检查的受害者-攻击者指定。有关更多信息，请参阅设置高速规则。
    创建按钮编译新的规则集参数并向现有规则集列表框添加描述。
    删除按钮从现有规则集列表框中删除选定的规则集

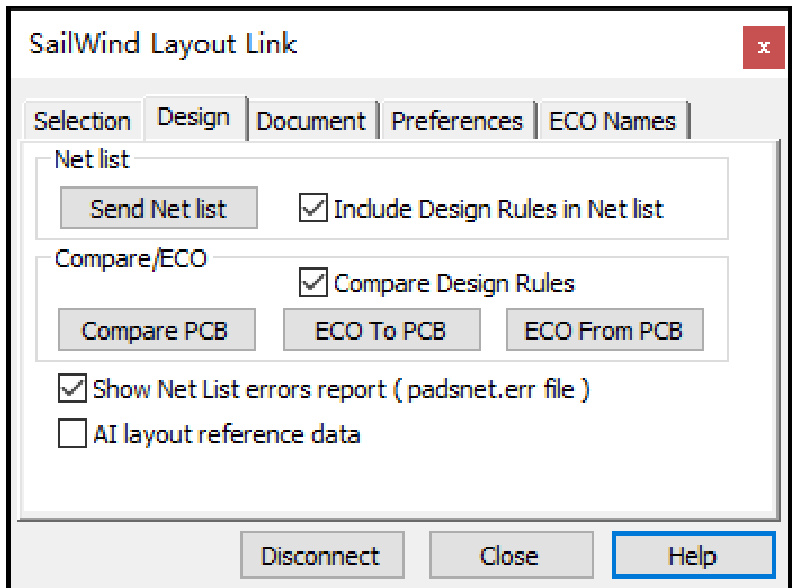

    连接到 SailWind Layout 对话框

    💃访问方式：工具 > SailWind Layout

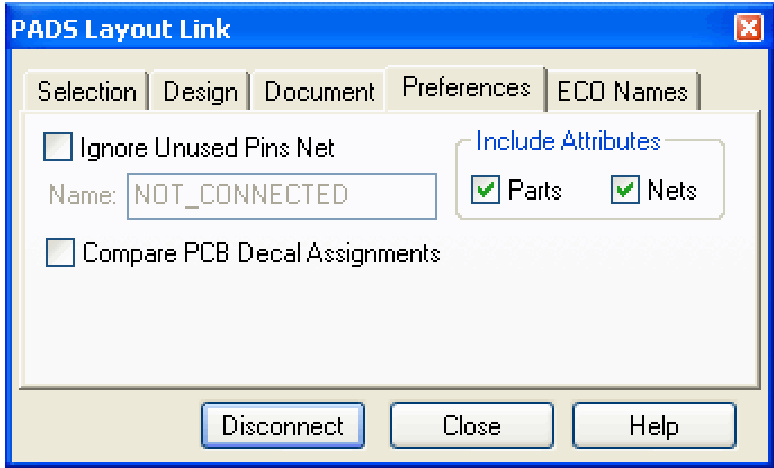

    使用“连接到 SailWind Layout”对话框选择👉与 SailWind Layout的连接。然后，您可以访问“SailWind 布局链接”对话框。

    图 55. 连接到 SailWind Layout 对话框

    表 89. 连接到 SailWind Layout 对话框内容

    名称描述
    新建按钮打开并将 SailWind Logic 连接到 SailWind Layout 的新会话，然后打开 SailWind Layout 链接对话框。提示：如果启动和连接到 SailWind Layout 出现延迟，可能会出现“服务器繁忙”对话框。请稍等片刻，或直到 SailWind Layout 出现在 Windows 任务栏上，然后点击👆“重试”。
    打开按钮在新的 SailWind Layout 会话中打开并连接到现有设计文件，然后打开 SailWind Layout 链接对话框。提示：如果 SailWind Layout 中打开了提示窗口，则可能会出现“服务器繁忙”对话框。点击👆“切换到”按钮并处理提示，以使 SaiiWind Logic 能够连接到 SailWind Layout。

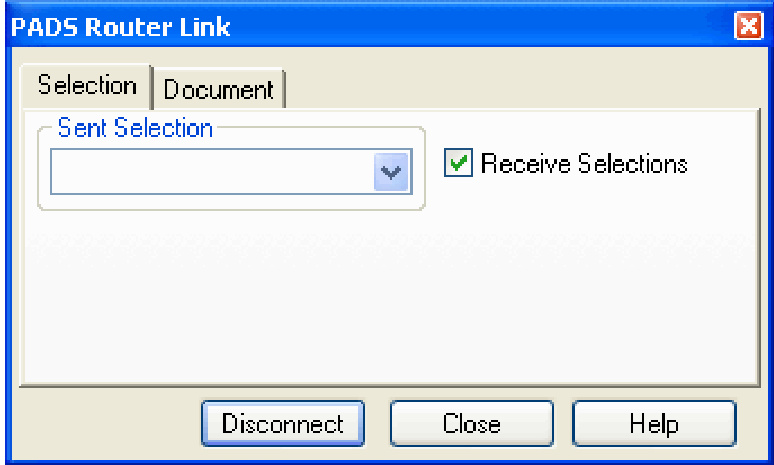

    连接到 SailWind Router 对话框

    💃访问方式：工具 > SailWind Router

    使用“连接到 SailWind Router”对话框选择👉与 SailWind Router 的连接。然后，您可以访问“SailWind Router 链接”对话框。

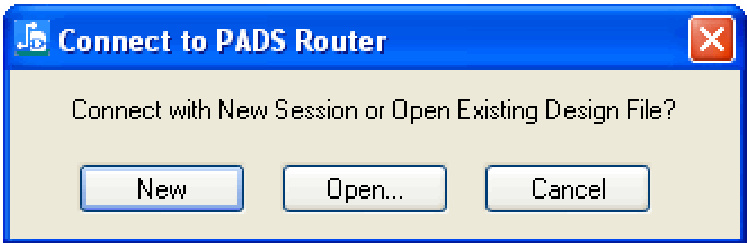

    图 56. 连接到 SailWind Router 对话框

    表 90. 连接到 SailWind Router 对话框内容

    名称描述
    新建按钮打开并将 SailWind Logic 连接到 SailWind Router 的新会话，然后打开 SailWind Router 链接对话框。提示：如果启动和连接 SailWind Router 出现延迟，可能会出现“服务器繁忙”对话框。请稍等片刻，或直至 SailWind Router 出现在 Windows 任务栏上，然后点击👆“重试”。
    打开按钮在新的 SailWind Router 会话中打开并连接到现有设计文件，然后打开 SailWind Router 链接对话框。提示：如果 SailWind Router 中打开了提示窗口，则可能会出现“服务器繁忙”对话框。点击👆“切换到”按钮，并处理提示，使 SaiiWind Logic 能够连接到 SailWind Router。

    检测到崩溃对话框 🚧

    问题说明

    待产品确认

    💃访问方式：除非软件崩溃且在软件 .ini 文件中启用了崩溃检测，否则无法访问此对话框。

    发生崩溃时会打开“检测到崩溃”对话框，您可以通过该对话框将 SailWind 环境的报告以及相关文件保存到压缩的 SailWind 转储文件中，以进行故障排除。

    表 91. 检测到崩溃对话框内容

    名称描述
    评论框您可以描述发生错误时您正在做什么，或者您能想到的任何其他可能有助于调查崩溃的事情。
    附加 BMW 数据复选框您可以添加 BMW 数据和项目文件。这样，客户支持人员就可以回放您在设计中导致崩溃的操作。如果未启用 BMW 功能，则此复选框不可用。另请参阅 BMW 和 BLT。
    保存按钮如果要创建报告文件，必须点击👆“保存”按钮。点击👆“保存”按钮后，系统会弹出“另存为”对话框。创建的文件称为“转储文件”，压缩格式为 .zip。您必须将此文件发送给客服。该文件包含报告、BMW 数据和项目文件。

    生成PDF 对话框

    💃访问方式：主页 > 生成 PDF > 输入📝文件名 > 保存

    您可以创建原理图的智能 PDF，选择👉要共享给组织内其他人的图页。您可以创建彩色或黑白 PDF，其中包含指向元件属性的超链接，并具备搜索功能，方便查找元件和网络。找到某个网络后，即使该网络位于其他页面，您也可以在整个原理图中查找该网络的其他实例。您还可以创建黑白、不可搜索的原理图 PDF。

    WARNING

    要搜索 PDF，您必须用系统字体替换 Stroke 字体

    TIP

    您的系统无需 Adobe® Acrobat® Distiller™ 即可生成PDF。另请参阅打印为 PDF。

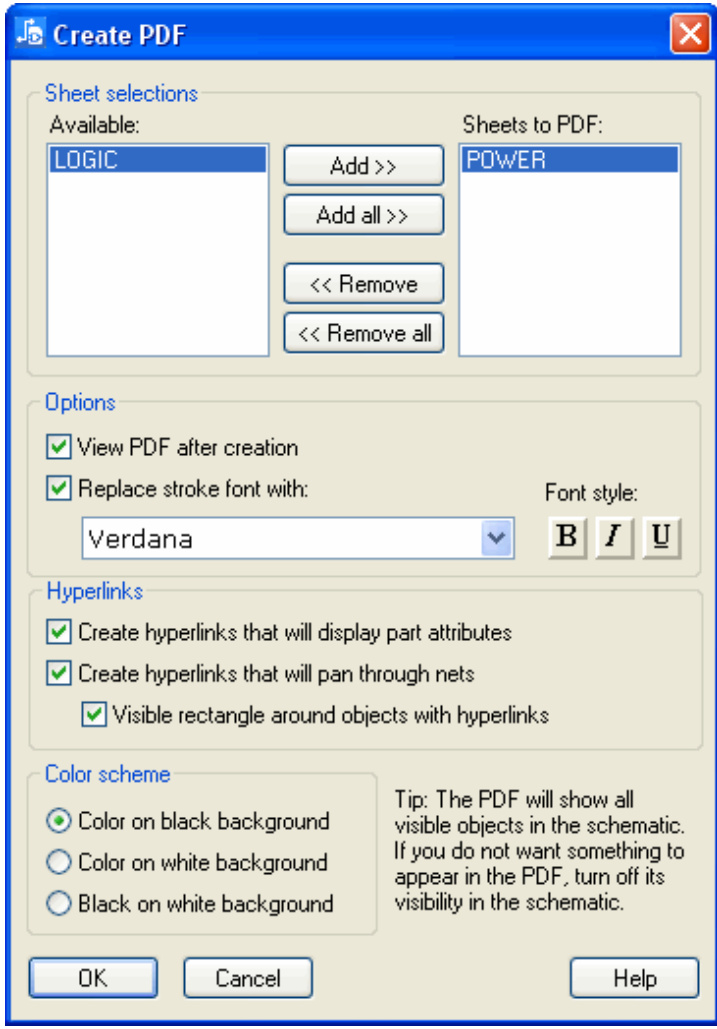

    图 57. 生成PDF 对话框

    表 92. 生成PDF 对话框内容

    名称描述
    可用列表列出所有可用的表格。
    添加>> 按钮将选定的图页移动到“图页至 PDF”列表。
    添加所有 >> 按钮将所有图页移动到“图页至 PDF”列表。
    << 删除按钮将选定的图页移动到可用列表。
    << 全部删除按钮将所有图页移至可用列表。
    图页转 PDF 列表列出您想要 PDF 的表格。
    创建后查看 PDF指定在生成PDF 后打开它。
    将 Stroke 字体替换为指定用系统字体替换“笔划”字体。从列表中选择👉所需的字体。使用“字体样式”按钮添加粗体、斜体或下划线样式。限制：· 仅当您将 Stroke 字体替换为系统字体时，才可以搜索 PDF。没有字体大小控制。每个文本的高度都已设置。
    创建超链接设计中的项目。高度将转换为 PDF 中最接近的点大小。指定以超链接形式创建元件属性列表。
    创建显示零件属性的超链接指定以超链接形式创建零件属性列表。
    创建可在网络中移动的超链接指定创建一个链接，以便平移到该网络或总线的下一个实例。
    限制：
    如果原理图上没有显示网络名称，则无法平移网络。
    带有超链接的对象周围可见的矩形指定创建所有带有可见框的超链接：零件属性周围为黄色，网络和总线名称周围为蓝色。
    限制：
    仅当点击👆上述两个复选框之一时，此复选框才可用。
    颜色方案区域指定要使用的颜色方案。
    提示
    “黑底色”或“白底色”方案中使用的颜色与原理图当前使用的颜色相同。“白底黑字”方案会将原理图上所有当前可见的项目显示为黑色。

    自定义对话框

    使用“命令”选项卡可以将命令添加到菜单或工具栏，或者创建自定义菜单。

    💃访问方式：工具 > 自定义

    自定义对话框，命令选项卡

    💃访问方式：工具 > 自定义 > 命令选项卡

    使用“命令”选项卡可以将命令添加到菜单或工具栏，或者创建自定义菜单。

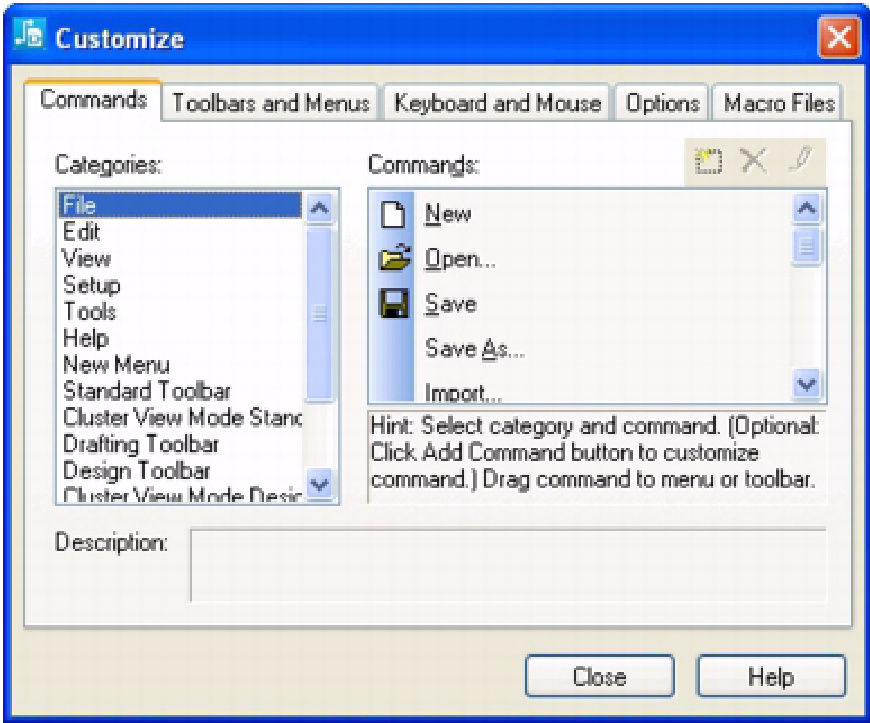

    图 58. 命令选项卡

    表 93. 命令选项卡内容

    名称描述
    类别列表缩小命令列表。
    命令列表可添加到菜单或工具栏的命令列表。
    添加新命令、删除已添加的命令或重命名已添加的命令。

    自定义对话框、键盘和鼠标选项卡

    💃访问方式：工具 > 自定义 > 键盘和鼠标选项卡使用自定义对话框的键盘和鼠标选项卡创建和自定义快捷键。

    图 59.键盘和鼠标选项卡

    表 94. 键盘和鼠标选项卡内容

    名称描述
    模式列表缩小命令列表。
    命令列表可分配快捷键的命令列表。
    添加新命令（打开位于鼠标添加命令对话框）、删除已添加的命令或重命名已添加的命令（打开位于鼠标编辑命令对话框）。
    当前快捷键列表分配给所选命令的快捷键列表。
    添加新的快捷方式（打开分配快捷方式对话框），或删除已添加的快捷方式。
    描述列出所选命令的功能。
    全部重置按钮将选定的工具栏或快捷菜单设置为默认设置。
    举报按钮保存所有当前快捷命令的报告。

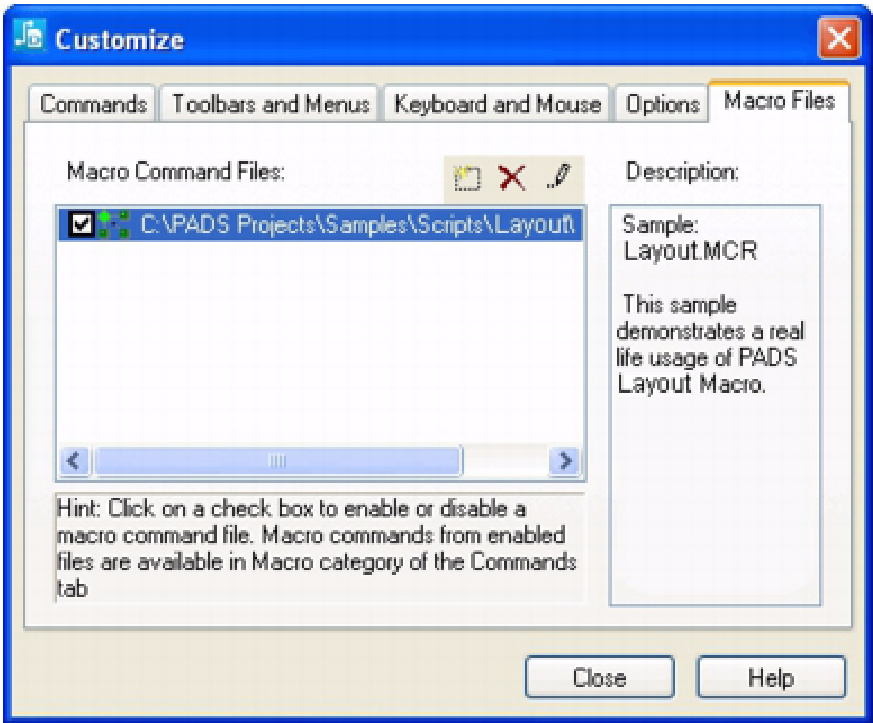

    自定义对话框，宏文件选项卡

    💃访问方式：工具 > 自定义 > 宏文件选项卡

    从宏文件创建命令并使用“宏文件”选项卡将其添加到工具栏和菜单。

    TIP

    要从宏命令文件创建命令，宏命令文件 (.mcr) 必须已存在。您可以通过在 SailWind 工具中录制宏或使用宏语言编写脚本来创建宏。更多信息，请参阅鼠标“宏”。

    图 60. 宏文件选项卡

    表 95. 宏文件选项卡内容

    名称描述
    宏命令文件列表您已打开的宏文件列表。
    将宏添加到列表（打开“打开宏”对话框）、从列表中删除宏或编辑已添加宏的位置。
    描述列出所选宏的功能。

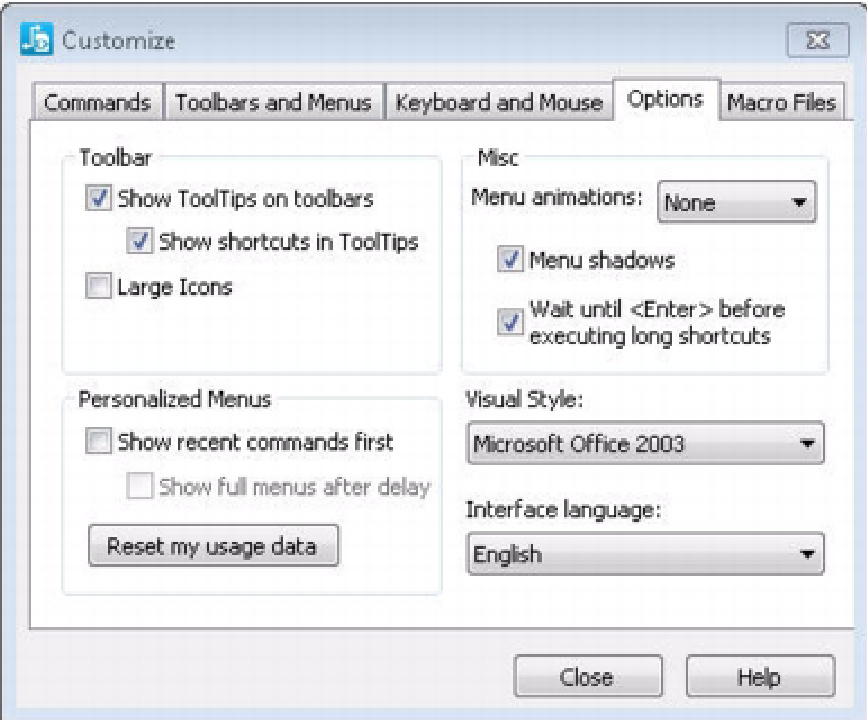

    自定义对话框，选项卡

    💃访问方式：工具 > 自定义 > 选项选项卡

    使用“自定义”对话框的“选项”选项卡更改菜单和工具栏的外观，从而自定义 SailWind 界面。

    图 61. 选项选项卡

    表 96. 选项选项卡内容

    名称描述
    在工具栏上显示工具提示当您将鼠标悬停在工具栏按钮上时，会显示按钮名称。
    在工具提示中显示快捷方式除了工具提示中的名称外，还显示按钮的快捷方式。
    大图标显示大于默认尺寸的工具栏图标。
    菜单动画列表菜单的动画类型：无、展开、滑动或淡入淡出。
    菜单阴影在菜单后面显示阴影。
    等待直到执行长快捷方式延迟执行快捷键，直到您按下 Enter 键。
    首先显示最近的命令在列表顶部显示您最近的菜单命令选择👉。
    延迟后显示完整菜单稍等片刻后显示完整菜单。
    重置我的使用数据按钮将菜单和工具栏恢复为默认命令集。提示：此选项不会撤消您所做的任何明确自定义。
    视觉风格设置工具栏和标题栏的外观。
    界面语言指定所有对话框和消息的显示语言：英语、简体中文。

    自定义对话框、工具栏和菜单选项卡

    💃访问方式：工具 > 自定义 > 工具栏和菜单选项卡

    使用自定义对话框中的工具栏和菜单选项卡来创建自定义工具栏和快捷菜单。

    TIP

    要创建自定义主菜单，请使用“自定义”对话框中的“命令”选项卡。请参阅创建自定义菜单。

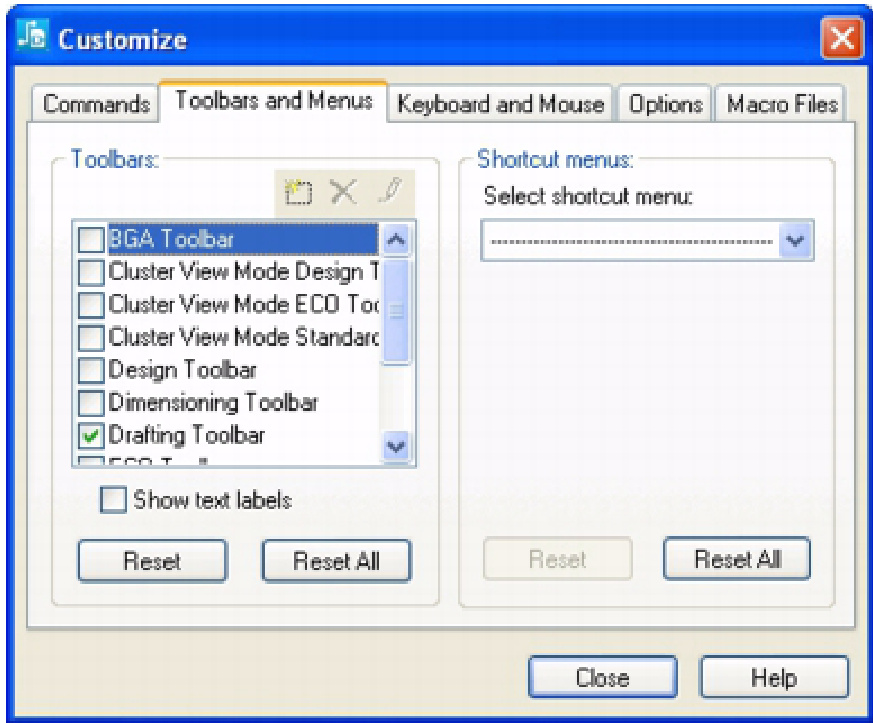

    图 62. 工具栏和菜单选项卡

    表 97. 工具栏和菜单选项卡内容

    名称描述
    工具栏列表指定在主窗口中显示的工具栏。
    添加新的工具栏、删除已添加的工具栏或重命名已添加的工具栏。
    显示文本标签除图标外，还显示按钮上的文本标签
    选择👉快捷菜单指定要自定义的快捷菜单。限制：仅限 SailWind Router。
    重置按钮将选定的工具栏或快捷菜单设置为默认设置。
    全部重置按钮将所有工具栏或快捷菜单恢复为其默认设置。

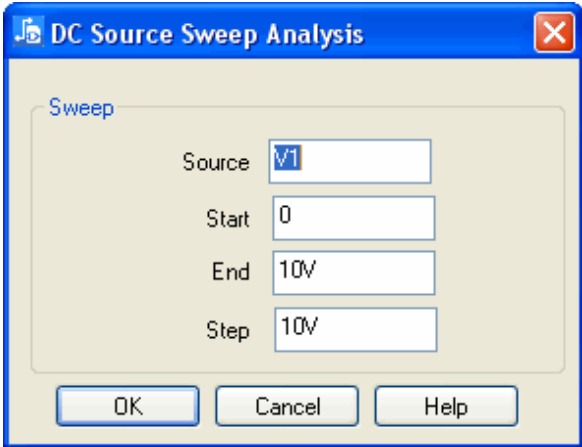

    直流扫描分析对话框

    💃访问方式：工具 > SPICE 网表 > 仿真设置按钮 > 直流扫描按钮

    使用直流源扫描分析对话框专门设置直流扫描分析的选项。

    图 63. 直流源扫描分析对话框

    表 98. 直流源扫描分析对话框内容

    名称描述
    源指定电压或电流源的名称。
    开始指定扫描的起始电压。
    结尾指定扫描的停止电压。
    步骤指定扫描的增量值。

    默认规则对话框

    💃访问方式：设置 > 设计规则 > 默认按钮

    使用默认规则对话框可以定义适用于层次结构中未包含在任何其他规则中的所有对象的规则。

    图 64. 默认规则对话框

    表 99. 默认规则对话框内容

    名称描述
    清除按钮打开清算规则对话框。
    布线按钮打开布线规则对话框。
    高速按钮打开 HiSpeed 规则对话框。
    举报按钮打开规则报告对话框。

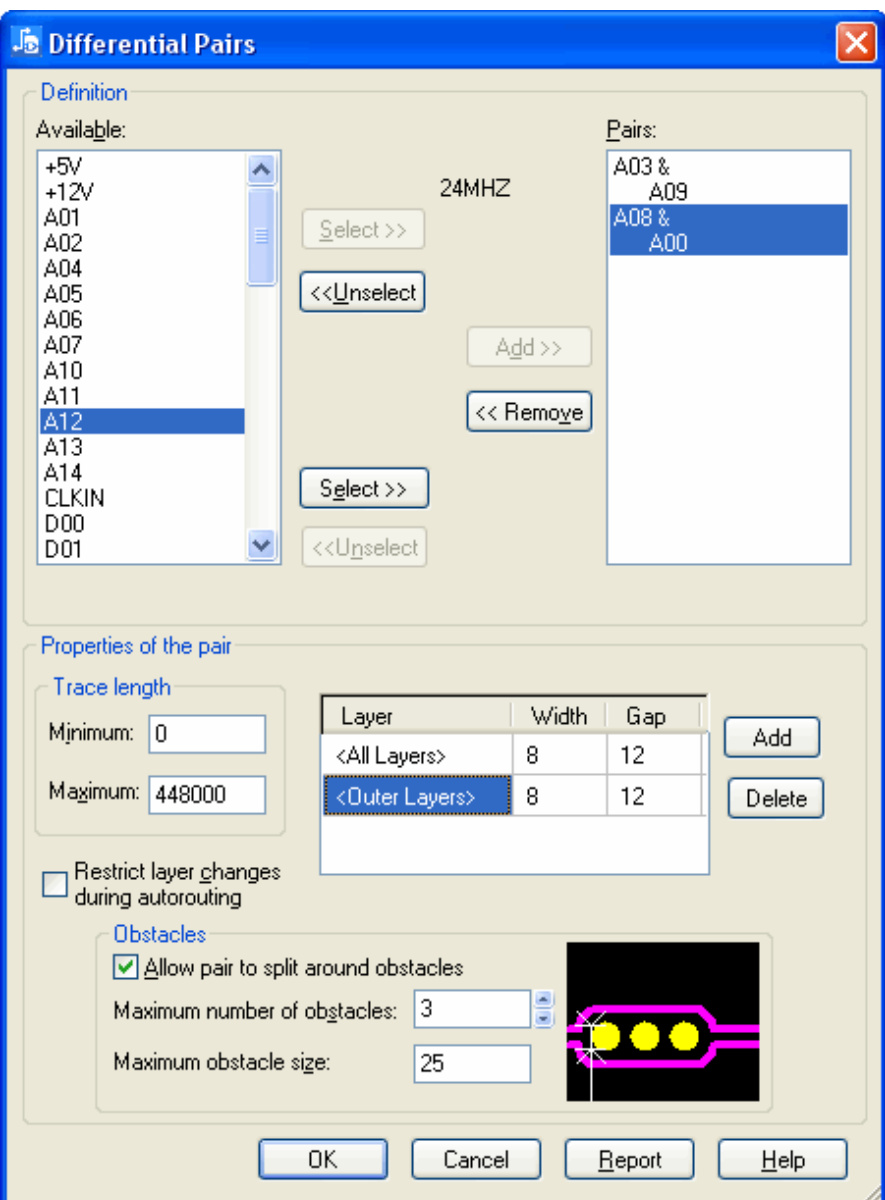

    差分对对话框

    💃访问方式：设置 > 设计规则 > 差分对按钮

    使用“差分对”对话框来识别电气上表现为差分对的网络或管脚对，并定义差分对设计规则。

    图 65. 差分对对话框

    表 100. 差分对对话框内容

    名称描述
    可用列表列出尚未分配给差分对的网络。
    选定列表列出已选择👉的嵌套。
    选择👉>> 按钮将选定的网络移动到选定列表。
    < 将先前选择👉的网络移回可用列表。将先前选定的网络移回可用列表。
    添加>> 按钮将选定列表中的两个网络移动到对列表中。
    < 将“对”列表中的两个网络移动到“可用”列表中。将“对”列表中的两个网络移动到“可用”列表中。
    配对列表列出差分对。
    走线长度面积指定最小和最大走线长度值。
    限制自动布线期间的层更改强制将线对布线到单层。提示：此设置不限制布线时更改层。
    配对表的属性设置每层的宽度和间隙。
    添加按钮向对表的属性中添加一行。
    删除按钮从对表的属性中删除选定的行。
    障碍物区域指定允许通过暂时超出对布线间隙来绕过受控间隙区域中的障碍物进行布线。提示：此设置适用于自动布线，并且在交互布线时不会限制绕过障碍物进行分割。还指定了障碍物的最大数量和最大障碍物的尺寸。提示：起始区或结束区内的障碍物不计算在内。
    举报按钮打开规则报告对话框。

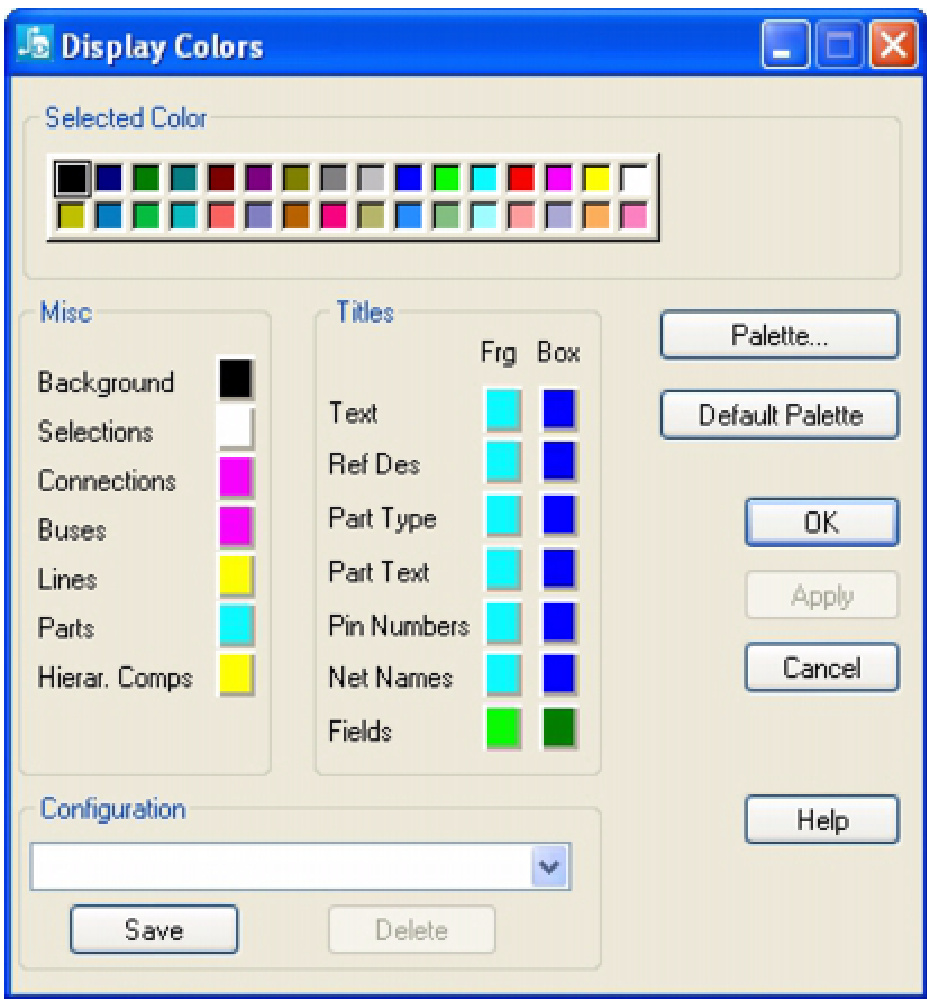

    显示颜色对话框

    💃访问方式：设置 > 显示颜色

    使用“显示颜色设置”对话框设置显示颜色、保存和恢复显示颜色；更改调色板；使对象可见；以及使对象不可见。

    TIP

    对“显示颜色设置”对话框中的颜色配置所做的更改不会应用于禁用的图层。

    图 66. 显示颜色设置对话框

    名称描述
    选定颜色区域从调色板中选择👉一种颜色，分配给图层上的项目。在此处选择👉颜色后，点击👆要分配颜色的项目的“按图层颜色”区域中的图块。
    调色板按钮打开“颜色”对话框，您可以在其中选择👉使用新颜色或自定义要使用的颜色。
    默认调色板按钮将所有颜色和设置重新分配为默认设置。提示 您可以通过保存配置来更改默认设置
    杂项区域并将其命名为 default。将颜色应用于 Misc 区域中的对象，以更改工作区中该对象的颜色。
    标题区要使文本字符串在部分编辑器中可见，请选中✅标题区域中字符串类型旁边的复选框。
    配置清单已保存的配置列表。

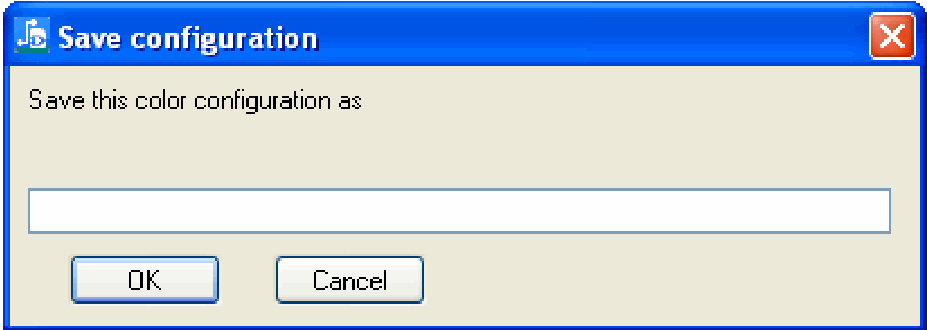

    保存按钮打开保存配置对话框。
    删除按钮从配置列表中删除选定的配置。

    显示颜色对话框 - 元件编辑器

    💃访问方式：在元件编辑器中，设置 > 显示颜色

    在元件编辑器或 CAE 封装编辑器中使用“显示颜色”对话框来控制对象和工作区域的颜色。SailWind Logic 会将元件编辑器项的颜色设置与原理图一起保存。此对话框与原理图编辑器中使用的对话框类似，带有用于显示文本项的复选框。

    图 67. 元件编辑器中的显示颜色对话框

    表 102. 显示颜色对话框内容

    名称描述
    选定颜色在此区域中选择👉一种颜色以应用于项目区域中的图块。
    调色板按钮点击👆可打开“颜色”对话框，您可以在其中指定新颜色或自定义“选定颜色”区域中显示的颜色。
    默认调色板按钮点击👆“默认调色板”可恢复“选定颜色”区域中的默认颜色设置。提示：有关更多信息，请参阅 Microsoft Windows 帮助。
    背景关于更改调色板。将颜色应用于此颜色图块，即可更改元件编辑器工作区中的背景颜色或工作区域表面。提示· 要使某个项目不可见，请将其设置为背景颜色。· 显示项目或使其不可见的颜色选择👉不会影响原理图的绘制。
    选择👉将颜色应用于此颜色图块以更改您在工作区中选择👉的对象的颜色。
    项目区域将颜色应用于项目区域中的对象，以更改该对象在工作区中的颜色。i 提示：某些项目在“框”列中具有颜色设置。框表示文本项周围绘制的框的颜色。此框有两个用途：它指示文本项在打印时的精确大小，从而帮助您避免在移动项时重叠；它提供文本项在非常小的缩放级别下的可见性。
    姓名区要使文本字符串在元件编辑器中可见，请选中✅名称区域中字符串类型旁边的复选框。限制：· 只有在编辑 CAE 封装、管脚封装或编辑单个连接器或页外类型符号的图形时，此区域才可用。· 编辑 CAE 封装时 - 图页编号不可用。· 编辑管脚封装时 - 参考指示器、元件类型名称、属性标签和图页编号不可用。· 编辑页外、电源或接地符号的管脚封装时 - 只有网络名称和图页编号可用。· 编辑单个连接器管脚的图形时 - 只有参考指示器、元件类型名称和属性标签可用。

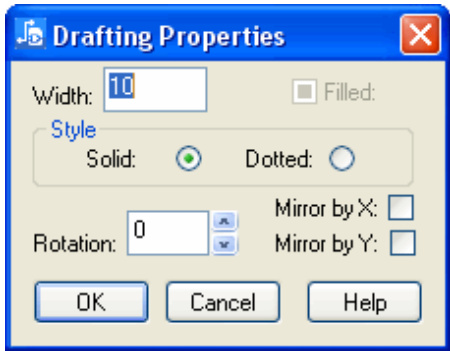

    绘图特性对话框

    💃访问方式：选择👉一个绘图对象 > 右键点击👆 > 特性

    使用“绘图属性”对话框修改选定绘图对象的线宽、样式和方向。

    图 68. 绘图特性对话框

    表 103. 绘图特性对话框内容

    场地描述

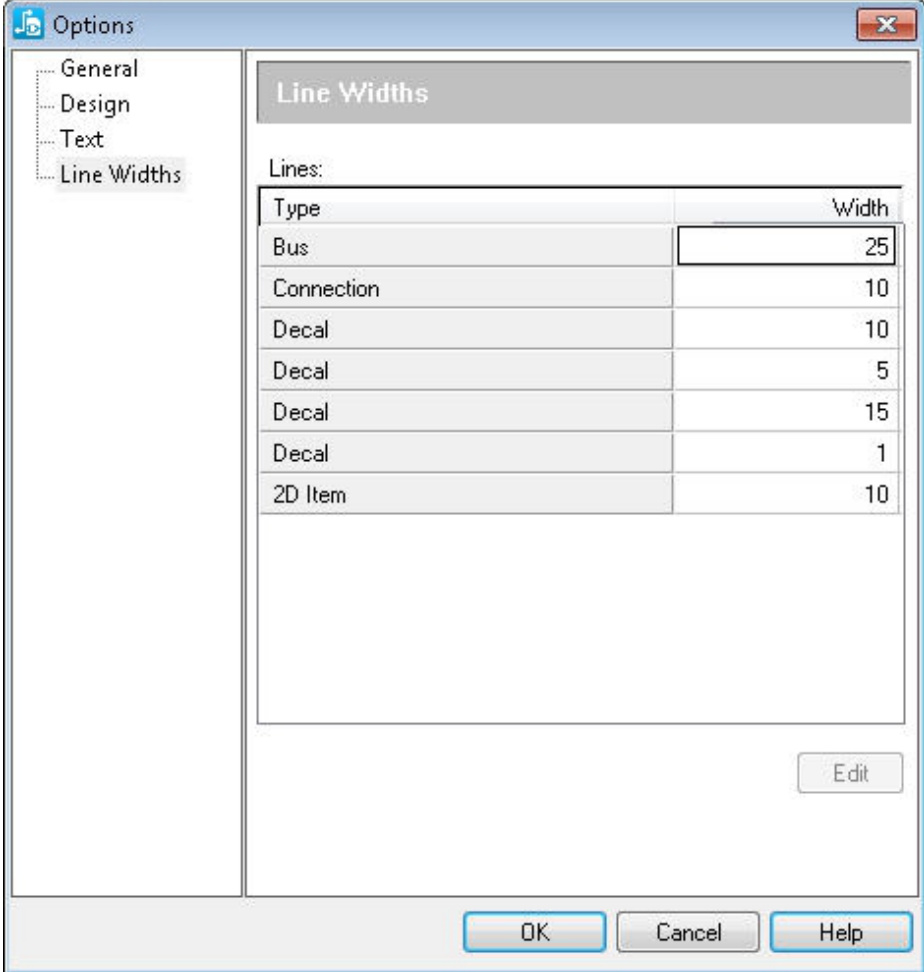

    宽度指定绘图对象的线宽。所选绘图对象的当前线宽将自动显示，如有需要，请更改。提示：使用“选项”对话框中的“线宽”选项卡可更改默认线宽。
    已填充指定从选定的多边形创建填充形状。提示：对于圆形、路径，以及使用“拉弧”来创建填充形状，此选项将灰显。
    样式区域修改多边形。指定选定绘图对象的线条样式选项：实线或虚线。
    旋转从“旋转”列表中指定旋转角度。
    提示
    • 旋转可以是 0 度或 90 度。
    • 选择👉对象时使用的点也是旋转点。
    X 镜像指定在 X（水平）方向上镜像选定的绘图对象。
    Y 镜像指定在 Y（垂直）方向镜像选定的绘图对象。

    编辑按钮图像对话框

    💃访问方式：工具 > 自定义 > 命令选项卡 > 新建按钮 > 选择👉用户定义图像 > 新建或编辑按钮

    使用“编辑按钮图像”对话框来创建或编辑按钮图标。

    图 69. 编辑按钮图像对话框

    表 104. 编辑按钮图像对话框内容

    场地描述
    颜色区域选择👉要与工具一起使用的颜色
    工具区选择👉工具来绘制/编辑按钮的图片或图标

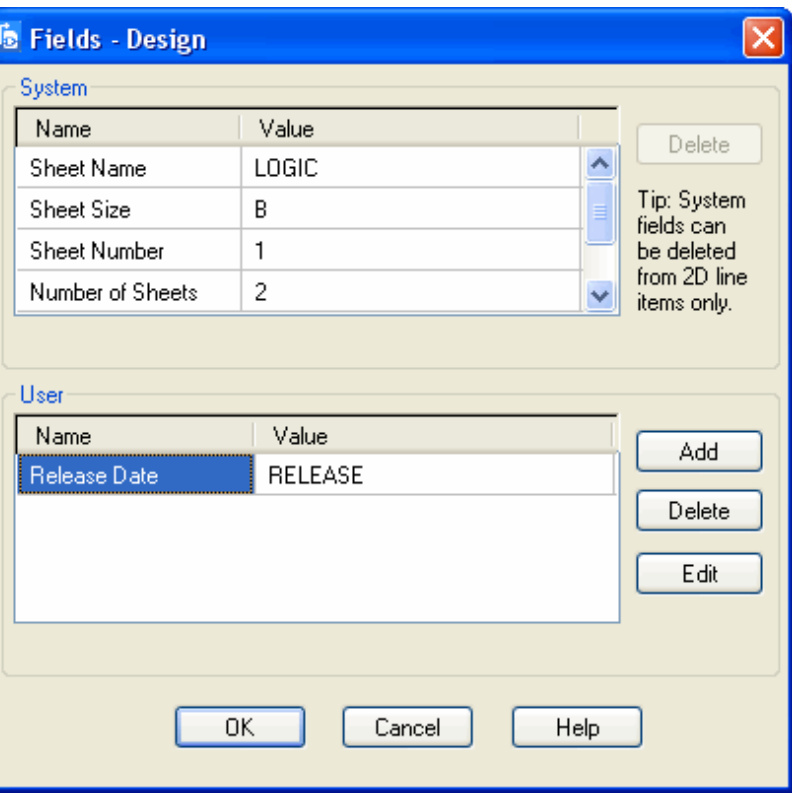

    字段对话框

    💃访问方式：不选择👉任何内容或选择👉 2D 线对象 > 右键点击👆 > 字段

    使用“字段”对话框管理多个字段。您可以管理整个原理图或 2D 线对象中的字段。

    图 70. 字段对话框

    表 105. 字段对话框内容

    场地描述
    系统显示设计中所有系统字段的名称和值。
    删除按钮移除选定的行。限制：只能从二维行项目中删除系统字段。
    用户显示设计中所有用户字段的名称和值
    添加按钮在列表底部插入一行，您可以在其中添加新字段。
    删除按钮移除选定的行。
    编辑按钮使选定的单元格可供编辑。提示：您也可以双击单元格来编辑内容。

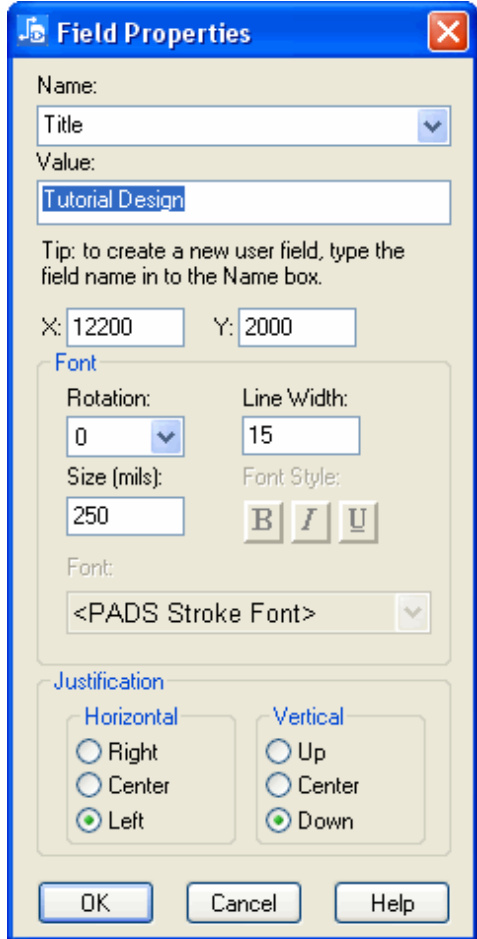

    字段特性对话框

    💃访问方式：选择👉一个字段 > 右键点击👆 > 属性

    使用“字段属性”对话框可以修改字段名称或更改其文本大小、方向或对齐方式。

    图 71. 字段特性对话框

    表 106. 字段特性对话框内容

    名称描述
    名称字段的名称。输入📝新的字段名称或选择👉现有的字段名称进行更改。
    价值指定原理图中所希望的文本。
    X/Y输入📝坐标以将文本放置在指定位置。
    旋转指定文本的旋转：0 度或 90 度。
    线宽仅指定笔划字体的线宽。

    表 106. 字段特性对话框内容 (续)

    名称描述
    尺寸指定字体大小。大小（pts）：这是字体大小（以点为单位），用于系统字体。大小（mils）：这是字体字符高度，用于笔划字体。该大小指的是最高字符的高度。
    字体样式允许您将字体样式更改为粗体、斜体和下划线。限制：仅限系统字体。
    字体列表可用的字体。这里列出了笔划字体或系统字体。您可以在“字体”对话框中选择👉要使用的字体类型。
    提示
    • 选择👉笔划字体或系统字体。
    • 对于系统字体，您还可以点击👆字体样式按钮，或
    任意组合样式：B 表示粗体，I 表示斜体，U 表示下划线。
    水平/垂直对齐指定文本的水平（右、中、左）对齐和垂直（上、中、下）对齐。

    字体替换对话框

    💃访问方式：当您打开使用系统上未安装的字体创建的设计时，Fon Replacement 对话框会自动打开。

    使用“字体替换”对话框来管理如何在设计中替换缺失的字体。

    TIP

    如果设计使用了您系统上未安装的字体或字符集，则在您预期显示文本或符号的位置会出现空框。字体替换过程完成后，符号即可正常显示。

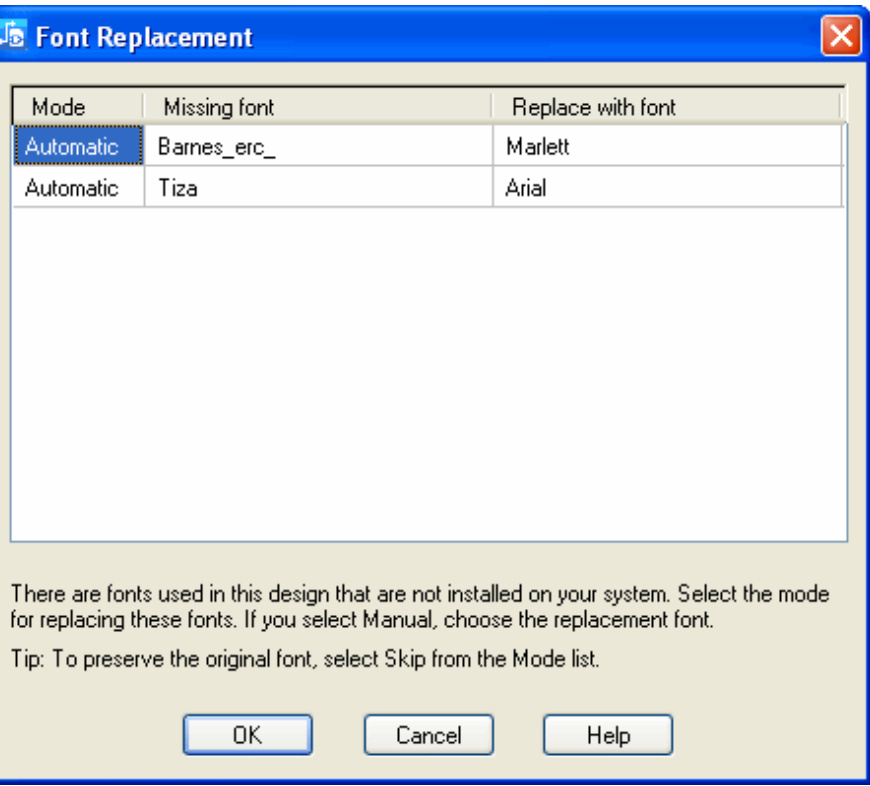

    图 72. 字体替换对话框

    表 107. 字体替换对话框内容

    名称描述
    模式指定替换此字体的模式。· 自动 — 指定使用 SailWind Layout 选择👉的字体自动替换字体。· 手动——指定用从“替换为字体”列表中选择👉的字体替换该字体。· 跳过 — 指定保留原始字体。
    缺少字体您的系统中缺少的此设计中的字体名称。
    用字体替换如果选择👉“手动”，则会列出可用于替换缺失字体的字体。如果选择👉“自动”，则会列出 SailWind Layout 选择👉的用于替换缺失字体的字体。
    TIP

    替换字体时，请遵循以下事项：

    • 您可以选择👉某些字体进行自动替换，选择👉其他字体进行手动替换，还可以选择👉完全跳过其他字体替换。
    • 您可以在同一设计中组合使用笔划字体和系统字体。
    • 您必须为设计中创建的每个文本字符串和/或标签设置字体。设置文本字符串或标签的字体后，您可以使用“属性”对话框将字体和字体特性应用于您使用“属性”对话框选择👉进行修改的所有对象。
    DANGER
    • 如果设计使用了系统中未安装的字体或字符集，则文件加载时会自动启动字体替换过程。在此过程中，系统会要求您选择👉用于替换系统中缺失字体的字体。
    • 启用“填充”模式后，RS274X Gerber 格式支持系统字体文本。系统字体文本将以一组填充多边形的形式输出为 Gerber 格式。
    • RS-274D CAM 输出格式不支持系统字体。如果您尝试将此格式与系统字体一起使用，程序会显示警告消息。如果继续操作，系统字体将无法输出。您应该使用带有系统字体的 274X 格式。
    • 不支持 Type 1 字体。

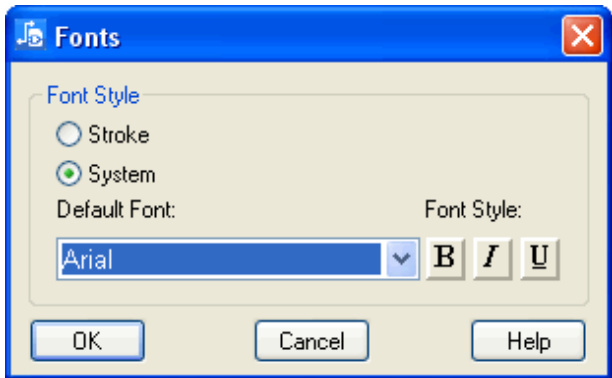

    字体对话框

    💃访问方式：设置 > 字体

    使用“字体”对话框来设置或更改设计中要使用的字体。

    WARNING

    如果原理图使用了系统中未安装的字体或字符集，则文件加载时会自动启动字体替换过程。在此过程中，系统会要求您选择👉要替换系统中缺失的字体。

    TIP

    如果要更改字体大小，请参阅修改元件类型标签。

    图 73. 字体对话框

    表 108. 字体对话框内容

    名称描述
    字体样式您可以使用的字体：·Stroke ·系统
    默认字体列表指定您想要使用的系统字体

    从库中获取绘图项目对话框

    💃访问方式：原理图编辑工具栏 > 从库中添加 2D 线按钮

    使用“从库中获取绘图项”对话框将 2D 线项从可用库加载到当前原理图。

    图 74. 从库中获取绘图项目对话框

    表 109. 从库中获取绘图项目对话框内容

    场地描述
    预览区域显示选定的门封装
    起草项目根据筛选条件设置列出可用的绘图项目
    库列表指定您想要使用的库。
    项目缩小搜索范围。您可以使用上的通配符或表达式。星号 (*) 显示列表中的所有元件。
    应用按钮在库中搜索指定的项目。

    从库中获取门封装对话框

    💃访问方式：工具 > 元件编辑器 > 打开按钮 > 选择👉 CAE 封装 > “确定”按钮

    使用“从库中获取门封装”对话框在元件编辑器中打开现有的 CAE 封装。

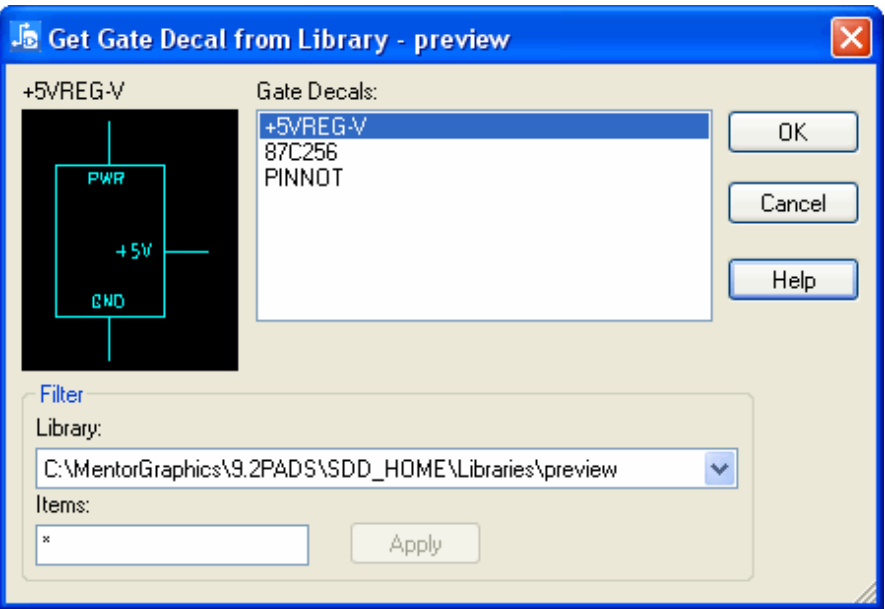

    图 75. 从库中获取门封装对话框

    表 110. 从库中获取门封装对话框内容

    场地描述
    预览区域显示选定的门封装
    门封装根据筛选条件设置列出可用的门封装。
    库列表指定您想要使用的库。
    项目缩小搜索范围。您可以使用上的通配符或表达式。星号 (*) 显示列表中的所有元件。
    应用按钮在库中搜索指定的项目。

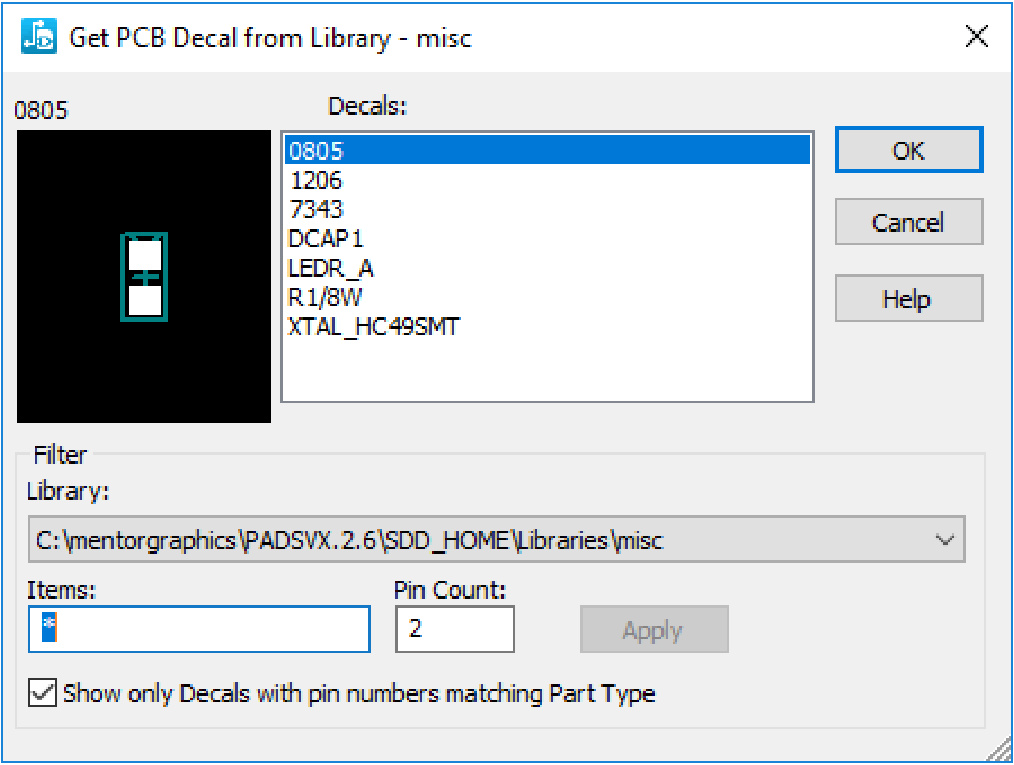

    从库中获取 PCB 封装对话框

    💃访问方式：选择👉元件 > 右键点击👆 > 特性 > PCB 封装按钮 > 浏览按钮

    使用“从库中获取 PCB 封装”对话框在库中搜索 PCB 封装。

    图 76. 从库中获取 PCB 封装对话框

    表 111. 从库中获取 PCB 封装对话框内容

    名称描述
    图片区域显示在封装区域中高亮显示的 PCBdecal。
    封装列出选定库或所有库中可用的 PCB 封装。
    库列表列出您可用的库。
    筛选在选定的库（或多个库）中搜索特定元件或条目名称，或与上的通配符或表达式匹配的名称。使用“库”下拉列表选择👉特定的库目录或“所有库”设置。输入📝 * 可查看选定库中的所有元件或条目。点击👆“应用”可搜索库并显示搜索结果。

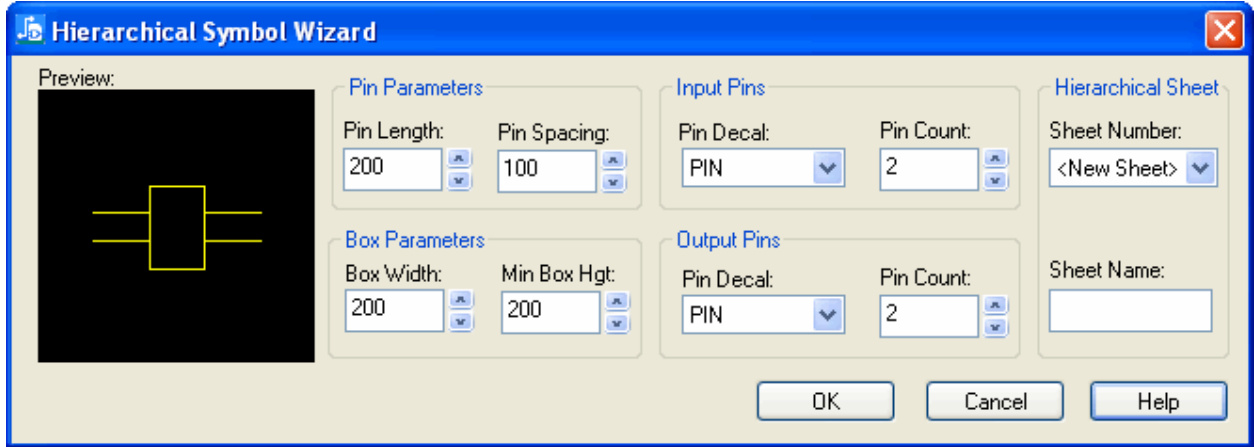

    层次化符号向导对话框

    💃访问方式：原理图编辑工具栏 > 新建层次化符号按钮

    使用“分层符号向导”对话框，可以按照自上而下或自下而上的设计结构创建新的分层符号。符号创建方法会根据所使用的结构而有所不同。

    图 77. 分层符号向导对话框

    表 112. 分层符号向导对话框内容

    名称描述
    预览在符号出现在元件编辑器中之前显示符号边框。显示基于当前设置。
    管脚参数区域· 管脚长度 — 设置端子连接点与封装边框之间的距离。此选项不会调整管脚封装的长度。· 管脚间距 — 指定相邻管脚之间的间距。
    框参数区域· 框宽度 - 设置封装边框的宽度。管脚封装会向左或向右移动以适应框宽度。· 最小框高度 - 设置封装边框的最小高度。如果输入📝的值大于容纳输入📝或输出管脚数量所需的值，则会在封装底部添加空间。提示：输入📝值或使用箭头按钮。
    输入📝管脚区域· 管脚封装 — 指定管脚封装的类型。· 管脚数 — 指定自上而下设计过程中新图页分层符号的输入📝管脚数。提示：输入📝值或使用箭头按钮。
    输出管脚区域· 管脚封装 - 指定管脚封装的类型。· 管脚数 - 指定自上而下设计过程中新图页分层符号的输出管脚数。提示：输入📝值或使用箭头按钮。
    分层图页区域• 图页编号 — 列出集合中的图页或仅列出自上而下设计的选项。限制：对于自下而上的设计，此列表永远不会显示当前图页，因为您可以将代表当前图页的符号放置在当前图页上。. 图页名称 — 指定分层符号的名称。

    HiSpeed 规则对话框

    💃访问方式：设置 > 设计规则 > 默认按钮 > 高速按钮

    使用 HiSpeed Rules 对话框定义并行度、串联、屏蔽、布线长度、短截线长度、延迟、电容、阻抗和匹配长度的规则。

    TIP

    使用 HiSpeed 规则时，请遵循以下事项：

    • 导入 SailWind 后，EDC（动态电性能检查）例行检查布线后是否正确满足规则（屏蔽和匹配长度除外）。
    • 您可以使用条件规则设置对话框将高速配置保存为一个集合，或者仅当它与上的层次顺序的不同级别接触时才应用于选定项目。

    图 78. HiSpeed 规则对话框

    表 113. HiSpeed 规则对话框内容

    名称描述
    并行性限制同一层上不同网络中走线之间的距离。提示 · 长度定义了允许的最大平行/串联距离。· 间隙定义了走线之间的最小间隙，低于该间隙，
    串联适用并行/串联规则。限制不同层上不同网络的走线可以一起运行的距离。
    侵略者指定在并行/串联检查期间网络是否是干扰源。
    规则区域指定以下各项的最小值和最大值：
    • 长度 - 定义最小长度和最大长度。
    • 短截线长度 - 指定最大短截线长度。短截线长度
    是从 T 点到布线终点的距离。
    • 延迟 - 定义最小延迟时间和最大延迟时间（以纳秒为单位）。
    • 电容 - 定义最小电容和最大电容（以皮法为单位）。
    • 阻抗 - 定义最小阻抗和最大阻抗（以欧姆为单位）。
    提示
    这些文本框将走线宽度限制在一个值范围内。
    建议在布线开始时为走线分配该宽度。布线程序会遵循最小值和最大值，因为必须使用走线宽度来实现某些高速布线功能，例如阻抗匹配。
    盾指定将某些网络排列为屏蔽其他网络；“使用网络”列表框中的网络将在选定网络的两侧上下布线，以防止干扰。
    提示
    您只能在“层定义”对话框中指定与平面层关联的网络来屏蔽其他网络。如果没有平面层，“屏蔽”区域将灰显。
    差距指定屏蔽间隙的值。
    使用网络指定用作屏蔽的网络。
    匹配长度指定您想要使用长度匹配。
    宽容指定匹配长度组中的最短长度和最长长度之间允许的最大差异。
    删除按钮从您的规则层次结构中移除这组高速规则。
    提示：
    您无法删除默认高速规则。

    已安装选项对话框 🚧

    问题说明

    待产品确认

    💃访问方式：帮助 > 已安装的选项 > 许可证文件选项卡

    使用“许可证文件”选项卡选择👉并查看许可证文件信息，可以是实际许可证文件（对于节点锁定许可）或与服务器许可证相关的功能使用状态（对于浮动许可）

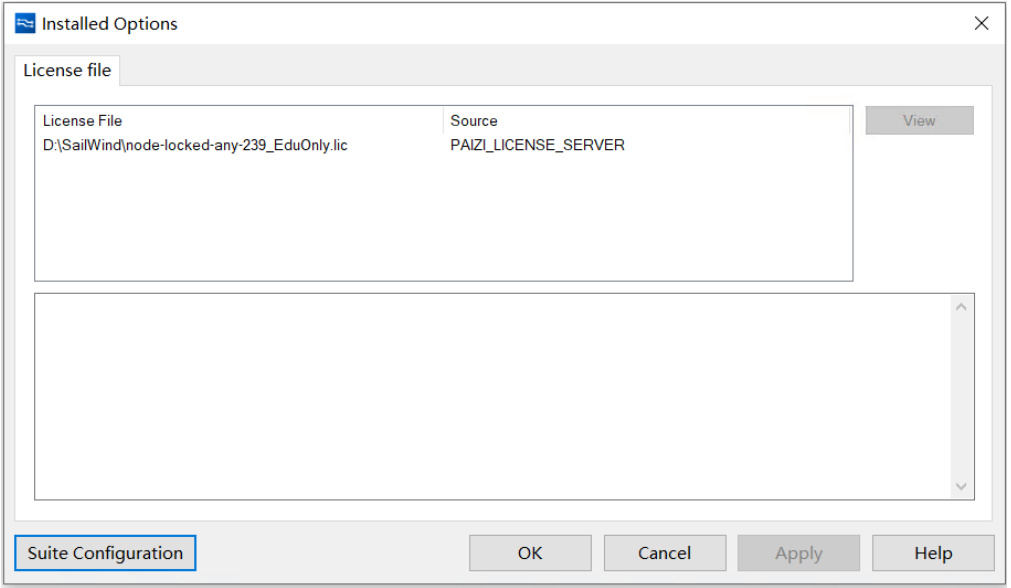

    图 79. 已安装选项对话框，许可证文件选项卡

    表 114. 已安装选项对话框，许可证文件选项卡内容

    名称描述
    许可证文件显示许可证文件的位置。
    来源显示许可证的来源。
    查看按钮指定在视图区域显示选定的许可证文件。例外：仅限节点锁定许可证。
    状态按钮指定显示所选功能的使用情况信息。例外：仅适用于浮动许可证。
    查看区域点击👆“查看”（节点锁定许可证）或“状态”（浮动许可证）后显示所选许可证文件信息。
    套件配置按钮打开 SailWind Suite 配置对话框。限制：仅适用于浮动/基于服务器的许可证、不同 SailWind Suites 的混合或非捆绑许可证和套件的混合。

    库列表对话框

    💃访问方式：主页 > 库 > 管理库列表按钮

    将元件添加到设计中时，您可以从库中检索有关该元件的信息。“库列表”对话框包含要搜索的库列表。搜索库时，将按照其列出的顺序进行，从列表中的第一个库开始。

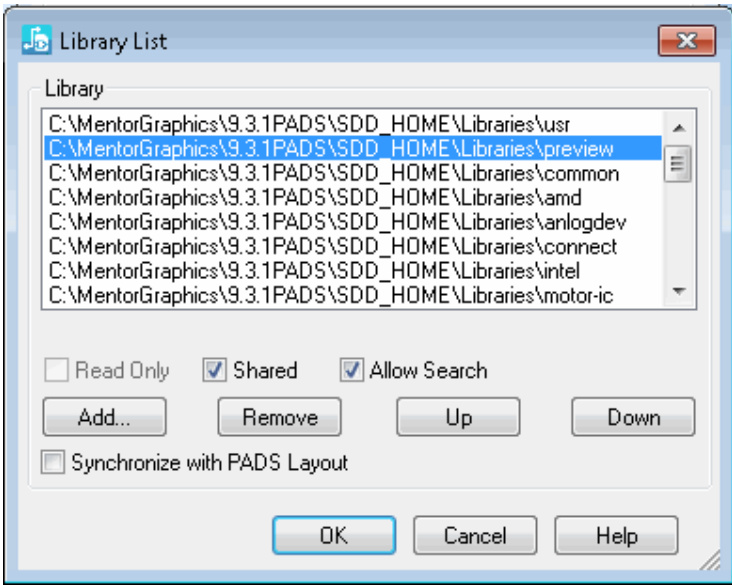

    图 80. 库列表对话框

    表 115. 库列表对话框内容

    名称描述
    库列表当前列在库管理器库列表中的库。
    只读仅为状态指示器；此框始终不可用。
    共享通过网络共享库。这使得多个用户可以同时访问库文件。
    允许搜索在执行涉及库的操作（例如添加元件）时包含该库。
    添加按钮将库添加到库列表。
    删除按钮从库列表中删除一个库。
    向上/向下按钮移动库列表中库的顺序。
    与 SailWind Layout 同步指定将库设置从 SailWind Logic 推送到 SailWind Layout。

    库管理器对话框

    💃访问方式：主页 > 库

    使用库管理器执行与编辑和复制库内容相关的操作。

    图 81. 库管理器对话框

    表 116. 库管理器对话框内容

    名称描述
    库列表可供您使用的库列表。
    创建新库按钮打开“新库”窗口，您可以在其中指定新库的名称和位置。
    管理库列表按钮打开库列表对话框。
    属性管理器按钮打开管理属性库对话框。
    预览区域显示在筛选条件列表中选择👉的项目。
    过滤区域按封装、零件、线条或逻辑缩小筛选列表。
    您可以在筛选框中使用上的通配符进一步缩小列表范围。
    提示：
    在框中添加星号“*”可显示所有项目。
    筛选列表您选择👉的过滤区域的结果。
    新建按钮采取的操作取决于筛选条件。
    • 封装 — 在新封装上打开 PCB 封装编辑器。
    • 零件 — 在未命名零件上打开零件信息对话框的“门”选项卡。
    • 线条 — 不可用。没有专门的库线条编辑器。
    使用绘图工具创建或编辑线条并将其保存到库中。
    • 逻辑 — 不可用。使用 SailWind Logic 创建或编辑 CAE 封装。
    限制：
    当“库”设置为“（所有库）”时，此按钮不可用。
    另请参阅向库添加项目。
    编辑按钮采取的操作取决于筛选条件。
    • 封装 — 在选定封装上打开 PCB 封装编辑器。
    • 零件 — 在选定零件上打开零件信息对话框的“门”选项卡。
    • 线条 — 不可用。没有专门的库线条编辑器。
    使用绘图工具创建或编辑线条并将其保存到库中。
    • 逻辑 — 不可用。使用 SailWind Logic 创建或编辑 CAE 封装。
    限制：
    当“库”设置为“（所有库）”时，此按钮不可用。
    另请参阅“编辑库中的项目”。
    删除按钮从库中移除选定的项目。
    限制：
    当“库”设置为“（所有库）”时，此按钮不可用。
    另请参阅从库中删除项目。
    复制按钮将选定项目复制到另一个名称或另一个库。限制：
    当“库”设置为“（所有库）”时，此按钮不可用。
    另请参阅复制库项目。
    导入按钮从 ASCII 文件导入库数据。文件类型取决于筛选条件。
    限制：
    当“库”设置为“所有库”时，此按钮不可用。
    另请参阅导入库数据。
    导出按钮将库数据导出到 ASCII 文件。文件类型取决于筛选条件。
    限制：
    当“库”设置为“所有库”时，此按钮不可用。
    另请参阅“导出库数据”。
    列出到文件按钮采取的操作取决于筛选条件。
    • 封装 — 在单个库中生成 PCB 封装列表。
    • 零件 — 在单个库或所有库中生成零件列表，并包含所选属性。
    • 线条 — 在单个库中生成线条项目列表。
    • 逻辑 — 在单个库中生成 CAE 封装或逻辑符号列表。
    限制：
    当“库”设置为“（所有库）”时，此按钮对除零件之外的所有库均不可用。

    记录测试对话框

    💃访问方式：输入📝 BLT > 并按 Enter 键。如果没有任何反应，请关闭 SailWind Logic 并重新启动。

    使用 BLT 重播 BMW 创建的会话回放媒体。

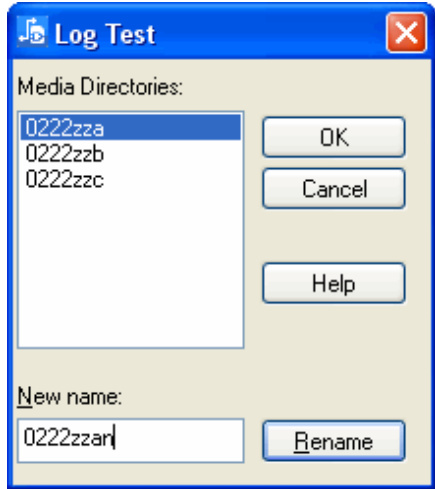

    图 82. 日志测试对话框

    表 117. 日志测试对话框内容

    名称描述
    媒体目录列出会话播放媒体文件。
    新名称指定重命名选定的媒体目录。
    重命名按钮将选定的媒体目录重命名为新名称框中的名称。

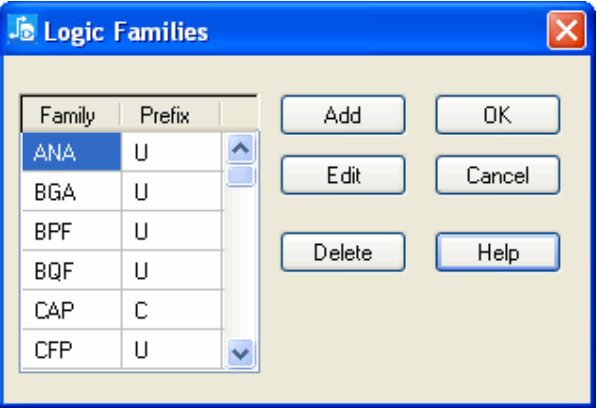

    逻辑系列对话框

    💃访问方式：工具 > 元件编辑器 > 编辑电参数按钮 > 常规选项卡 > 系列按钮

    使用逻辑系列对话框添加、删除或修改逻辑系列名称和默认参考指示器前缀。

    图 83. 逻辑系列对话框

    表 118. 逻辑系列对话框内容

    名称描述
    家庭专栏列出逻辑系列。
    前缀列列出逻辑系列的前缀
    添加按钮向表中添加一行。
    编辑按钮使选定字段可编辑。
    删除按钮移除选定的行。

    建立字段对话框 🚧

    问题说明

    待产品确认

    💃访问方式：选择👉文本字符串 > 右键点击👆 > 建立字段

    使用“创建字段”对话框将现有文本字符串更改为字段。

    图 84. 创建字段对话框

    表 119. 创建字段对话框内容

    名称描述
    名单列出所有可用的字段。
    价值该字段的值。限制：由于值源自您的系统，因此系统字段的“值”框不可用。
    X/Y输入📝坐标以将字段放置在指定位置。提示 将这些留空以将字段附加到鼠标并点击👆以指示位置。
    旋转指定文本的旋转：0 度或 90 度。
    线宽仅指定笔划字体的线宽。文本笔划线宽
    尺寸指定字体大小。字体大小（pts）：系统字体显示字体大小（以磅为单位）。字体大小（mils）：笔划字体显示字体字符高度。“size”指的是最高字符的高度。
    字体样式允许您将字体样式更改为粗体、斜体和下划线。限制：仅限系统字体。
    字体列表可用的字体。这里列出了笔划字体或系统字体。您可以在“字体”对话框中选择👉要使用的字体类型。
    提示
    • 选择👉笔划字体或系统字体。
    • 对于系统字体，您还可以点击👆字体样式按钮，或
    任意组合样式：B 表示粗体，I 表示斜体，U 表示下划线。
    水平/垂直对齐指定文本的水平（右、中、左）对齐和垂直（上、中、下）对齐。

    管理库特性对话框

    💃访问方式：主页 > 库 > 属性管理器按钮

    使用“管理属性库”对话框列出库中的属性名称，并向库中添加属性、重命名属性或从库中删除属性。

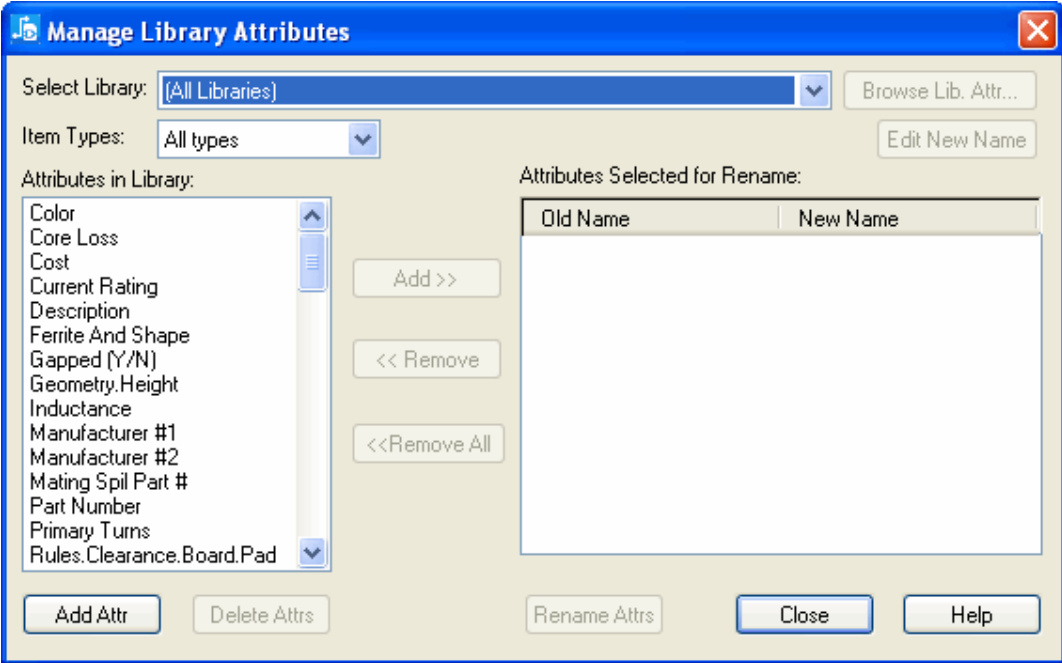

    图 85. 管理属性库对话框

    表 120. 管理属性库对话框内容

    名称描述
    选择👉库列表可供您使用的库列表。
    项目类型列表过滤库中的属性列表中的项目类型。
    浏览属性库按钮打开浏览属性库对话框。提示：仅当选择👉了重命名所选属性列表中新名称列中的属性时，此功能才可用。
    编辑新名称按钮使选定属性的名称可编辑。提示：仅当选择👉了“重命名所选属性”列表中“新名称”列中的属性时，此功能才可用。
    库列表中的属性所选库中的属性列表。
    添加 >> 按钮将选定属性添加到重命名列表。
    << 删除按钮从重命名列表中删除选定的属性。
    << 全部删除按钮从重命名列表中删除所有属性。
    选定的重命名属性列表您选择👉重命名的属性列表。
    添加属性按钮打开向库添加新特性对话框。
    删除属性按钮从选定的库中删除选定的属性。
    重命名属性按钮重命名选定库中所有已赋予新名称的属性。

    管理原理图特性对话框

    💃访问方式：编辑 > 属性管理器

    使用“管理原理图属性”对话框管理原理图级别的属性。您可以创建新属性并将其自动分配给设计中的每个元件。您还可以重命名或删除原理图中的属性。所有元件都会自动更新。

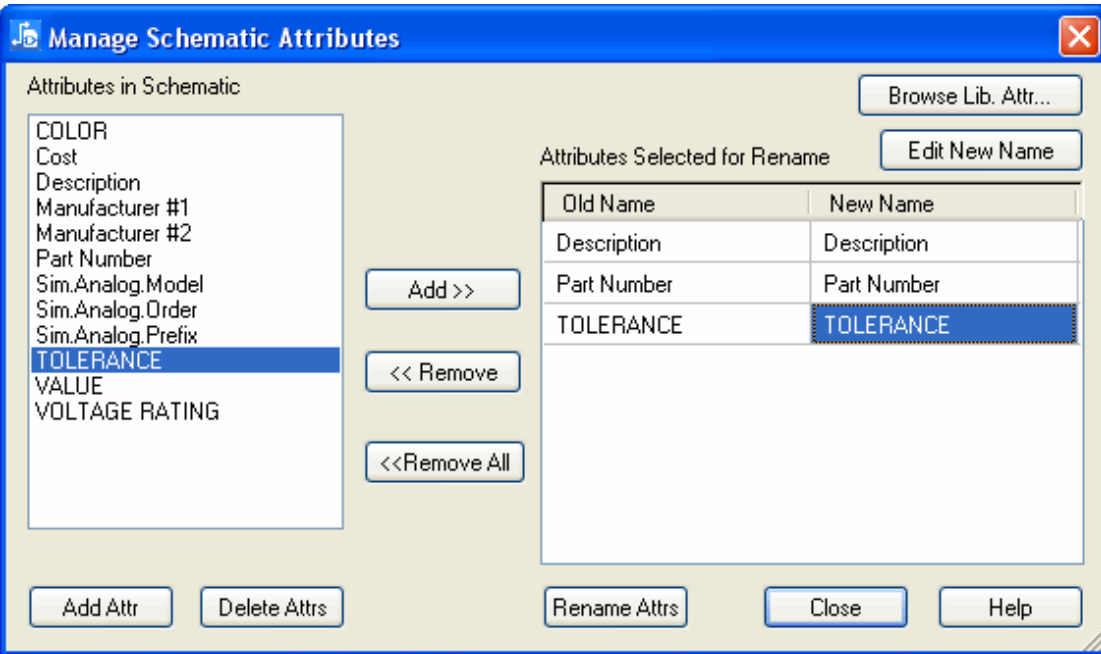

    图 86. 管理原理图特性对话框

    表 121. 管理原理图特性对话框内容

    名称描述
    示意图列表中的属性示意图中的属性列表。
    添加 >> 按钮将选定属性添加到重命名列表。
    << 删除按钮从重命名列表中删除选定的属性
    << 全部删除按钮从重命名列表中删除所有属性。
    选定的重命名属性列表您选择👉重命名的属性列表。
    浏览属性库按钮打开浏览属性库对话框。
    编辑新名称按钮使选定的属性名称可编辑。提示：仅当新名称中的属性
    添加属性按钮打开“向库添加新属性”对话框。
    删除属性按钮从选定的库中删除选定的属性。
    重命名属性按钮重命名选定库中所有已赋予新名称的属性。

    媒体向导对话框

    💃访问方式：输入📝 BMW > 按 Enter 键

    BMW（(Basic Media Wizard 基本媒体向导）是一款用于录制和播放 SailWind Logic、SailWind Layout 和 SailWind Router 会话的工具。它尤其适用于为 SailWind 技术支持工程师提供信息，帮助他们识别和解决您可能遇到的任何问题。

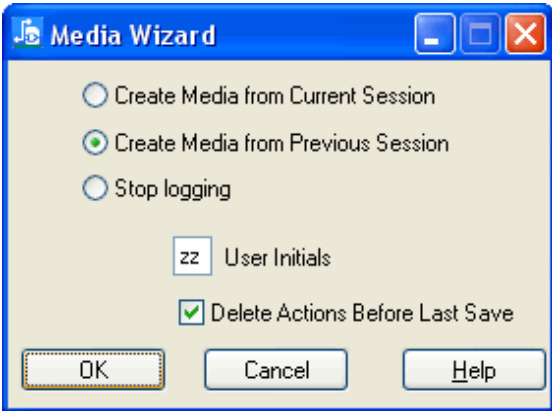

    图 87. 媒体向导对话框

    表 122. 媒体向导对话框内容

    名称描述
    媒体向导区域指定您希望媒体向导执行的操作：· 从当前会话创建媒体 — 当您正在重新创建的会话未导致 SailWind 工具崩溃时使用此过程。· 从上一个会话创建媒体 — 当您正在重新创建的会话导致 SailWind 工具崩溃，并且由于该部分列出的限制之一而无法使用为崩溃的会话自动创建会话播放媒体中描述的自动过程时使用此过程。· 停止记录。— 指定停止媒体向导记录任何进一步的操作。
    用户姓名首字母指定您的姓名首字母。它们包含在播放媒体文件名中，用于标识文件属于您。
    删除上次保存之前的操作指定删除会话日志文件中第一个“打开”命令和最后一个“保存”命令之间的所有条目。您可以执行此操作来消除在开始导致问题行为的一系列操作之前可能执行的任何操作。这可使技术支持工程师更轻松地识别问题。

    无模命令和键盘快捷键

    您可以随时使用命令的代码字母、输入📝新值并按下 Enter 键来设置或更改某些设置和功能。这称为无模命令。

    无模命令通常适用于设计过程中经常更改的值。例如，使用无模命令 G 来更改格栅设置。输入📝 G（新设置），然后按 Enter 键。以下是 SailWind Logic 中无模命令的摘要：

    要在 SailWind Logic 运行时随时显示此帮助主题，请输入📝 ? 并点击👆 Enter。

    TIP

    (X,Y) = coordinates; (s) = text; (n) = number

    表 123. 无模命令和快捷键表约定

    习俗描述
    < >变量，或者您可以输入📝的内容。
    { }可选的命令参数。
    点击👆点击👆鼠标左键。
    中键点击👆点击👆鼠标中键或滚轮。
    右键点击👆点击👆鼠标右键。
    车轮向前向前旋转轮子，使轮子的顶部远离您的手掌旋转。
    轮回向后旋转轮子，使轮子的顶部朝向您的手掌旋转。
    TIP

    空格在无模命令和快捷键中具有特殊含义。例如，SS W1 和 S SW1 的含义不同。SS W1 表示查找并选择👉 W1，而 S SW1 表示查找 SW1。

    无模命令

    以下是所有无模命令的完整列表：

    表 124. 格栅设置的无模命令

    名称命令描述
    全局格栅设置G<n>设置设计格栅，例如 G50。
    点格栅设置GD<n>设置显示的（点）格栅，例如 GD100。

    表 125. 2D 线角的无模命令

    名称命令描述
    任意角度AA任意角度模式。将绘图对象的线条角度设置为任意角度（无角度限制）。
    对角线角度AD对角线模式。将绘图对象的线角设置为对角线（仅限 45 度角）。
    正交角AO正交角模式。将绘图对象的线角设置为正交（仅限 90 度角）。

    表 126. 用于线宽设置的无模命令

    名称命令描述
    设置路径的最小（实际）显示宽度R<width>设置路径的最小（实际）显示宽度。
    改变当前线宽W<width>将当前线宽更改为您输入📝的数字，例如 W 5。

    表 127. 用于搜索的无模命令

    名称命令描述
    搜索绝对S<x> <y>绝对搜索。将鼠标移动到指定的 X 和 Y 坐标，例如 S 1000 1000。
    搜索命名项目（管脚/元件/网络）S<string>搜索命名项目（管脚、元件或网络），例如 SU1。
    搜索相对SR<x> <y>相对搜索。将鼠标移动指定的 X 和 Y 偏移量，例如 SR -100 -50。
    搜索相对 XSR<x>在当前 Y 处搜索相对 X。将鼠标移动指定的 X 偏移量，例如 SRX 300。
    搜索相对 YSR<y>在当前 X 处搜索相对 Y。将鼠标移动指定的 Y 偏移量，例如 SRY 400。
    绝对移动到当前 YSX<x>在当前 Y 处搜索绝对 X。将鼠标移动到指定的 X 坐标和当前 Y 坐标，例如 SX 300。
    绝对移动到当前 XSY<y>在当前 X 处搜索绝对 Y。将鼠标移动到指定的 Y 坐标和当前 X 坐标，例如 SY 400

    表 128. 用于绘图形状控制的无模命令

    名称命令描述
    圆形绘制模式。HC将绘图模式设置为圆形。
    路径形状绘制模式。HH将绘制模式设置为路径形状。
    多边形绘制模式。HP将绘制模式设置为多边形。
    矩形绘制模式。HR将绘图模式设置为矩形。

    表 129. 非模式测量命令

    名称命令描述
    快速测量Q使用动态标尺进行快速测量。将测量线附加到鼠标，并根据鼠标移动显示 dx、dy 和斜边信息。将鼠标置于起点，然后输入📝“q”无模命令。拖动鼠标即可在测量的起点和终点之间创建一条线。“对齐格栅”打开时，会对齐设计格栅。“格栅对齐”关闭时，测量无格栅。以当前设计单位动态报告 delta x、delta y 和 delta x,y。

    表 130. 用于分层设计的无模命令

    名称命令描述
    分层推送HI调用分层推送。
    层次流行音乐HO调用分层流行音乐。

    表 131. 用于撤消/重做的无模命令

    名称命令描述
    撤消UN撤消
    重做RE重做

    表 132. 其他无模命令

    名称命令描述
    打开文件F<name>打开文件，其中是需要打开的文件的路径和名称（例如，F demo.eco）。
    选择👉图页名称或编号SH<sheet>选择👉您输入📝的图页名称或编号，例如 SH3。
    数据库完整性测试I运行数据库完整性测试。
    帮助？显示帮助主题。

    表 133. 基本媒体向导/日志测试的无模命令

    名称命令描述
    基本日志测试BLT基本日志测试。打开日志测试对话框。BLT 查找并运行 BMW 会话播放媒体。另请参阅碰撞检测、BMW 和 BLT。
    打开基本媒体向导BMW打开“基本媒体向导”对话框。· BMW 会为有问题的 SailWind Logic 会话录制会话回放媒体。它可以基于您上次的 SailWind Logic 会话或当前会话创建回放媒体。此回放媒体可以使用 BLT 无模命令重放。· BMW 也是一个命令行选项。另请参阅碰撞检测、BMW 和 BLT。
    启动 BMW 会话记录BMW ON启动 BMW 会话记录。
    停止 BMW 会话记录BMW OFF停止 BMW 会话记录。

    功能键

    以下是所有功能键命令分配的完整列表：

    表 134. 功能键命令分配

    功能键描述
    F1打开帮助（上下文相关）
    F2添加连接
    F3未分配
    F4未分配
    F5未分配
    F6未分配
    F7未分配
    F8未分配
    F9未分配
    F10未分配
    F11未分配
    F12未分配

    键盘按键

    以下是所有键盘键命令分配的完整列表：

    表 135. 键盘按键命令分配

    键盘按键描述
    （数字键）NumLock 开启
    键盘 (0)使用鼠标位置将视图居中
    键盘（1）重绘
    键盘（2）将工作区向下平移一个增量
    键盘（3）缩小鼠标
    键盘（4）将工作区向左平移一个增量
    键盘（5）从中心开始缩放
    键盘（6）将工作区向右平移一个增量
    键盘（7）缩放至图页
    键盘（8）将工作区向上平移一个增量
    键盘（9）放大鼠标位置
    小键盘 (.)从角落开始缩放（仅限缩放模式）
    （命令键）关闭 NumLock 键
    插入使用鼠标位置使视图居中
    结尾重绘
    向下箭头将鼠标向下移动一个设计格栅
    向下翻页缩小鼠标
    左箭头将鼠标向左移动一个设计格栅
    右箭头将鼠标向右移动一个设计格栅
    家缩放至图页
    向上箭头将鼠标向上移动一个设计格栅
    向上翻页放大鼠标
    删除删除选定的对象

    快捷键

    对于无鼠标操作，使用键盘快捷键可以启动选定项目的命令并更改某些系统设置。以下是 SailWind Logic 的快捷键分配：

    表 136. 用于平移、缩放和导航的键盘快捷键

    名称快捷键描述
    缩放至图页<home>缩放至图页。使图页边框适合工作区。
    缩放至图页Ctrl + B缩放至图页。使图页边框适合工作区。
    缩放至最大尺寸Ctrl-Alt + E缩放至最大范围。使设计中的所有对象都适合工作区。
    放大/缩小区域MMB（拖动）放大或缩小区域。向上拖动鼠标可放大。向下拖动鼠标可缩小。
    从角落开始缩放Shift + MMB（拖动）从角落开始缩放。
    缩放至选定内容Alt + Z缩放至选择👉。使选定的对象适合工作区。
    缩放模式开/关Ctrl + W打开/关闭缩放模式。
    中心视图（使用鼠标位置）MMB将视图置于鼠标的中心。
    中心视图（使用鼠标位置）<Insert>将视图置于鼠标的中心。
    放大鼠标（缩放模式）左键点击👆放大鼠标（缩放模式）。
    缩小鼠标（缩放模式）RMB 点击👆缩小鼠标（缩放模式）。
    放大鼠标（缩放模式）<spacebar>放大鼠标（缩放模式）。
    放大鼠标<PgUp>放大鼠标。
    缩小鼠标<PgDn>缩小鼠标。
    放大鼠标Ctrl + 向前滚轮放大鼠标。
    缩小鼠标Ctrl + 滚轮返回缩小鼠标。
    向下移动鼠标（一个设计格栅）<Down Arrow>鼠标向下移动一个设计格栅。
    向上移动鼠标（一个设计格栅）<Up Arrow>鼠标向上移动一个设计格栅。
    向左移动鼠标（一个设计格栅）<Left Arrow>鼠标向左移动一个设计格栅。
    向右移动鼠标（一个设计格栅）<Right Arrow>鼠标向右移动一个设计格栅。
    动态声像Alt + MMB（拖动）将鼠标下方的图页区域平移至工作区的中心。
    向下平移工作区（一行）滚轮向后将工作区向下平移一行。
    向上平移工作区（一行）滚轮向前将工作区向上平移一行。
    向右平移工作区（一行）Shift + 滚轮后退将工作区向右平移一行。
    向左平移工作区（一行）Shift + 向前滚轮将工作区向左平移一行。
    向下平移工作区（一个像素）Ctrl-Alt + 滚轮返回将工作区向下平移一个像素。
    向上平移工作区（一个像素）Ctrl-Alt + 向前滚轮将工作区向上平移一个像素。
    向右平移工作区（一个像素）Alt-Shift + 滚轮返回将工作区向右平移一个像素。
    向左平移工作区（一个像素）Alt-Shift + 向前滚轮将工作区向左平移一个像素。

    表 137. 用于选择👉的键盘快捷键

    名称快捷键描述

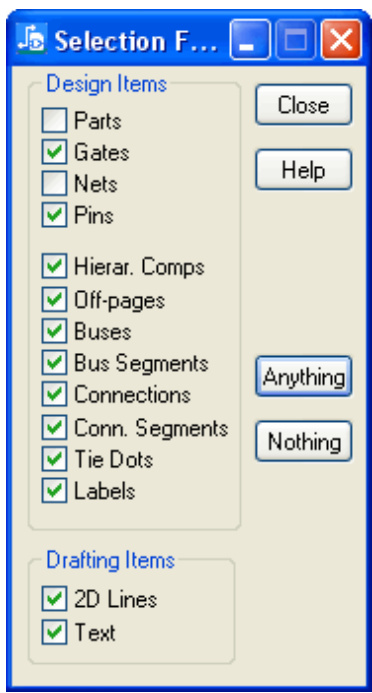

    筛选Ctrl-Alt + F打开选择👉筛选条件。
    选择👉LMB 点击👆选择👉一个对象。
    选择👉<Spacebar>选择👉一个对象。
    选择👉全部Ctrl + A根据选择👉筛选条件选项选择👉当前图页上的所有对象。
    在原理图上选择👉全部Ctrl-Shift + A根据选择👉筛选条件选项选择👉原理图上的所有对象。
    区域选择👉LMB（开始拖动）开始区域选择👉。
    区域完成LMB（末端拖动）完成区域选择👉。
    取消区域选择👉LMB（取消拖动）取消区域选择👉。
    切换/多选Ctrl + LMB 点击👆切换对象选择👉或选择👉多个对象。
    复制Ctrl + LMB（拖动）复制选定的对象并附加到鼠标。

    表 138. 文件操作的键盘快捷键

    名称快捷键描述
    创建新设计文件（空白）Ctrl + N创建一个新的空白设计文件。
    打开文件（设计）Ctrl +O打开设计文件。
    打印/绘图Ctrl + P打印/绘图
    保存（快速保存）Ctrl + S保存设计文件

    表 139. 打开菜单和对话框的键盘快捷键

    名称快捷键描述
    打开文件菜单Alt + F打开文件菜单。
    打开编辑菜单Alt + E打开“编辑”菜单。
    打开视图菜单Alt + V打开“查看”菜单。
    打开设置菜单Alt + S打开设置菜单。
    打开工具菜单Alt + T打开工具菜单。
    打开帮助菜单Alt + H打开帮助菜单。
    打开快捷菜单RMB打开快捷菜单。
    切换菜单栏Ctrl-Alt + M切换菜单栏的可见性。
    属性（当前对象）LMB DblClick显示当前选定对象的属性。
    属性（针对选定的）Alt + <Enter>显示当前选定对象的属性。
    属性（针对选定的）Ctrl + Q显示当前选定对象的属性。
    选项Ctrl +打开选项对话框。
    选项Ctrl-Alt + G打开选项对话框。
    显示颜色Ctrl-Alt + C打开显示颜色对话框。
    状态窗口Ctrl-Alt + S打开状态窗口。

    表 140. 放置操作的键盘快捷键

    名称快捷键描述
    移动选定对象Ctrl + E移动选定的对象。
    旋转选定对象 (90)Ctrl + R旋转选定的对象（90 度）
    沿 X 轴翻转选定对象Ctrl + FX 镜像（在 X 轴上翻转选定的对象）。
    沿 Y 轴翻转选定对象Ctrl-Shift + FY 镜像（沿 Y 轴翻转选定对象）
    在移动组模式下绘制组Ctrl-Shift + D在移动组模式下绘制组。
    移动时垂直对齐文本Ctrl-Shift + J移动时垂直对齐文本。
    移动时水平对齐文本Ctrl + J移动时水平对齐文本。
    连接到布局以进行交叉探测Ctrl-Shift + O连接到布局以进行交叉探测。

    表 141. 连接操作的键盘快捷键

    名称快捷键描述
    添加角左键点击👆添加新的连接角。
    添加角<Spacebar>添加新的连接角。
    备份<Backspace>移除连接线上的最后一个连接角或 2D 线上的最后一个角（在多边形或路径绘制模式下）。
    完整 Bus<Enter>完成 Bus。
    完整 BusLMB DblClick完成 Bus。
    重命名Ctrl + L重命名。
    重置 DxDyCtrl + <PgDn>重置增量坐标以从当前位置进行测量。
    添加地面符号Ctrl + <spacebar>在添加连接模式下添加接地符号。
    添加电源符号Shift + <spacebar>在添加连接模式下添加电源符号。
    添加页间连接符All + <spacebar>在添加连接模式下添加页间连接符。

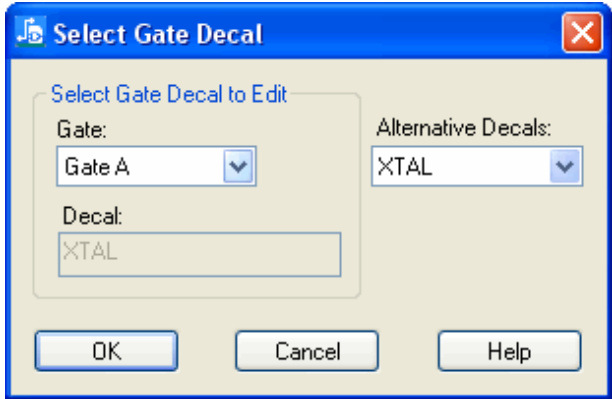

    循环备用门封装Ctrl + <Tab>循环切换不同的门封装。

    表 142. 用于编辑的键盘快捷键

    名称快捷键描述
    切Ctrl + X切
    复制Ctrl + C复制
    粘贴Ctrl + V粘贴
    重绘<End>重绘
    重绘Ctrl + D重绘
    删除<Delete>删除
    取消<Escape>取消
    重做Ctrl + Y重做
    撤消Ctrl + Z撤消

    表 143. 用于查看的键盘快捷键

    名称快捷键描述
    下一个视图Alt + N显示下一个视图。
    上一视图Alt + P显示上一个视图

    表 144. 鼠标按钮替换

    名称快捷键描述
    激活右键点击👆弹出菜单（鼠标右键）M激活当前模式的快捷菜单。与右键点击👆相同。
    点击👆鼠标左键<Spacebar>在当前鼠标位置激活鼠标左键点击👆（添加角、选择👉项目、完成等）。

    网络特性对话框

    💃访问方式：选择👉网络 > 右键点击👆 > 属性

    使用“网络特性”对话框可将信息与原理图上的单个网络或一组网络关联。属性由两部分组成：属性名称及其对应的值。如果连接到 SailWind Layout，这些属性将与原理图的其余部分一起传递。

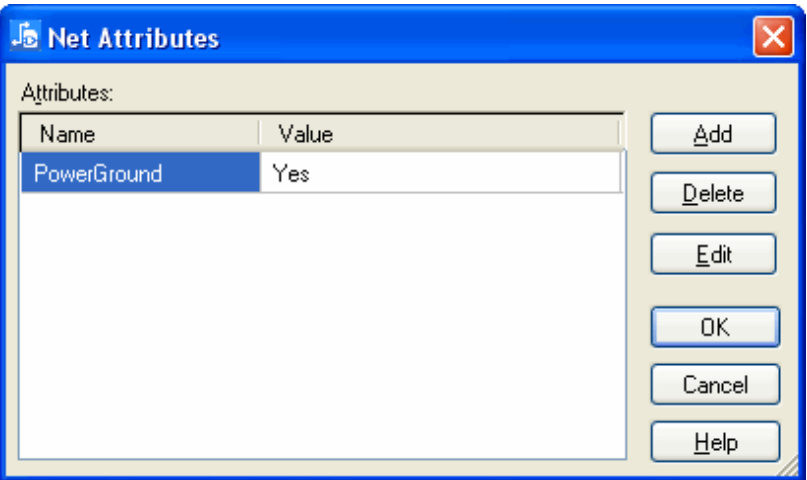

    图 88. 网络特性对话框

    表 145. 网络特性对话框

    名称描述
    属性表列出原理图中选定网络的名称和值。
    添加按钮在选定行下方添加新行。
    删除按钮从属性表中删除选定的行。
    编辑按钮使选定的单元格可供编辑。

    网络名称特性对话框

    💃访问方式：选择👉网络名称标签 > 右键点击👆 > 特性

    使用网络名称特性对话框提供或更改一个或多个网络名称标签的文本和字体设置。

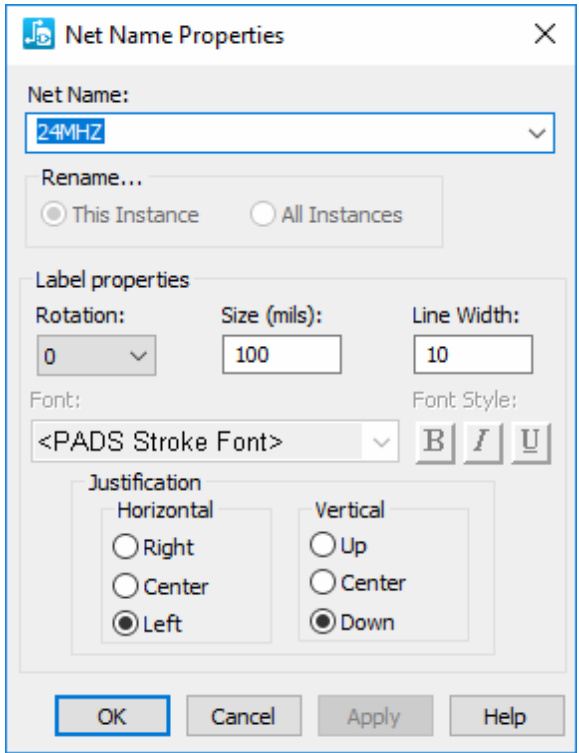

    图 89. 网络名称特性对话框

    表 146. 网络名称特性对话框内容

    名称描述
    网络名称选定网络的名称。
    重命名指定重命名选定的网络名称或网络名称的所有实例。
    旋转指定标签的旋转：0 度或 90 度。
    尺寸指定字体大小。大小（pts）：这是字体大小（以点为单位），用于系统字体。大小（mils）：这是字体字符高度，用于笔画。
    线宽仅指定笔划字体的线宽。文本笔划线宽
    字体列表可用的字体。这里列出了笔划字体或系统字体。您可以在“字体”对话框中选择👉要使用的字体类型。提示 · 选择👉笔划字体或系统字体。· 对于系统字体，您还可以点击👆字体样式按钮，或任意样式组合：B 表示粗体，I 表示斜体，U 表示下划线。
    水平/垂直对齐指定文本的水平（右、中、左）对齐和垂直（上、中、下）对齐。

    网络特性对话框

    💃访问方式：选择👉一个网络 > 右键点击👆 > 属性

    使用网络特性对话框访问网络特定属性。

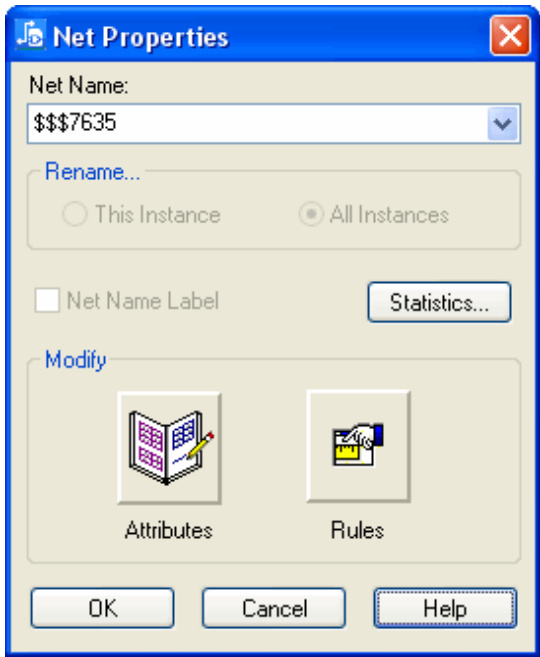

    图 90. 网络特性对话框

    表 147. 网络特性对话框内容

    名称描述
    网络名称所选网络的名称。输入📝或从列表中选择👉一个来创建新网络。
    重命名区域指定重命名选定网络或该网络的所有实例。选择👉“此实例”将导致该网络拆分为两个独立的网络。
    网络名称标签指定为选定的网络段添加可见标签。限制：必须选择👉进入或退出元件的连接段，否则“网络名称标签”复选框将不可用。
    统计按钮在您的默认文本编辑器中显示连接信息。
    属性按钮打开网络特性对话框。
    规则按钮打开网络规则对话框。

    网络规则对话框

    💃访问方式：

    • 设置 > 设计规则 > 网络按钮

    • 选择👉一个网络 > 右键点击👆 > 显示规则

    • 选择👉一个网络 > 右键点击👆 > 特性 > 规则按钮

    使用网络规则对话框定义适用于网络的设计规则。

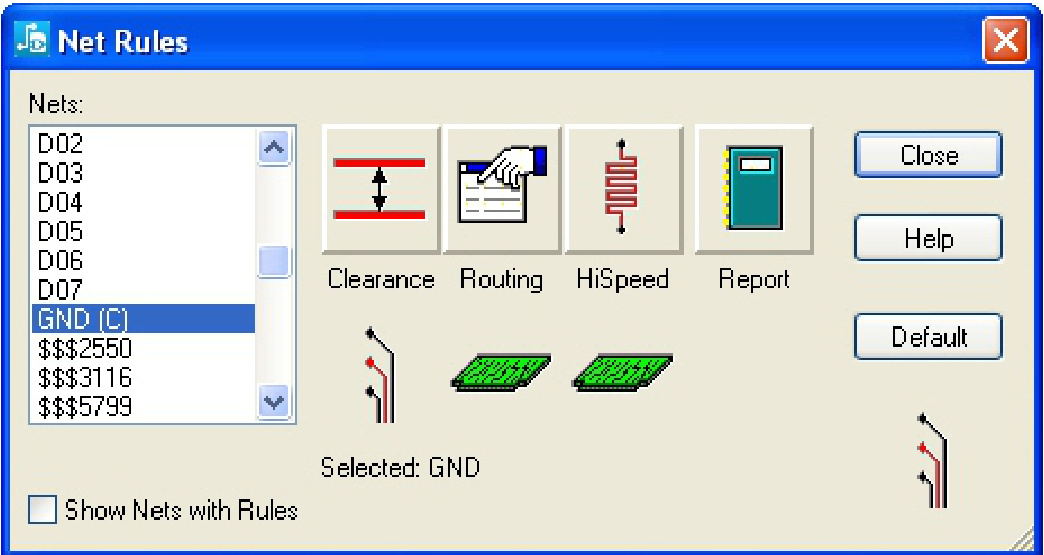

    图 91. 网络规则对话框

    表 148. 网络规则对话框

    名称描述
    篮网名单列出设计中的所有网络。
    显示有规则的网指定仅显示具有规则的网络。
    清除按钮打开清算规则对话框。

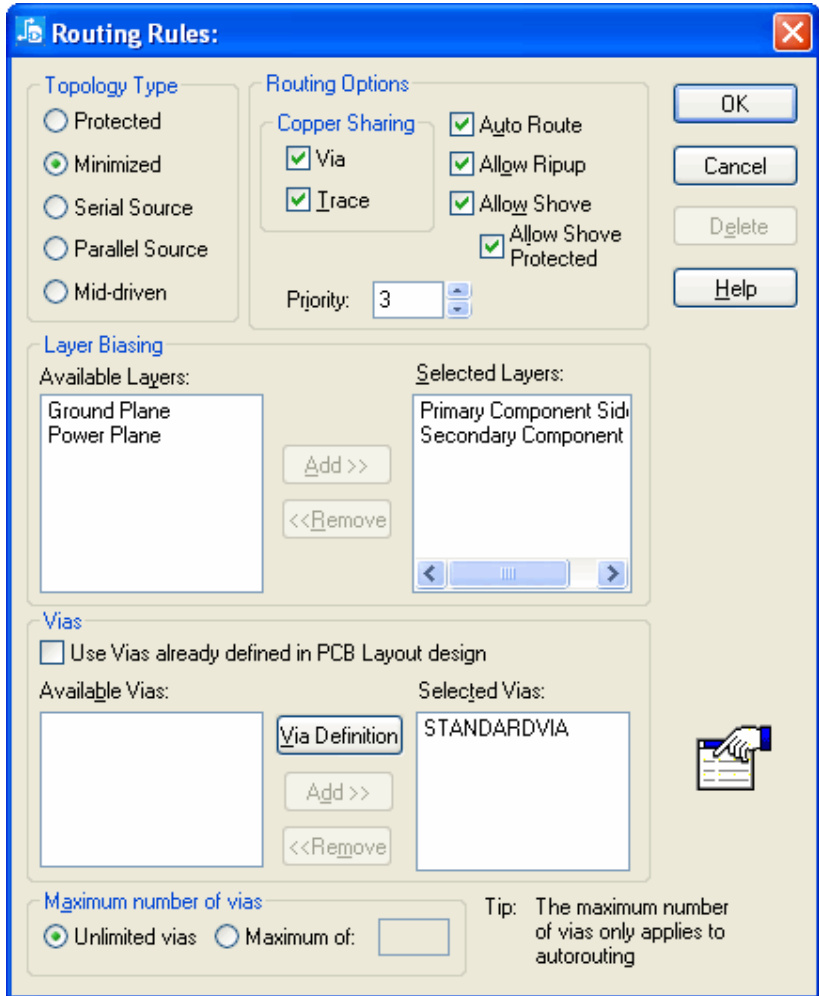

    布线按钮打开布线规则对话框。
    高速按钮打开 HiSpeed 规则对话框。
    举报按钮打开规则报告对话框。

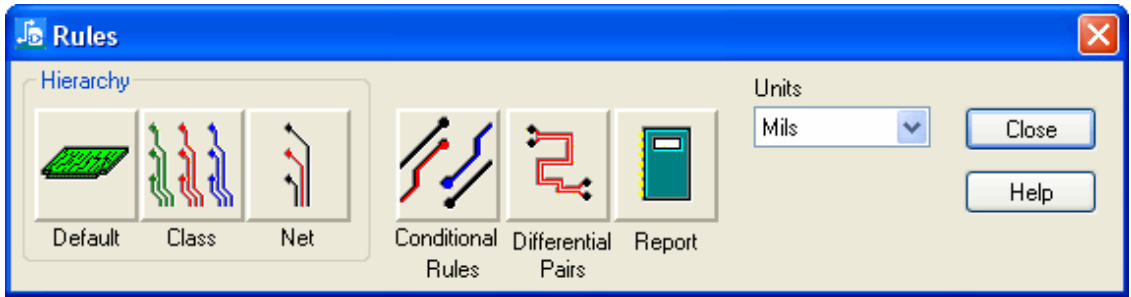

    规则按钮下方的图片每种规则按钮下方的图片标识了该规则类型使用的规则层级。图片的含义与规则对话框“层级”区域中的按钮相对应。例如，如果您在“类”列表中选择👉一个类，并且绿色多边形出现在清除按钮下方，则默认值适用于该类。
    选定列出在网络列表中选定的网络。
    默认按钮从选定的网络中删除非默认规则，以便仅应用默认规则。

    网表到 PCB 对话框

    💃访问方式：工具 > 布局网表

    使用 Netlist to PCB 对话框创建要导入到 SailWind Layout 的网络表。

    TIP

    如果您在同一台计算机上同时使用 SailWind Logic 和 SailWind Layout，则可以使用更自动化的方法来传递网络表。更多信息，请参见 SailWind Layout 链接对话框“设计”选项卡上的“发送网络表”按钮。

    INFO

    传输未 ECO 注册的元件和非电气元件受“选项”中设置的限制。有关详细信息，请参见位于鼠标“选项”对话框，“设计类别”。

    图 92. 网表到 PCB 对话框

    表 149. 网表到 PCB 对话框内容

    名称描述
    输出文件名接受默认名称、类型或浏览到您正在创建的网络表 (.asc) 文件的位置和名称。
    选择👉表格区域指定要包含在网表中的原理图图页。您可以使用“全选”和“取消全选”按钮作为快捷键。
    包含子表指定在网表中包括与分层符号的任何连接。
    输出格式指定输出与最新或较旧的数据库格式兼容的网络表。
    包括设计规则指定在网表中包含设计规则和走线宽度设置。
    包含元件属性指定在网表中包含元件属性。
    包括网络特性指定在网表中包含网络特性
    提示：运行连接报告来检查可能的连接错误要运行“连接性报告”，请在 SailWind Logic 中点击👆“文件”“报告”。在“报告”对话框中，选中✅“连接性”复选框，然后点击👆“确定”。

    页间连接符特性对话框 🚧

    问题说明

    待产品确认

    访问方法：选择👉离页标签 > 右键点击👆 > 特性

    使用离页特性对话框设置离页标签的属性。

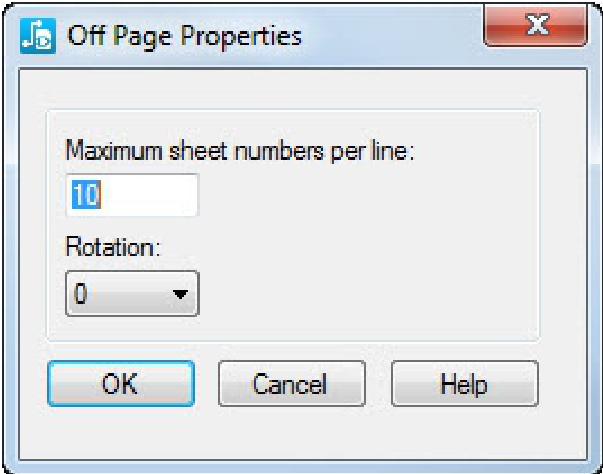

    图 93. 页间连接符特性对话框

    表 150. 页间连接符特性对话框

    名称描述
    每行最大页数输入📝每行允许的最大图页编号数。
    旋转选择👉 0 度或 90 度。

    选项对话框

    使用“选项”对话框，您可以预设 SailWind Logic 中命令的选项，设置这些 SailWind Logic 命令的工作方式，并覆盖 default.txt 文件中的默认设置。通过设置选项，您可以设置适合您的设计和工作方式的工作环境。

    💃访问方式：工具 > 选项

    选项对话框，设计类别

    💃访问方式：工具 > 选项 > 设计类别

    原理图编辑器有六类常规选项；它们被组织到设计类别中的六个区域中，分别标记为参数、选项、图页、表外标签、非 ECO 注册元件和非电气元件。

    图 94. 选项对话框，设计

    表 151. 选项对话框，设计类别

    名称描述
    参数区域
    系点直径指定连接点的直径。该值必须介于 0 到 100 之间。
    总线角度偏移定义母线分接头与母线的起点距离。该值必须介于 0 到 250 之间。提示 总线分接头将连接连接至总线。
    选项区域
    保留粘贴时的参考设计指定在可能的情况下使用组当前的参考指示器分配。提示：点击👆以清除此复选框，可为粘贴的组的参考指示器分配第一个或下一个可用编号。
    允许浮动连接指定创建无端子的连接。提示：点击👆清除此复选框可防止创建额外的浮动连接。禁用该选项不会移除现有的浮动连接。另请参见使用浮动连接。
    允许不带标签的命名子网指定允许在所有情况下删除网络名称标签，但连接到覆盖其默认网络名称的网络的电源符号除外。
    选中✅此框后，当前网络名称在任何情况下都不会更改。
    清除此框后，您无法删除与总线抓取工具或页间连接符符号绑定的标签。您可以删除与元件管脚绑定的网络标签；
    这会导致网络重命名为系统生成的名称，但
    前提是同时满足以下两个条件：
    • 网络未连接到总线或页间连接符符号。
    • 删除的标签是网络上的唯一标签。
    提示
    即使未选中✅“允许命名子网不带标签”复选框，也可能存在没有标签的命名子网。
    如果您在“网络特性”对话框中更改了具有系统网络名称的子网的名称，并在未选中✅“网络标签”复选框的情况下点击👆“确定”，则结果将是没有标签的命名子网。
    允许使用库中的空白值覆盖设计中的属性值指定更改设计零件类型的操作（例如“从库更新”、“从库更新选定零件类型”、“更改类型”（在“零件类型属性”对话框中）、工程变更单 (ECO) 导入和自动化操作）应如何处理设计属性值。
    • 选中✅此复选框可允许库或其他更新源中的空白值覆盖设计中属性的值。
    • 清除此复选框可防止这些值被覆盖。
    图页区域
    尺寸列表指定您想要的纸张尺寸。
    Sheet 边框指定当前图纸边界。
    选择👉按钮打开“从库中获取绘图项目”对话框，更改图纸边框。
    提示
    请确保选择👉适合所选图纸尺寸边界的图纸边框。
    另请参阅“从库中添加绘图项目”。
    单张标签区域
    显示页间连接符图页编号显示与页间连接符参考符号和总线名称相邻的图纸参考编号。
    分隔符指定用于括起图页编号的开始和结束字符。例如，"" {} 或 []。
    每行数字指定每行显示多少个图纸编号。该值必须介于 0 到 99 之间。根据您指定的值，您可以堆叠或排列图纸编号引用。
    提示
    • 此项仅在选中✅“显示跨页图纸编号”时适用。
    • 图纸编号显示在网络名称下方的一行中。
    非 ECO 注册元件区域
    包含在网表中指定将器件包含在网表中。
    提示
    要将非 ECO 注册且非电气的器件包含在网表中，请选中✅两个器件区域中的复选框。
    包含在 PCB 的 ECO 中指定将某个元件包含在转发至 PCB 的 ECO 文件中。
    提示
    要将未在 ECO 文件中注册且非电气的元件包含在转发至 PCB 的 ECO 文件中，请选中✅两个“元件”区域中的复选框。
    包含在 BOM 报告中指定将零件包含在物料清单 (BOM) 报告中。
    提示
    要将未在 ECO 注册且非电气的零件包含在 BOM 报告中，请选中✅两个零件区域中的复选框
    非电气元件区域
    包含在网表中指定将该元件包含在网表中。提示
    要将非 ECO 注册且非电气的元件添加到网表中，请选中✅两个元件区域中的复选框。
    包含在 ECO 到 PCB 中指定在转发至 PCB 的 ECO 文件中包含某个元件。提示：要将未在 ECO 注册且非电气的元件包含在“转发至 PCB 的 ECO”中，请选中✅两个“元件”区域中的复选框。
    包含在 BOM 报告中指定在物料清单 (BOM) 报告中包含某个元件。提示：要将非 ECO 注册且非电气的元件包含在 BOM 报告中，请选中✅两个元件区域中的复选框。

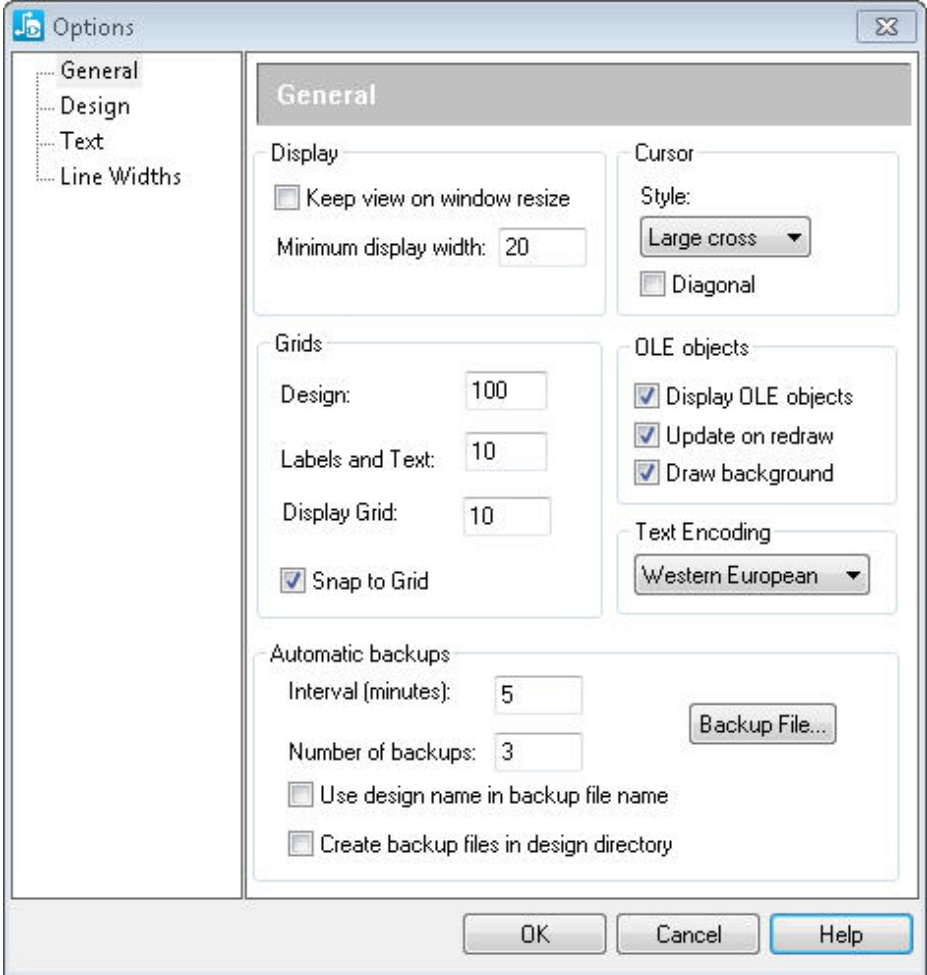

    选项对话框，常规类别

    💃访问方式：工具 > 选项 > 常规类别

    原理图编辑器有六类常规选项；它们被组织到常规类别中的六个区域中，分别标记为显示、光标、格栅、OLE 对象、文本编码和自动备份。

    表 152. 选项对话框，常规类别

    名称描述
    显示区域
    窗口调整大小时保持视图指定在调整 SailWind Logic 窗口大小时通过自动放大或缩小来保持设计的区域视图。
    最小显示宽度指定要以实际宽度绘制的线条的最小宽度（以当前设计单位为单位）。小于此宽度的线条仅绘制为中心线，以节省内存和重绘时间。
    光标区域
    样式列表指定光标形状：
    • 普通 - 箭头
    • 小十字 - 小加号 +
    • 大十字 - 大加号 +
    • 全屏 - 全屏十字线
    提示
    如果您希望光标形状类似 x，请选中✅“对角线”复选框。
    格栅区域
    设计指定用于确定对象位置的设计格栅的大小。该值必须介于 2 到 2000 之间，且为 2 的倍数（例如，2、4、50、100）。
    标签和文本指定标签和文本格栅的格栅大小，该格栅大小决定了所有标签、字段、名称、属性和文本的位置。该值必须介于 2 到 2000 之间，且为 2 的倍数（例如，2、4、50、100）。
    显示格栅指定显示格栅的大小，显示格栅是绘制线条、封装、连接等的可见参考线。该值必须介于 10 到 9998 之间，且必须为 2 的倍数（例如，2、4、50、100）。
    提示
    • 显示格栅独立于状态行上显示的系统格栅。
    • 如果在重新绘制工作区时格栅不可见，则可能是您设置的间隔太小，无法在所有缩放级别下显示。您需要放大几倍才能看到显示格栅。
    对齐格栅指定在编辑期间将项目或对象捕捉到格栅。
    另请参阅工作区和格栅设置。
    OLE 对象区域
    显示 OLE 对象指定在工作区中显示链接和嵌入的对象。
    提示
    OLE 显示设置仅在 SailWind Logic 嵌入其他应用程序时才会对其产生影响。
    重绘更新指定更新容器应用程序中的 SailWind Layout 链接或嵌入对象。限制：
    此选项仅在您在单独的窗口中编辑 SailWind Logic 对象并点击👆该单独窗口中的“重绘”按钮时适用。
    提示
    • 要提高性能，请禁用此选项。
    • OLE 显示设置仅在 SailWind Logic 嵌入到其他应用程序时才会对其产生影响。
    绘制背景指定在链接或嵌入的 SailWind Logic 对象中绘制 SailWind Logic 背景颜色。
    提示
    禁用此选项后，SailWind Logic 对象的背景将透明，您可以透过该对象看到容器应用程序的背景。
    文本编码区域
    文本编码列表指定在设计屏幕中显示的文本字符串和标签中使用的语言编码。
    提示
    编码选项包括 SailWind Logic 当前本地化版本支持的编码，以及设计中已使用的任何默认编码。
    示例：代码为 0x20 的字母在使用西方编码的设计中显示为带有重音符的拉丁文大写字母 A，而在使用西里尔文编码的设计中显示为西里尔文大写字母 A。
    限制：
    默认文本编码无法更改。它由操作系统的区域和语言设置自动设置。
    自动备份区域
    间隔指定文件自动备份的时间间隔（分钟）
    备份数量指定要创建的不同备份文件的数量（1-9）。
    提示
    备份文件以 #.sch 格式命名，其中 # 为序列号。例如，logic1.sch、logic2.sch，等等。
    备份文件按钮更改备份文件的文件夹或名称
    在备份文件名中使用设计名称文件名。
    例如：preview_logic1.sch, preview_logic2.sch，而不是
    logic1.sch, logic2.sch。
    在设计目录中创建备份文件指定将所有备份文件放置在与设计相同的目录中。提示
    如果您希望将备份文件放在一个通用的备份目录中，请点击👆清除。

    选项对话框，线宽类别

    💃访问方式：工具 > 选项 > 线宽类别

    使用“线宽”类别来更改工作区中线宽的大小。

    表 153. 选项对话框，线宽类别

    名称描述
    类型列出原理图中可用的线条类型。
    宽度指定线型的宽度。
    编辑按钮使选定行的宽度列可编辑。

    选项对话框，文本类别

    💃访问方式：工具 > 文本类别

    文本类别根据您在“字体”对话框中所做的选择👉而有所不同：笔划字体或系统字体。

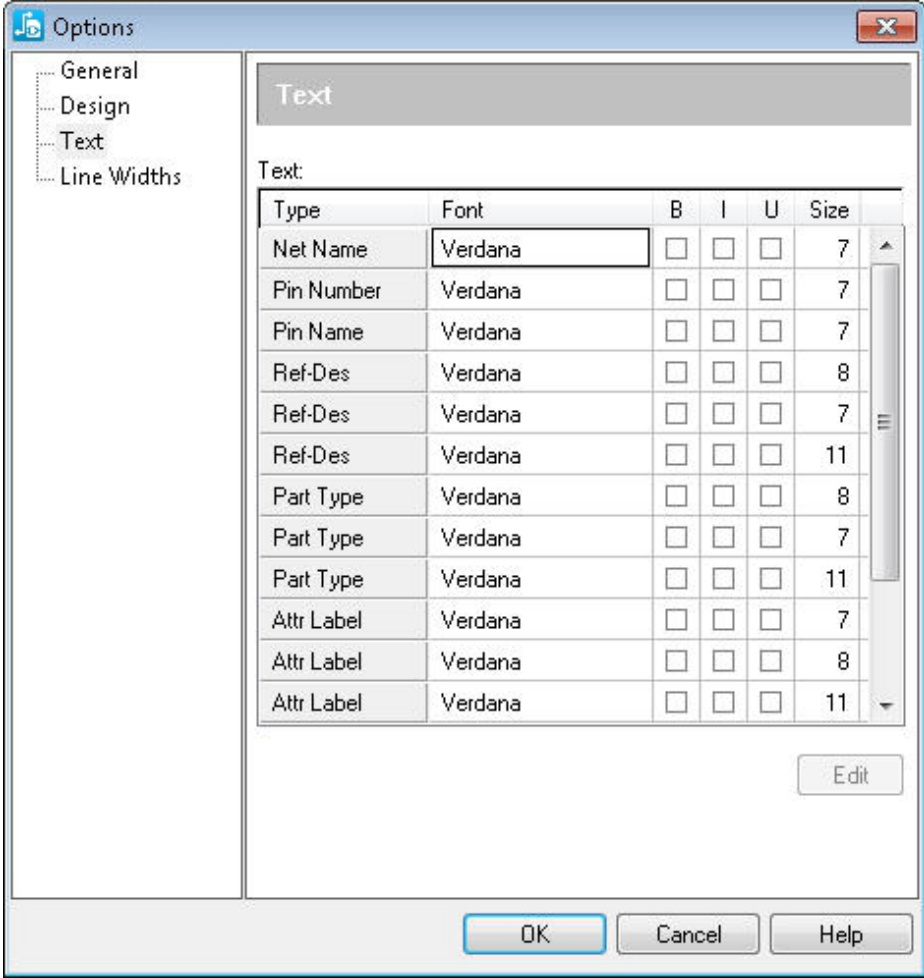

    图 95. 选项对话框，文本页 - 系统字体

    表 154. 选项对话框，文本类别

    名称描述
    类型显示原理图中使用的字体类型。
    字体指定使用的系统字体。限制：仅限系统字体。
    B指定此字体是否为粗体。点击👆可使字体变为粗体；点击👆清除可使字体变为常规粗细。限制：仅限系统字体。
    I指定此字体是否为斜体。点击👆可使字体变为斜体；点击👆清除可使字体变为常规字体。限制：仅限系统字体。
    U指定此字体是否带下划线。点击👆可为字体添加下划线；点击👆可清除下划线，使其变为常规下划线。限制：
    尺寸指定字体的大小。限制：仅限系统字体。
    宽度指定字体的宽度。限制：仅限矢量字体。
    编辑按钮使选定字段可编辑。限制：您无法编辑“类型”列中的字段。

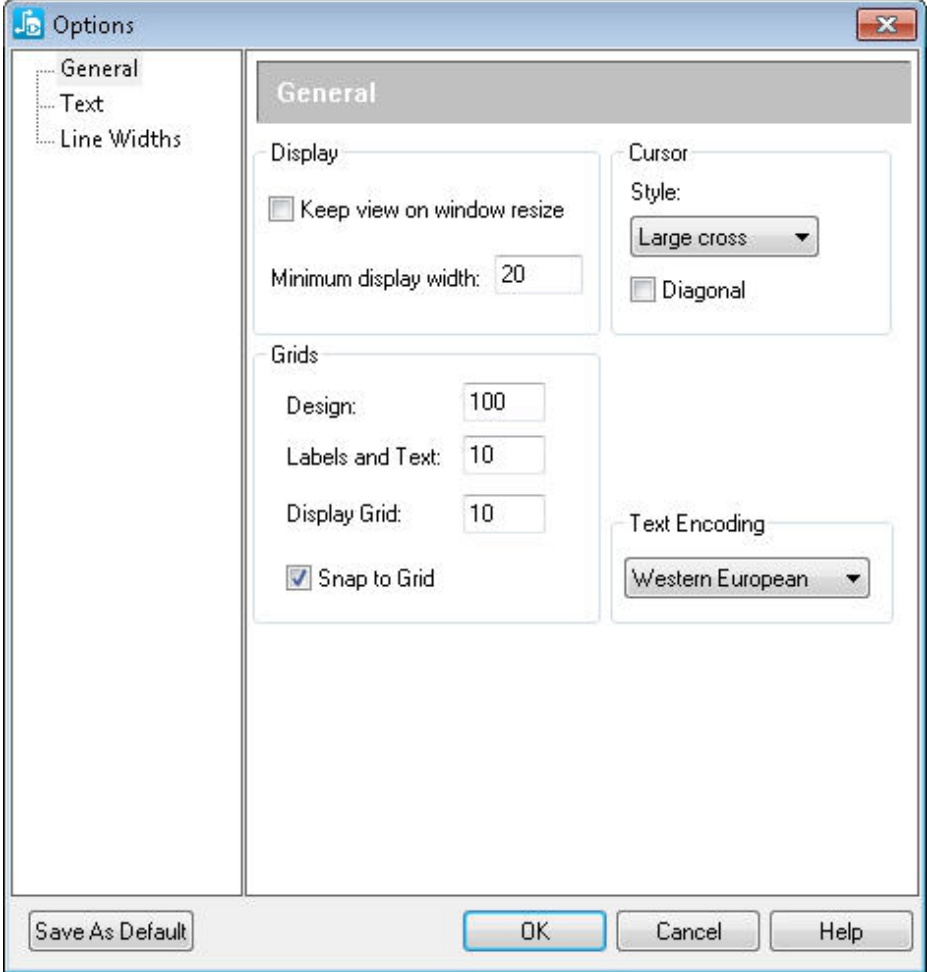

    选项对话框 - 元件编辑器，常规类别

    访问方法：在原理图编辑器中，点击👆“工具 > 元件编辑器。在元件编辑器中，点击👆“编辑 > CAE 封装编辑器。在 CAE 封装编辑器中，点击👆“工具 > 选项，然后点击👆“常规”类别。

    元件编辑器有四类常规选项；它们被组织到常规类别中的四个区域中，分别标记为显示、光标、格栅和文本编码。

    表 155. 选项对话框 - 元件编辑器，常规类别

    名称描述
    显示区域
    窗口调整大小时保持视图指定在调整 SailWind Logic 窗口大小时通过自动放大或缩小来保持设计的区域视图。
    最小显示宽度指定要以实际宽度绘制的线条的最小宽度（以当前设计单位为单位）。小于此宽度的线条将仅绘制为中心线，以节省内存和重绘时间。
    提示
    • 将此值设置为零可按实际宽度显示所有线条。
    • 较大的值可减少重绘时间。
    光标区域
    样式列表指定光标形状：
    • 普通 - 箭头
    • 小十字 - 小加号 +
    • 大十字 - 大加号 +
    • 全屏 - 全屏十字线
    提示
    如果您希望光标形状类似 x，请选中✅“对角线”复选框。
    格栅区域
    设计指定用于确定对象位置的设计格栅的大小。该值必须介于 2 到 2000 之间，且为 2 的倍数（例如，2、4、50、100）。
    标签和文本指定标签和文本格栅的格栅大小，该格栅大小决定了所有标签、字段、名称、属性和文本的位置。该值必须介于 2 到 2000 之间，且为 2 的倍数（例如，2、4、50、100）。
    显示格栅指定显示格栅的大小，显示格栅是绘制线条、封装、连接等的可见参考线。该值必须介于 10 到 9998 之间，且必须为 2 的倍数（例如，2、4、50、100）。
    提示
    • 显示格栅独立于状态行上显示的系统格栅。
    • 如果在重新绘制工作区时格栅不可见，则可能是您设置的间隔太小，无法在所有缩放级别下显示。您需要放大几倍才能看到显示格栅。
    对齐格栅指定在编辑期间将项目或对象捕捉到格栅。
    另请参阅工作区和格栅设置。
    文本编码区域
    文本编码列表指定设计屏幕中显示的文本字符串和标签使用的语言编码。提示
    编码选项包括 SailWind Logic 当前本地化版本支持的编码，以及设计中已使用的任何默认编码。
    示例：代码为 0x20 的字母在使用西方编码的设计中显示为带有重音符的拉丁文大写字母 A，而在使用西里尔文编码的设计中则显示为西里尔文大写字母 A。

    选项对话框 - 打印/绘图

    💃访问方式：

    • 主页 > 绘图 > 选项按钮
    • 主页 > 打印 > 选项按钮

    使用“选项”对话框可以设置打印或绘图的输出选项。通过设置选项，您可以设置选定图页和对象的位置、方向和颜色。

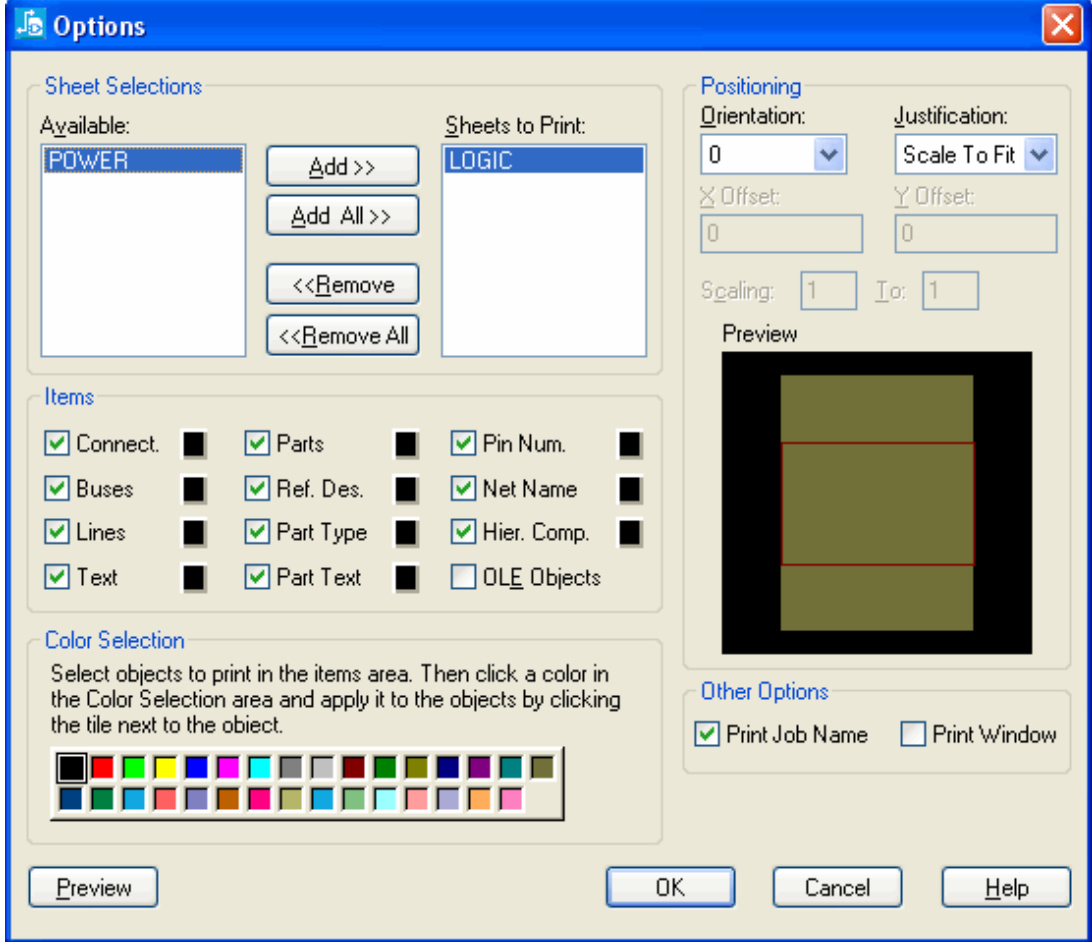

    图 97. 选项对话框 - 打印/绘图

    表 156. 选项对话框 - 打印/绘图

    名称描述
    可用列表列出可供打印的表格
    添加 >> 按钮将选定的图页移动到“要打印的图页”列表中。
    添加全部 >> 按钮将所有图页移动到“要打印的图页”列表中。
    << 删除按钮将选定的图页移动到可用列表。
    << 全部删除按钮将所有图页移至可用列表。
    要打印的表列表列出您要打印的纸张。
    项目区域指定您想要包含在输出中的项目。
    颜色选择👉区域指定项目区域中不同项目的颜色。点击👆某个颜色图块，然后在“项目”区域中，点击👆该项目右侧的图块即可更改其颜色。
    方向指定输出的方向角。
    理由指定输出的对齐位置。
    X/Y 偏移指定偏移值。
    提示
    • 仅当您在“对齐”列表中点击👆了“缩放至适合”和“居中”以外的选项时，才可以设置偏移。
    • 打印或绘图位置是在绘图旋转和缩放后计算的。
    缩放指定打印尺寸与实际尺寸的比率。例如：2:1 的缩放比例将导致打印输出或打印件的尺寸是实际尺寸的两倍。
    预览区域以图形方式显示输出的位置、方向、对齐和缩放。
    绘图作业名称指定输出原理图名称、时间和日期。
    绘图窗口指定打印显示的窗口。

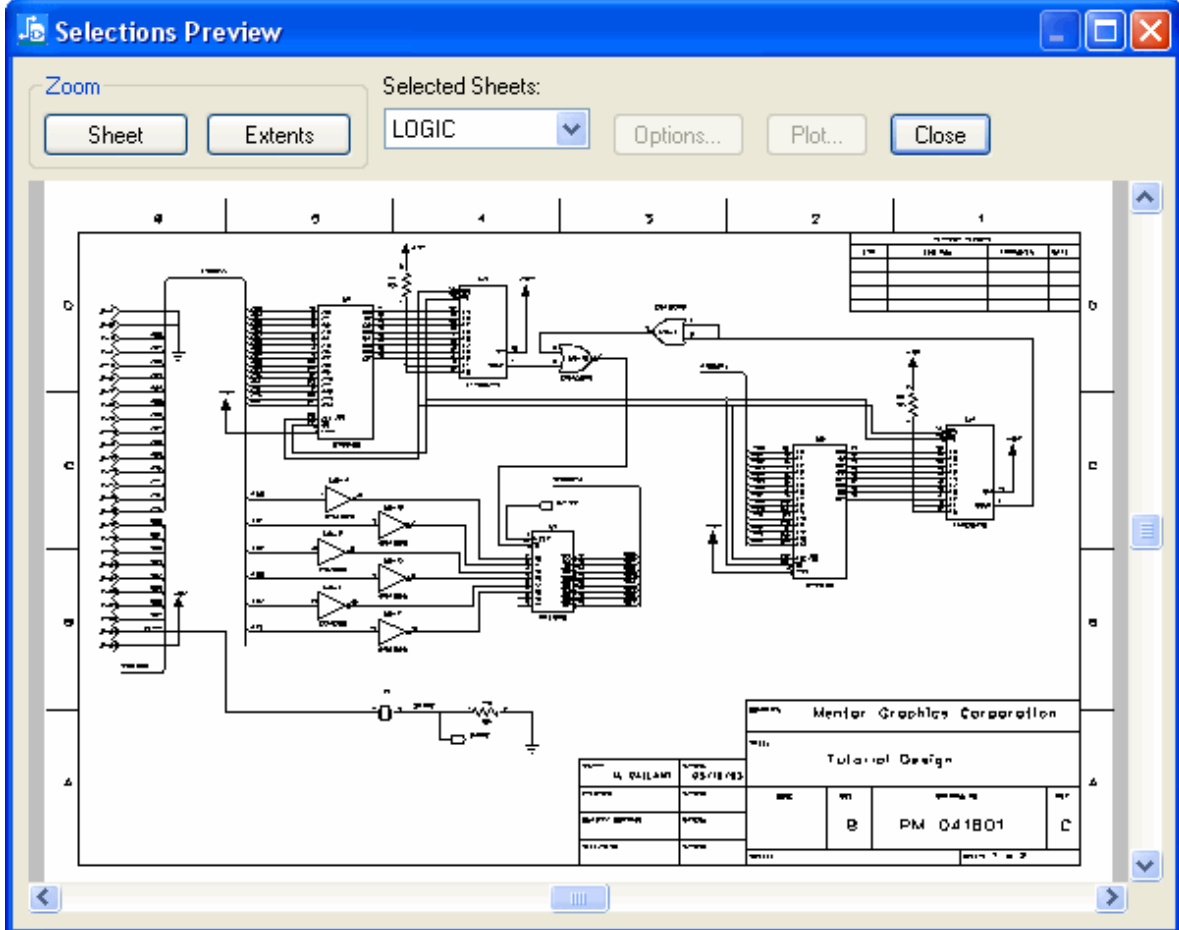

    预览按钮打开选择👉预览对话框。

    输出窗口

    使用输出窗口显示报告和会话日志、宏编辑和调试、自定义编程和调试以及 CIS 配置。

    💃访问方式：点击👆“输出窗口”按钮。

    输出窗口位于显示窗口的左下方。您可以停靠或浮动输出窗口。您还可以打开或关闭输出窗口。

    输出窗口有三个选项卡，如下所述。

    状态选项卡

    状态选项卡显示当前会话的信息。它指定已打开的 PCB 文件的文件名以及保存的测试完整性文件的名称。它还会报告布线统计信息以及电路板布线时的消息。

    如果“状态”选项卡已关闭，并且在自动布线或执行其他任务时出现错误，则“输出”窗口将打开，其中“状态”选项卡处于活动状态，错误信息以红色显示。“输出”窗口将以其最新状态（浮动或停靠）重新显示。

    • 输出窗口按钮 > “状态”选项卡

    宏选项卡

    您可以在“宏”选项卡中编辑、运行和调试宏脚本。您可以使用宏编辑器打开多个宏并嵌套宏。

    宏是命令、按键和鼠标点击👆的任意组合，您可以将其录制并回放为单个操作。您可以录制几乎任何一组程序步骤以供回放，从而简化冗余活动，例如设置首选项和图层/显示设置。

    • 输出窗口按钮 > 宏选项卡

    **CIS 选项卡 **

    CIS 选项卡提供了一个图形界面，用于查看您连接到的数据库中的元件信息。您可以选择👉元件并将其添加到设计中，指定要显示的元件信息，以及导出数据库配置。

    • 输出窗口按钮 > CIS 选项卡

    库配置对话框🚧

    问题说明

    未实现前置条件的：CIS 选项卡

    💃访问方式：输出窗口 > CIS 选项卡 > 新建/编辑按钮

    使用“库配置”对话框指定从中加载元件信息的数据库以及 CIS 选项卡中显示的特定元件信息。

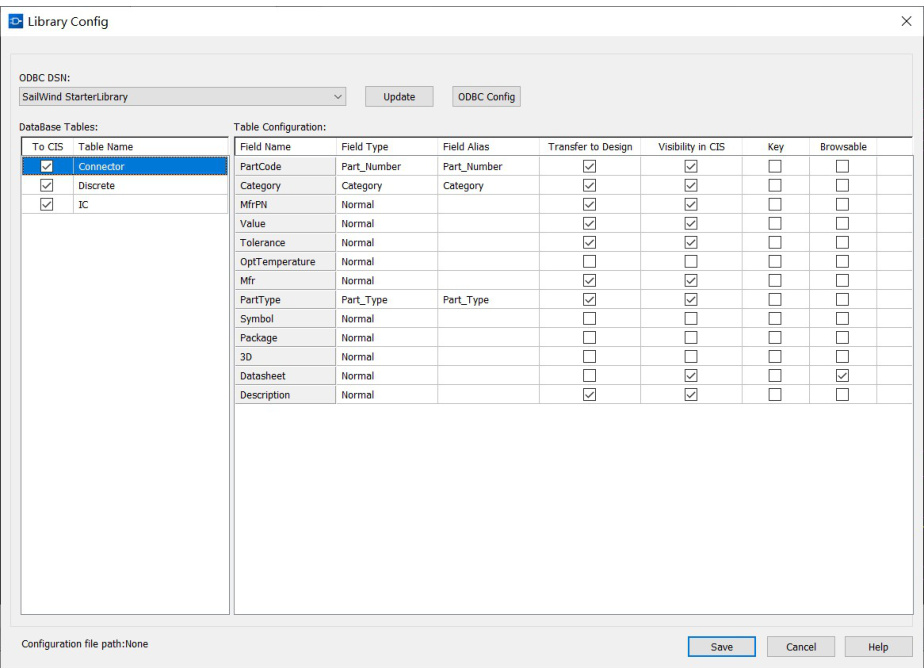

    图 98. 库配置对话框

    表 157. 磁带库配置对话框内容

    名称描述
    ODBC DSN 区域：
    ODBC DSN从下拉列表中选择👉要从中加载元件信息的数据库。提示
    ODBC 配置添加新数据库。OTip 点击👆“更新”以使新添加的数据库可用。
    更新使新添加的数据库在 ODBC DSN 下拉列表中可用。
    数据库表区域
    To CIS指定要在 CIS 选项卡中显示的数据库表。
    表名显示选定数据库中的所有表。
    表配置区域
    字段名称列出左侧选定表中的所有字段。
    字段类型从下拉列表中指定表格字段所属的类型，其中：· Part_Type 为必填项，用于根据该类型将数据加载到 CIS 选项卡中。此外，您还可以从 CiS 预览窗口查看本地库中分配给该元件类型的原理图符号和 PCB 封装。· Part_Number 为必填项，用于根据该编号检查设计中的元件属性值是否与 CIS 中的一致。· Category 允许通过以下方式按层次显示表格结构：
    字段别名指定在 Cis 选项卡中显示的每个字段的表头。· 字段类型“Part_Type”和“Part_Number”对应的字段别名已默认定义，不允许修改。· 如果未设置任何内容，则将使用“字段名称”代替。
    转移到设计指定将字段名称添加到元件属性中。如果是，您可以在设计中检查元件属性，并在元件属性列表中查看该名称。提示：设置后，将使用字段别名。
    CIS 中的可见性指定在 Cls 选项卡中显示“字段名称”。设置后，将改用“字段别名”。
    钥匙预订的
    可浏览指定在 Cis 选项卡中的字段内容中添加超链接，这些超链接通常链接到数据表和图页等参考文件。
    财产检查指定在“元件管理器”对话框中用于一致性检查的属性。提示：未选中✅任何复选框意味着默认比较所有属性。

    元件管理器对话框🚧

    问题说明

    未实现前置条件的：CIS 选项卡

    💃访问方式：输出窗口 > CIS 选项卡 > 部分...按钮

    使用“元件管理器”对话框将设计中的元件属性与 CIS 中的元件属性进行比较，以检查一致性。对于不一致的属性值，您可以使用多个选项从 CIS 进行更新。

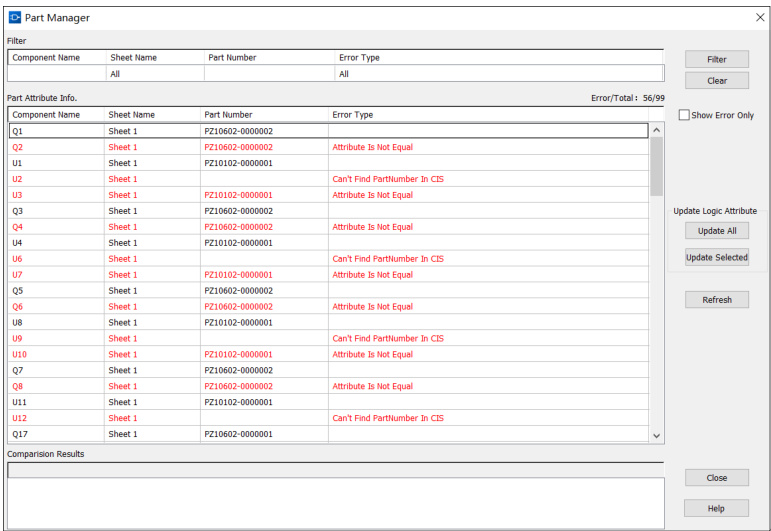

    图 99. 元件管理器对话框

    表 158. 元件管理器对话框内容

    名称描述
    过滤面积· 指定搜索筛选条件。请注意，按组件名称或元件编号进行过滤区分大小写，并且目前不支持通配符或表达式。·提供以下功能按钮：·筛选条件：用于激活筛选条件·清除：用于重置搜索筛选条件设置·仅显示错误：用于显示发现有错误的元件
    元件属性信息区域显示搜索结果。对于属性与 CIS 中不一致的原理图元件，以红色突出显示。
    更新选定按钮从 CIS 更新所选原理图元件的不一致属性。
    仅对出现“属性不相等”错误的原理图元件有效。
    全部更新按钮更新 CIS 中发现的所有出现“属性不相等”错误的原理图零件的不一致属性。
    刷新按钮如果您更改设计中的元件属性，则手动更新比较结果。
    比较结果区域显示分别在设计和 CIS 中分配给元件属性的内容，差异以红色突出显示。您可以：· 更新所选属性：右键点击👆属性单元格，然后点击👆“从 CIS 更新所选属性”。· 更新原理图元件的所有属性：右键 > 点击👆“从 CIS 更新所选元件”。

    SailWind Layout 链接对话框

    SailWind Layout Link 对话框允许您连接到 SailWind Layout，以自动发送网表、传递设计变更注释以及进行交叉探测（接收和发送选择👉）。此功能还可以自动执行某些任务，例如网表比较和规则导出。连接到 SailWind Layout 后，您可以在 SailWind Layout 中选择👉对象，该对象将自动被选中✅并显示在其 SailWind Logic 原理图图页上（反之亦然）。

    另请参阅 Sailwind 产品之间的交叉探测。

    您在 SailWind Layout Link 对话框中设置的选项将保存到注册表中。下次打开 SailWind Layout Link 时，这些选项将会恢复。

    INFO

    例外情况是在“选择👉”选项卡上的“已发送选择👉”列表中进行的选择👉，以及在“文档”选项卡上的文档路径名。

    SailWind Layout 链接对话框，设计选项卡

    💃访问方式：工具 > SailWind Layout > 使用“连接到 SailWind Layout”对话框 >“设计”选项卡连接到 SailWind Layout

    使用 SailWind Layout Link 对话框的 Design 选项卡将网络表导出到 SailWind Layout，将原理图与布局设计进行比较，或向前和向后注释设计数据。

    表 159. SailWind Layout链接对话框，设计选项卡内容

    名称描述
    网络列表区域
    发送网表按钮将当前原理图的网表导出到当前的 SailWind Layout 设计。
    结果：
    • 如果网表中未发现错误，则 SailWind Layout 会更新。
    • 如果网表中发现错误，则会在记事本窗口中显示错误报告文件，并在输出窗口中显示错误文件的链接，并询问您是否继续。
    • 如果点击👆“是”，则 SailWind Layout 会更新。
    • 如果点击👆“否”，则操作取消，SailWind Layout 不会更新。
    网络表复选框选中✅此复选框可将设计规则包含在导出的网表中。
    提示
    在发送网表之前，请运行连接报告以检查可能存在的连接错误。有关信息，请参阅“报告”对话框。
    比较/ECO 区域
    比较 PCB 按钮将当前 SailWind Logic 原理图的网表与当前 SailWind Layout 设计的网表进行比较。
    结果：
    • 如果两个网表中均未发现错误，则会在默认文本编辑器中报告所有差异。
    • 如果两个网表中发现错误，则会在记事本窗口中显示错误报告文件，并在输出窗口中显示指向错误文件的链接，并询问您是否继续。
    • 如果点击👆“是”，则比较操作将继续。
    • 如果点击👆“否”，则操作取消。
    另请参阅 SailWind Layout Link 对话框、“首选项”选项卡、SailWind Layout Link 对话框、ECO 名称选项卡。
    ECO To PCB 按钮将当前 SailWind Logic 原理图中的网表与当前 SailWind Layout 设计中的器件和网表进行比较。
    结果：
    • 如果两个网表中均未发现错误，则 SailWind Layout 设计将更新。
    提示
    通过“选项”对话框“设计”类别中的“允许使用库中的空白值覆盖设计中的属性值”复选框，可以允许/阻止使用 ECO 文件中的空白属性值覆盖非空白属性值。
    • 如果在两个网表中发现错误，则会在记事本窗口中显示错误报告文件，并在“输出”窗口中显示指向错误文件的链接，并询问您是否继续。
    • 如果点击👆“是”，则 SailWind Layout 设计将更新。
    • 如果点击👆“否”，则操作将取消，SailWind Layout 将不会更新。
    另请参阅 SailWind Layout链接对话框、“首选项”选项卡、SailWind 布局链接对话框、ECO 名称选项卡。
    ECO From PCB 按钮将当前 SailWind Logic 原理图中的网表与当前 SailWind Layout 设计中的元件和网表进行比较。
    结果：
    • 如果两个网表中均未发现错误，则 SailWind Logic 原理图将更新。
    提示
    通过“选项”对话框“设计”类别中的“允许使用库属性中的空白值覆盖设计中的属性值”复选框，可以允许/阻止使用 ECO 文件中的空白属性值覆盖非空白属性值。• 如果在任一网表中发现错误，错误报告文件将显示在记事本窗口中，错误文件的链接将显示在输出窗口中，并询问您是否继续。
    • 如果点击👆“是”，SailWind Logic 原理图将更新。
    • 如果点击👆“否”，操作将取消，SailWind Logic 不会更新。
    另请参阅 SailWind Layout链接对话框、“首选项”选项卡、SailWind 布局链接对话框、ECO 名称选项卡。
    比较设计规则复选框布局链接对话框，ECO 名称选项卡。在您选择👉比较 PCB、ECO 到 PCB 或 PCB 中的 ECO 时发生的比较中包含设计规则。
    显示网络列表错误报告复选框选中✅此复选框，即可在生成网络列表错误报告后将其打开。文件名为 padsnet.err。提示：即使清除此复选框，您仍然可以从“输出”窗口中的链接打开文件。
    Al 布局参考数据选中✅此复选框，AI 智能布局功能才能正常工作。
    断开按钮SailWind Layout。断开与 SailWind Layout 的连接并关闭对话框。

    SailWind Layout 链接对话框，文档选项卡

    💃访问方式：工具 > SailWind Layout > 使用“连接到 SailWind Layout”对话框 > 文档选项卡连接到 SailWind Layout

    使用 SailWind Layout Link 对话框中的“文档”选项卡，在当前 SailWind Layout 会话中打开并连接到其他设计或新设计文件。当前设计路径和文件名列在此选项卡的顶部。

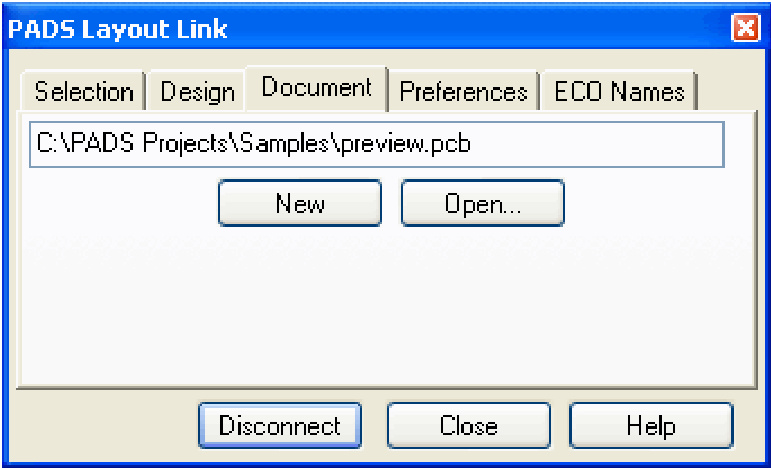

    图 100. SailWind Layout链接对话框，文档选项卡 表 160. SailWind Layout链接对话框，文档选项卡内容

    名称描述
    路径名场显示当前 SailWind Layout 设计的路径和文件名。
    新建按钮在当前 SailWind Layout 会话中创建一个新文件。SailWind Logic 会自动连接到此文件。提示 如果当前 SailWind Layout 设计有未保存的更改，则会出现提示窗口，询问“远程 PCB 文档已修改 - 您是否要保存？”。
    打开按钮允许您查找并打开现有的 SailWind Layout 文件。SailWind Logic 会自动连接到此文件。提示：如果当前 SailWind Layout 设计中有未保存的更改，则会出现一个提示窗口，询问“远程 PCB 文档已修改 - 是否要保存？”。
    断开按钮断开与 SailWind Layout 的连接并关闭对话框。

    SailWind Layout 链接对话框，ECO 名称选项卡

    💃访问方式：工具 > SailWind Layout > 使用“连接到 SailWind Layout”对话框 > ECO 名称选项卡连接到 SailWind Layout

    使用 SailWind Layout Link 对话框中的 ECO Names 选项卡来管理 Design 选项卡上的比较和 ECO 功能的选项。

    INFO

    另请参见位于鼠标“设计”选项卡。

    图 101. SailWind Layout链接对话框，ECO 名称选项卡

    表 161. SailWind Layout链接对话框，ECO 名称选项卡内容

    名称描述
    比较名称并根据需要重命名网络和元件使用参考指示器和网络名称比较差异。提示 · 最适合用于最大限度地减少对布线的更改。· 选择👉此选项可能会导致元件位置互换。
    比较名称，但更喜欢添加/删除部分而不是重命名使用参考指示器和网络名称比较差异，因为很少有参考指示器被重命名，而网络尚未重命名。提示：此方法最适合用于最大程度地减少元件位置互换以及由此可能导致的设计中断。
    比较拓扑（而非名称）。根据需要重命名。不使用参考指示器或网络名称比较差异。使用管脚名称、元件类型名称等比较差异。1 提示：当元件和网络已重命名，且互连更改极少时，最好使用此方法比较设计。例如，仅进行了自动重新编号
    断开按钮对设计执行的操作。断开与 SailWind Layout 的连接并关闭对话框。

    SailWind Layout 链接对话框，首选项选项卡

    💃访问方式：工具 > SailWind Layout > 使用“连接到 SailWind Layout”对话框 >“首选项”选项卡连接到 SailWind Layout

    使用 SailWind Layout Link 对话框的 Preferences 选项卡来管理 Design 选项卡上的比较和 ECO 功能的选项。

    TIP

    另请参见位于鼠标“设计”选项卡。

    图 102. SailWind Layout链接对话框，首选项选项卡

    表 162. SailWind Layout链接对话框，首选项选项卡内容

    名称描述
    忽略未使用的管脚网络复选框选择👉忽略原始设计中未使用的管脚网络，并保留您正在更新的设计中现有的未使用的管脚网络。提示• 如果清除此选项，则可能会删除未使用的管脚网络。· 未使用的管脚网络包含没有逻辑网络关联的管脚。
    名称框· PCB 设计过程中，其他软件工具可能会创建未使用的管脚网络。请输入📝未使用的管脚网络的名称。限制：仅当您选择👉“忽略未使用的管脚”时，此框才可用。提示 · 网络名称的最大长度为 47 个字符。· 您可以使用除花括号 {} 之外的任何字母数字字符，
    包括属性区域· 默认名称为 NOT_CONNECTED。元件——控制元件属性是否包含在网表中。SailWind Logic 将具有不同属性的元件评估为不同的元件类型。因此，如果您在生成网表时选择👉了“包含元件属性”，则在执行 ECO 比较时也必须选择👉“包含元件属性”。否则，比较会认为元件类型不同并报告错误。网络——控制网络特性是否包含在网表中。
    比较 PCB 封装分配类型不同并报告错误。比较原理图和 SailWind Layout 中设计的 PCB 封装分配。更新 SailWind Layout 中的封装分配。
    断开按钮断开与 SailWind Layout 的连接并关闭对话框。

    SailWind Layout 链接对话框，选择👉选项卡

    💃访问方式：工具 > SailWind Layout > 使用“连接到 SailWind Layout”对话框 > 选择👉选项卡连接到 SailWind Layout

    使用 SailWind Layout Link 对话框的 Selection 选项卡来管理发送到 SailWind Layout 和从 SailWind Layout 接收的选择👉。

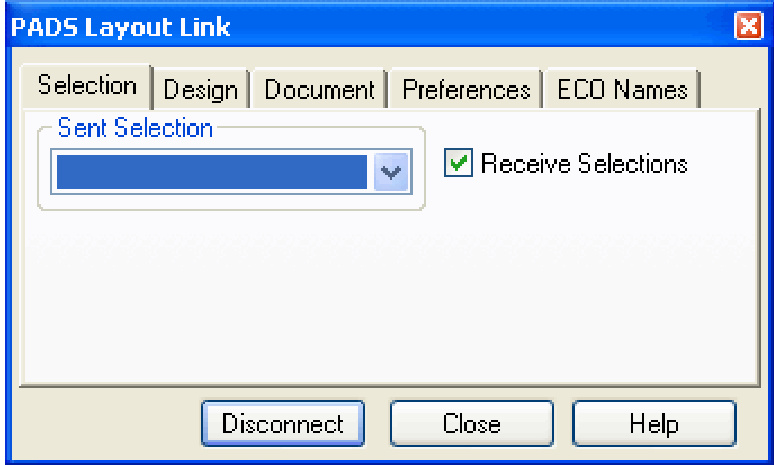

    图 103. SailWind Layout链接对话框，选择👉选项卡

    表 163. SailWind Layout链接对话框，选择👉选项卡内容

    名称描述
    已发送选择👉列表包含 SailWind Logic 中当前选定的对象的列表。
    接收选择👉复选框选择👉此项可使 SailWind Logic 通过更改原理图表并在 SailWind Logic 中选择👉项目来自动定位与 SailWind Layout 选择👉相对应的项目。
    断开按钮断开与 SailWind Layout 的连接并关闭对话框。

    SailWind Router 链接对话框

    您可以使用 SailWind Router 链接对话框链接到 SailWind Router 并进行交叉探测。此功能允许您接收和发送选择👉，并启动新的 SailWind Router 会话或文档。连接到 SailWind Router 后，您可以在 SailWind Router 中选择👉对象，该对象将自动被选中✅并显示在其 SailWind Logic 原理图图页上（反之亦然）。

    另请参阅上的“Sailwind 产品之间的交叉探测”。

    SailWind Router 链接对话框，文档选项卡

    💃访问方式：工具 > SailWind Router > 使用连接到 SailWind Router对话框 > 文档选项卡连接到 SailWind Router

    使用 SailWind Router Link 对话框中的“文档”选项卡，在当前 SailWind Router 会话中打开并连接到其他设计或新设计文件。当前设计路径和文件名列在此选项卡的顶部。

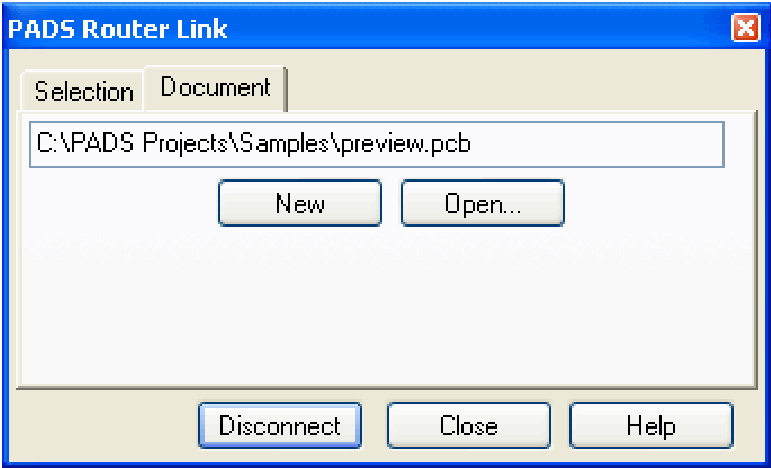

    图 104. SailWind Router链接对话框，文档选项卡

    表 164. SailWind Router链接对话框，文档选项卡内容

    名称描述
    路径名字段显示当前 SailWind Router设计的路径和文件名。
    新建按钮在当前 SailWind Router 会话中创建一个新文件。SailWind Logic 会自动连接到此文件。提示 如果当前 SailWind Router 设计有未保存的更改，则会出现提示窗口，询问“远程 PCB 文档已修改 - 您是否要保存？”。
    打开按钮允许您查找并打开现有的 SailWind Router 文件。SailWind Logic 会自动连接到此文件。提示：如果当前 SailWind Router 设计有未保存的更改，则会出现提示窗口，询问“远程 PCB 文档已修改 - 是否要保存？”。
    断开按钮断开与 SailWind Router 的连接并关闭对话框。

    SailWind Router 链接对话框，选择👉选项卡

    💃访问方式：工具 > SailWind Layout > 使用连接到 SailWind Router对话框 > 选择👉选项卡连接到 SailWind Router

    使用 SailWind Router Link 对话框的 Selection 选项卡来管理发送到 SailWind Router 和从 SailWind Router 接收的选择👉。

    图 105. SailWind Router链接对话框，选择👉选项卡

    表 165. SailWind Router链接对话框，选择👉选项卡内容

    名称描述
    已发送选择👉列表包含 SailWind Logic 中当前选定的对象的列表。
    接收选择👉复选框选择👉此项可使 SailWind Logic 通过更改原理图图页并在 SailWind Logic 中选择👉项目来自动定位与 SailWind Router 选择👉相对应的项目。
    断开按钮断开与 SailWind Router 的连接并关闭对话框。

    元件特性对话框

    💃访问方式：选择👉一个元件 > 右键点击👆 > 属性

    使用元件特性对话框来分配或修改元件属性，即有关元件的信息，例如制造商和成本。

    TIP

    在原理图级别添加或更改元件的属性不会更新元件类型（在库中）。请在元件编辑器中编辑该元件以更新库元件。

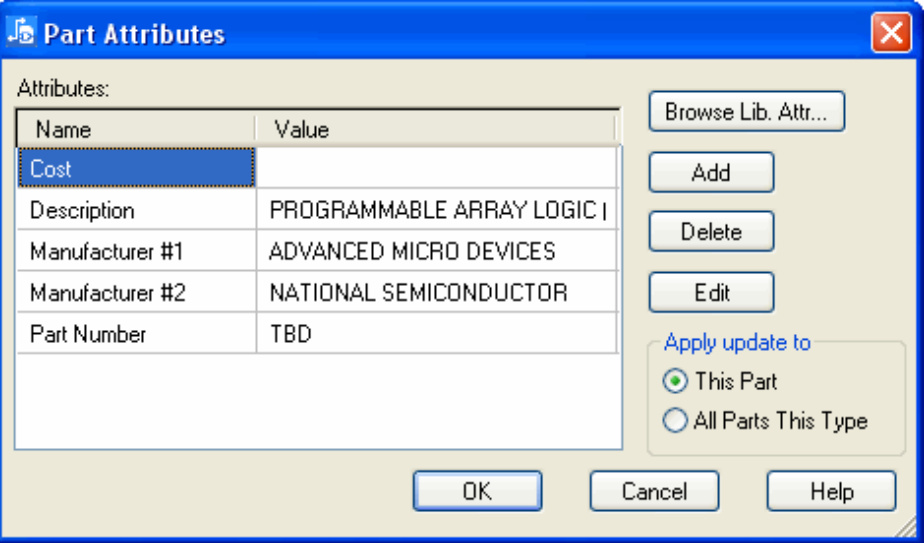

    Figure 106. Part Attributes Dialog Box

    名称描述
    属性表列出选定元件的属性的名称和值。
    浏览属性库按钮打开浏览属性库对话框。
    添加按钮在属性表的末尾添加一行，您可以在其中添加新属性。
    删除按钮从属性表中删除选定的行。
    编辑按钮使选定的单元格可供编辑。
    将更新应用到区域指定元件的更新方式：
    • 此元件 — 仅更新选定的元件。
    • 所有元件 此类型 — 更新设计中所有匹配的元件

    表 166. 元件特性对话框内容

    元件信息对话框

    使用元件信息对话框来创建或编辑元件类型。

    元件信息对话框，属性选项卡

    💃访问方式：工具 > 元件编辑器 > 编辑电参数按钮 > 属性选项卡

    使用“元件信息”对话框的“属性”选项卡可以管理选定元件的属性，并定义新元件的默认属性。

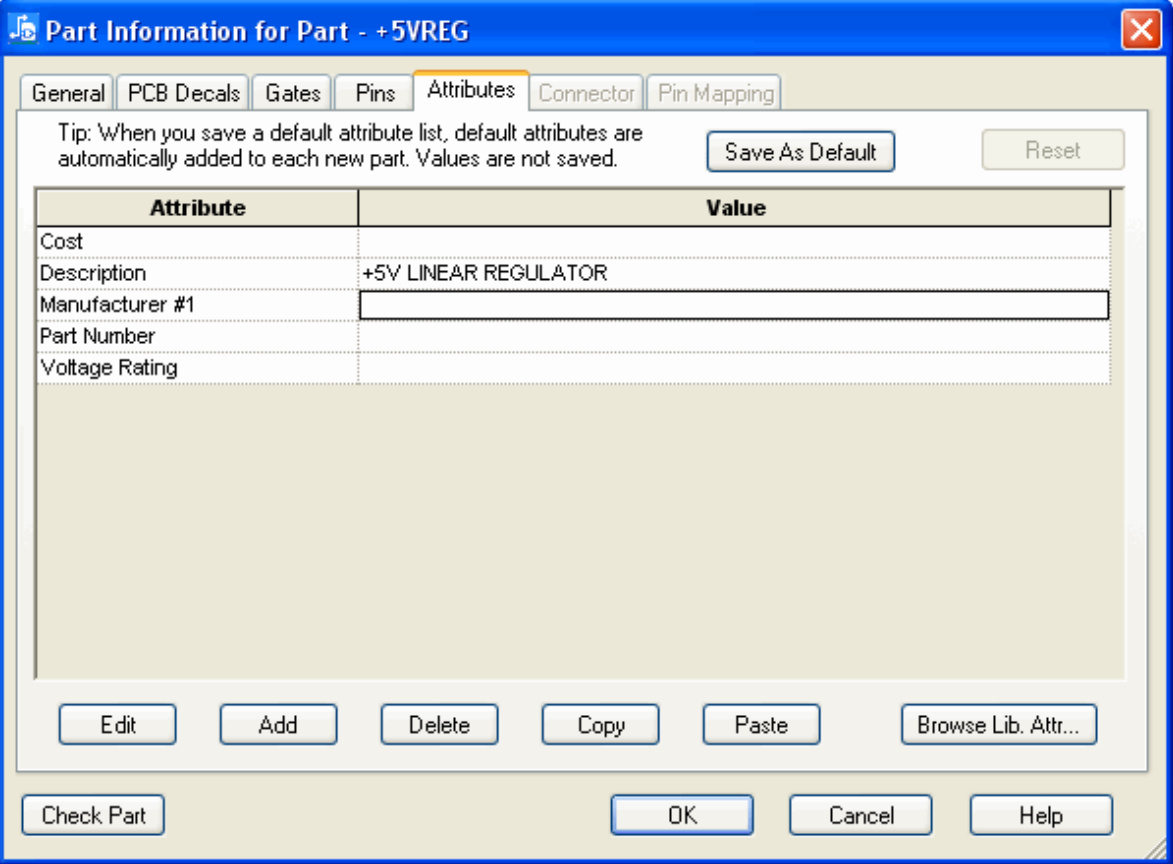

    图 167. 元件信息对话框 - 属性选项卡

    名称描述
    属性表• 属性列 — 属性的名称。
    • 值列 — 属性的值。
    另存为默认值按钮将当前属性列表保存为所有新属性的默认属性。
    提示
    属性名称会被保存，但属性值不会被保存。
    重置按钮撤消在“属性”选项卡中所做的所有更改。
    编辑按钮使选定的单元格可供编辑。
    结果：仅对选定元件的属性进行编辑。要管理整个设计范围或所有库中的属性，请使用“管理库属性”对话框。
    提示
    您也可以双击单元格来编辑其内容。
    另请参阅“管理属性”。
    添加按钮在表格底部为新属性添加新行。
    结果：新属性将添加到属性层次结构的“元件类型”级别。更多信息，请参阅《SailWind 布局指南》中的“属性层次结构”。
    提示
    输入📝新属性名称后，按 Tab 键或双击值字段以输入📝值。
    删除按钮删除选定的行。
    复制按钮将选定单元格的信息放入粘贴缓冲区。
    提示
    您也可以从 Microsoft Excel 复制。
    粘贴按钮粘贴粘贴缓冲区中的信息。表格中选定的单元格为粘贴原点。数据粘贴在粘贴原点的右下方。
    浏览属性库按钮打开浏览属性库对话框，您可以在其中浏览现有的属性库。
    检查元件按钮检查缺失或不一致的信息。
    提示
    即使您未点击👆“检查元件”按钮，当您退出
    该选项卡时，系统也会检查已分配的封装，以确保它们
    包含“管脚”选项卡中定义的所有门极和信号管脚的物理管脚号。

    元件信息对话框，连接器选项卡

    💃访问方式：工具 > 元件编辑器 > 编辑电参数按钮 > 连接器选项卡

    使用“连接器”选项卡定义要在原理图中显示的备用逻辑封装。封装被称为特殊符号。您可以将逻辑管脚类型与每个备用封装关联，以便在原理图中以图形方式显示连接器管脚的功能。

    WARNING

    仅当您打开现有连接器或创建新连接器时，“连接器”选项卡才可用。

    TIP

    许多用户喜欢使用不同的符号或封装来区分输入📝（源）和输出（负载）管脚。您可以为十种不同的管脚类型分别定义多个符号。

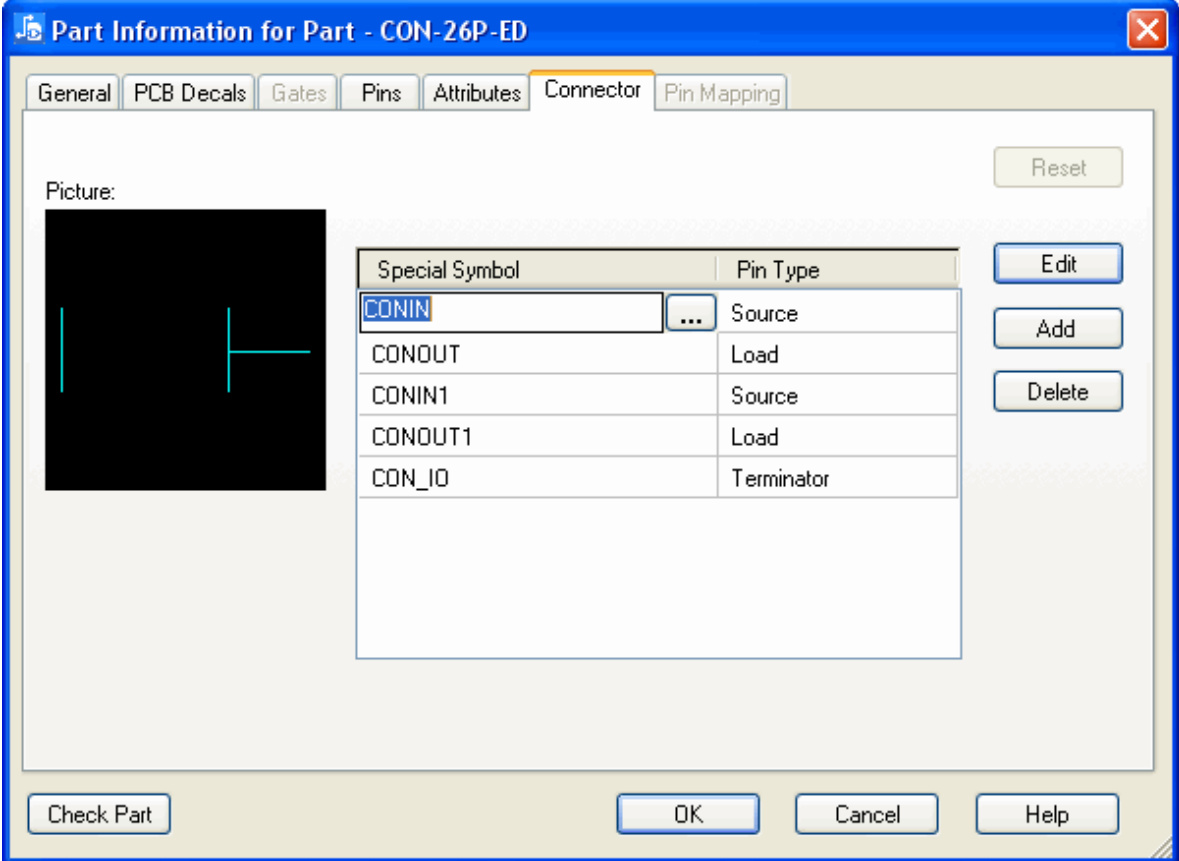

    图 108. 元件信息对话框 - 连接器选项卡

    表 168. 元件信息对话框 - 连接器选项卡内容

    名称描述
    图片显示所选特殊符号的图片。
    属性表• 特殊符号 — 原理图中使用的连接器管脚封装的名称。
    • 管脚类型 — 特殊符号的功能。

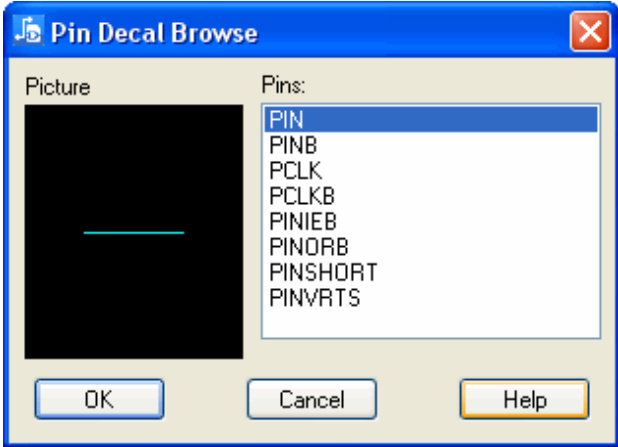

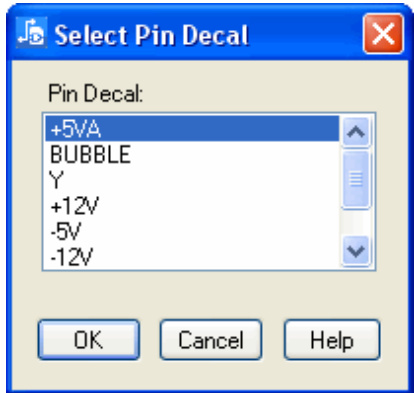

    ...打开“浏览特殊符号”对话框，您可以在其中浏览大头针封装。
    重置按钮撤消在“连接器”选项卡中所做的所有更改。
    编辑按钮使选定的单元格可供编辑。
    提示
    您也可以双击单元格来编辑其内容。
    添加按钮在表格底部添加新行。
    删除按钮移除选定的行。
    检查元件按钮检查缺失或不一致的信息。
    提示：
    即使您未点击👆“检查元件”按钮，当您退出该选项卡时，系统也会检查已分配的封装，以确保它们包含“管脚”选项卡中定义的所有门极和信号管脚的物理管脚号。

    元件信息对话框，门选项卡

    💃访问方式：工具 > 元件编辑器 > 编辑电参数按钮 > 门选项卡

    使用“元件信息”对话框的“门”选项卡将门信息分配给元件，包括门的数量、门交换信息和元件的 CAE 封装。

    TIP

    空格和句点 (.) 是管脚名称的非法字符。

    图 109. 元件信息对话框 - 门选项卡

    表 169. 元件信息对话框 - 门选项卡内容

    名称描述
    预览区域显示在封装单元格中选择👉的项目。
    重置按钮撤消在“门”选项卡中所做的所有更改。
    编辑按钮使选定的单元格可供编辑。同时显示“浏览”按钮。
    ...打开“将封装分配给门”对话框。
    提示
    此按钮仅在 CAE 封装列中可用，并且
    仅当单元格可编辑时才可用。
    添加按钮在 Gate 表的底部添加一个带有下一个 Gate 字母的新行。
    删除按钮从 Gate 表中删除选定的行。
    门表• 门列 - 显示门的字母。
    • 管脚列 - 显示门的管脚数。门管脚在“管脚”选项卡上添加。
    • 交换列 - 显示交换 ID，范围从 0 到 100。为了断开交叉连接并方便布线，具有相同交换 ID（0 除外）的门可以在一个零件内或与同类型的另一个零件交换。
    要禁用交换，请输入📝 0。
    • CAE 封装 N 列 - 显示 CAE 封装名称。CAE 封装 1 列出的封装是默认封装，在将零件添加到原理图时使用。其他封装为备用封装。您最多可以为一个零件分配四个 CAE 封装。
    提示
    双击输入📝封装名称，或点击👆“...”（浏览）按钮从库中搜索封装
    检查元件按钮检查缺失或不一致的信息。
    提示
    即使您未点击👆“检查元件”按钮，当您退出
    该选项卡时，系统也会检查已分配的封装，以确保它们
    包含“管脚”选项卡中定义的所有门极和信号管脚的物理管脚号。

    元件信息对话框，“常规”选项卡

    💃访问方式：工具 > 元件编辑器 > 编辑电参数按钮 > 常规选项卡

    使用“元件信息”对话框的“常规”选项卡可以查看元件统计信息并设置系列信息。

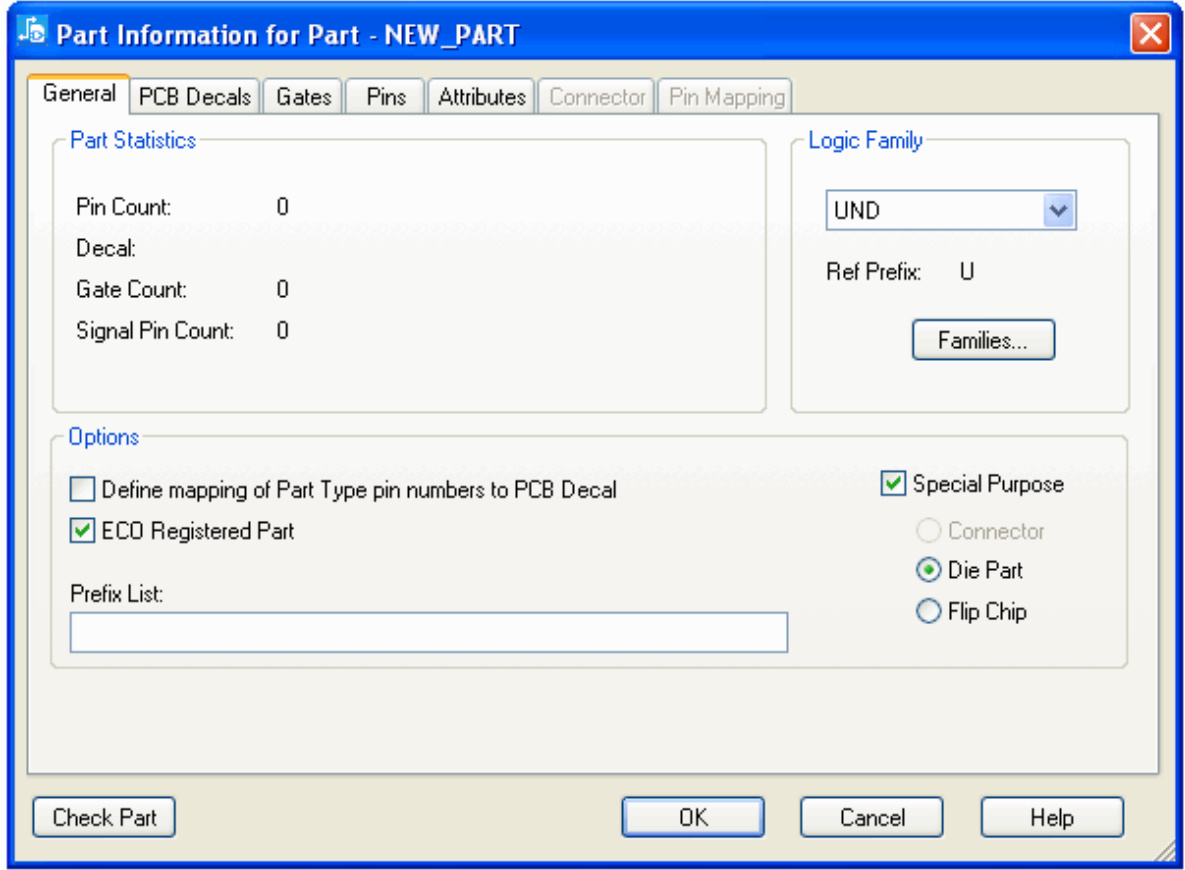

    图 110. 元件信息对话框 - 常规选项卡

    表 170. 元件信息对话框 - 常规选项卡内容

    名称描述
    元件统计区
    管脚数显示元件中的管脚总数。包括栅极管脚、信号管脚和未使用的管脚。如果为多个封装分配了不同的管脚数，则显示从最小到最大的封装管脚数范围
    封装显示封装的名称，如在“PcB 封装”选项卡上选择👉的。
    门数显示元件中存在多少个门。
    信号管脚数显示元件中的信号管脚数。
    逻辑系列区域
    逻辑系列列表指定器件使用的逻辑系列（参考指示器前缀）。您也可以通过点击👆“系列...”按钮创建新的逻辑系列或编辑现有的参考指示器前缀。
    注意：
    从 PADS 9.0 开始，裸片器件和倒装芯片不再通过其系列名称（DIE 或 FLP）进行识别，而是通过
    此选项卡上的“特殊用途”设置进行识别。进行此更改后，
    您可以将任何参考指示器（逻辑系列）分配给裸片器件或倒装芯片，而不会丢失这些器件的特殊属性（例如，可以在原理图中移动器件的基板绑定焊盘）。
    参考前缀显示所选逻辑系列的参考指示符前缀
    家庭按钮打开鼠标“逻辑系列”对话框，您可以在其中添加、编辑或删除逻辑系列
    选项区域
    定义元件类型管脚号到“PCB 封装激活“管脚映射”选项卡，您可以在其中将逻辑管脚号映射到不同的物理管脚号。
    限制：
    • 一旦将一个或多个字母数字封装添加到零件类型，该复选框将不可用。移除已分配的字母数字封装，即可启用该复选框。
    即使分配了数字封装，该复选框也会变为可用。但是，您仍然需要从列表中移除该字母数字封装，以使零件有效。
    • 必须分配封装才能使用“管脚映射”选项卡。
    • 只有具有连续数字管脚号的封装才可用于管脚映射。
    ECO 注册元件允许在设计和原理图文件之间传递零件，以便进行正向和反向注释。默认情况下，设计中所有现有零件类型均已注册 ECO。
    提示
    通常情况下，对于非电气零件，无需选中✅此复选框。例如，如果您在布局软件中创建并添加了安装孔，则在执行设计的反向注释时，无需将该零件（安装孔）传递回原理图。
    前缀列表指定将零件信息编辑应用于库中的其他零件。输入📝与要更新的其他零件名称匹配的前缀和通配符。注意：
    示例：
    • 前缀中的问号 ? 用作单个字符的通配符。前缀“?4”相当于“54”或“74”。
    • 如果输入📝“\02”作为后缀，则编辑将应用于所有以 02 结尾的零件。
    注意：
    警告：在“零件信息”对话框中的其他选项卡上点击👆“确定”或“另存为”时，将应用“前缀列表”框中的内容。
    特殊目的将元件标识为以下类型之一：
    • 连接器 — 与其他元件类型不同，连接器不需要前缀列表或门定义。
    限制：
    ◦ 创建或修改连接器时，此复选框会自动选中✅。如果打开的元件不是连接器，则该复选框不可用。
    ◦ 如果元件已分配门或管脚，则此复选框不可用。
    ◦ 选中✅“连接器”复选框后，“门封装”选项卡不可用。
    ◦ 某些不适用于连接器元件的“管脚”选项卡控件将被禁用。
    • 芯片元件 — 请参阅以下说明。
    • 倒装芯片 — 请参阅以下说明。
    注意：
    从 PADS 9.0 开始，芯片元件和倒装芯片由“元件类型”中的“特殊用途”设置标识，而不是由 DIE 和 FLP 逻辑系列标识。进行此更改后，任何参考指示器（逻辑系列）都可以分配给芯片元件或倒装芯片。
    检查元件按钮检查缺失或不一致的信息。
    提示
    即使您未点击👆“检查元件”按钮，当您退出
    该选项卡时，系统也会检查已分配的封装，以确保它们
    包含“管脚”选项卡中定义的所有门极和信号管脚的物理管脚号。

    元件信息对话框，PCB 封装选项卡

    💃访问方式：工具 > 元件编辑器 > 编辑电参数按钮 > PCB 封装选项卡

    使用“元件信息”对话框的“PCB 封装”选项卡将封装或示意图分配给库元件。

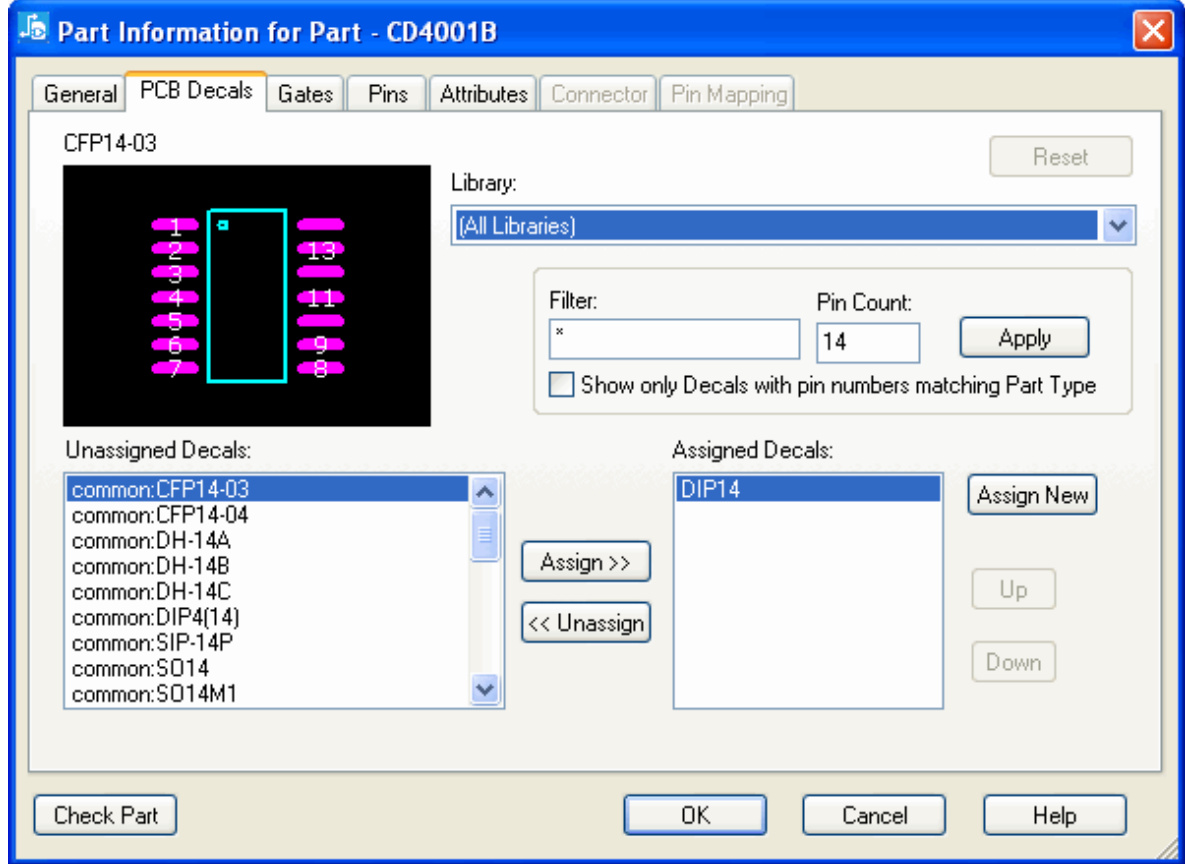

    图 111. 元件信息对话框 - PCB 封装选项卡

    表 171. 元件信息对话框 - PCB 封装选项卡内容

    名称描述
    预览区域显示在“指定的封装”列表中选定的项目。
    库列表列出所有可用的库。过滤“未指定的封装”列表，仅显示选定的库。
    筛选在选定的库（或多个库）中搜索特定元件或条目名称，或与上的通配符或表达式匹配的名称。输入📝 * 可查看选定库中的所有元件或条目。点击👆“应用”可搜索库并显示搜索结果。
    管脚数通过仅显示具有指定管脚数的封装来缩小未分配封装列表的范围。提示
    删除“管脚数”框中的所有数字即可显示所有封装。
    此框始终可用作筛选条件，以便分配不同管脚数的封装。
    仅显示管脚号与元件类型匹配的封装过滤掉管脚号与“管脚”选项卡上现有门极和信号管脚不匹配的封装，或与“管脚映射”选项卡上物理管脚号不匹配的封装。
    未指定封装列表列出可分配给该元件的所有可用封装。
    分配>> 按钮将选定的封装从“未分配封装”列表移至“已分配封装”列表。
    限制：
    • 您必须为“管脚”选项卡上定义的所有门极管脚和信号管脚分配一个具有足够管脚数的封装。
    • 只有管脚编号连续的封装才可用于管脚映射。
    << 取消分配按钮将选定的封装从“已分配封装”列表移动到“未分配封装”列表。
    “指定封装”列表列出所有已分配的封装。已分配的 PCB 封装可以具有不同的管脚数，但您必须分配一个具有足够管脚数的封装，用于“管脚”选项卡上定义的所有栅极管脚和信号管脚。
    您最多可以为一个元件分配 16 个 PCB 封装。
    注意：
    使用“元件属性”对话框将封装切换为备用封装，并且可以在 ECO 模式之外进行更改。ECO 工具栏创建的 .eco 文件不包含对备用封装的封装更改。使用“比较/ECO”对话框创建一个列出对备用封装更改的 .eco 文件。
    提示
    • 列表顶部的封装是默认封装，在将元件添加到设计时使用。
    • 分配封装时，封装中的管脚号将自动填充到“管脚”选项卡的表格中。 PCB 封装管脚号可以是字母数字或数字，并且 PCB 封装上的管脚号必须与“管脚”选项卡表中列出的管脚号相匹配。
    分配新按钮打开上的“新建 PCB 封装”对话框，您可以在其中输入📝库中尚不存在的封装的名称。要在设计中使用此零件，您必须获取或创建此封装。
    限制：
    当您分配现有的封装时，它会预先填充上的“管脚”选项卡中的管脚号。当您分配新的 PCB 封装时，您必须手动输入📝管脚号
    向上/向下按钮将选定的封装向上或向下移动。
    检查元件按钮检查缺失或不一致的信息。
    提示
    即使您未点击👆“检查元件”按钮，当您退出
    该选项卡时，系统也会检查已分配的封装，以确保它们
    包含“管脚”选项卡中定义的所有门极和信号管脚的物理管脚号。

    元件信息对话框，管脚映射选项卡

    💃访问方式：工具 > 元件编辑器 > 编辑电参数按钮 > 常规选项卡。在常规选项卡上，选中✅“定义元件类型管脚号到 PCB 封装的映射”复选框，以使管脚映射选项卡可用。在 PCB 封装选项卡上，将具有连续数字管脚号的封装分配给使用“管脚映射”选项卡。封装决定了元件中的管脚数量。

    使用“元件信息”对话框中的“管脚映射”选项卡，将字母数字管脚号叠加到数字 PCB 封装管脚上。在 PADS 2007 之前的版本中，字母数字管脚号无法保存在 PCB 封装中。

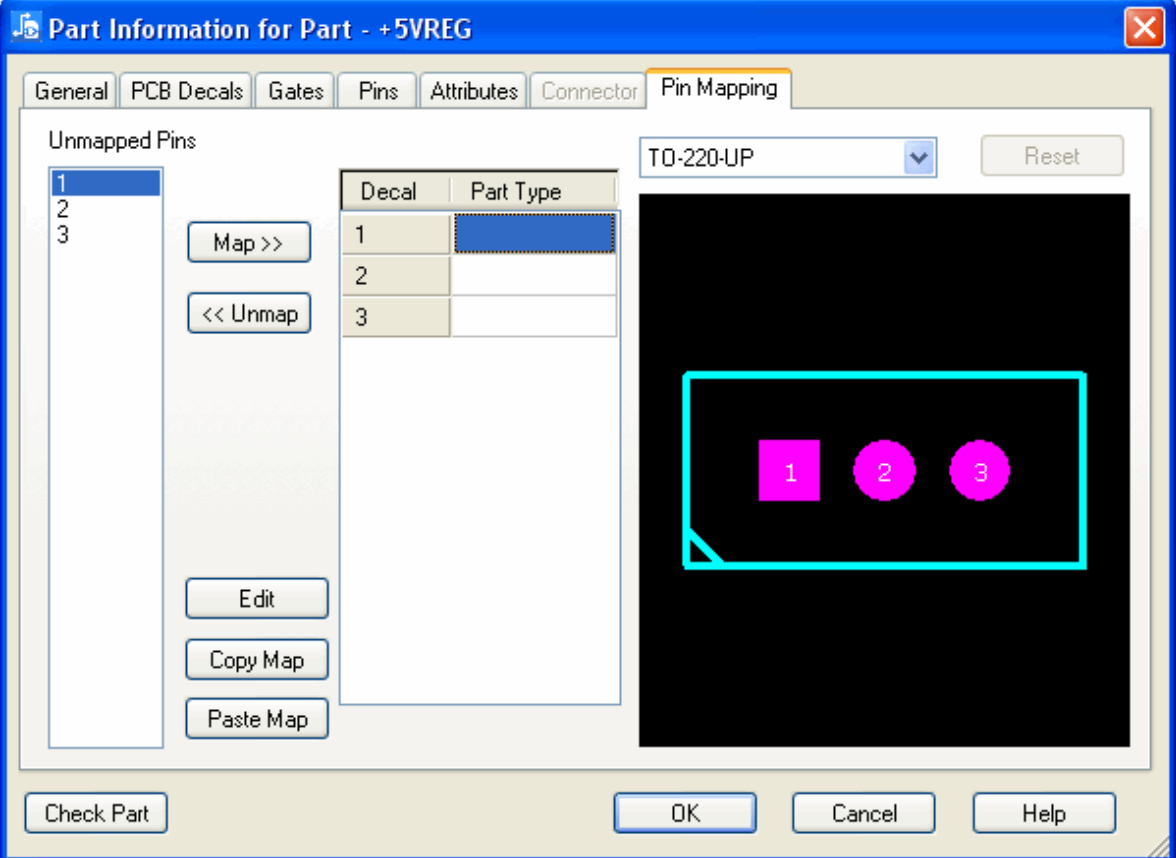

    图 112. 元件信息对话框 - 管脚映射选项卡

    表 172. 元件信息对话框 - 管脚映射选项卡内容

    名称描述
    封装列表列出可供您映射字母数字管脚的封装。
    重置按钮撤消在管脚 Mapping 选项卡中所做的所有更改。
    未映射管脚列表列出映射表中可映射的所有未映射管脚。
    地图 >> 按钮将选定的管脚从未映射的管脚列表移动到映射表中的选定单元格。
    << 取消映射按钮将选定的封装编号从映射表移动到未映射的管脚列表。
    映射表· 封装列 — 封装的编号。· 元件类型列 — 属性的值。
    编辑按钮使选定的单元格可供编辑。提示：您也可以双击单元格来编辑其内容。
    复制地图按钮将地图信息放入粘贴缓冲区，以便粘贴到 Microsoft Excel 中，您可以在其中进行批量编辑。
    限制：
    复制地图仅适用于整个管脚映射表，而不适用于选定的行。
    粘贴地图按钮从粘贴缓冲区粘贴地图信息。
    限制：
    “粘贴地图”仅适用于整个管脚映射表，
    不适用于选定的行。
    预览区域显示封装列表中选定的项目。
    您可以通过在预览窗口中选择👉管脚，将未映射的管脚分配给封装管脚。在“未映射的管脚”列表中选择👉一个字母数字，然后在封装预览窗口中双击该管脚，即可将该字母数字映射到该管脚。“未映射的管脚”列表中的下一行将成为下一个选定的要映射的字母数字。
    在预览窗口中，您可以点击👆并拖动以定义缩放框，或者使用 Shift+点击👆或 Shift+右键点击👆以两倍放大或缩小。您最多可以放大到原始比例的 16 倍。预览窗口只会缩小到使封装完全适合视图。
    检查元件按钮检查缺失或不一致的信息。
    提示
    即使您未点击👆“检查元件”按钮，当您退出
    该选项卡时，系统也会检查已分配的封装，以确保它们
    包含“管脚”选项卡中定义的所有门极和信号管脚的物理管脚号。

    元件信息对话框，管脚选项卡

    💃访问方式：工具 > 元件编辑器 > 编辑电参数按钮 > 管脚选项卡

    使用“元件信息”对话框中的“管脚”选项卡，将栅极管脚、信号管脚和未使用的管脚分配给元件。添加到“管脚”选项卡的管脚号必须与 PCB 封装上的管脚号匹配。使用“管脚映射”选项卡，将逻辑（原理图）字母数字管脚号叠加到实际的 PCB 封装上。

    名称描述
    管脚表双击某一列可按升序对该列进行排序。提示：按管脚序列号或管脚组排序具有相同的效果，它先按管脚组排序，然后按每个门内的序列号排序。
    管脚组列从“门”、“信号管脚”、“连接器管脚”或“未使用管脚”中选择👉。
    • 门管脚 - 分配给您在“门”选项卡上添加到元件的门。
    • 信号管脚 - 分配给隐式管脚（原理图中的任何门上均未显示的管脚）。通常，接地管脚和电源管脚是唯一的隐式管脚。您无需使用信号管脚。相反，您可以将电源和接地管脚添加到门，或者为电源和/或接地管脚创建单独的门。对于 SailWind Logic 附带库中的元件，标准接地信号名称为 GND。标准电源信号名称为 +5V。
    • 连接器管脚 - 分配给连接器管脚，而不是使用门管脚。使用连接器时，每个管脚都是其自己的门，以便根据需要将每个连接器管脚分布在整个原理图中，而不必为每个管脚创建门。您可以在
    鼠标“常规”选项卡上将零件类型指定为连接器。
    • 未使用的管脚 - 您可以将某个管脚指定为未使用的管脚。
    未使用的管脚是指在 PCB 封装上定义但在零件类型中没有电气功能的管脚。未使用的管脚信息不会保存在零件类型中，而是根据已分配的门极和信号管脚数量与已分配的 PCB 封装上的管脚数量自动得出。
    数字列指定管脚的管脚号。
    注意：
    要求：管脚号必须与 PCB 封装相匹配。例如，字母数字对应字母数字。
    名称列指定管脚的信号或功能名称。
    注意：
    要求：管脚必须有名称才有效。
    类型列指定管脚的类型。
    提示
    此列仅适用于栅极管脚。
    交换列指定可交换管脚之间的相同编号。
    提示
    输入📝 0 可禁用交换
    序列列指定序列号。
    提示
    序列号决定了 CAE 门管脚到 PCB 封装管脚的映射。该序列会自动与其他 CAE 封装共享。例如，它显示了管脚号在 CAE 门封装上的显示方式；因此，在门 A 中，序列号 1 可能是管脚 1，但在门 B 中，序列号 1 可能是管脚 4。
    重置按钮撤消您在 Pins 选项卡中所做的所有更改。
    编辑按钮点击👆即可从同一列中选择👉多个单元格，然后点击👆“编辑”按钮对选定的单元格进行相同的更改。“编辑”按钮的操作取决于您选择👉的单元格：
    • 管脚组列 - 打开“更新管脚门”对话框。
    • 编号列 - 打开“重新编号管脚”对话框。
    • 名称列 - 打开“更新管脚名称”对话框。
    • 类型列 - 打开“更新管脚类型”对话框。
    • 交换列 - 打开“更新管脚交换”对话框。
    • 序列列 - 不适用于多个单元格编辑。
    添加管脚按钮在选定行下方添加新行。如果这是第一个要添加的管脚，则默认属于 Gate-A。如果管脚已存在，则新管脚将采用当前选定管脚的管脚组。
    注意：
    要求：必须添加管脚编号才能使管脚生效。
    提示
    • 您可以通过添加封装自动添加所有管脚。
    • 要添加一系列管脚，请点击👆“添加管脚”按钮。
    • 要使用逗号分隔值 (.csv) 文件导入管脚，请点击👆“导入 CSV”按钮。
    添加多个管脚按钮打开“添加管脚”对话框。
    注意：
    限制：该元件的管脚总数不能超过 32,767 个。
    提示
    • 您可以通过添加封装自动添加所有管脚。
    • 要添加单个管脚，请点击👆“添加管脚”按钮。
    • 要使用逗号分隔值 (.csv) 文件导入管脚，请点击👆“导入 CSV”按钮。
    删除管脚图按钮移除选定的行。

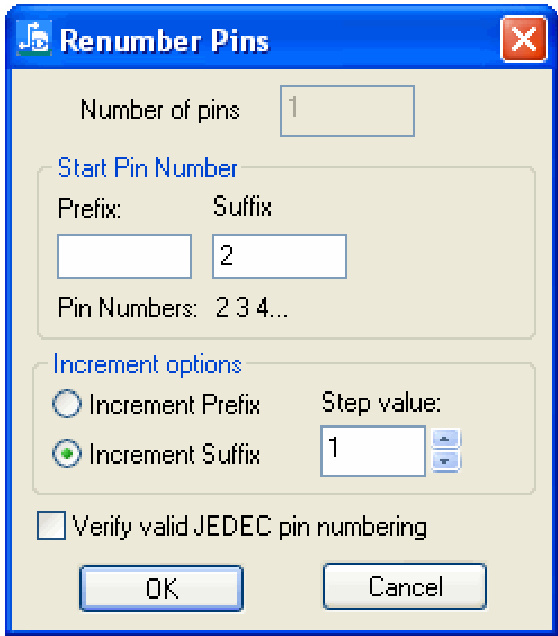

    重新编号按钮打开重新编号管脚对话框。
    复制按钮将选定单元格的信息放入粘贴缓冲区。
    提示
    您也可以从 Microsoft Excel 复制。
    粘贴按钮粘贴来自粘贴缓冲区的信息。表格中选定的单元格是粘贴原点。数据粘贴在粘贴原点的右下方。
    限制：
    当粘贴的数据包含管脚组或管脚编号数据时，会自动添加额外的管脚行，否则，如果粘贴数据的行数和列数与粘贴原点右下方表格中的行数和列数不匹配，粘贴将失败。
    导入 CSV 按钮打开“库导入文件”对话框，您可以在其中选择👉要导入的 .csv 文件。
    提示
    • “管脚”选项卡表中的所有内容将被 CSV 文件的数据替换。
    • CSV 字段名称必须与“管脚”选项卡表中的列标题相对应。只有标题的前两个字符必须匹配。例如，“管脚组”列可以使用“Pi”。“Gate”或“Ga”可以替代“管脚组”标题。
    • 示例 Part_Pins_Template.csv 文件位于您的 \SailWind Projects\Samples 文件夹中。
    检查元件按钮检查缺失或不一致的信息。
    提示
    即使您未点击👆“检查元件”按钮，当您退出
    该选项卡时，系统也会检查已分配的封装，以确保它们
    包含“管脚”选项卡中定义的所有门极和信号管脚的物理管脚号。

    元件特性对话框

    💃访问方式：选择👉一个元件 > 右键点击👆 > 特性

    使用“元件属性”对话框创建和编辑元件属性。您还可以定义信号管脚并控制分配给元件的属性的可见性。

    TIP

    此对话框包含多个子对话框。在使用任何子对话框之前，必须先将打开的对话框中所做的更改应用到设计中。

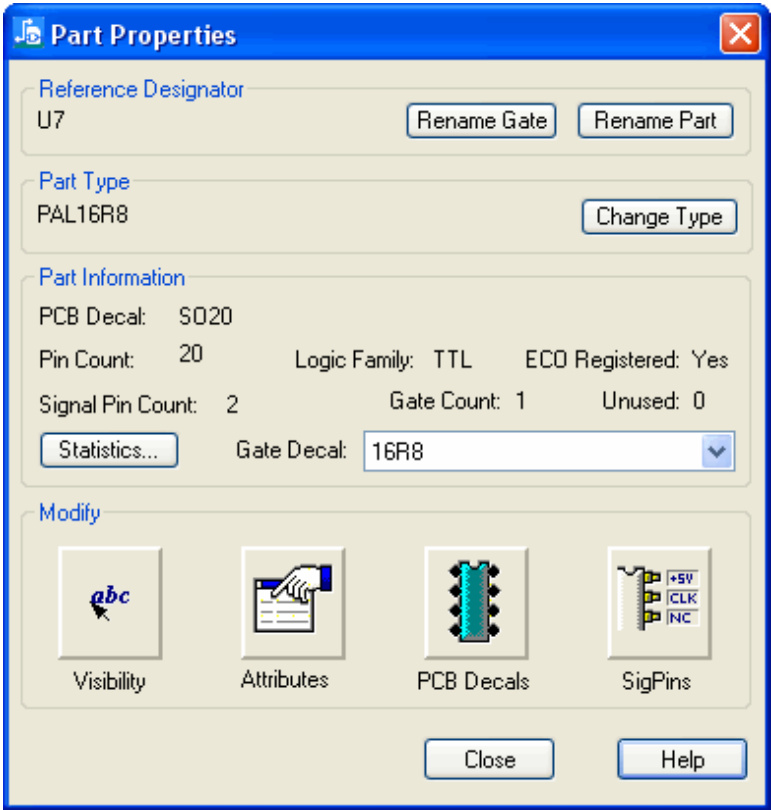

    图 113. 元件特性对话框

    表 173. 元件特性对话框内容

    名称描述
    参考指示器显示选定元件的参考名称。
    重命名门按钮打开重命名门对话框。

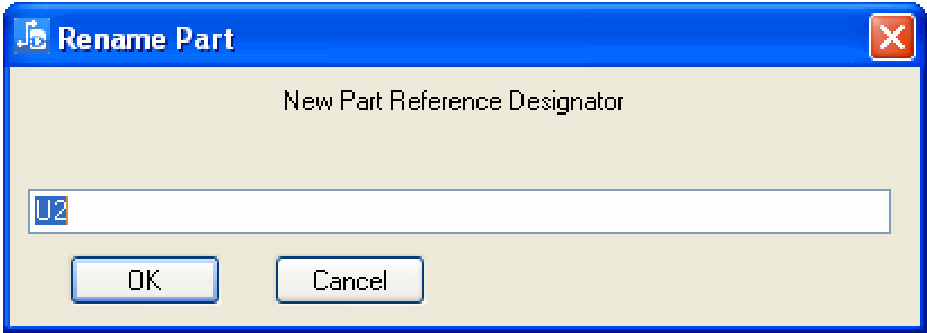

    重命名元件按钮打开重命名元件对话框。
    元件类型显示选定元件的类型。
    更改类型按钮打开更改元件类型对话框。
    元件信息区显示 PCB 封装、管脚数、逻辑系列、如果元件是 ECO 注册的、信号管脚数、门数和未使用的管脚数。
    统计按钮显示选定元件的门和连接信息。此信息显示在默认文本编辑器中，以便您可以将内容保存到文件中。
    门封装列表指定门封装。从“门封装”列表中选择👉一个门封装名称，将选定门或元件的门封装更改为预定义的替代封装之一
    可见性按钮打开元件文本可见性对话框。
    属性按钮打开元件特性对话框。
    PCB 封装按钮打开 PCB 封装分配对话框。
    签名按钮打开元件信号管脚对话框。

    元件信号管脚对话框

    💃访问方式：选择👉一个元件 > 右键点击👆 > 属性 > SigPins 按钮

    使用“元件信号管脚”对话框将任何未使用的管脚分配为附加信号管脚。创建元件类型并将其存储在库中时，会定义元件类型的标准电源管脚和接地管脚。元件创建期间分配的信号管脚无法通过此对话框修改。请使用库管理器中的“为元件分配信号管脚名称”对话框。

    TIP

    元件信号管脚对话框列出了管脚及其对应的信号名称。信号管脚是指在创建元件类型期间由原理图捕获程序分配了信号网络（例如 GND）的管脚。

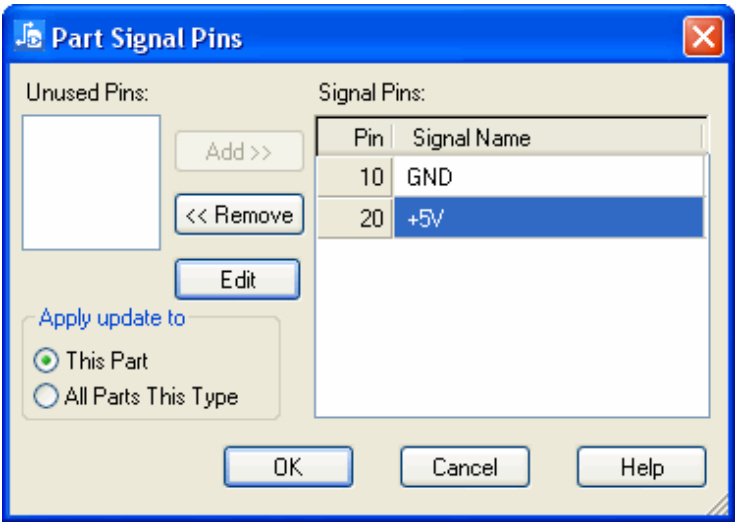

    图 114. 元件信号管脚对话框

    表 174. 器件信号管脚对话框内容

    名称描述
    未使用的管脚列表列出选定元件的所有未使用的管脚。
    添加 >> 按钮将选定的未使用管脚添加到信号管脚表中
    < 将选定的信号管脚从未使用的管脚列表中移除。将选定的信号管脚从未使用的管脚列表中移除。
    编辑按钮使选定的单元格可供编辑。
    信号管脚表列出信号管脚编号和相应的名称。
    将更新应用到区域指定如何更新元件：
    · 此元件 —— 仅更新选定的元件。· 此类型的所有元件 —— 更新设计中所有匹配的元件

    元件文本可见性对话框

    💃访问方式：选择👉一个元件 > 右键点击👆 > 可见性

    使用“元件文本可见性”对话框可以控制与选定元件关联的文本的显示。您可以控制一个元件或所有同类型的元件的可见性。

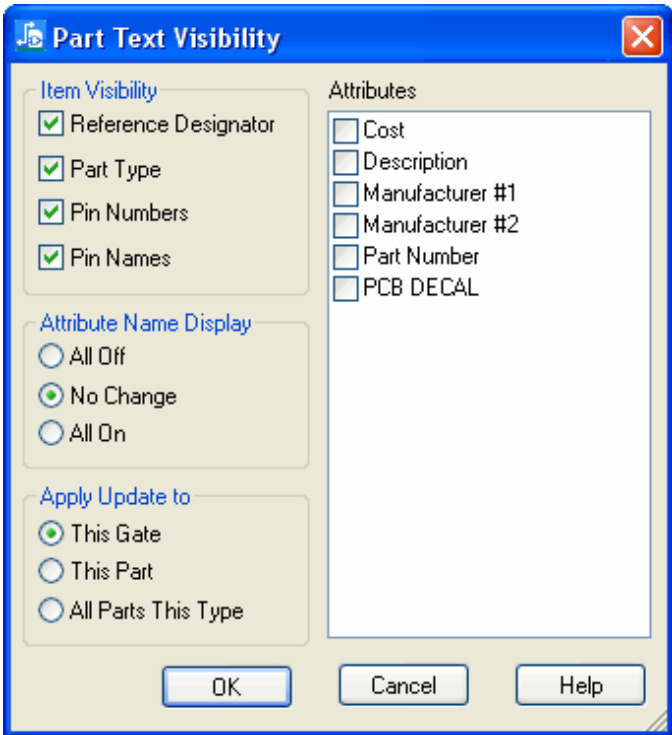

    图 115. 元件文本可见性对话框

    表 175. 元件文本可见性对话框内容

    名称描述
    项目可见性区域指定项目的可见性：点击👆可使项目可见；点击👆可清除使项目不可见。
    属性名称显示区指定属性名称选项。仅显示属性值或显示属性名称及其值。· 全部关闭 —— 使所有属性名称不可见，仅显示值。· 无变化 —— 保持当前属性名称可见性设置。· 全部开启 —— 显示所有属性名称及其值。
    将更新应用到区域指定选定元件的更新选项。
    · 此门 — 更新选定的门。· 此元件 — 更新某个元件或该元件的所有关联门。· 所有元件 此类型 — 更新设计中所有匹配的门或元件。限制：选择👉多个元件时，此区域不可用。指定要在原理图中显示的属性。

    元件类型标签特性对话框

    💃访问方式：选择👉元件类型标签 > 右键点击👆 > 属性

    使用“元件类型标签属性”对话框可以为一个或多个元件类型标签提供文本和字体设置。

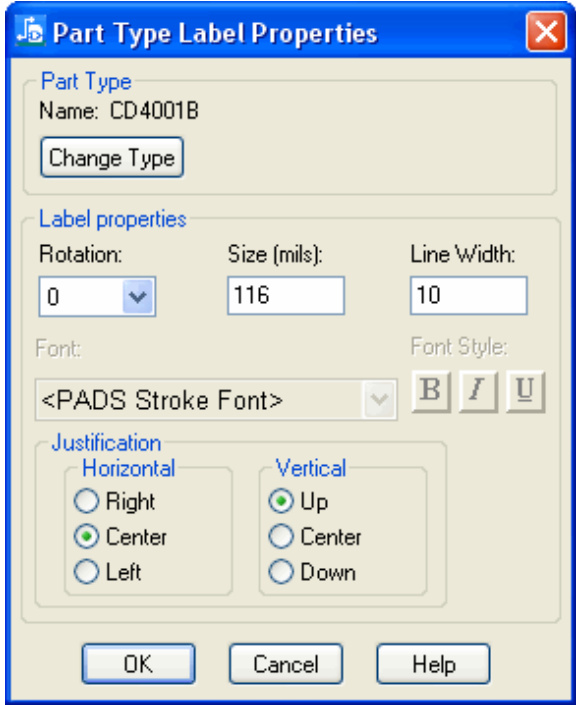

    图 116. 元件类型标签特性对话框

    表 176. 元件类型标签特性对话框内容

    名称描述
    名称选定属性的名称。
    更改类型按钮打开更改元件类型对话框。
    旋转指定标签的旋转：0 度或 90 度。
    尺寸指定字体大小。大小（pts）：这是字体大小（以点为单位），用于系统字体。大小（mils）：这是字体字符高度，用于笔划字体。“size”指的是最高字符的高度。
    ↑Gg 笔划字体 - 大小
    线宽仅指定笔划字体的线宽。文本笔划线宽
    字体列表可用的字体。这里列出了笔划字体或系统字体。您可以在“字体”对话框中选择👉要使用的字体类型。i 提示 · 选择👉笔划字体或系统字体。· 对于系统字体，您还可以点击👆字体样式按钮，或任意样式组合：B 表示粗体，I 表示斜体，U 表示
    水平/垂直对齐下划线。指定文本的水平（右、中、左）对齐和垂直（上、中、下）对齐。

    笔式绘图仪高级设置对话框

    💃访问方式：主页 > 绘图 > 选择👉笔绘图 > 设置按钮 > 高级按钮

    使用“笔式绘图仪高级设置”对话框将新的笔式绘图仪添加到可用绘图仪列表中

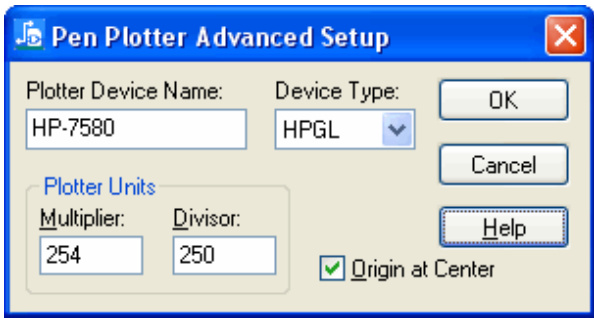

    图 117. 笔式绘图仪高级设置对话框

    表 177. 笔式绘图仪高级设置对话框内容

    名称描述
    绘图仪设备名称指定要使用的其他笔式绘图仪的名称。注意：例外情况：请勿重复使用现有的已提供设备名称。
    设备类型列表指定绘图仪使用的界面语言：HPGL 或 HGML。
    绘图仪单位区域使用“乘数”和“除数”框中的数字，将绘图仪分辨率指定为缩放比例。定义的比率是从密耳（0.oo1 英寸）转换为绘图仪单位的比例因子。
    注：例如：大多数惠普绘图仪的分辨率为 0.025 毫米或 1/40 毫米。这意味着一英寸的距离
    （1000 mils）等于 1016 个绘图仪单位（25.4 x 40）。因此，比例应定义为 1016 比 1000。实际使用的比例是 254 比 250，与 1016 比 1000 相同。
    中心原点指定绘图仪的原点位于纸张的中心。1 提示如果原点位于左下角或其他位置，请清除此复选框。

    笔式绘图仪设置对话框

    💃访问方式：主页 > 绘图 > 选择👉笔绘图 > 设置按钮

    使用“笔式绘图仪设置”对话框来设置绘图仪的各种选项。

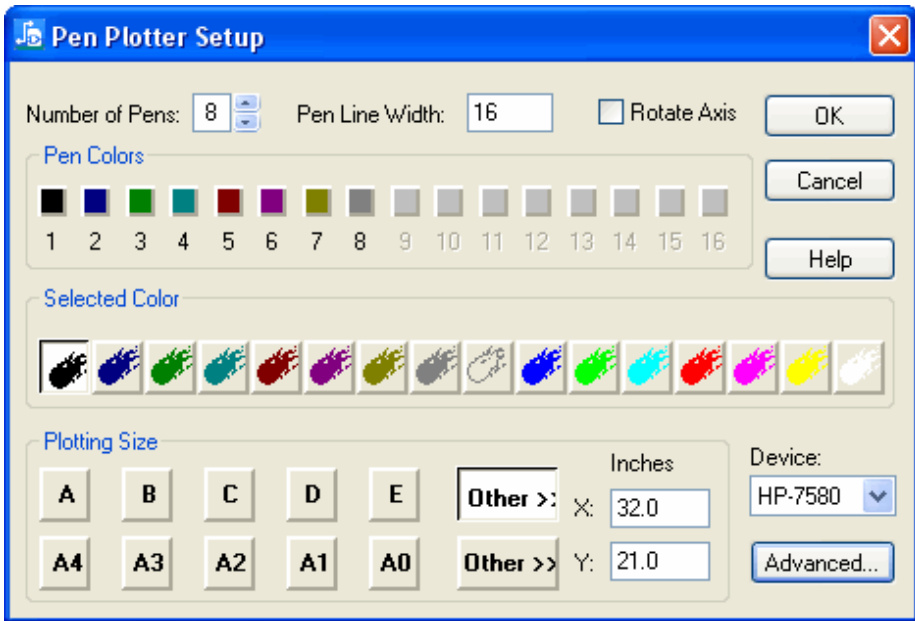

    图 118. 笔式绘图仪设置对话框

    表 178. 笔式绘图仪设置对话框内容

    名称描述
    笔的数量指定设备中的笔的数量（1-16）。
    笔线宽度指定笔线宽度（以密耳为单位）。
    旋转轴指定反转设计的 X 轴和 Y 轴。
    笔的颜色指定每支笔的颜色。1 提示在“选定颜色”区域中选择👉颜色，然后点击👆“笔颜色”区域中每支笔编号的图块。
    选定颜色选择👉每种笔颜色所需的颜色的区域。
    绘图尺寸区域指定绘图尺寸。A 到 E 及其他尺寸以英寸为单位；A4 到 A0 及其他尺寸以毫米为单位。O 提示：如果点击👆“其他”，请指定 X 和 Y 轴尺寸。
    设备指定要使用的绘图仪设备。
    高级按钮打开笔式绘图仪高级设置对话框

    PCB 封装分配对话框

    💃访问方式：选择👉元件 > 右键点击👆 > 属性 > PCB 封装按钮

    使用“PCB 封装分配”对话框，为原理图元件分配备用 PCB 封装。封装名称包含在网表文件中，以便在文件导入 PCB 设计文件时显示正确的封装或封装。您可以在元件创建期间选择👉已分配的备用封装，使用库中的封装覆盖该封装，或者为计划稍后在 PCB 设计中创建的未定义封装输入📝名称。

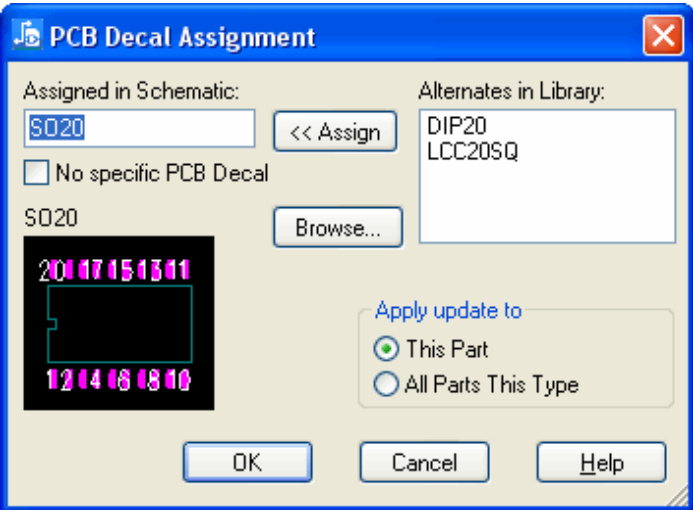

    图 119. PCB 封装分配对话框

    表 179. PCB 封装分配对话框内容

    名称描述
    在示意图中分配显示当前选定封装的名称，因为它是从当前库分配给原理图的。
    << 分配按钮将库中的替代封装列表中选定的封装分配给元件。
    库中的候补列表列出库中的替代封装。
    无特定 PCB 封装指定移除已分配的封装。将网表导入 SailWind Layout 时，将使用分配给该元件类型的默认封装；网表中不会显示任何封装分配。
    浏览按钮打开从库中获取 PCB 封装对话框。
    图片区域显示选定的管脚。
    将更新应用到区域指定元件的更新方式：
    • 此元件 — 仅更新选定的元件。
    • 所有元件 此类型 — 更新设计中所有匹配的元件

    光绘仪高级设置对话框

    💃访问方式：主页 > 绘图 > 选择👉照片绘图 > 设置按钮 > 高级按钮

    使用“照片绘图仪设置”对话框来定义光圈和其他照片绘图仪选项。

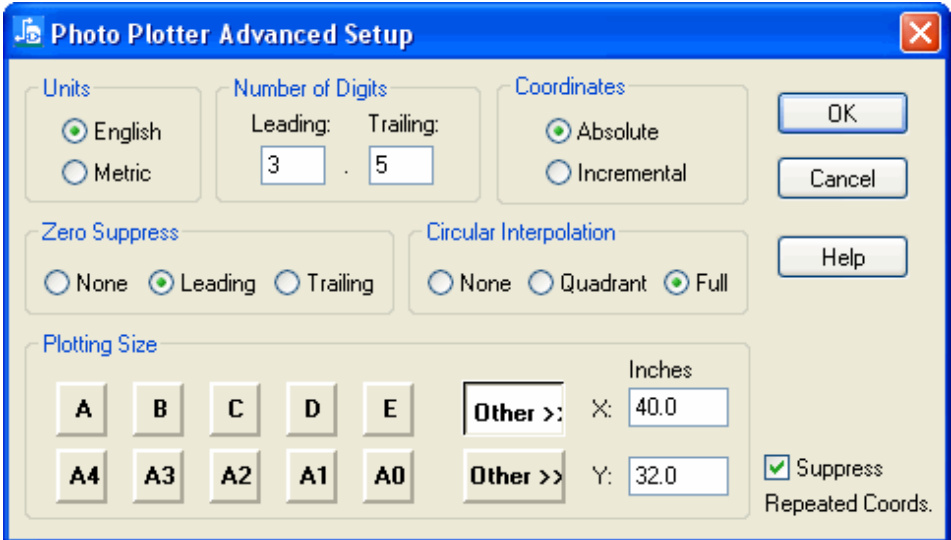

    图 120. 光绘仪高级设置对话框

    表 180. 光绘仪高级设置对话框内容

    名称描述
    单位面积指定要使用的单位：
    • 英制 - 密耳
    • 公制 - 毫米
    位数区域指定输出文件坐标的精度：
    • 前导 — 小数点前的位数
    • 尾随 — 小数点后的位数
    坐标区域指定输出文件的坐标：
    • Absolute — 绝对坐标
    • Incremental — 相对坐标
    零抑制区指定如何在输出文件中处理消零：
    • 无 — 保留前导零和训练零
    • 前导 — 抑制小数点前的零
    • 尾随 — 抑制小数点后的零
    圆弧插补区域指定如何绘制圆弧和圆：
    • 无 — 如果您的照片绘图仪不支持圆弧插值。圆弧和圆将绘制为小直线段
    • 象限 — 如果您的照片绘图仪不支持完整的 360 度圆弧插值
    • 完整 — 如果您的照片绘图仪支持完整的 360 度圆弧插值
    绘图尺寸区域指定绘图尺寸。A 至 E 及其他尺寸以英寸为单位；A4 至 A0 及其他尺寸以毫米为单位。
    提示
    如果点击👆“其他”，请指定 X 和 Y 轴尺寸。
    抑制重复坐标指定从输出文件中删除重复的坐标。

    光绘仪设置对话框

    💃访问方式：主页 > 绘图 > 选择👉照片绘图 > 设置按钮

    使用照片绘图仪高级设置对话框来定义照片绘图仪使用的单位。

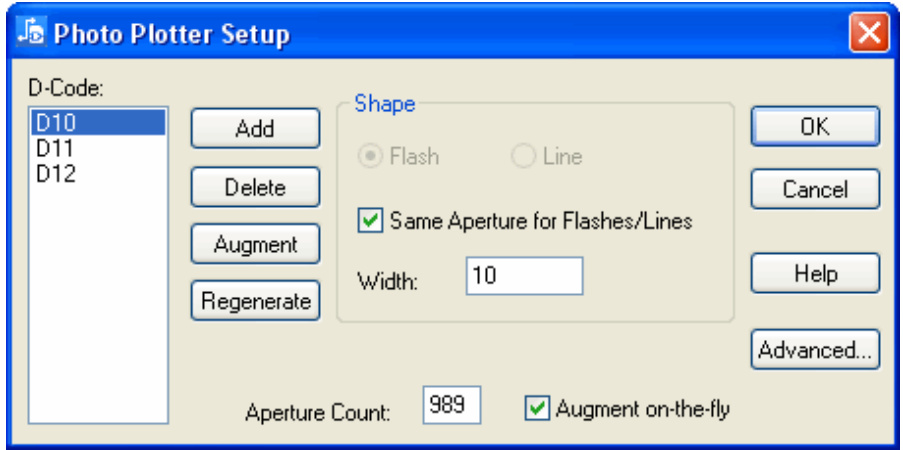

    图 121. 光绘仪设置对话框

    表 181. 光绘仪设置对话框内容

    名称描述
    D 代码列表列出光绘图仪的 D 代码。
    添加按钮打开 CAM 问题对话框，您可以在其中命名新的 D 代码。
    删除按钮从 D 代码列表中删除选定的代码。
    增强按钮自动为原理图文件中当前列表中不存在的项目生成 D 代码。
    再生按钮清除当前 D 代码列表并自动为原理图中的所有项目添加 D 代码。
    形状区域指定所选 D 码的形状：
    • 闪光 — 设置闪光光圈。
    • 线 — 设置绘制光圈。
    闪光/线条使用相同光圈指定使用相同的孔径绘制线条和闪烁项。圆形和方形线条将显示为灰色。
    宽度指定圆形的直径。如果宽度不适合指定的形状，则此框不可用。
    光圈数指定最大光圈数。
    即时增强如果在原理图中添加了任何新创建的线路，则指定在运行照片绘图时将光圈添加到 D 代码列表中。
    高级按钮打开光绘仪高级设置对话框

    管脚封装浏览对话框

    💃访问方式：工具 > 元件编辑器 > 封装编辑工具栏按钮 > 添加端子或更改管脚封装按钮

    使用“管脚封装浏览”对话框添加或更改端子。端子由管脚封装和一系列定义端子编号、交换数据等的文本字符串组成。

    图 122. 管脚封装浏览对话框

    表 182. 管脚封装浏览对话框内容

    名称描述
    图片区域显示选定的管脚。
    管脚列表显示可用的管脚。

    管脚封装列表管理对话框

    💃访问方式：工具 > 元件编辑器 > 设置 > 管脚列表管理器

    使用“管脚封装列表管理”对话框可以控制在管脚封装列表中显示的封装。管脚封装列表包含可在创建门封装或元件封装时用作端子图形的封装。

    图 123. 管脚封装列表管理对话框

    表 183. 管脚封装列表管理盒内容

    名称描述
    库列表列出您可用的库。
    筛选在选定的库（或多个库）中搜索特定元件或条目名称，或与上的通配符或表达式匹配的名称。使用“库”下拉列表选择👉特定的库目录或“所有库”设置。输入📝 * 可查看选定库中的所有元件或条目。点击👆“应用”可搜索库并显示搜索结果。
    预览区域显示在“未分配的封装”区域或“管脚封装”区域中高亮显示的管脚封装。
    未指定封装列表列出选定库或所有库中可用的管脚封装。
    分配>> 按钮将封装从“未指定的封装”列表框移动到“固定封装”列表。选择👉一个封装，然后点击👆“指定”。
    <<取消分配按钮将封装从“固定封装”列表框移动到“未分配封装”列表框。选择👉一个封装，然后点击👆“取消分配”。
    管脚封装列表列出访问管脚封装的对话框中显示的管脚封装，例如“管脚封装浏览”对话框。最多可显示 100 个管脚封装。

    管脚标签字体对话框

    💃访问方式：选择👉一个管脚 > 右键点击👆 > 属性 > 字体按钮 使用管脚标签字体对话框可以更改管脚标签的字体。

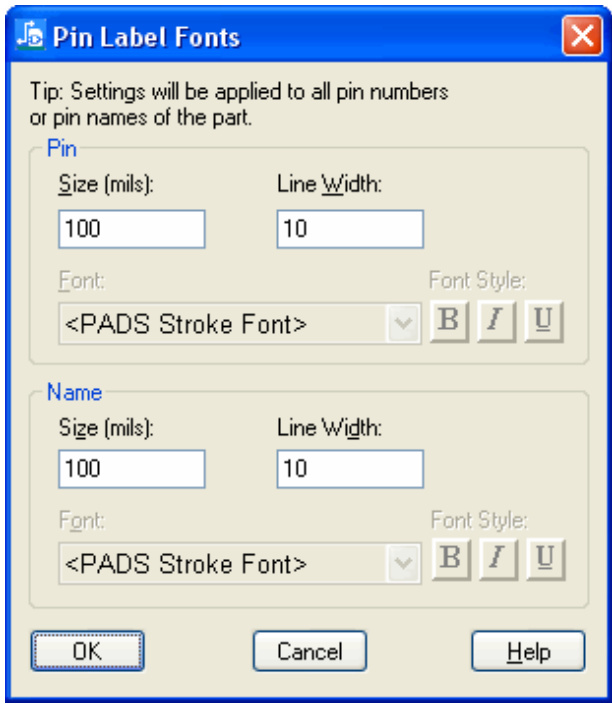

    图 124. 管脚标签字体对话框

    表 184. 管脚标签字体对话框内容

    名称描述
    管脚区域
    尺寸指定字体大小。
    大小（pts）：这是字体大小（以点为单位），用于系统字体。
    大小（mils）：这是字体字符高度，用于笔划字体。
    该大小指的是最高字符的高度。
    线宽仅指定笔划字体的线宽。
    文本笔划线宽
    字体列表可用的字体。这里列出了笔划字体或系统字体。
    您可以在“字体”对话框中选择👉要使用的字体类型。
    提示：
    • 选择👉笔划字体或系统字体。
    • 对于系统字体，您还可以点击👆字体样式按钮，或
    任意组合样式：B 表示粗体，I 表示斜体，U 表示下划线。
    对齐区域任意样式组合：B 表示粗体，I 表示斜体，U 表示下划线。指定水平（右、居中、左）对齐方式以及
    名称区域
    尺寸指定字体大小。
    大小（pts）：这是字体大小（以点为单位），用于系统字体。
    大小（mils）：这是字体字符高度，用于笔划字体。
    该大小指的是最高字符的高度。
    线宽笔划字体 - 大小 仅指定笔划字体的线宽。
    字体列表可用的字体。这里列出了笔划字体或系统字体。
    您可以在“字体”对话框中选择👉要使用的字体类型。
    提示：
    • 选择👉笔划字体或系统字体。
    • 对于系统字体，您还可以点击👆字体样式按钮，或
    任意组合样式：B 表示粗体，I 表示斜体，U 表示下划线。
    对齐区域指定文本的水平（右、中、左）对齐和垂直（上、中、下）对齐。

    管脚特性对话框

    💃访问方式：选择👉一个管脚 > 右键点击👆 > 属性

    使用“管脚属性”对话框可以查看管脚信息、修改选定管脚所连接的元件和网络，还可以设置管脚编号和管脚名称标签的字体设置。

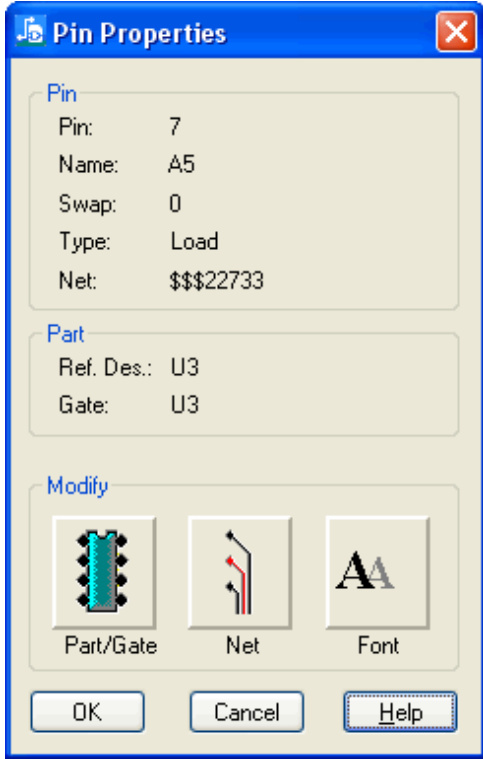

    图 125. 管脚特性对话框

    表 185. 管脚特性对话框内容

    名称描述
    管脚区域显示有关选定管脚的信息：管脚编号、名称、交换编号、类型和网络。
    部分区域显示有关元件的信息：参考指示器和门编号。
    声部/门限按钮打开元件特性对话框。
    网络按钮打开网络特性对话框。
    字体按钮打开管脚标签字体对话框。

    绘图对话框

    💃访问方式：主页 > 绘图

    您可以将您的设计输出到笔式绘图仪或照片绘图仪。

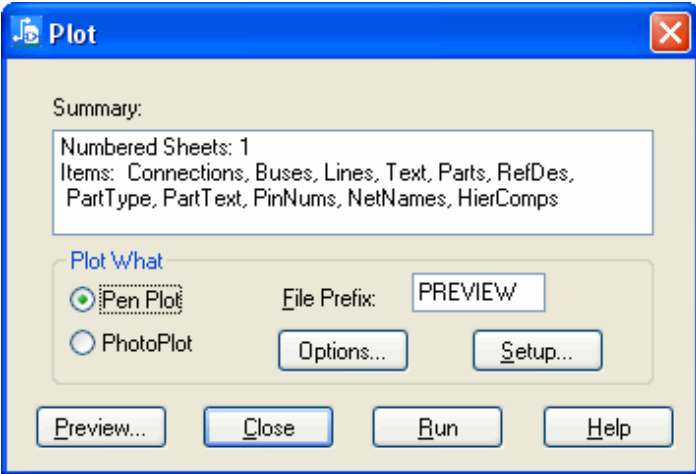

    图 126. 绘图对话框

    表 186. 绘图对话框内容

    名称描述
    概括列出可以打印的编号的可用图页以及图页中包含的项目。
    地块面积指定要绘制的内容：钢笔或照片。
    文件前缀指定要打印的文件的前缀名称。
    选项按钮打开位于鼠标“选项”对话框。
    设置按钮根据您要绘制的内容，打开笔式绘图仪设置对话框或光绘仪设置对话框。
    预览按钮打开选择👉预览对话框。
    运行按钮根据您所设置的内容运行绘图。

    打印对话框

    💃访问方式：主页 > 打印

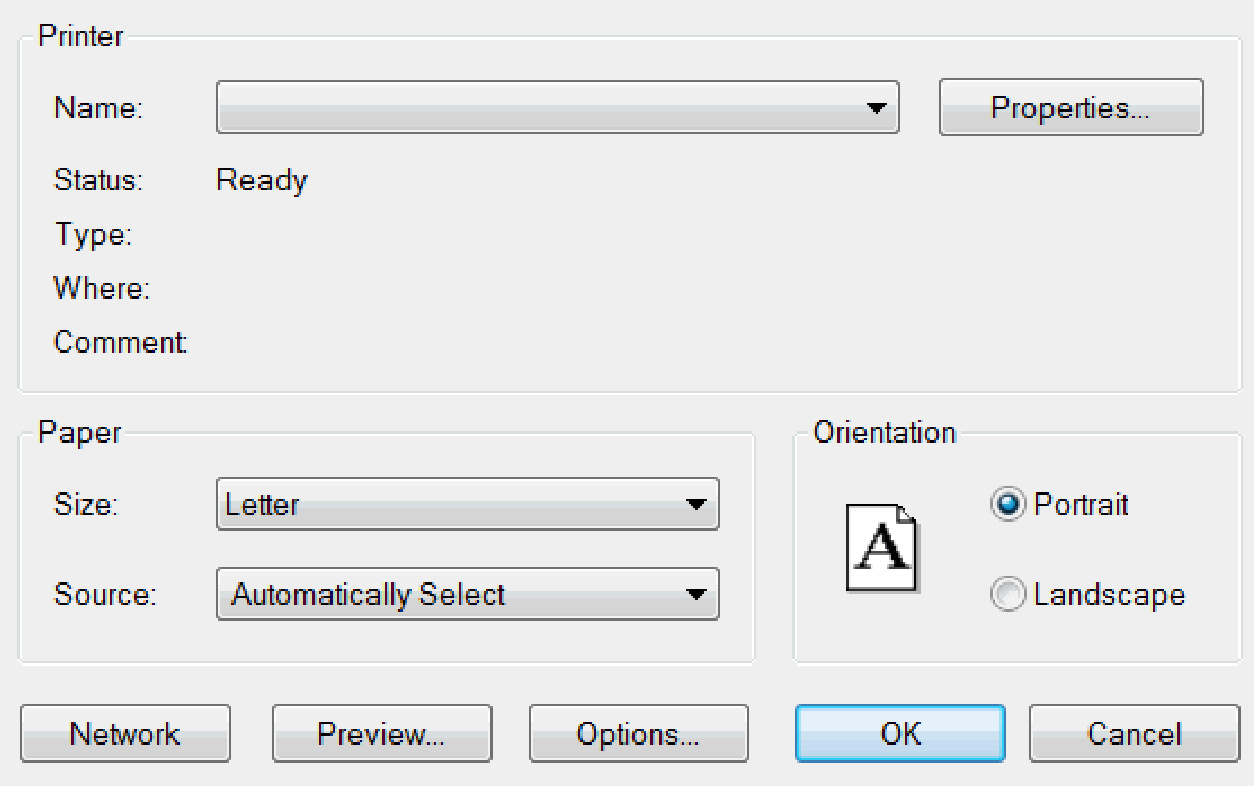

    标准的 Microsoft 打印对话框，可以访问打印预览和选项。

    目的描述
    预览按钮打开“选择👉预览对话框”( )。
    选项按钮打开上的“选项对话框 - 打印/绘图”。

    项目浏览器

    要打开项目资源管理器，请点击👆项目资源管理器按钮。

    项目资源管理器显示设计中对象的层次结构。它提供对对象和规则的访问。当您更新设计时，层次结构会自动更新以反映您所做的更改。

    TIP

    仅当设计打开时，层次结构才可用。

    TIP

    限制：项目资源管理器在元件编辑器中不可用。

    对象类型

    项目资源管理器中的对象被放置在对象组中。对象组有两种类型：主组和次组，如下表所示。

    TIP

    限制：请遵守以下限制：

    • 您不能删除或重命名主要对象组。

    • 仅在 SailWind Router 中可以修改次要组项目。

    表 187. 对象组和子组

    小学组可塑性中学组描述
    示意图SailWind Logic图页名称列出图页上的所有元件
    图层SailWind Layout
    SailWind 布线器    		电气层列出所有电气层，包括平面层和布线层
    常规图层列出除电气之外的所有其他层
    成分SailWind 逻辑
    SailWind 布局
    SailWind 布线器    		列出所有组件和管脚对
    元件封装SailWind Router列出设计中的所有元件封装或使用选定元件封装的所有组件
    网SailWind 逻辑
    SailWind 布局    		列出设计中的所有网络
    网络对象SailWind Router网络课程列出属于网络类的所有网络
    匹配长度网络组列出所有匹配长度的网络组
    网列出设计中的所有网络
    匹配长度的管脚对组列出所有匹配长度的管脚对组
    管脚对组列出属于管脚对组的所有网络（包含管脚对规则）
    条件规则列出所有具有条件规则的网络
    差分对列出所有差分对
    过孔类型SailWind Router列出设计中使用的过孔类型
    CAE 封装SailWind Logic列出设计中使用的 CAE 封装
    PCB 封装SailWind 逻辑 SailWind Layout列出设计中使用的 PCB 封装

    查询分层组件对话框 🚧

    问题说明

    待产品确认

    💃访问方式：选择👉一个分层组件 > 右键点击👆 > 属性

    使用“分层组件属性”对话框将分层组件分配给下一个可用的图页编号，以便在显示父图页以外的图页时可以从“图页”列表中访问该组件。使用设置 > 图页来修改图页名称或数字顺序。

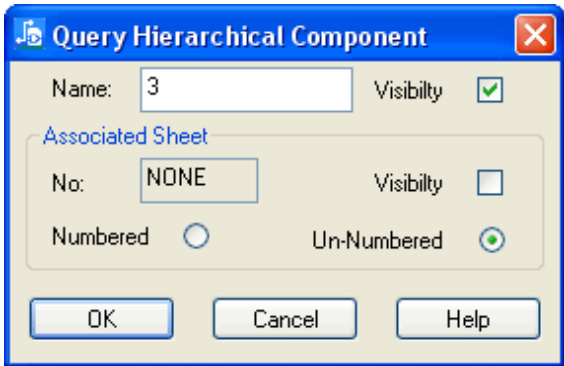

    图 127. 查询分层组件对话框

    表 188. 查询分层组件对话框内容

    名称描述
    名称选定组件的名称。
    能见度指定在原理图中分层组件的顶部显示名称。
    不选定组件的指定表编号。
    能见度指定在原理图中显示图页编号。
    编号指定为分层组件分配下一个可用的图页编号。
    未编号指定从分层组件中删除图页编号分配。

    参考指示器特性对话框

    💃访问方式：选择👉元件类型标签 > 右键点击👆 > 属性

    使用“参考指示器属性”对话框可以查看和修改标签大小和对齐方式以及一个或多个参考指示器标签的文本和字体设置。

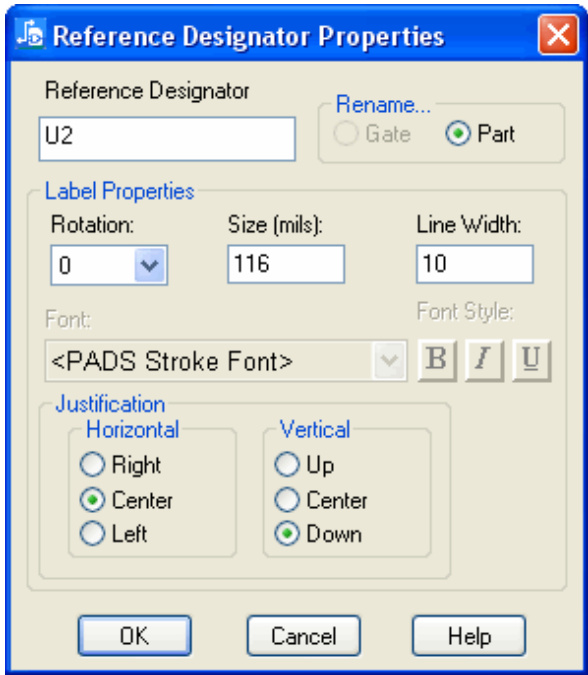

    图 128. 参考指示器特性对话框

    表 189. 参考指示器特性对话框内容

    名称描述
    参考指示器选定属性的名称。
    重命名区域指定仅重命名门或整个部分。
    旋转指定标签的旋转：0 度或 90 度。
    尺寸指定字体大小。
    大小（pts）：这是字体大小（以点为单位），用于系统字体。
    大小（mils）：这是字体字符高度，用于笔划字体。
    该大小指的是最高字符的高度。
    线宽仅指定笔划字体的线宽。
    字体列表可用的字体。这里列出了笔划字体或系统字体。
    您可以在“字体”对话框中选择👉要使用的字体类型。
    提示
    • 选择👉笔划字体或系统字体。
    • 对于系统字体，您还可以点击👆字体样式按钮，或
    任意组合样式：B 表示粗体，I 表示斜体，U 表示下划线。
    水平/垂直对齐指定文本的水平（右、中、左）对齐和垂直（上、中、下）对齐。

    重新映射特殊符号对话框

    💃访问方式：工具 > 从库更新；然后，在从库更新对话框中，选择👉“从库更新设计”选项，并选中✅页间连接符、接地符号或电源符号复选框。

    使用“重新映射特殊符号”对话框更新设计中的电源、接地或页间连接符原理图符号。您可以使用此对话框根据库中的更改更新原理图符号，或将其他库符号分配给设计中的原理图符号。

    INFO

    执行“从库更新”功能时，分配给原理图中当前使用的特殊符号的特定信号名称不会被修改。例如，如果使用另一个使用不同默认信号名称（例如 $+12V]$ ）的电源符号进行更新，则分配给 $+5V$ 的电源符号的信号名称在原理图中不会被修改。

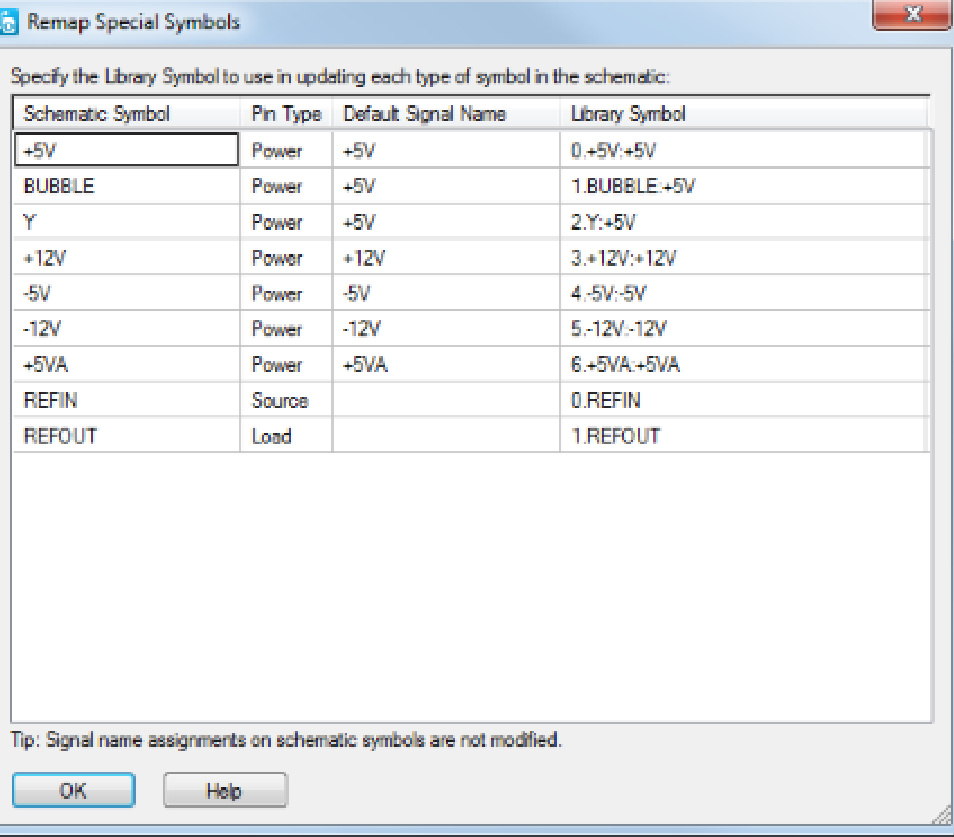

    图 129. 重新映射特殊符号对话框 表 190. 重新映射特殊符号对话框选项

    名称描述
    原理图符号显示当前与您的设计相关的电源、接地或页间连接符的名称。
    管脚类型显示与符号关联的管脚的功能；例如负载、接地或电源。
    默认信号名称显示当前与符号关联的信号名称（与符号在库中的原始名称相同）；例如 +5VCC 或 AGND。此名称不一定反映原理图中符号特定实例所使用的信号名称。
    库符号映射到原理图符号的符号。SailWind Layout 最初会在此框中显示最匹配的符号，无论当前映射如何。
    您可以通过双击框中的符号来更改映射，以访问可用符号的下拉列表。您可以将同一个库符号分配给多个原理图符号。
    只有与当前库关联的符号才会显示在列表中。
    下拉列表中可用的库符号也取决于管脚类型。例如，如果管脚类型为“接地”，则列表中仅显示接地符号。
    任何未明确映射到现有符号的其他符号都将更新到设计中并可供使用。

    重命名门对话框

    💃访问方式：选择👉一个部分 > 右键点击👆 > 属性 > 重命名门按钮使用重命名门对话框可以更改所选门的参考指示器。

    图 130. 重命名门对话框

    表 191. 重命名门对话框内容

    | 名称 | | | --- | | | 文本框 | 输入📝新的门参考指示器信息。
    限制：您无法分配已使用的参考指示器或具有不同元件类型的元件的未使用的门。 |

    重命名元件对话框

    💃访问方式：选择👉元件 > 右键点击👆 > 属性 > 重命名元件按钮 使用重命名元件对话框可以更改所选元件或门的参考指示器。

    图 131. 重命名元件对话框

    表 192. 重命名元件对话框内容

    | 名称 | | | --- | | | 文本框 | 输入📝新元件参考指示器信息。
    限制：· 如果更改多门元件中一个门的参考指示器，则所有门都会被重命名。· 无法分配已经使用的参考指示器。 |

    重新编号管脚对话框

    💃访问方式：工具 > 元件编辑器 > 编辑电参数按钮 > 管脚选项卡 > 选择👉管脚 > 重新编号按钮

    使用“重新编号管脚”对话框可以重新编号管脚（端子）。您可以在“元件信息”对话框的“管脚”选项卡上重新编号元件类型的管脚。

    图 132. 重新编号管脚对话框

    表 193. 重新编号管脚对话框内容

    名称描述
    管脚数可供重新编号的管脚数量。
    前缀/后缀对于单个管脚号，请使用“前缀”或“后缀”框，并清空另一个框。如果要增加其中一个值，请使用两个框。
    管脚任一框中都可以使用字母和数字值。
    增量前缀根据您输入📝的前缀/后缀预览管脚号。将前缀设置为管脚号的一部分，以增加管脚号。
    增量后缀将后缀设置为要增加的管脚号的一部分。
    步长值设置步长值。输入📝一个正数或负数，以连续或阶跃值的方式增加或减少管脚编号。
    限制：步长值必须非零，且在 -10 到 +10 范围内。
    验证有效的 JEDEC 管脚编号如果使用字母数字，您可以选中✅“验证有效的 JEDEC 管脚编号”复选框，以确保使用合法的字母数字值。

    报表管理器对话框

    💃访问方式：主页 > 库 > 元件按钮 > 选择👉元件 > 列出到文件按钮

    使用“报告管理器”对话框生成有关库中元件的报告。您可以指定要包含在报告中的元件及其属性。

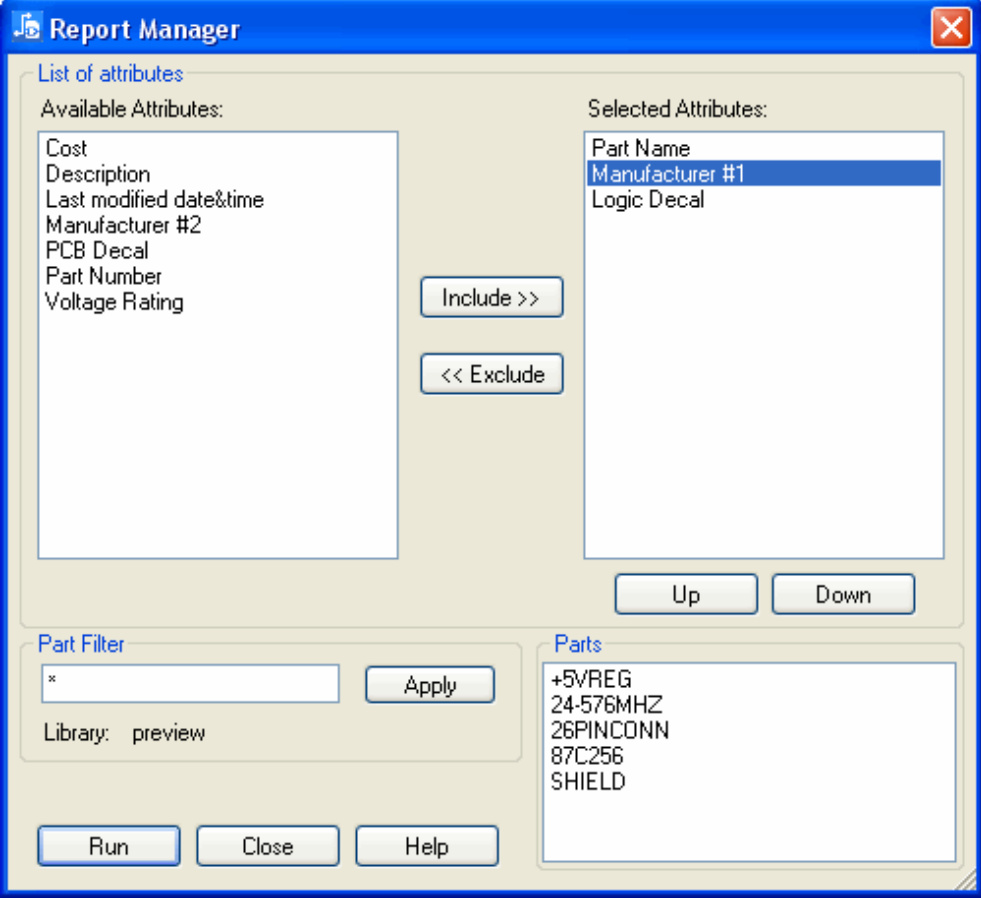

    图 133. 报告管理器对话框

    表 194. 报告管理器对话框

    字段或按钮描述
    可用属性所选库中零件类型的所有属性。
    点击👆列表中的某个属性并将其选中✅。（要选择👉其他属性，请按住
    CTRL 键并点击👆每个属性。）点击👆“包含 >>”可将所选属性
    包含在报告中。
    选定属性报告中的属性。
    点击👆列表中的某个属性并将其选中✅。（要选择👉其他属性，
    请按住 CTRL 键并点击👆每个属性。）点击👆“<< 排除”可从报告中删除选定的属性。
    列表中属性的顺序与报告中列的顺序相同。选择👉一个属性，然后点击👆“向上”或“向下”可更改顺序。
    包含 >> 按钮将选定的属性包含在报告中（将属性移至“选定属性”列表）。在“可用属性”列表中选择👉一个或多个属性，然后点击👆“包含”>>。
    << 排除按钮从报告中排除选定的属性（将属性从“选定属性”列表移回“可用属性”列表）。在“选定属性”列表中选择👉一个或多个属性，然后点击👆“<< 排除”。
    向上/向下按钮在“选定属性”列表中上移或下移选定的属性。列表顺序决定了列在报告中显示的顺序。
    元件筛选条件指定要包含在报告中的零件类型。
    在字段中输入📝零件类型名称，或使用通配符 () 指定一组零件类型。例如：
     指定库中的所有零件类型。
    +5* 指定所有以字符 +5 开头的零件类型，例如 +5volt 和 +5LS07
    应用按钮过滤元件类型。
    部分列出报告中包含的元件类型（由元件筛选条件确定）。
    运行按钮生成报告并允许您将其保存在 lst 中以供查看或打印，或保存为 csv 格式以供 MS Excel 使用。
    关闭按钮取消操作并关闭对话框。

    报告对话框

    To access: File > Reports menu item

    使用“报告”对话框可针对当前原理图生成六种不同类型的报告。您可以将这些报告保存为硬盘上的文本文件，或将其输出到打印机。

    图 134. 报告对话框

    表 195. 报告对话框内容

    | 名称 | 描述 | | --- | | | 选择👉输出区域的报告文件 — 选择👉您想要运行的报告。 | | | 未使用 | 未使用报告包含两部分 - 未使用的门列表和未使用的管脚列表。使用此报告可以进行故障排除并最大限度地提高器件利用率。
    • 未使用的门列表 - 列出所有具有多个门的器件类型；如果有未使用的门，则会在器件类型名称下列出具体的门。如果没有未使用的门，则仅列出器件类型名称。
    • 未使用的管脚列表 - 列出原理图中未使用管脚的器件。它会在器件类型名称下列出未使用的管脚。如果没有未使用的管脚，则不会列出任何器件类型。
    运行此报告时，输出窗口中将显示指向 UnusedGatesPins.rep 的链接。点击👆该链接即可在默认文本编辑器中打开报告。 | | 元件统计 | 元件统计报告列出了原理图中所有元件的信息。报告包含原理图中每个元件的参考指示器名称和元件类型，以及元件上每个管脚的管脚类型、图页位置和信号名称。使用此报告可以查找原理图中可能存在的错误。运行此报告时，输出窗口中将显示指向 PartStatistics.rep 的链接。点击👆该链接即可在默认文本编辑器中打开报告。 | | 网络统计 | 网络统计报告列出了原理图中每个网络的信息。报告包含网络内所有元件的参考指示符名称和管脚号。SailWind Logic 会标记可能的错误（例如，没有输入📝或输出的网络、具有多个输出的网络等），以供进一步检查。使用此报告可以查找原理图中可能存在的错误。
    可能出现的错误消息：
    • 网络只有一个管脚：指向页间连接符标志的网络未连接到其他位置。
    • 网络没有定义的源：网络中没有管脚类型为 S 的管脚。
    • 网络没有定义的负载：网络中没有管脚类型为 L 的管脚。
    • 网络有多个源 - 确保它们可连接：网络中有多个管脚类型为 S 的管脚。
    运行此报告时，输出窗口中将显示指向 NetStatistics.rep 的链接。点击👆该链接即可在您的默认文本编辑器中打开报告。 | | 限制 | “限制”报告会显示系统允许的每个 SailWind Logic 数据项（零件、网络、文本）的最大数量，以及原理图中每个数据项的当前数量。此限制取决于可用的虚拟内存量。
    报告包含两部分。第一部分是整个原理图共有限制的数据项列表。第二部分是每个原理图图页的适用限制的数据项数量。
    您应该定期运行“限制”报告，以确保任何数据项的数量不超过系统限制。
    如果任何数据项的数量超过系统限制，则无法继续将这些数据项添加到原理图中。解决方案是将设计拆分为多个原理图，为每个原理图运行单独的网表，然后使用文本编辑器合并这些网表。
    运行此报告时，输出窗口中会出现指向 DesignLimits.rep 的链接。点击👆链接即可在默认文本编辑器中打开报告。 | | 连接性 | 连接性报告列出了原理图中所有页间连接符符号、接地符号和电源符号的 X、Y 坐标位置和图纸编号。
    提示：使用此报告，可以通过 S（搜索）非模式命令快速定位页间连接符符号。
    当网络仅包含一个页间连接符引用时，会显示错误消息。
    如果子网络彼此关联且没有可见的网络名称，则会将其标记为缺少页间连接符符号。
    运行此报告时，输出窗口中将显示指向 ConnectivityReport.rep 的链接。
    点击👆该链接即可在默认文本编辑器中打开报告。 | | 物料清单 | 物料清单报告会生成当前原理图中包含的零件列表，用户可自行配置。您可以将原理图中的任何零件属性定向到物料清单报告。
    运行此报告时，输出窗口中将显示指向 BillOfMaterials.rep 的链接。点击👆该链接即可在您的默认文本编辑器中打开报告。 | | 设置按钮 | 打开位于鼠标“物料清单设置”对话框。另请参见位于鼠标“设置物料清单报告”。 |

    布线规则对话框

    💃访问方式：

    • 设置 > 设计规则 > 规则层次结构按钮）> 布线按钮 • 选择👉一个网络，右键点击👆显示规则，然后点击👆布线按钮。

    使用“布线规则”对话框指定交互式布线和自动布线的规则。您可以指定默认布线规则集以及特定网络的布线规则。

    图 135. 布线规则对话框

    表 196. 布线规则对话框内容

    名称描述
    拓扑类型指定拓扑类型以确定在布线网络或移动元件时的管脚到管脚顺序。交互式布线时，鼠标鼠标会引导您进行管脚到管脚的布线。
    要指定拓扑类型，请点击👆以下选项之一：
    • 受保护 - 不更改网络中的连接顺序。
    请注意，此选项会禁用长度最小化。
    • 最小化 - 按管脚间最短距离对网络进行排序。允许网络重新排序或重新连接。
    • 串行源 - 按从源管脚到负载管脚再到端子器的串行顺序对网络进行排序。
    • 并行源 - 与“串行源”相同，但对每个源到负载连接的网络进行并行分支排序。
    • 中间驱动 - 将网络分成两个分支，并按源中每个分支的顺序对每个分支进行负载到端子器的排序。
    布线选项
    过孔过孔可以与其他对象共享铜箔。
    限制：此规则仅适用于 SailWind Router，但您也可以在 SailWind Logic、SailWind Layout 或 SailWind Router 中定义此规则。
    走线走线可以与其他对象共享铜线。
    限制：此规则仅在 SailWind Router 中使用，但您可以在 SailWind Logic、SailWind Layout 或 SailWind Router 中定义此规则。
    优先事项分配优先级，范围从 0 到 100。优先级较高的网络优先布线。
    限制：
    SailWind 布线器不使用优先级值。此规则仅适用于 SPECCTRA。
    自动路线启用自动布线器来布线网络。
    允许撕毁取消现有走线并重新布线网络。
    提示：启用此选项可在启用 DRC 警告或预防功能时删除走线。
    允许推搡将未受保护的走线移到一旁，为新走线腾出空间。
    提示
    启用此选项可在启用 DRC 警告或预防功能时推挤走线。
    允许推挤保护将受保护的痕迹移到一边，为新痕迹腾出空间。
    层偏向
    可用层列出尚未包含在“选定图层”列表中的图层，这些图层可以
    添加 >> 按钮点击👆可将选定图层从“可用图层”列表移动到“选定图层”列表。
    << 删除按钮点击👆可将选定图层从“选定图层”列表移动到“可用图层”列表。
    选定图层列出从所有可用设计图层中选择👉的可用于布线的图层。
    过孔
    使用 PCB 布局设计中已定义的过孔选中✅此复选框可抑制 SailWind Logic 中的过孔偏置。
    清除此复选框可指定布线的过孔偏置。
    提示：
    • 如果 SailWind Logic 中存在 SailWind Layout 中不存在的过孔，系统会提示您在将网表导入 SailWind Layout 之前创建这些过孔。
    • 由于 SailWind Logic 中没有用于创建过孔的焊盘栈属性工具，因此您只能指定过孔的名称，并且必须在 SailWind Layout 中创建这些过孔。
    • 由于 SailWind Logic 中仅提供默认、网络和类规则，因此在规则层次结构的更高级别上对过孔的任何控制都必须在 SailWind Layout 中完成。
    可用过孔列出“选定过孔”列表中尚未列出的可用于布线的过孔。
    通过定义按钮点击👆打开“过孔设置”对话框，可添加、删除或重命名可用于布线的过孔。由于 SailWind Logic 中没有用于创建过孔的焊盘栈属性工具，因此任何添加的过孔都必须先在 SailWind Layout 中创建，然后再将网表导入 SailWind Layout。
    添加 >> 按钮点击👆可将选定的过孔从可用过孔列表移动到选定过孔列表。
    << 删除按钮点击👆可将选定的过孔从“选定过孔”列表移动到“可用过孔”列表。
    选定的过孔列出从所有可用过孔中选择👉的可用于布线的过孔。
    最大过孔数
    无限通孔点击👆此项可让自动布线器在自动布线期间不受限制地使用过孔。
    最大点击👆此按钮可限制自动布线器在自动布线期间可以添加到网络的过孔数量。在框中，输入📝 0 到 50000 之间的最大过孔数量。自动布线器将此视为硬性规定。交互式布线和设计验证会检查此规则。
    提示
    过孔最大数量不足可能会增加自动布线运行时间并降低完成率。
    1 提示：过孔的最大数量不足可能会增加自动布线的运行时间并降低完成率。
    删除按钮点击👆可从所选网络的规则层次结构中移除当前布线规则集。
    限制：
    默认布线规则集无法使用“删除”按钮。您无法删除默认布线规则。

    规则对话框

    To access: Setup > Design Rules menu item

    使用“规则”对话框输入📝逐项清关规则、路线指引以及可选高速检查命令的值。您还可以指定将规则传递给 SailWind Logic 的计量单位：密耳、公制或英寸。

    图 136. 规则对话框

    表 197. 规则对话框内容

    名称描述
    默认按钮打开默认规则对话框。
    类按钮打开类规则对话框。
    网络按钮打开网络规则对话框。
    条件规则按钮打开条件规则设置对话框。
    差分对按钮打开差分对对话框。
    举报按钮打开规则报告对话框。
    单位按钮指定所需的单位：密耳、公制或英寸

    规则报告对话框

    💃访问方式：设置 > 设计规则 > 报告按钮

    使用“规则报告”对话框可以生成您定义的部分或全部规则的报告。默认情况下，将生成所有规则的完整报告。

    图 137. 规则报告对话框

    表 198. 规则报告对话框内容

    名称描述
    规则类型区域显示指定网络和类的指定规则。点击👆任意按钮组合（包括“差分对”）即可报告网络对。
    篮网区显示每个网络或选定网络的指定规则。点击👆“所有网络”或在列表框中选择👉特定网络。
    课程区显示每个类或选定类的指定规则。点击👆“所有类”或在列表框中选择👉特定的网络类。
    默认规则显示指定网络和类的默认规则。
    输出区域指定您希望的输出方式。
    • 规则集 — 显示当前层次结构中所有与默认规则不同的规则。
    • 规则值 — 显示当前层次结构级别中的所有规则，
    即使这些值与默认规则相同。

    将 CAE 封装保存到库对话框

    💃访问方式：主页 > 库 > 选择👉库 > 逻辑筛选条件类型 > 选择👉 CAE 封装 > 复制按钮

    使用“将 CAE 封装保存到库”对话框将 CAE 封装复制到另一个名称或另一个库。

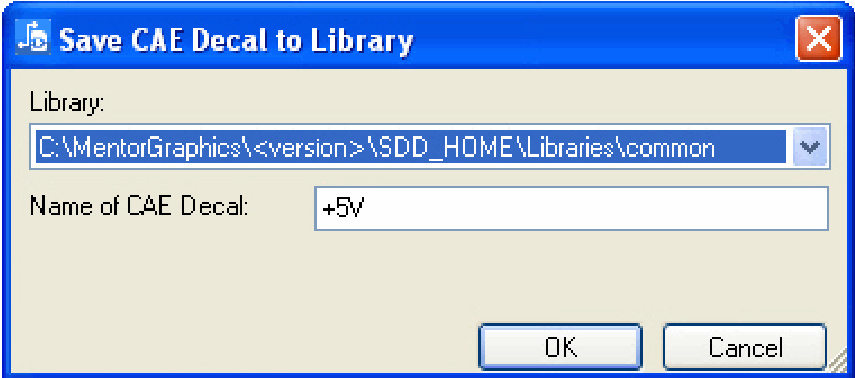

    图 138. 将 CAE 封装保存到库对话框

    表 199. 将 CAE 封装保存到库对话框内容

    名称描述
    库选择👉复制的 CAE 封装的库。
    CAEDecal 的名称输入📝复制的 CAE 封装的名称。

    保存配置对话框

    💃访问方式：设置 > 显示颜色 > 保存按钮

    使用“保存配置”对话框保存在“显示颜色”对话框中所做的颜色分配和设置。

    图 139. 保存（颜色）配置对话框

    表 200. 保存配置对话框内容

    名称描述
    文本框输入📝新颜色配置的名称。该名称将显示在“显示颜色”对话框的“配置”列表中。

    将绘图项目保存到库对话框

    💃访问方式：选择👉一个项目 > 右键点击👆 > 保存到库

    使用“将绘图项目保存到库”对话框将原理图中的 2D 线项目或复杂 2D 线项目保存到库中。

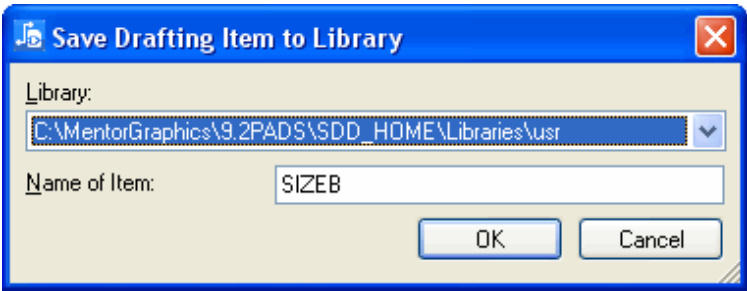

    图 140. 将绘图项目保存到库对话框

    表 201. 将绘图项目保存到库对话框内容

    名称描述
    库列表指定要保存项目的库。
    项目名称您想要保存在所选库中的项目的名称。

    保存页间连接符内容到库对话框

    💃访问方式：工具 > 将页间连接符保存到库中

    使用“保存页间连接符到库”功能，使用原理图中的当前版本更新库中的页间连接符、接地或电源符号。

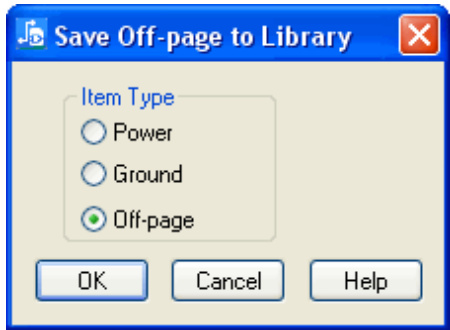

    图 141. 保存页间连接符内容到库对话框

    表 202. 保存页间连接符内容到库对话框内容

    名称描述
    项目类型区域指定您想要使用原理图中的当前版本在库中更新的项目。

    将元件和门另存为对话框

    💃访问方式：工具 > 元件编辑器 > （在元件编辑器中）主页 > 另存为

    “将元件和门另存为”对话框可将新的或修改后的元件类型保存到库中。您还可以重命名修改后的封装，以防止使用相同封装的其他元件受到影响。

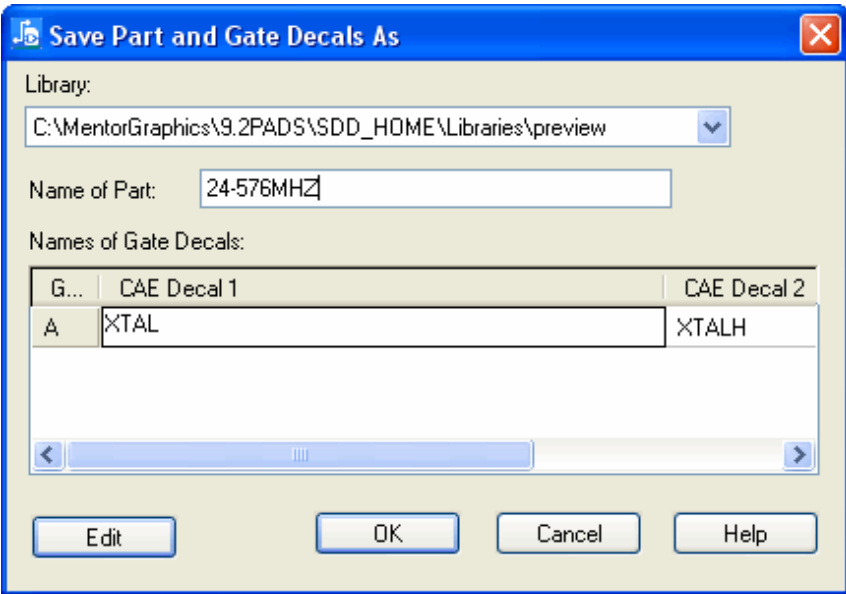

    图 142. 将元件和门另存为对话框

    表 203. 将元件和门另存为对话框内容

    名称描述
    元件名称定义库中的元件类型名称。
    库保存信息的库文件夹。
    门封装名称显示与元件类型关联的封装和任何替代封装的名称。选择👉封装名称，然后点击👆“编辑”即可重命名该封装。
    编辑按钮使表格中突出显示的字段可编辑。您也可以双击文本字段来编辑它。

    将元件类型保存到库对话框

    💃访问方式：选择👉一个元件 > 右键点击👆 > 保存到库

    使用“将元件类型保存到库”对话框复制原理图的元件类型。如果原始元件类型已从库中删除，请从原理图中获取另一个副本。

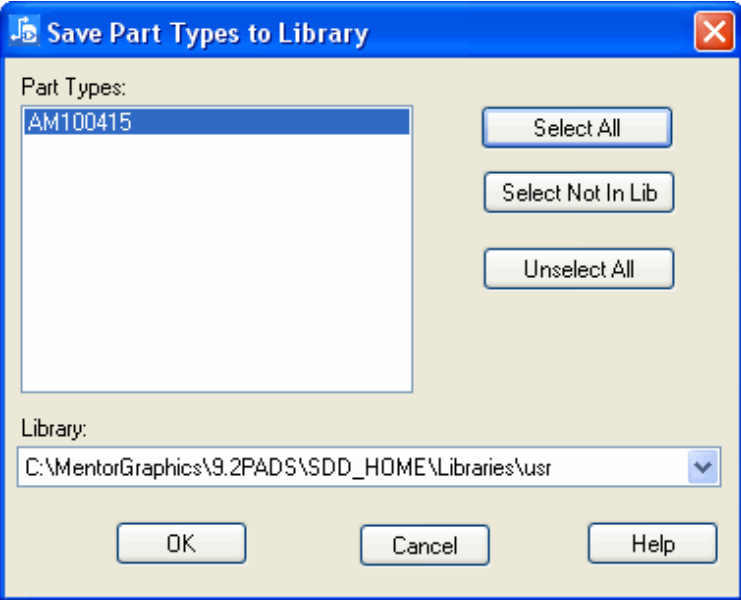

    图 143. 将元件类型保存到库对话框

    表 204. 将元件类型保存到库对话框内容

    名称描述
    元件类型列表您在原理图中选定的元件。
    全选按钮选择👉元件类型列表中的所有项目。
    选择👉“不在库中”按钮仅选择👉当前未保存在库中的元件类型。
    取消全选按钮清除元件类型列表中任意或所有元件类型的选择👉。
    库列表指定要保存元件类型的库。

    将元件类型保存到库对话框

    💃访问方式：主页 > 库 > 选择👉一个库 > 元件筛选条件类型 > 选择👉元件类型 > 复制按钮

    使用“将元件类型保存到库”对话框将元件类型复制到另一个名称或另一个库。

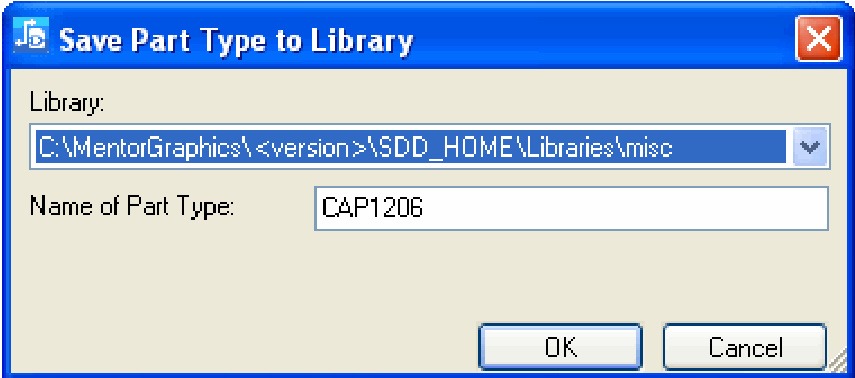

    图 144. 将元件类型保存到库对话框

    表 205. 将元件类型保存到库对话框内容

    名称描述
    库选择👉所复制元件类型的库。
    元件类型名称输入📝所复制的元件类型的名称。

    将 PCB 封装保存至库对话框

    💃访问方式：主页 > 库 > 选择👉一个库 > 封装滤镜类型 > 选择👉 PCB 封装 > 复制按钮

    使用“将 PCB 封装保存到库”对话框将 PCB 封装复制到另一个名称或另一个库。

    图 145. 将 PCB 封装保存到库对话框

    表 206. 将 PCB 封装保存到库对话框内容

    名称描述
    库选择👉复制的 PCB 封装的库。
    PCB 封装名称输入📝复制的 PCB 封装的名称。

    保存视图对话框

    💃访问方式：查看 > 保存查看

    “保存视图”对话框用于保存工作区视图以便于恢复。

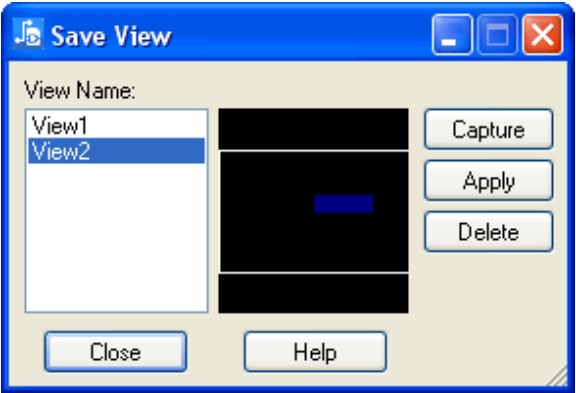

    图 146. 保存视图对话框

    表 207. 保存视图对话框内容

    名称描述
    查看姓名列表您已保存的视图。
    预览区域显示所选视图相对于设计范围的位置。
    拍摄按钮打开“捕获新视图”对话框，您可以在其中命名要保存的视图。提示：您最多可以创建九个视图。视图名称显示在
    应用按钮视图菜单底部。将选定的先前保存的视图应用到工作区。
    删除按钮从视图名称列表中删除选定的视图。

    选择👉门封装对话框

    💃访问方式：工具 > 元件编辑器 > 打开元件类型 > 编辑图形按钮

    使用选择👉门封装对话框选择👉要使用的门封装。

    图 147. 选择👉门封装对话框

    表 208. 图页封装对话框内容

    名称描述
    门名单列出您可以使用的门。
    封装显示指定给选定门的封装。
    替代封装列表列出可用的替代封装。

    选择👉管脚封装对话框

    💃访问方式：“工具 > 元件编辑器 > 打开一个页间连接符类型（页间连接符、电源或接地） > 编辑图形按钮

    使用“选择👉管脚封装”对话框访问并创建新特殊符号的图形。当您使用弹出菜单中的“扩展选择👉”命令编辑特殊符号的门时，会显示此对话框。

    图 148. 选择👉管脚封装对话框

    表 209. 选择👉管脚封装对话框内容

    名称描述
    管脚封装列表列出您可用的管脚封装。

    选择👉编辑项目类型对话框

    💃访问方式：工具 > 元件编辑器 > 新建或打开按钮

    使用“选择👉编辑项类型”对话框来选择👉要创建或修改的库项类型。

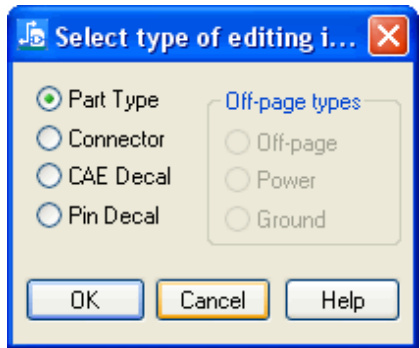

    图 149. 选择👉编辑项目类型对话框

    表 210. 选择👉编辑项类型对话框内容

    名称描述
    元件类型点击👆“元件类型”以创建或修改现有元件。
    连接器点击👆“连接器”以创建或修改连接器。
    CAE 封装点击👆“CAE 封装”可创建或修改新的 CAE 封装。
    管脚封装点击👆“管脚封装”可创建或修改管脚封装、端子管脚的信息和外观。提供了多种不同的管脚封装。
    站外点击👆“页间连接符”可修改页间连接符参考符号。SailWind Logic 仅允许在库中为页间连接符参考符号定义一个元件，因此当您选择👉“文件”>“新建”时，此选项将灰显。您可以修改现有符号或添加新符号。有关更多信息，请参阅上的“特殊符号”主题。
    力量点击👆“电源”可修改现有的页间连接符参考符号。SailWind Logic 仅允许在库中为电源符号定义一个元件，因此当您选择👉“文件”>“新建”时，此选项将灰显。您可以修改现有符号或添加新符号。有关更多信息，请参阅上的“特殊符号”主题。
    地面点击👆“地面”可修改现有的页间连接符参考符号。SailWind Logic 仅允许在库中为地面符号定义一个元件，因此当您点击👆“文件”>“新建”时，此选项将灰显。您可以修改现有符号或添加新符号。有关更多信息，请参阅上的“特殊符号”主题。

    选择👉筛选条件对话框

    💃访问方式：

    编辑 > 过滤

    • 在未选择👉任何内容的情况下，右键点击👆 > 筛选条件

    使用选择👉筛选条件指定可选择👉的对象。选中✅复选框可启用对象选择👉，清除复选框则禁用对象选择👉。

    图 150. 选择👉筛选条件对话框

    表 211. 选择👉筛选条件对话框内容

    名称描述
    设计项目指定您希望在设计中选择👉的设计项目。
    起草项目指定您希望在设计中选择👉的设计项目。
    任意按钮指定要选择👉设计中的任意内容。例外：簇、并集、缝合过孔、管脚对、网络和电路板边框形状均未选中✅。
    无按钮指定您不想在设计中选择👉任何内容。

    选择👉预览对话框

    💃访问方式：

    • 主页 > 绘图 > 预览按钮 • 主页 > 打印 > 预览按钮使用“选择👉预览”对话框预览您的选项和输出。

    图 151. 选择👉预览对话框

    表 212. 选择👉预览对话框

    名称描述
    图页按钮在窗口中显示整个图页。
    范围按钮缩放至图页上的范围。
    选定图页列表指定要预览的图页。
    选项按钮打开位于鼠标“选项”对话框。
    绘图/打印按钮将输出发送到打印机或绘图仪。
    预览区域以图形方式显示您将打印或绘制的内容。

    服务器繁忙对话框 🚧

    问题说明

    待产品确认

    💃访问方式：没有可靠的方法来访问此对话框，但是当您尝试连接到其他 SailWind 软件应用程序之一时，它可能会出现，例如，当您点击👆“连接到 SailWind Layout”对话框中的某个按钮时。

    当您从 SailWind Logic 启动另一个应用程序时，如果由于某种原因导致另一个应用程序响应缓慢，则会出现“服务器繁忙”对话框。

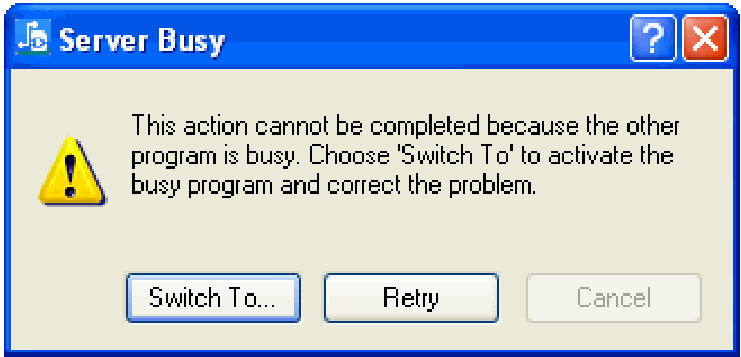

    图 152. 服务器繁忙对话框

    表 213. 服务器繁忙对话框内容

    名称描述
    切换到按钮切换到正在启动的应用程序。这通常是当其他应用程序中的提示窗口正在等待您的输入📝，然后您才能使用 SailWind Logic 连接到该应用程序时需要的。
    重试按钮尝试再次连接到其他应用程序。当启动其他应用程序出现延迟时，通常需要执行此操作。提示：请等到该应用程序出现在 Windows 任务栏中，然后点击👆“重试”。

    图页对话框

    💃访问方式：设置 > 表格

    使用“图页”对话框可在工作区中编辑当前原理图的图页集。使用“图页”对话框，您可以在图页集中添加和删除图页，以及修改图页集的名称和编号顺序。最多可以创建 1024 张图页。

    表 214. 图页对话框内容

    名称描述
    编号表- 名称 — 输入📝原理图图页的名称。
    - 参考指示元件起始值 — 新元件或复制/粘贴元件的参考指示符的最小值。将使用等于或大于此值的第一个可用数字。
    如果图页顺序发生更改，参考标示元件起始值将与图页保持一致。更多信息，请参见“在新原理图中按图页设置参考标示元件”
    page281 显示自下而上的层次结构表，但显示自上而下的层次结构不显示图页。如果需要在“自上而下”图页上对参考指示器重新编号，请参见“自动重新编号参考指示器”。
    查看按钮指定在视图区域中显示选定的图页。
    向上/向下按钮在表格中上下移动选定的图页。 提示：图页值会随着您上下移动而变化。
    重命名按钮使选定的单元格可供编辑。提示：空格不是图页名称中的有效字符。
    添加按钮将新表作为一行添加到表格底部。
    删除按钮移除选定的图页。

    信号管脚网络对话框

    💃访问方式：

    • 编辑 > 选择👉信号管脚网络

    • 未选择👉任何内容 > 右键点击👆 > 选择👉“信号管脚网络” 使用“信号管脚网络”对话框可帮助您在原理图中找到并选择👉特定的信号管脚。

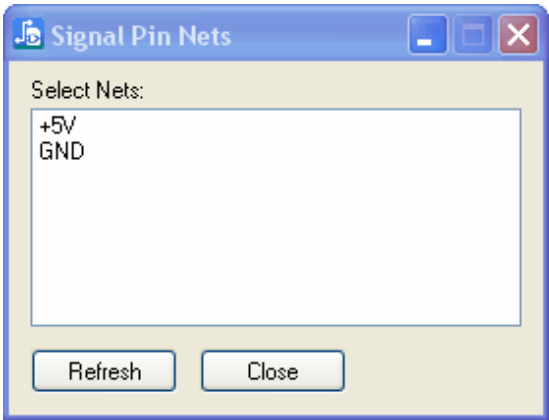

    图 153. 信号管脚网络对话框

    表 215. 信号管脚网络对话框内容

    名称描述
    选择👉网络列表在此列表框中选择👉网络，即选择👉原理图内所有元件和图页的信号管脚网络。使用右键菜单，您可以对选定的信号管脚网络执行对象模式命令。
    刷新按钮更新信号管脚网络列表（在“选择👉网络”列表框中），以包含所有最近创建的信号管脚网络。例如，当您将元件 740o 添加到空设计中时，您将创建两个信号管脚网络：GND 和 +5V。选择👉“刷新”可将新的信号管脚网络添加到“选择👉网络”列表框中。

    模拟设置对话框

    💃访问方式：工具 > SPICE 网表 > 仿真设置按钮

    将元件（具有 SPICE 属性）添加到原理图或将 SPICE 属性添加到现有元件后，您可以创建 SPICE 网表以准备进行仿真。

    图 154. 模拟设置对话框

    表 216. 模拟设置对话框内容

    名称描述
    AC 分析按钮打开 AC 分析对话框。
    直流扫描按钮打开直流源扫描分析对话框。
    瞬态按钮打开瞬态分析对话框。
    工作点指示 SPlCE 模拟器确定电路的直流工作点。

    SPICEnet 对话框

    💃访问方式：工具 > SPICE 网表

    将元件（具有 SPICE 属性）添加到原理图或将 SPICE 属性添加到现有元件后，您可以创建 SPICE 网表以准备进行仿真。

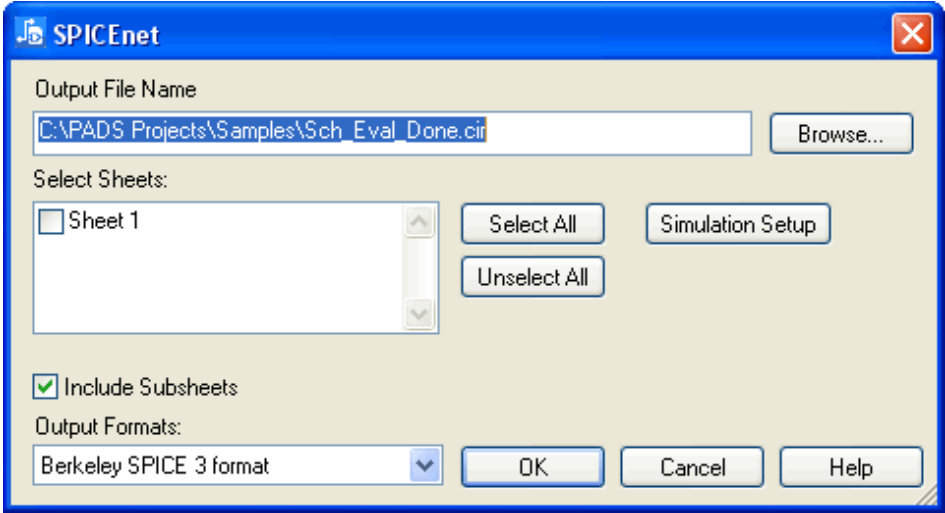

    图 155. SPICEnet 对话框

    表 217. SPICEnet 对话框内容

    名称描述
    输出文件名指定 SPlCE 网表文件的路径和名称。提示：输入📝路径或使用浏览按钮搜索路径。
    选择👉图页列表指定要包含在 SPiCE 网表中的表单。
    全选按钮指定选择👉“选择👉图页”列表中的所有图页。
    取消全选按钮指定清除“选择👉图页”列表中选定的所有图页。
    模拟设置按钮打开模拟设置对话框。
    包含子表如果设计是分层的，则指定包括任何底层层次结构。
    输出格式列表指定目标 SPiCE 软件。

    分布和重复对话框

    💃访问方式：在添加或复制操作期间选择👉一个对象 > 右键点击👆 > 分布和重复。在原理图编辑器中添加新对象时，必须先手动放置第一个对象，然后才能使用分布和重复。

    使用“分布和重复”命令在添加或复制操作中放置对象时，可以复制它们。“分布和重复”命令可在原理图编辑器和封装编辑器中使用。在原理图编辑器中，“分布和重复”命令可复制元件、连接、文本或绘图项目。在封装编辑器中，“分布和重复”命令可复制端子、文本或绘图项目。

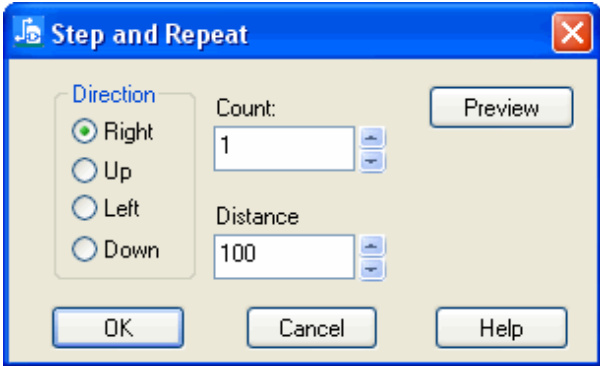

    图 156. 分布和重复对话框

    表 218. 分布和重复对话框内容

    名称描述
    方向指定阵列的放置方向。
    数数指定要放置的对象的数量。
    距离指定对象之间的距离。提示：如果您放置第二个对象，然后使用“分布和重复”功能，则对象之间的间距将成为“距离”框中的默认值，并重复您已开始的图案。
    预览按钮根据您设置的选项显示多个对象的位置。对象的放置基于所选原始对象的位置。提示：缩放模式在“分布和重复”期间可用。

    文本特性对话框

    💃访问方式：选择👉文本 > 右键点击👆 > 特性

    使用“文本属性”对话框可以编辑设计中的自由文本的属性。

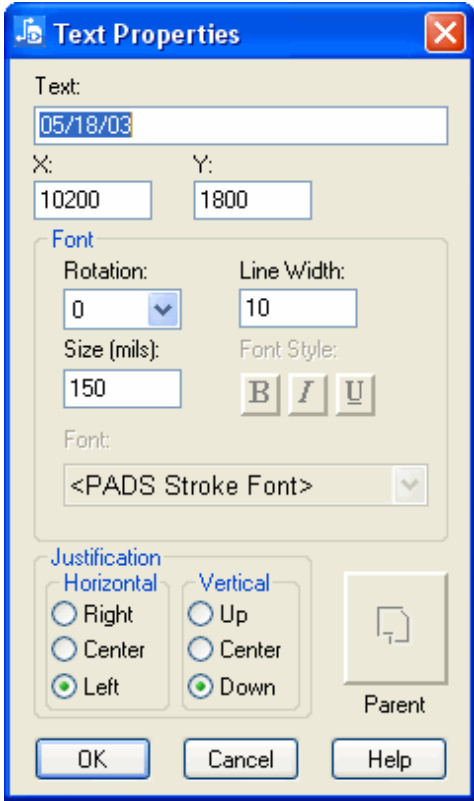

    图 157. 文本特性对话框

    表 219. 文本特性对话框内容

    名称描述
    文本指定您正在编辑的文本。
    X/Y输入📝坐标以将文本放置在指定位置。不允许使用负坐标。如果要将文本放置在图页之外，必须使用光标将其移动到那里。
    旋转指定文本的旋转：0 度或 90 度。
    线宽仅指定笔划字体的线宽。
    尺寸指定字体大小。大小（pts）：这是字体大小（以点为单位），用于系统字体。大小（mils）：这是字体字符高度，用于笔划字体。“size”指的是最高字符的高度。
    字体样式矢量字体 - 大小 您可以将字体样式更改为粗体、斜体和下划线。限制：
    字体列表可用的字体。这里列出了笔划字体或系统字体。您可以在“字体”对话框中选择👉要使用的字体类型。提示： • 选择👉笔划字体或系统字体。 • 对于系统字体，您还可以点击👆字体样式按钮，或任意组合样式：B 表示粗体，I 表示斜体，U 表示下划线。
    水平/垂直对齐指定文本的水平（右、中、左）对齐和垂直（上、中、下）对齐。
    父按钮打开“绘图属性”对话框。限制： 仅当文本已与绘图对象合并时可用。

    瞬态分析对话框

    💃访问方式：工具 > SPICE 网表 > 仿真设置按钮> 瞬态按钮

    使用瞬态分析对话框专门设置瞬态分析的选项。

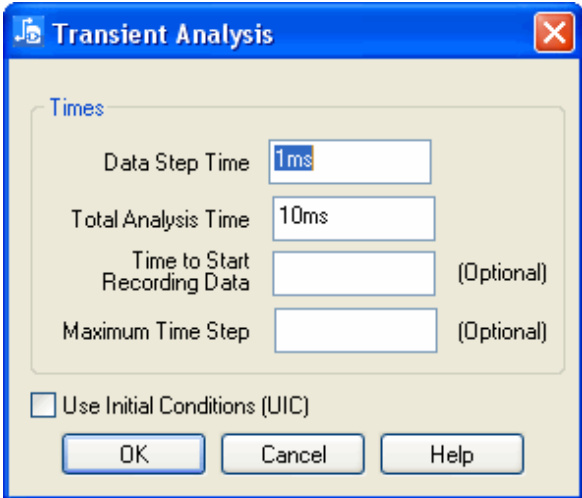

    图 158. 瞬态分析对话框

    表 220. 瞬态分析对话框内容

    名称描述
    数据步长时间指定分析的增量。
    总分析时间指定结束分析的时间。
    开始记录数据的时间指定从分析开始记录数据的时间。提示：如果您的模拟文件太大并且您对分析开始时的数据不感兴趣，请使用此选项。
    最大时间步长指定最大时间步长值。
    使用初始条件 (UIC)指定在开始瞬态分析之前使用 SPlCE 求解静态工作点。SPiCE 使用 IC=... 指定的各种元件值作为初始瞬态条件，并继续进行分析。

    从库更新对话框

    💃访问方式：工具 > 从“库”更新

    使用“从库更新”对话框从库中更新原理图，或将原理图中的项目与库中的项目进行比较。

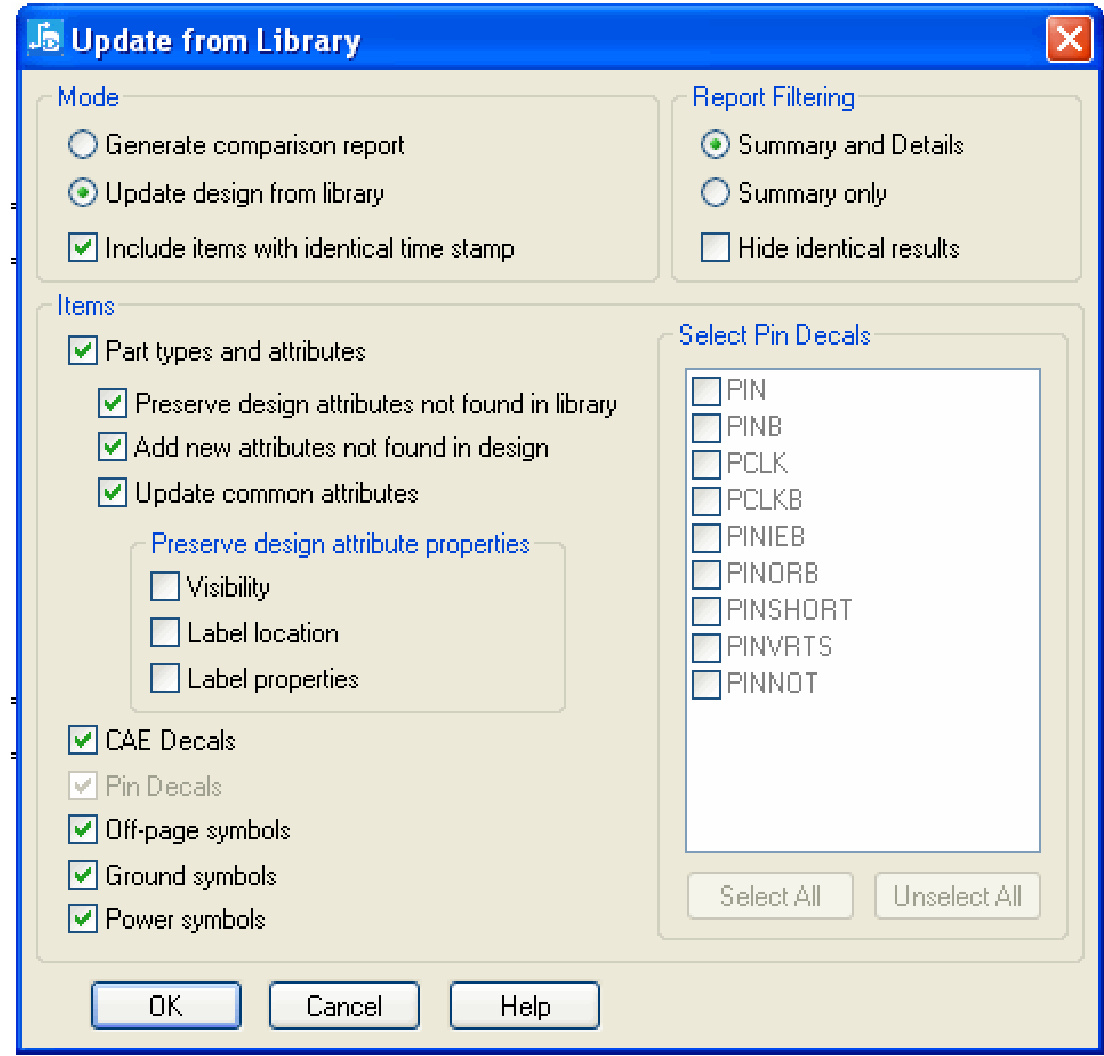

    图 159. 从库更新对话框

    表 221. 从库更新对话框控件

    控制描述
    模式区域 — 选择👉比较或更新模式。
    生成比较报告选中✅此复选框可比较库和原理图项目并生成报告文件。
    从库中更新设计选中✅此复选框可比较库和原理图项目，从库更新原理图，并生成报告文件。
    包括具有相同时间戳的项目时间戳在 SailWind Logic 库例程中分配和更新，但如果在库例程之外编辑了具有相同时间戳的项，则库和原理图中的内容可能会有所不同。例如，如果您将原理图导出为 ASCIl 文件，手动编辑 ASCIl 文件中的某个元件类型，然后将原理图导入回 SailWind Logic，则该元件类型的时间戳将保持不变，但内容会有所不同。使用此复选框可指定是否比较/更新库和原理图中时间戳相同的项。时间戳相同的项不会被比较。
    报告过滤区域 — 指定您想要在报告中看到的内容。
    摘要和详细信息 仅摘要 隐藏相同结果选择👉“摘要和详细信息”或“仅摘要”。选择👉“隐藏相同结果”可仅查看报告中库和设计项之间的差异。
    项目区域 — 指定您想要比较或更新的项目。
    元件类型和属性选中✅此复选框可将元件类型及其属性纳入比较或更新。提示: · 属性没有时间戳，因此无法独立于其元件类型进行更新。• 如果原理图属性在库中对应的属性是占位符属性（值为空），则仅当在“选项”对话框的“设计”类别中选中✅“允许用库中的空白值覆盖设计中的属性值”复选框时，才会更新该属性。
    保留库中未找到的设计属性使用此复选框指定如何处理原理图中找到但库中没有的属性：• 选中✅此复选框可将这些属性保留在更新的元件中。 • 清除此复选框将从更新的元件中移除这些属性。
    添加设计中未找到的新属性使用此复选框指定如何处理在库中找到但在原理图中找不到的属性。· 选中✅此复选框可将这些属性添加到· 清除此选项则不将其添加到更新的元件中。
    更新通用属性使用此复选框指定如何处理在原理图和元件库中找到的属性。· 选中✅该复选框可使用库版本更新元件。· 清除该复选框可保留元件属性不变（即不更新它们）。
    保留设计属性 可见性 标签位置 标签属性选择👉从库中更新属性时要在原理图中保留的属性特性。
    CAE 封装选中✅此复选框可将 CAE 封装纳入比较/更新。• 如果要更新零件类型中的 CAE 封装分配，还必须选择👉零件类型和属性。 • 管脚封装作为 CAE 封装更新的一部分进行更新，因此选中✅此复选框时，也会自动选中✅管脚封装。
    管脚封装选中✅此复选框可将管脚封装纳入比较/更新。提示： • 仅更新封装；管脚名称和编号保持不变。 • 管脚封装作为 CAE 封装更新的一部分进行更新，因此选中✅“CAE 封装”后，此复选框将自动选中✅且不可用。
    选择👉管脚封装列表此列表中填充了复选框，代表每个可供比较或更新的管脚。选中✅每个要比较或更新的管脚对应的复选框。提示：由于所有管脚封装都作为 CAE 封装更新的一部分进行比较/更新，因此当选择👉“CAE 封装”时，这些复选框不可用并会被忽略。
    页间连接符选中✅此复选框可将跨页符号纳入比较/更新。选中✅此复选框将打开“重映射特殊符号”对话框。限制：如果当前原理图中至少有一个跨页符号，则跨页符号更新将失败。
    接地符号选中✅此复选框可将接地符号纳入比较/更新。选中✅此复选框将打开“从库更新”对话框。限制：如果当前原理图中没有至少一个接地符号，则接地符号更新将失败。
    电源符号选中✅此复选框可将电源符号纳入比较/更新。选中✅此复选框将打开“从库更新”对话框。限制：如果存在以下情况，电源符号更新将失败

    从库中更新选定的 CAE 封装对话框

    💃访问方式：选择👉元件 > 右键点击👆 > 更新 > CAE 封装

    使用“从库中更新选定的 CAE 封装”对话框，可以从库中更新原理图中选定的 CAE 封装。选定 CAE 封装的所有实例都将更新。

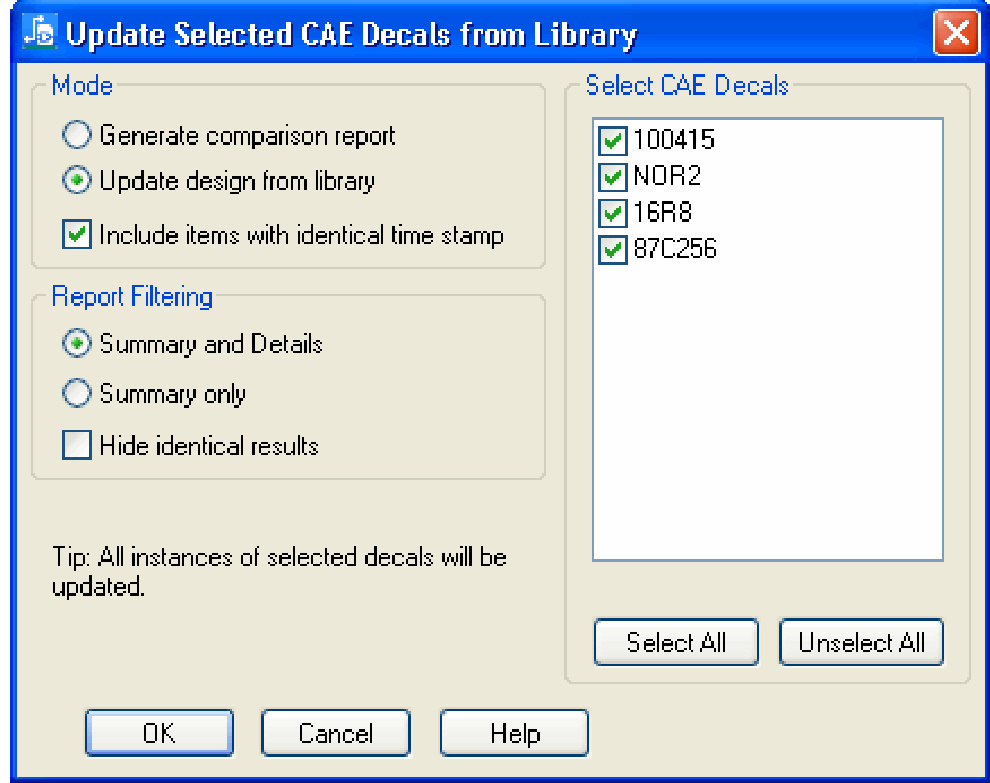

    图 160. 从库中更新选定的 CAE 封装对话框

    表 222. 从库中更新选定的 CAE 封装对话框控件

    控制描述
    生成比较报告选中✅此复选框可以比较库和设计 CAE 封装并生成报告文件。
    从库中更新设计选中✅此复选框可比较库和原理图 CAE 封装，从库更新原理图，并生成报告文件 提示：• 此过程会更新所选 CAE 封装的管脚分配，但不会更新管脚封装本身。 请使用“从库中更新所选管脚封装”中的步骤之一来更新管脚封装的几何形状。 • 因此，例如，如果 CAE 封装 X 更新为使用 PINB 而非 PINA， 则它将使用原理图中当前 PINB 几何形状的版本。如果原理图中没有 PINB，则从库中安装。
    包括具有相同时间戳的项目时间戳在 SailWind Logic 库例程中分配和更新，但如果在库例程之外编辑了具有相同时间戳的项，则库和原理图中的内容可能会有所不同。 例如，如果您将原理图导出为 ASCII 文件，并在 ASCII 文件中手动编辑 CAE 封装，然后将原理图导入回 SailWind Logic，则封装的时间戳将保持不变，但内容会有所不同。 使用此复选框可指定是否比较/更新库和原理图中时间戳相同的项。 除非选中✅此复选框，否则不会比较或更新具有相同时间戳的项。
    选择👉 CAE 封装区域 — 指定要更新的 CAE 封装。
    选择👉 CAE 封装列表此列表中填充了代表每个选定 CAE 封装的复选框。请勾选✅您想要更新的每个 CAE 封装对应的复选框。
    报告过滤区域 — 指定您想要在报告中看到的内容。
    摘要和详细信息 仅摘要 隐藏相同结果选择👉“摘要和详细信息”或“仅摘要”。选择👉“隐藏相同结果”可仅查看报告中库和原理图项之间的差异。这将缩短报告长度。

    从库中更新选定元件类型对话框

    💃访问方式：选择👉元件 > 右键点击👆 > 更新 > 元件类型

    使用“从库中更新选定的元件类型”对话框从库中更新原理图中选定的元件，或者将原理图中选定的元件与库中的元件进行比较。

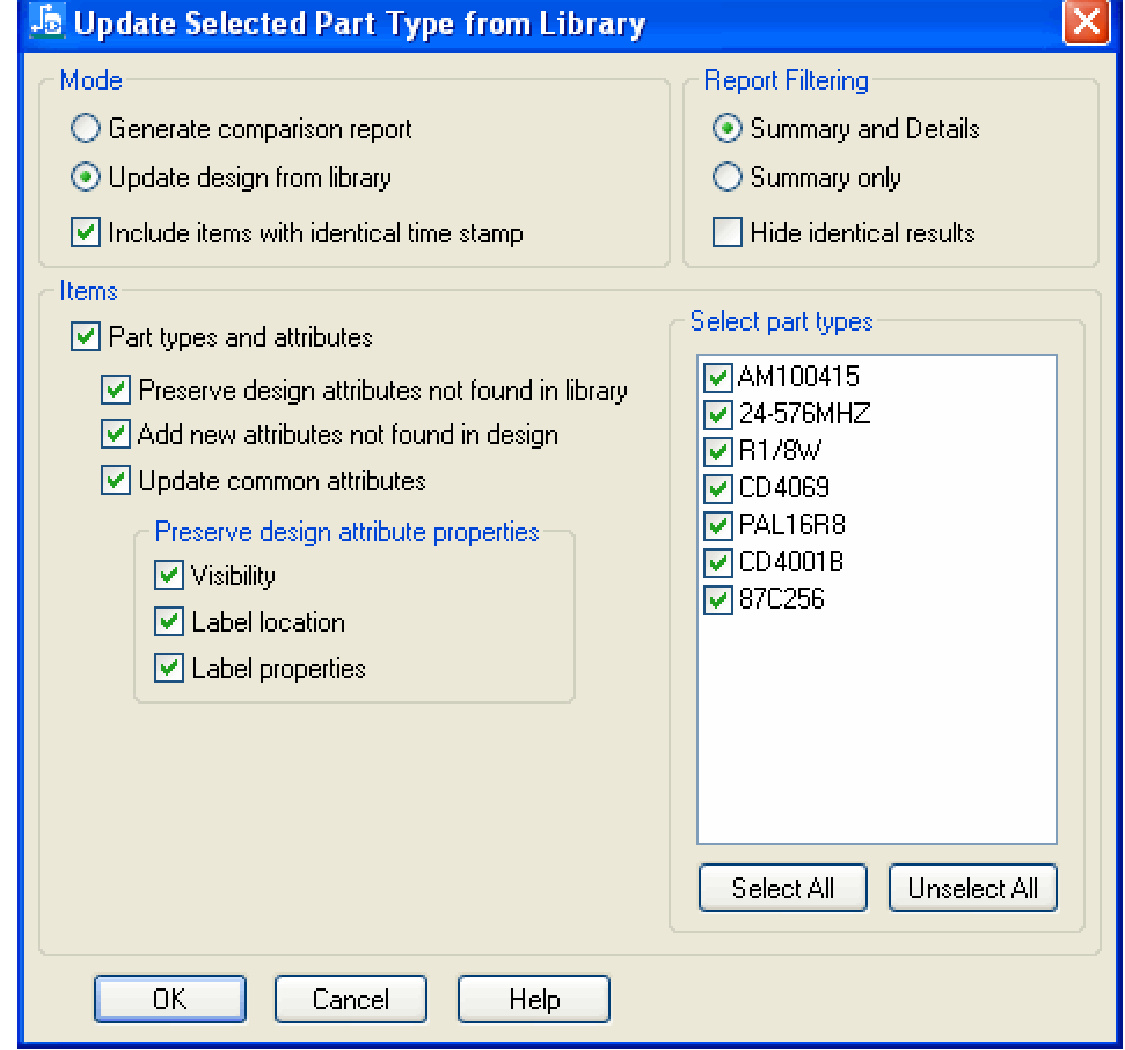

    表 223. 从库中更新选定的元件类型对话框控件

    控制描述
    模式区域 — 选择👉比较或更新模式。
    生成比较报告选中✅此复选框可比较库和原理图元件类型并生成报告文件。
    从库中更新设计选中✅此复选框可比较库和原理图元件类型，从库更新原理图，并生成报告文件。限制：所有与选定元件具有相同元件类型的元件都会被更新，但仅更新实际选定元件的属性。
    包括具有相同时间戳的项目时间戳在 SailWind Logic 库例程中分配和更新，但如果在库例程之外编辑了具有相同时间戳的项，则库和原理图中的内容可能会有所不同。例如，如果您将原理图导出到 ASCll 文件，在 ASCll 文件中手动编辑某个元件类型，然后将原理图导入回 SailWind Logic，则该元件类型的时间戳将保持不变，但内容会有所不同。使用此复选框可指定是否比较/更新库和原理图中时间戳相同的项。
    报告过滤区域 — 指定您想要在报告中看到的内容。
    摘要和详细信息 仅摘要 隐藏相同结果选择👉“摘要和详细信息”或“仅摘要”。选择👉“隐藏相同结果”可仅查看。报告中库项和设计项之间的差异。这将缩短报告长度。
    项目区域 — 指定要比较或更新的项目。
    元件类型和属性确保选中✅此复选框。
    提示
    • 属性没有时间戳，因此无法独立于其零件类型进行更新。
    • 如果原理图属性在库中对应的属性是占位符属性（值为空），则仅当“选项”对话框的“设计”类别中选中✅“允许用库中的空白值覆盖设计中的属性值”复选框时，才会更新该属性。
    保留库中未找到的设计属性使用此复选框指定如何处理原理图中找到但库中没有的属性：
    • 选中✅此复选框可将这些属性保留在更新的元件中。
    • 清除此复选框将从更新的元件中移除这些属性。
    添加设计中未找到的新属性使用此复选框指定如何处理库中存在但原理图中不存在的属性。
    • 选中✅此复选框可将属性添加到更新的元件中。
    • 清除此复选框则不会将这些属性添加到更新的元件中。
    更新通用属性使用此复选框指定要如何处理原理图和库中都存在的属性。
    • 选中✅此复选框可使用库版本更新元件。
    • 清除此复选框可保留元件属性的原样（即不更新）。
    保留设计属性
    可见性
    标签位置
    标签属性    		选择👉在从库更新属性时要在原理图中保留的属性。
    选择👉元件类型区域 — 指定要更新的元件类型。
    选择👉元件类型列表此列表中填充了代表每个选定零件类型的复选框。
    选中✅您想要更新的每个零件类型的复选框。

    从库中更新选定管脚封装对话框

    💃访问方式：选择👉一个管脚 > 右键点击👆 > 更新管脚封装

    使用“从库中更新选定管脚封装”对话框可从库中更新选定管脚封装，或将原理图中选定的管脚封装与库中的管脚封装进行比较。选定管脚封装的所有实例均会更新。

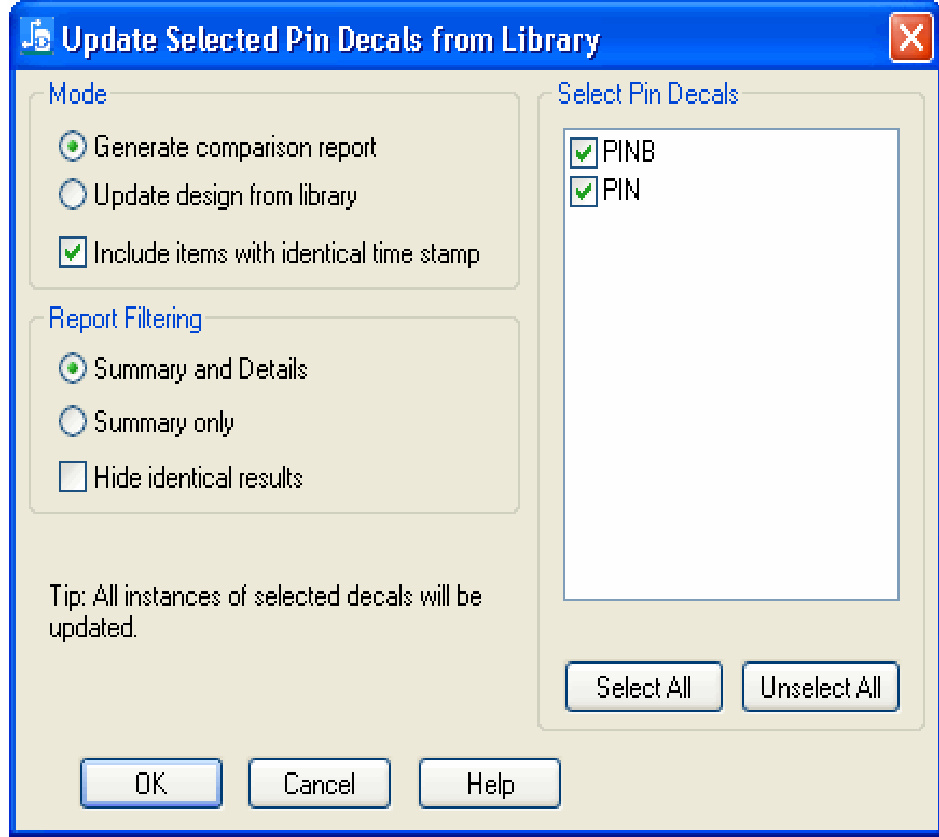

    图 161. 从库中更新选定管脚封装对话框

    表 224. 从库中更新选定管脚封装对话框控件

    控制描述
    模式区域 — 选择👉比较或更新模式。
    生成比较报告选中✅此复选框可比较库和原理图管脚封装并生成报告文件。
    从库中更新设计选中✅此复选框可比较库和原理图管脚封装，从库更新原理图，并生成报告文件。
    包括具有相同时间戳的项目时间戳在 SailWind Logic 库例程中分配和更新，但如果在库例程之外编辑了具有相同时间戳的项，则库和原理图中的内容可能会有所不同。
    例如，如果您将原理图导出为 ASCII 文件，并在 ASCII 文件中手动编辑管脚封装，然后将原理图导入回 SailWind Logic，则封装的时间戳将保持不变，但内容会有所不同。
    使用此复选框可指定是否比较/更新库和原理图中时间戳相同的项。
    除非选中✅此复选框，否则不会比较或更新具有相同时间戳的项。
    选择👉管脚封装区域 — 指定要更新的管脚封装。
    选择👉管脚封装列表此列表中填充了代表每个选定管脚封装的复选框。
    请勾选✅您想要更新的每个管脚封装对应的复选框。
    报告过滤区域 — 指定您想要在报告中看到的内容。
    摘要和详细信息
    仅摘要
    隐藏相同结果    		选择👉“摘要和详细信息”或“仅摘要”。
    选择👉“隐藏相同结果”可仅查看报告中库和原理图项之间的差异。这将缩短报告长度。
