第 25 章 标签操作#

阅读以下主题以了解有关创建、修改和控制标签可见性的方法。这些章节包含一系列图形示例，指导您设置标签属性。

标签#

您可以为元件和跳线创建属性、参考标识符和零件类型标签。您可以控制标签的可见性、对齐方式、右向可读性和排列方式。

创建标签时，它们可能不可见。使用"显示颜色设置"对话框打开标签的可见性，您可以在其中设置参考标识符、零件类型和属性标签的颜色。

与自由文本不同，当您添加标签时，标签周围没有不可见的边界矩形（参见第 1813 页）。

标签默认值 对齐示例 右向阅读示例 管理参考标识符 PCB 封装编辑器中的标签

标签默认值#

如果您创建标签但未在封装或元件中提供显示信息，SailWind Layout 将使用默认可见性属性。

第一个标签的默认位置位于封装原点，无方向，使用默认高度和宽度。如果第一个位置已有标签，则使用第二个位置。第二个标签的默认位置位于第一个标签位置下方。

下图显示了新高度属性标签如何放置在第二个默认位置。请注意，第二个位置基于第一个位置，而不是其他标签的放置位置。

图 54. 新高度属性标签（第二个默认位置）

下图显示了新高度属性标签如何放置在第三个默认位置，因为第一个和第二个位置已被占用。

图 55. 新高度属性标签（第三个默认位置）

对齐示例#

您可以对齐自由文本以及属性、参考标识符和零件类型标签。创建标签或文本时可以设置对齐选项。

更多信息，请参阅"对齐标签"。

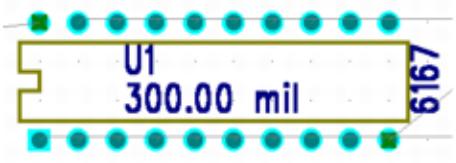

在下图中，标签出现在零件轮廓内。标签使用默认对齐方式，即左、下；意味着标签由其左下角放置。

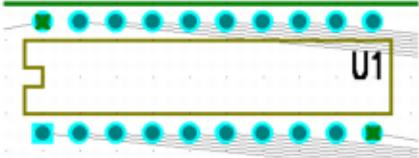

图 56. 零件轮廓内的标签

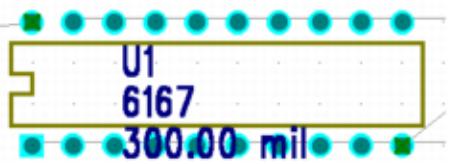

下图显示了更改标签高度和宽度时发生的情况。标签现在与零件轮廓重叠。

图 57. 更改高度和宽度后的标签（有重叠）

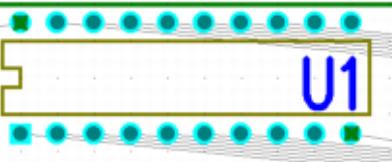

下图显示了如何更改标签的高度和宽度并防止标签与轮廓重叠。通过将对齐方式更改为上、右，您可以更改标签的放置位置，防止重叠。

图 58. 更改高度和宽度后的标签（无重叠）

右向阅读示例#

您可以使用"标签属性"对话框设置自由文本以及属性、参考标识符和零件类型标签的左或右向阅读状态。您也可以使用任何对象的"属性"对话框。

更多信息，请参阅"添加新零件标签"或相应的"属性"对象主题。

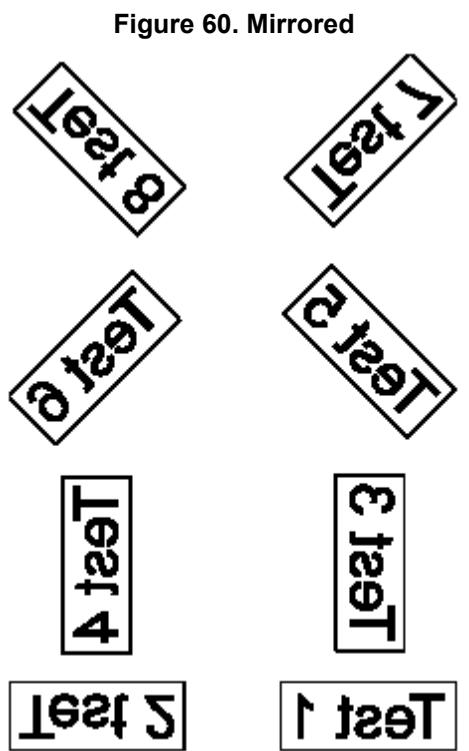

下图显示了不同的阅读方向。

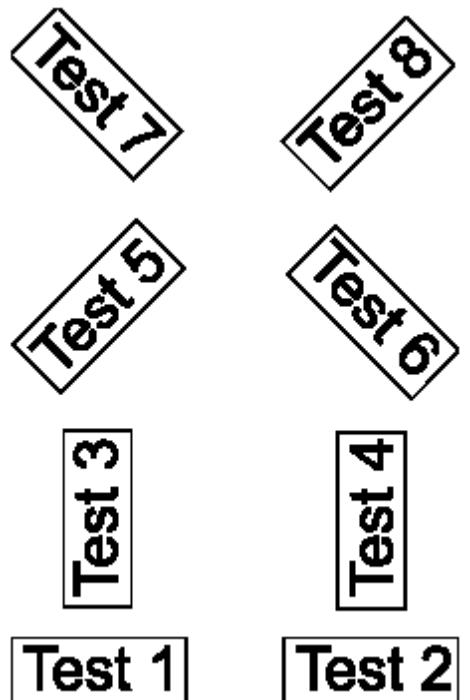

图 59. 正常旋转

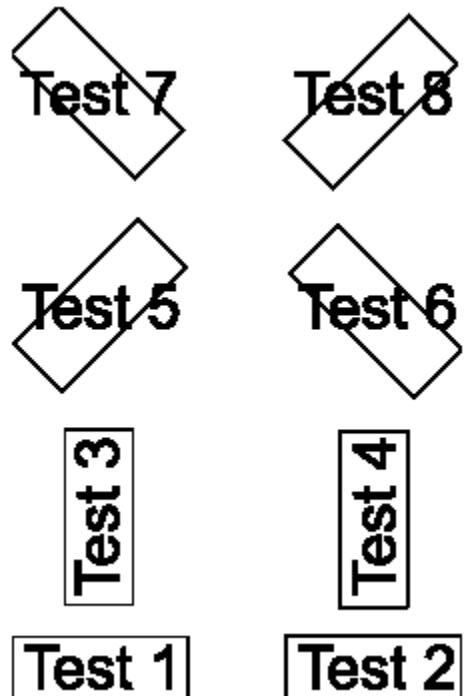

图 61. 右向阅读 - 正交

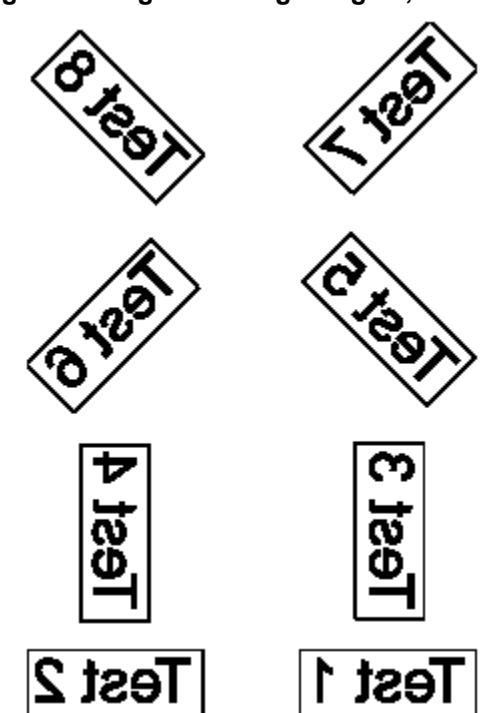

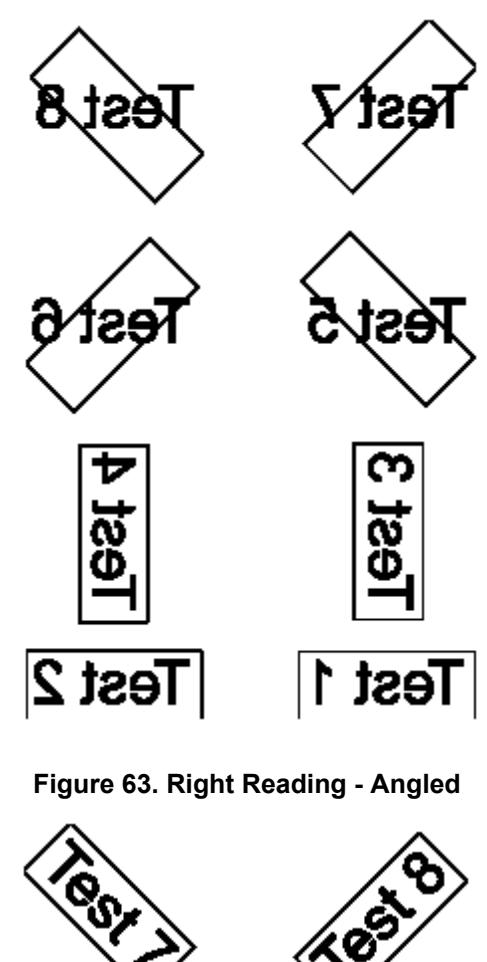

图 64. 右向阅读 - 角度、镜像

管理参考标识符#

SailWind Layout 处理参考标识符的方式与处理属性标签相同，提供了可见性和放置的灵活性。

在设计中使用参考标识符时，您有多种选择：

• 创建参考标识符标签并设置为丝印层。更多信息，请参阅"将参考标识符移动到丝印层"（第 810 页）主题。

• 创建第二个参考标识符标签并设置为装配图图层。更多信息，请参阅"为装配图生成第二组参考标识符"（第 808 页）主题。

• 隐藏参考标识符。更多信息，请参阅"禁用选定元件的参考标识符"主题。

PCB 封装编辑器中的标签#

在 PCB 封装编辑器中使用标签与在布局编辑器中的操作完全相同。PCB 封装编辑器中的标签为您提供了更大的灵活性；您可以显示封装属性或使用封装的对象的属性。例如，您可以创建零件属性 Cost 的标签。由于 Cost 不是封装属性，您需要在布局编辑器的属性字典中创建该属性，并在 PCB 封装编辑器中分配占位标签。

更多信息，请参阅"创建占位属性标签"主题。

创建标签时，它们可能不可见。在"显示颜色设置"对话框中打开标签可见性。在"显示颜色设置"对话框中，您可以设置参考标识符、零件类型和属性标签的颜色。

如果您为属性字典中存在的属性创建了占位标签，则该标签与现有属性关联，但不可见。但是，该属性并未分配给使用封装的零件。您必须手动分配它。

添加新零件标签#

添加来自元件或跳线的属性标签。

🙊限制

使用标签时，适用以下限制：

• 参考标识符是创建跳线标签时唯一可用的标签。

• 如果未设置可见性信息，则使用默认位置。更多信息，请参阅"标签默认值"。

• 与自由文本不同，当您添加标签时，标签周围没有不可见的边界矩形（参见第 1813 页）。

🏃‍♂️‍步骤

1. 选择元件或跳线，右键单击，然后单击添加新标签弹出菜单项。

2. 在"添加新零件标签"对话框中，在"属性"列表中，选择所需的属性。

   DANGER

   为跳线创建标签时，参考标识符是唯一可用的属性。隐藏属性不会出现在"属性"列表中，除非该属性在设置为隐藏属性之前已选择用于标签。

3. "元件值"或"跳线值"框列出所选属性的值。接受此值，或输入新值。

   DANGER

   如果从"属性"列表中单击"参考标识符"或"零件类型"，或者属性为只读，或者为不同类型的属性打开"属性"对话框，则此框不可用。但是，如果您选择的标签属于相同类型的属性，则可以编辑此框。

   TIP

   如果属性具有不同的值，则该框为空。您可以在框中输入新值以将其应用于所有选定的属性标签及其父对象。如果属性已注册ECO 且 SailWind Layout 未处于 ECO 模式，则"值"也不可用。

4. 在"显示"列表中，单击所需的值以控制标签的可见性。您可以选择关闭标签，仅显示标签名称，仅显示标签值，显示名称和值，或显示完整名称和值（标记结构化属性时）。

   TIP

   除非您使用"显示颜色设置"对话框将标签颜色更改为与背景不同的颜色，否则标签将不可见，无论此设置如何。

5. 根据需要为标签进行其他设置。

6. 单击确定。

选择标签#

设置选择过滤器并选择标签。

🏃‍♂️‍步骤

1. 使用以下方法之一设置选择过滤器：

   • 未选择任何内容时，右键单击，然后单击选择文档弹出菜单项。

   • 单击编辑>过滤器菜单项。在"选择过滤器"对话框（第 114 页）中，在对象选项卡上，选择"标签"复选框。单击关闭。

2. 选择标签。

删除标签#

如果需要，可以从设计中删除或移除标签。

🏃‍♂️‍步骤

1. 选择要删除的标签。如果需要帮助选择标签，请使用选择过滤器。

2. 按 Delete 键，或单击编辑>删除菜单项。

对齐标签#

您可以对齐自由文本以及属性、参考标识符或零件类型标签。创建标签时可以设置对齐选项。创建后也可以对齐文本和标签。

🏃‍♂️‍步骤

1. 选择标签或自由文本。

2. 选择以下方法之一对齐标签：

   • 右键单击并单击水平对齐弹出菜单项。然后单击左、中或右设置水平对齐。再次右键单击并单击垂直对齐弹出菜单项。然后单击上、中或下设置垂直对齐。

   • 右键单击并单击属性弹出菜单项以打开对象的"属性"对话框并设置适当的对齐设置。

修改零件标签属性#

使用"零件标签属性"对话框修改标签并更改标签显示的属性。

🏃‍♂️‍步骤

1. 选择零件标签，右键单击，然后单击属性弹出菜单项。

2. 在"零件标签属性"对话框中，在"属性"列表中，选择所需的属性。

   DANGER

   为跳线创建或修改标签时，参考标识符是唯一可用的属性。隐藏属性不会出现在"属性"列表中，除非该属性在设置为隐藏属性之前已选择用于标签。

3. "值"框列出所选属性的值。接受此值，或输入新值。

   DANGER

   如果从"属性"列表中单击"参考标识符"或"零件类型"，或者属性为只读，或者为不同类型的属性标签打开"属性"对话框，则此框不可用。但是，如果您选择的标签属于相同类型的属性，则可以编辑此框。

   TIP

   如果属性具有不同的值，则该框为空。您可以在框中输入新值以将其应用于所有选定的属性标签及其父对象。如果属性已注册ECO 且 SailWind Layout 未处于 ECO 模式，则"值"也不可用。

4. 在"显示"列表中，单击所需的值以控制标签的可见性。

   您可以选择关闭标签，仅显示标签名称，仅显示标签值，显示名称和值，或显示完整名称和值（标记结构化属性时）。

   TIP

   除非您使用"显示颜色设置"对话框将标签颜色更改为与背景不同的颜色，否则标签将不可见，无论此设置如何。

5. 根据需要编辑文本设置。

6. 单击确定。

使用元件属性对话框修改标签#

您可以从"元件属性"对话框修改标签。

🏃‍♂️‍步骤

1. 选择元件，右键单击，然后单击属性弹出菜单项。

2. 单击标签选项卡。

3. 从"标签"列表中单击要修改的标签，然后单击标签按钮。出现"零件标签属性"对话框。

4. 有关删除标签的信息，请参阅"删除标签"。
