创建分割平面#

SailWind Layout 提供自动化工具帮助您快速定义平面分隔和划分。为便于定义分割平面，您可以通过分配不同颜色来区分平面网络与其他网络。通过绘制分隔线来创建独立的铜平面。

本课程内容：

1. 设置层显示和平面选项
2. 创建铜平面
3. 连接铜平面

🙊限制

本教程需要 Split Planes 授权选项。在帮助菜单中，点击已安装选项确认您是否可以使用此功能。

😎前提

如果尚未运行，请启动 SailWind Layout 并打开\SailWind Projects\Samples 文件夹中的previewrouted.pcb主页。

设置层显示和平面选项#

在分割平面层之前，您需要完成一些准备工作。

为网络分配颜色

为便于区分两个电源网络，请分配不同的网络颜色。

1. 视图菜单 > 网络
2. 从视图列表中选择网络 +5V ，然后在网络颜色区域点击深灰色
3. 从视图列表中选择网络 +12V ，然后在网络颜色区域点击黄色
4. 点击确定

设置层显示

为便于定义和分割平面，请关闭所有无关层数据。

1. 设置菜单 > 显示颜色
2. 勾选电源平面层复选框以启用电源平面显示
3. 取消勾选主元件面和次元件面复选框以禁用两个元件层的显示
4. 点击确定

设置分割平面选项

在定义铜平面之前，请设置分割平面选项。

1. 工具菜单 > 选项 > 铜平面 > 散热盘页面
2. 选择除第一个和最后一个复选框外的所有复选框：为布线元件焊盘添加散热盘和对散热盘和反焊盘使用设计规则
3. 点击确定

创建铜平面#

分割/混合平面层必须先定义铜平面，然后才能将平面层划分为每个网络的独立区域。有一个自动化功能可以通过追踪板轮廓来创建铜平面。

定义铜平面

要快速创建整个板的铜平面，可重复使用板轮廓形状作为平面轮廓。

1. 在标准工具栏的层列表中选择电源平面，将其设为当前层

2. 不选择任何对象，右键点击并选择选择板轮廓

3. 点击板轮廓的任意线段，右键点击并选择选择形状

4. 右键点击并选择创建铜平面

5. 大部分铜区域将用于+5V 网络。在网络分配区域，从列表中选择网络 +5V 并点击确定

   NOTE

   在板边缘内侧创建了一个+5V 铜平面轮廓。

6. 按Esc取消选择板轮廓。

定义平面分隔

定义铜平面多边形后，使用自动分隔命令定义两个铜平面之间的分隔，如下所示。

分割平面步骤：

1. 点击板轮廓外部确保未选择任何对象

2. 如果绘图工具栏未打开，点击标准工具栏上的绘图按钮

3. 在绘图工具栏上，点击自动平面分隔按钮

4. 要设置 25 的设计网格，输入g25并按Enter。选择平面+5V 的边缘开始定义平面分隔

5. 右键点击并选择对角线

6. 定义一条路径，将网络+12V 的所有点与网络+5V 分隔开。+12V 铜平面没有固定形状，只需确保定义的区域包含所有+12V 管脚且不包含灰色+5V 管脚

   TIP

   使用 Backspace 删除新角点或在定义平面分隔时回退。

7. 完成分隔后，将指针悬停在+5V 平面多边形的边缘段上并双击完成操作。将出现两个新的平面多边形。

   TIP

   如果出现错误"所有角点必须在铜平面多边形内"，尝试将线延伸到铜平面外并双击完成。

8. 在"为选定多边形分配网络"对话框中，如果选择了上部轮廓，从"选择现有网络"列表中选择 +5V 并点击确定。如果选择了下部轮廓，选择 +12V 。

9. 当相邻轮廓被选中时，从步骤 8 中选择另一个网络名称并点击确定。

10. 点击Esc退出自动平面分隔模式。

11. 按Ctrl+B查看整个板。

连接铜平面#

定义平面后，必须连接它们才能看到分割的完整效果。

1. 工具菜单 > 铜平面管理器
2. 点击填充
3. 在层列表中选择电源平面
4. 点击开始连接平面。
   TIP

   根据分隔线的绘制方式，如果某些散热连接无法完成，可能会打开 therm.err 报告。关闭它。

5. 在铜平面管理器中，点击关闭
6. 不要保存设计副本。

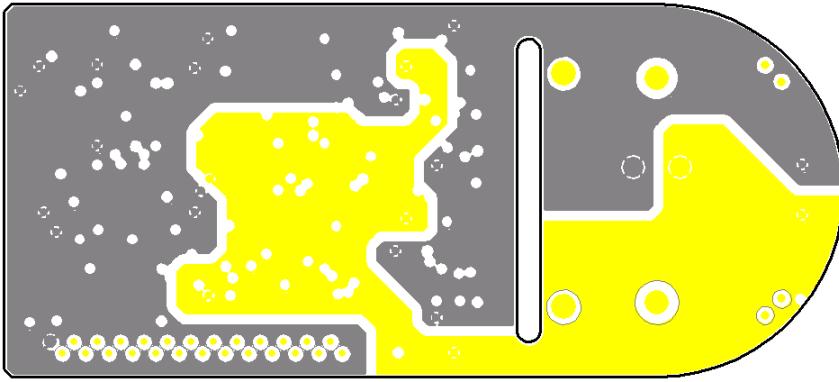

您已完成分割平面教程。
