第 55 章 GUI 参考元素 T 至 Z#

阅读以下部分以了解更多关于 SailWind 布局中对话框元素的信息。

焊点或走线拐角属性对话框#

💃访问方式：选择走线拐角 > 右键点击 > 属性弹出菜单项

使用"焊点或走线拐角属性"对话框获取和修改所选走线拐角或焊点的信息。

字段	描述
网络	显示网络名称。
连接	列出设计中可用的连接。
X/Y	焊点的 X 和 Y 位置。在这些字段中键入以更改位置。
保护状态	显示焊点所属网络是否受保护。
层	显示焊点所在的层。
走线/走线间距	显示此焊点的走线到走线间距。
规则层次	显示此焊点的规则层次。
管脚对按钮	打开管脚对属性对话框。
网络按钮	打开网络属性对话框第 1487 页。
规则按钮	打开管脚对规则对话框。

修改走线拐角或焊点属性

走线上泪滴属性对话框#

💃访问方式：选择一个或多个附着泪滴的走线 > 右键点击 > 泪滴属性弹出菜单项

使用"走线上泪滴属性"对话框修改所选泪滴的形状、长度比和宽度比，适用于所有层的泪滴或所有泪滴。您还可以从设计中移除单个泪滴。

字段	描述
自动调整	使用自动调整设置自定义长度和宽度比。启用自动调整后，SailWind 布局会尝试调整泪滴长度，当走线拐角位于焊盘或过孔内或段太短无法容纳指定长度比时。
操作区域	• 添加 — 向所选走线或"应用于"区域中的设置添加泪滴。添加泪滴后，可以通过选择修改来更改其设置。当向多条走线添加泪滴时，已包含泪滴的走线将保留原有泪滴及其原始设置。
	• 修改 — 修改所选走线上的泪滴，并将更改应用于"应用于"区域中的选择。
	• 删除 — 从所选走线中删除泪滴，并将更改应用于"应用于"区域中的设置。
应用于区域	将泪滴属性对话框中的更改应用于选择、层或所有泪滴。
形状区域
默认按钮	创建与早期 SailWind 布局（即 PowerPCB）版本兼容的标准泪滴形状。限制：

字段	描述
	• 无法为默认形状的泪滴设置长度或宽度比。
	• 无法在方形焊盘上放置默认形状的泪滴。
直线按钮	使用直线形状的泪滴。可以为此泪滴设置长度和宽度比。高频模拟板或非常密集的板上可能需要使用直线或曲线形状的泪滴以实现更平滑的连接。
	限制：如果没有模拟许可证功能，此按钮不可用。
曲线按钮	使用曲线形状的泪滴。可以为此泪滴设置长度和宽度比。高频模拟板或非常密集的板上可能需要使用曲线或直线形状的泪滴以实现更平滑的连接。
	限制：如果没有模拟许可证功能，此按钮不可用。
长度比	设置泪滴长度相对于附着焊盘的百分比。比率不能超过 1000。计算长度比的公式为：
	(焊盘直径) * (长度比 %) = 泪滴长度
	例如，如果长度比为 200（焊盘直径的 200%），焊盘直径为 60 密耳，则泪滴长度为 120 密耳。
	限制：此设置不适用于默认泪滴形状。
宽度比	设置泪滴宽度相对于附着焊盘的百分比。比率不能超过 100。
	限制：此设置不适用于默认泪滴形状。
预览	显示当前配置的泪滴。

修改泪滴属性

泪滴

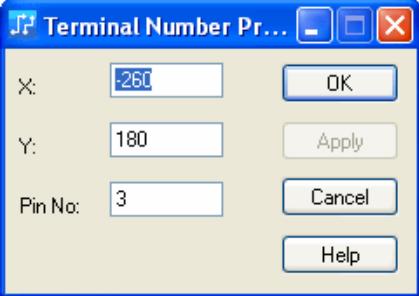

端子编号属性对话框#

💃访问方式：PCB 封装编辑器 > 选择端子编号 > 右键点击 > 属性弹出菜单项

使用"端子编号属性"对话框修改端子编号的属性。

对象

字段	描述
X, Y	所选端子编号的 X,Y 坐标。
管脚编号	所选端子编号的管脚编号

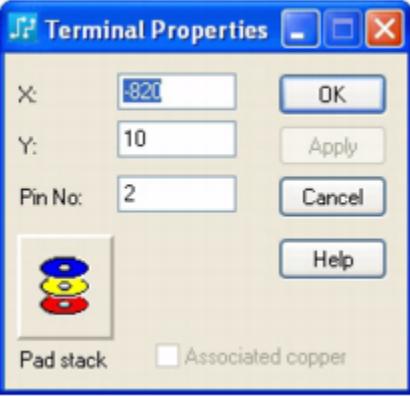

端子属性对话框#

💃访问方式：PCB 封装编辑器 > 选择端子 > 右键点击 > 属性弹出菜单项

使用此对话框修改端子属性。

对象

字段	描述
X, Y	所选端子的 X,Y 坐标。
管脚编号	所选端子的管脚编号
焊盘堆栈	打开管脚焊盘堆栈属性对话框。
关联铜	清除复选框以取消端子与铜的关联。限制：此复选框仅用于取消铜关联。有关关联铜的说明，请参阅"将铜与端子关联"。

文本属性对话框#

💃访问方式：选择文本 > 右键点击 > 属性弹出菜单项

使用"文本属性"对话框修改自由文本。您可以更改字体、字体样式、层分配、方向、旋转、大小、线宽、对齐和镜像设置。如果文本字符串与绘图对象组合，还可以访问父对象。

字段	描述
文本	要使用的文本字符串。限制：每个文本字符串最多 128 个字符。
字体	可用的字体。提示

字段	描述
	• 选择笔画字体或系统字体。
	• 对于系统字体，还可以点击字体样式按钮或任意组合样式：B 表示粗体，I 表示斜体，U 表示下划线。
层	可用于放置文本的层。
X,Y	列出文本的 X 和 Y 位置。键入新值以更改位置。
旋转	指定文本的旋转角度。
大小	指定字体大小。大小（磅）：系统字体的字号，以磅为单位显示。大小（密耳）：笔画字体的字符高度，以密耳为单位显示。大小指最高字符的高度。
线宽	仅适用于笔画字体的线宽。
镜像	翻转标签 - 文本被视为从板底部可读。
水平, 垂直	设置文本的水平和对齐方式，确保当文本、属性值、大小或宽度更改时，对象之间的正确定位。提示• 对于垂直对齐，点击左、中或右。对于水平对齐，选择上、中或下。• 也可以通过选择文本，然后右键点击并选择"水平对齐"弹出菜单项，再点击左、中或右；以及右键点击并选择"垂直对齐"弹出菜单项，再点击上、中或下来设置对齐方式。
父对象	如果文本字符串与绘图对象组合，则打开父对象的绘图属性对话框。
间距	指定文本与周围对象之间的间距值。

修改文本属性

到 SPECCTRA 对话框#

💃访问方式：在 Windows 资源管理器中，导航到C:<安装文件夹>\SailWind<版本>\Programs目录，双击pads2sp.exe，然后点击到 SPECCTRA按钮

使用"到 SPECCTRA"对话框将 .pcb 设计文件转换为 SPECCTRA 设计文件。

字段	描述
PCB 文件	指定要发送到 SPECCTRA 的文件。点击浏览定位文件。
设计文件	指定 SPECCTRA 输入的设计文件(.dsn)。点击浏览定位文件。
Do 文件	指定要发送到 SPECCTRA 的.do 文件。.do 文件是控制 SPECCTRA 操作的脚本文件。点击浏览定位文件。
Did 文件	指定 SPECCTRA 创建的输出文件(.did)。此文件在后续 SPECCTRA 会话中作为输入.do 文件使用。点击浏览定位文件。
启动 SPECCTRA	指定批处理转换完成后启动 SPECCTRA。
DO 文件按钮	打开 SPECCTRA DO 文件对话框。
选项按钮	打开选项对话框第 1727 页。

将设计数据从 SailWind 布局转换到 SPECCTRA

走线复制对话框#

💃访问方式：执行导致非法走线安装的组操作时出现。移动、旋转或粘贴组时可能出现这些对话框。

这些对话框描述走线错误并允许您即时管理错误。

图 219. 走线复制对话框

字段	描述
取消布线按钮	创建取消布线而非安装走线。
忽略按钮	忽略错误并安装走线。您需要手动纠正错误。
不再显示此消息复选框	将您在此对话框中选择的操作应用于所有后续走线，并防止此对话框再次出现。

走线环创建对话框#

💃访问方式：创建走线环时自动打开。

使用"走线环创建"对话框删除走线环、循环选择要删除的走线或保留环。

字段	描述
确定	指定删除已创建的环。
循环	指定循环遍历环中的走线以确定要删除的走线。
创建环	指定不删除刚创建的环。

走线属性对话框#

💃访问方式：选择走线 > 右键点击 > 属性弹出菜单项

使用"走线属性"对话框编辑连接信息、两个拐角的坐标位置、段长度和层信息。您可以修改已布线走线的宽度以及起始或结束坐标。

字段	描述
网络	显示此走线所属网络的名称。
连接	列出走线的连接位置。
X1/Y1	走线的起始 X 和 Y 位置。在这些字段中键入以更改位置。
X2/Y2	走线的结束 X 和 Y 位置。在这些字段中键入以更改位置。
宽度	指定走线的宽度。

字段	描述
	限制：不能输入超出间距规则第 1167 页中最小和最大走线宽度设置的值。如果输入非法值，将显示错误消息"宽度值错误"。
长度	显示走线的布线长度。不包括任何离散长度。
保护状态	显示走线或走线拐角所属网络是否受保护。
层	列出走线或走线拐角所在的层。也可以更改走线所在的层。另见："修改走线段属性"。
走线/走线间距	显示此走线的走线到走线间距。
规则层次	显示应用于走线的规则。
管脚对按钮	打开管脚对属性对话框。
网络按钮	打开网络属性对话框第 1487 页。
规则按钮	打开管脚对规则对话框。
泪滴按钮	打开走线上泪滴属性对话框。

修改走线段属性

联合属性对话框#

💃访问方式：选择联合 > 右键点击 > 属性弹出菜单项

使用"联合属性"对话框获取和修改所选联合的信息。

字段	描述
名称	当前所选联合的名称。要重命名联合，键入新名称。
X/Y 坐标	联合的当前坐标。要将联合移动到新位置，键入新值。
旋转	联合的当前旋转。要更改旋转角度，键入新值。
层列表	联合成员所在的层。要翻转联合，点击不同层。
粘合	防止联合在手动或自动放置过程中移动。
成员	属于所选联合的单个部件。
基准列表	标识用于确定联合 XY 位置的部件。

GUI 参考元素 T 至 Z 联合属性对话框

字段	描述
构建群组时跳过	在增量增长和自动增长操作期间忽略联合或群组。
群组信息	打开群组信息属性对话框。

更新库对话框#

💃访问方式：视图 > SailWind 3D 菜单项 > 点击 更新库 按钮。

使用此对话框将 PCB 设计中的 3D 模型映射导出到复用文件夹位置。导出 3D 模型映射是可选的，但导出后可以在未来设计中复用与关联封装对应的 3D 模型。

字段	描述
部件编号	显示 PCB 设计中所有组件的部件类型。
单元(s)	显示 PCB 设计中每个部件关联的封装名称。
文件名	提供 PCB 设计中每个封装映射的 3D 模型文件名。
对齐方式	指示 3D 模型是手动对齐还是自动对齐。
	SailWind 布局将 3D 模型导入 PCB 设计时，会使用其原始创建的默认布局（自动对齐）。您可以使用对齐 3D 模型对话框手动调整 3D 模型的对齐方式。
	在复用文件夹位置使用手动对齐的 3D 模型更新封装时，会生成新的默认对齐方式。

GUI 参考元素 T 至 Z 更新库对话框

字段	描述
在中央库中	指示 3D 模型映射是否已保存在复用文件夹位置。
覆盖策略下拉列表	当中央库中存在任何更改冲突时，选择以下三种选项之一：
	• 不覆盖库 — 防止覆盖任何现有的 3D 模型映射。PCB 中映射到与复用文件夹位置中不同的 3D 模型的封装将仅在 PCB 设计中保留。
	• 覆盖库中所有 — 使用 PCB 设计中的 3D 模型映射覆盖复用文件夹位置中现有的映射。
	• 为每个冲突提示 — 在遇到与复用文件夹位置的冲突时提供警告，允许您覆盖现有的 3D 模型映射或保留它。
启用交叉探测复选框	选中此复选框可启用交互式选择设计工作区中的部件，并使其在更新库列表中也处于选中状态。

从库更新对话框#

💃访问路径：工具 > 从库更新

使用从库更新对话框，可以从库中更新设计中的部件类型和封装，或比较设计与库中的部件类型和封装。

控件	描述
生成比较报告	选中以比较库和设计项并生成报告文件。不会对设计进行更改。
从库更新设计	选中以比较库和设计项，从库更新设计，并生成报告文件。
包含时间戳相同的项	选中此复选框以在比较/更新中包含库和设计中时间戳相同的项。
	取消选中以排除这些项。
	提示时间戳相同的项在库和设计中可能有不同的内容。例如，如果将设计导出为 ASCII 文件，手动编辑 ASCII 文件中的部件类型，然后将设计重新导入 SailWind 布局，部件类型的时间戳不会改变，但内容会不同。
部件类型	选中此复选框以在比较/更新中包含部件类型。
PCB 封装	选中此复选框以在比较/更新中包含 PCB 封装。
	选中此复选框以使用部件信息对话框的 PCB 封装选项卡中的替代封装信息更新设计组件。
封装规则	选中此复选框以在比较/更新中包含封装规则。
属性和标签	选中此复选框以在比较/更新中包含部件类型属性和封装属性及标签。取消选中以排除它们。
	提示封装的标准名称和部件标签（不仅是属性标签）也包含在比较/更新中。
即使库项较旧也更新设计项	选中此复选框以即使设计项的时间戳较新也更新它。取消选中以防止用较旧的库项替换设计项。
即使时间戳相同也更新项	选中此复选框以即使设计项的时间戳与库项相同也更新它。
	提示如果未选中此复选框，即使内容不同，时间戳相同的设计项也不会更新。
保留库中未找到的替代封装	使用此复选框指定如何处理设计中存在但库中不存在的替代封装：
	• 选中复选框以保留设计部件类型中的替代封装。
	• 取消选中以从设计部件类型中移除它们（即仅保留库版本中存在的替代封装）。
保留库中未找到的封装规则	使用此复选框指定如何处理设计中存在但库中不存在的封装规则集：
	• 选中复选框以保留设计封装中的这些规则集。
	• 取消选中以从设计封装中移除它们。
保留库中未找到的设计属性	使用此复选框指定如何处理设计中存在但库中不存在的属性：
	• 选中复选框以保留设计项中的这些属性。
	• 取消选中以从设计项中移除它们。
添加设计中未找到的新属性	使用此复选框指定如何处理库中存在但设计中不存在的属性。参见下方的“标签”复选框以获取其他与属性相关的控件。
	• 选中复选框以将这些属性添加到设计项中。
	• 取消选中以保持设计项不变（即不添加这些属性）。
更新共有属性	使用此复选框指定如何处理设计和库中共有的属性。
	• 选中复选框以使用库属性的值更新设计属性。
	• 取消选中以保留设计属性的值（即不更新它们）。
添加组件中缺失的标签	比较设计中组件上的标签与库封装的标签，并添加可能已从设计中的组件删除或添加到库封装中的标签。例如，设计中组件上删除的丝印参考标志，或库中添加到装配层的第二个参考标志。
	库封装中的标签会传播到设计中封装的所有实例。
	若要完全匹配库标签与组件标签，还需选中“删除库中不存在的标签”复选框并取消选中三个“保留设计标签”复选框。
删除库中不存在的标签	比较设计中组件上的标签与库封装的标签，并删除可能已添加到设计中的组件或从库封装中删除的标签。
	注意：要求：必须同时取消选中“保留设计标签”区域中的三个复选框。
	如果未在库封装中找到匹配的标签，设计中的组件上的标签将被移除。
	若要完全匹配库标签与组件标签，还需选中“添加组件中缺失的标签”复选框并取消选中三个“保留设计标签”复选框。
保留设计标签	选中要保留在设计中的标签属性：• 可见性 — 指定与标签关联的属性是否显示以及如何显示（无、值、名称和值、全名和值）。
	• 位置 — 指定标签的 x、y 坐标、层和旋转。
	• 标签属性 — 包括字体、对齐方式和右读设置。
	提示如果选中了“删除库中不存在的标签”，则需要取消选中这些复选框。
摘要和详情仅摘要	参见“如何阅读更新报告”。
隐藏相同结果	选中此复选框以仅查看报告中“详细比较数据”部分中库和设计项的差异。
	取消选中以查看所有比较数据。
隐藏图形比较详情	选中此复选框以从报告中排除图形、铜箔、关联铜箔和封装轮廓的图形数据。取消选中以包含图形数据。
移除选定项	点击此按钮以移除“设计项”列表中当前选定的项。
	提示列表中显示的项确定方式如下：如果在启动“从库更新”时选中了一个或多个设计组件，则列表中仅显示选定组件的部件类型和封装。如果未选中任何组件，则列表中显示所有设计组件的部件类型和封装。

从库更新设计

更新模型对话框#

💃访问方式：打开 3D 视图（视图 > SailWind 3D 菜单项），然后点击更新模型按钮。

使用此对话框将 PCB 设计中的 3D 模型更新为复用文件夹位置中的 3D 模型信息。

字段	描述
3D 模型状态	显示所有 3D 设计部件及其当前 3D 模型映射的简短报告：
	• 具有本地 3D 模型的部件（库中无 3D 模型） — 显示 PCB 设计中已映射 3D 模型但复用文件夹位置中未映射 3D 模型的所有部件列表。
	• 具有本地 3D 模型的部件（库中有 3D 模型） — 显示 PCB 设计中具有与复用文件夹位置中部件映射的 3D 模型不同的 3D 模型的部件列表。
	• 库中无 3D 模型的部件 — 显示 PCB 设计中未映射到 3D 模型的部件列表。未映射到 3D 模型的部件由 2D 拉伸模型表示。
	• 具有最新 3D 模型的部件 — 显示 PCB 设计中具有复用文件夹位置中映射的 3D 模型且信息与 PCB 设计中对应的 3D 模型信息未更改的部件列表。
	• 具有修改过的 3D 模型映射的部件 — 显示 PCB 设计中需要更新为中央库或复用文件夹位置中保存的 3D 模型更改的部件列表。

字段	描述
更新按钮	如果 PCB 设计中的任何部件同时映射到本地 PCB 设计和复用文件夹位置中的 3D 模型，且复用文件夹位置中的 3D 模型存在差异，点击更新可更新本地 PCB 设计中对应的 3D 模型。

更新管脚门对话框#

💃访问方式：

• 主页 > 库 菜单项 > 选择库 > 部件 按钮 > 新建 > 管脚选项卡 > 选择管脚组列中的单元格 > 编辑 按钮

• 主页 > 库 菜单项 > 选择库 > 部件 按钮 > 选择部件 > 编辑 按钮 > 管脚 选项卡 > 选择管脚组列中的单元格 > 编辑 按钮

使用更新管脚门对话框更新部件信息对话框管脚选项卡的管脚表中选定管脚的管脚组列。

字段	描述
管脚门列表	指定为管脚表中选定管脚分配的设置。可能设置包括：
	Gate-n — 分配给门管脚。仅当在门选项卡中添加了门时，此选项可用。
	信号管脚 — 分配给隐式管脚（不在原理图中显示）
	未使用管脚 — 分配给未使用管脚
	连接器管脚 — 分配给连接器管脚。仅当部件在常规选项卡中设置为特殊用途 > 连接器时，此选项可用。

更新管脚名称对话框#

💃访问方式：

• 主页 > 库 菜单项 > 选择库 > 部件 按钮 > 新建 > 管脚选项卡 > 选择名称列中的单元格 > 编辑 按钮

• 主页 > 库 菜单项 > 选择库 > 部件 按钮 > 选择部件 > 编辑 按钮 > 管脚选项卡 > 选择名称列中的单元格 > 编辑 按钮

使用此对话框更新部件信息对话框管脚选项卡的管脚表中选定管脚的名称列。

字段	描述
管脚名称框	指定为管脚表中选定管脚分配的名称。

更新管脚交换对话框#

💃访问方式：

• 主页 > 库 菜单项 > 选择库 > 部件 按钮 > 新建 > 管脚选项卡 > 选择交换列中的单元格 > 编辑 按钮

• 主页 > 库 菜单项 > 选择库 > 部件 按钮 > 选择部件 > 编辑 按钮 > 管脚选项卡 > 选择交换列中的单元格 > 编辑 按钮

使用更新管脚交换对话框更新部件信息对话框管脚选项卡的管脚表中选定管脚的交换列。

字段	描述
管脚交换框	指定为管脚表中选定管脚分配的交换编号。具有相同交换编号的管脚可以使用 ECO 工具栏上的交换管脚或自动交换管脚功能在设计中进行连接交换。

更新管脚类型对话框#

💃访问方式：

• 主页 > 库 菜单项 > 选择库 > 部件 按钮 > 新建 > 管脚选项卡 > 选择类型列中的多个单元格 > 编辑 按钮

• 主页 > 库 菜单项 > 选择库 > 部件 按钮 > 选择部件 > 编辑 按钮 > 管脚选项卡 > 选择类型列中的多个单元格 > 编辑 按钮

使用更新管脚类型对话框更新部件信息对话框管脚选项卡的管脚表中多个选定管脚的类型列。

字段	描述
管脚类型列表	指定为管脚表中选定管脚分配的类型。

变体/替代对话框#

💃访问方式：工具 > 装配变体，然后执行以下操作之一：

• 在变体名称列表中点击要替代组件的装配变体，选择要更改的组件名称，然后在状态区域点击替代。

• 在多列列表中选择组件，然后在状态区域点击替代。

• 从动词模式列表中选择替代，然后在布局编辑器中选择组件。

当您选择在装配变体中替代组件时，会显示变体/替代对话框。替代组件时，替代称为活动组件。原始替代的组件称为默认组件。默认组件存在于基础选项和原始数据库中。

字段	描述
当前	显示点击替代前的状态。
新	显示点击替代后的状态。

GUI 参考元素 T 至 Z 变体/替代对话框

字段	描述
显示差异	指定在变体表中仅显示默认组件和活动组件的不同值。
浏览	打开从库获取部件类型对话框。
变体	显示所选变体的名称。
变体表	显示要替代的组件的属性（值）、其默认值和活动值（替代）。
预览	打开预览对话框，可查看已进行的替代。

验证设计对话框#

💃访问路径：工具 > 验证设计

您可以使用验证设计对话框检查单个或所有设计错误。检查以下类型的错误：间距、连通性、高速、过孔数量、平面连接、测试点、制造、线键合。此对话框不能用于检查参考标志、部件类型或属性标签的间距违规。

字段	描述
位置列表	列出在检查区域中选择的检查类型的错误。
说明列表	显示位置列表中所选错误的原因。
清除错误按钮	清除错误标记。警告：这不会清除实际错误。
禁用平移	防止设计区域平移至位置列表中选择的错误。
显示摘要提示	启用错误摘要提示窗口。提示窗口在检查运行后显示，列出找到的错误总数。

字段	描述
检查区域	指定要运行、设置、查看或指定报告的检查类型。
	• 间距 — 仅对设计的可见区域和可见对象执行间距检查。例如，如果有一条走线穿过内层 4 上不同网络的过孔焊盘，并且为过孔分配了与背景相同的颜色，间距检查将不会识别该过孔和走线之间的间距错误。另见：“间距检查设置对话框”。
	提示当针对板轮廓进行间距检查时，对象的边缘会与板轮廓的中心线进行检查。
	• 连通性 — 对整个设计执行连通性检查。
	提示
	• 连通性检查还会检测钻孔尺寸大于其分配的焊盘的实例。
	• 连通性检查将铜箔视为有效导体，类似于走线。
	故障排除错误，请参见子网错误。
	• 高速 — 对整个设计执行高速检查。另见：“电动力学检查对话框”。
	高速印刷电路板上的走线可能像传输线一样，将干扰“广播”到相邻导体。使用高速规则模块，可以基于网络类、网络或管脚到管脚连接设置间距规则；然后使用高速检查报告阻抗、延迟、走线长度、菊花链和并行布线等属性。这些问题会导致干扰并在原型制作中产生昂贵的问题。可以针对整个板或特定网络运行这些检查。
	• 最大过孔计数 — 对整个设计执行最大过孔计数检查。
	• 平面 — 对整个设计执行平面检查。检查平面层连接焊盘堆栈中是否存在焊盘。焊盘尺寸必须大于 0 或钻孔尺寸必须超过焊盘尺寸。对于 SMD 焊盘的链接，平面检查焊盘到过孔的连接是否连接到平面。另见：混合平面设置对话框。
	提示执行平面检查后，若要查看平面间距或连通性错误，请返回验证设计对话框并点击间距或连通性。
检查区域 (续)	• 测试点 — 对整个设计执行测试点检查。测试点检查探针间距、用于探测的最小过孔/焊盘尺寸、SMD 管脚探测、元件侧元件管脚上的测试点、每个网络的测试点计数设置和钉直径设置，并将设置与 DFT 审计程序中的设置进行比较。
	提示DFT 将虚拟管脚视为管脚。另见：“执行测试点审计”。

字段	描述
	提示无论您在验证设计对话框还是 Latium 检查设置对话框上启用检查，测试点检查都是相同的。如果计划执行 Latium 设计验证，可以通过将测试点检查与其他 Latium 检查一起运行，消除 SailWind 布局和 SailWind 布线器之间的额外设计传输。
	• 制造 — 通过使用 SailWind 布局中的 CAM 文档或使用从 CAM350 反向注释的错误，对设计执行 DFF 错误检查。
	注意：要求：需要使用 CAM350 链接许可证选项。另见：制造检查设置对话框和“反向注释 CAM350 文件”。
	• Latium 设计验证 — 仅对设计的可见区域执行间距检查。找到的任何 Latium 规则错误会显示在位置列表中。设计将传递给 SailWind 布线器以执行验证设计检查，并在过程完成后传递回 SailWind 布局。如果使用 SailWind 布线器处理设计，它可能包含只有 SailWind 布线器可以检查的高级规则（差分对、SMD 处的过孔、匹配长度走线）。
	Latium 设计验证：
	a. 将当前 SailWind 布局数据库保存到临时文件
	b. 启动 SailWind 布线器（如果尚未运行）
	c. 在验证设计模式下启动 SailWind 布线器监视器
	d. 将保存的 SailWind 布局设计加载到 SailWind 布线器中
	e. 执行选定的检查操作
	f. 在 SailWind 布线器中保存文件
	g. 将 SailWind 布线器文件重新加载到 SailWind 布局中
	• 线键合 — 对整个设计执行间距检查。检查所有芯片部件设计中线键合的长度、宽度、角度以及线键合与基板焊盘之间的间距。
	提示使用线键合规则对话框在处于线键合编辑器时设置单个芯片部件的规则。
开始按钮	使用指定选项运行检查。
设置按钮	打开所选检查的设置对话框。
	• 间距 — 间距检查设置对话框
	• 连通性 — 连通性检查设置对话框
	• 高速 — 电动力学检查对话框
	• 最大过孔计数 — 不可用
	• 平面 — 混合平面设置对话框

字段	描述
	• 测试点 — 不可用
	• 制造 — 制造检查设置对话框
	• Latium 设计验证 — Latium 检查设置对话框
	• 线键合 — 线键合检查设置对话框
查看报告按钮	在文本编辑器中打开所选检查的报告。这些报告默认保存在\SailWind 项目文件夹中。
	• 间距 — clear.lst
	• 连通性 — connect.lst
	• 高速 — hispeed.lst
	• 最大过孔计数 — viacount.lst
	• 平面 — chtie.lst
	• 测试点 — testpt.lst
	• 制造 — DFF.lst
	• Latium 设计验证 — latium.lst
	• 线键合 — diecheck.lst
报告文件按钮	指定报告文件的保存位置。可以为每种检查类型设置不同的位置和名称。
预览按钮	运行制造检查并报告错误后，可以预览与错误关联的 CAM 层文档。仅当启用制造检查并列出错误时，预览按钮可用。
错误	点击开始后，显示所运行检查类型的错误数量。

验证设计

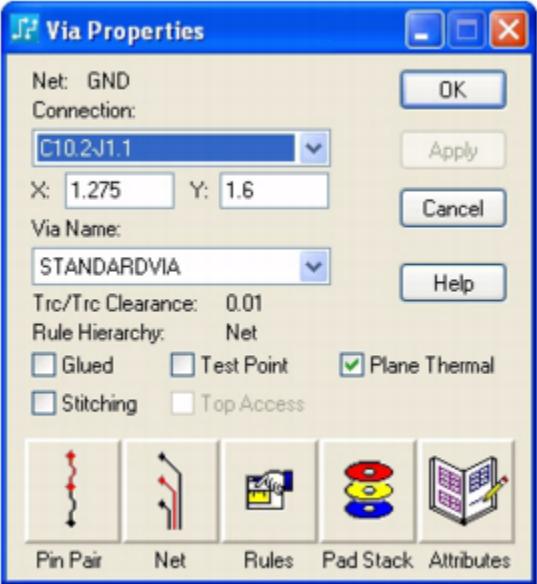

过孔属性对话框#

💃访问方式：选择过孔 > 右键点击 > 属性 弹出菜单项

过孔属性对话框显示过孔所属的网络名称、过孔名称、坐标以及过孔连接的位置。

字段	描述
网络	显示此过孔所属的网络名称。
连接	列出过孔连接的位置。
X/Y	过孔的 X 和 Y 坐标。在这些字段中输入以更改位置。
	限制：当选中缝合复选框时，这些字段不可用。
过孔名称	列出过孔类型。可以从列表中选择不同的类型并应用。提示如果在选项对话框 > 布线类别 > 常规子类别中启用了锁定测试点，则无法重新分配过孔类型。如果尝试重新分配已锁定为测试点的过孔类型，将显示警告：测试点已锁定对话框。
走线/走线间距	显示此过孔的走线间间距。

GUI 参考元素 T 至 Z 过孔属性对话框

字段	描述
规则层次	显示应用于过孔的规则。
	另见："设计规则层次"。
固定	固定过孔使其无法移动。如果尝试移动过孔，将显示消息通知过孔已固定。可以覆盖固定设置。
	可以通过在过孔属性对话框中选中固定复选框来固定过孔在制造板上的位置。钉床测试设备的点与测试点位置匹配，测试点可以是过孔。因此，如果重新设计和制造板，固定的测试点可以防止过孔在新设计中移动，从而避免昂贵的测试设备重新加工。
测试点	将过孔或管脚设为测试点。
	这是一个三态复选框，取决于所选对象的状态。如果所有选中的过孔或管脚都是测试点，则启用；如果都不是测试点，则禁用；如果部分为测试点，部分不是，则为未定义状态。
	可以通过启用测试点并选择应用来将所有选中的过孔或管脚设为测试点。通过禁用测试点并选择应用可以移除测试点状态。点击应用时会自动检查焊盘堆栈以确定过孔或管脚是否可以设为测试点，例如，不能将埋孔设为测试点，因为探针无法访问埋孔。
	提示当过孔或管脚被标记为测试点，并且在选项对话框 > 布线类别 > 常规子类别中启用了显示测试点时，设计中会显示箭头标记：
平面散热	确定管脚或过孔是否有资格接收散热连接。散热状态按管脚和过孔单独设置，散热指示器仅出现在平面层上。如果不希望过孔或管脚连接到任何平面，请清除此复选框。
	即使管脚或过孔有资格，也不会自动分配散热属性。
	另见："设置管脚和过孔为散热连接"。
缝合	确定这是缝合过孔。非布线过程中添加的过孔标记为缝合过孔。这些过孔

字段	描述
	与常规过孔（可以被动态布线器拆除或推开）处理方式不同。
顶部访问	在 DFT 审计中尝试从顶部和底部探测测试点。默认为底部；因此，禁用顶部访问时，DFT 审计会自动尝试从底部探测测试点。
	另见："执行测试点审计"。
	点击应用时，会自动检查焊盘堆栈以确定顶部访问是否有效；例如，如果希望将仅具有顶部访问的部分过孔用作测试点，则必须为其分配顶部访问。
	只有当过孔或管脚是测试点（测试点启用）时，才能设置顶部访问选项。
管脚对按钮	打开管脚对属性对话框。
网络按钮	打开网络属性对话框。
规则按钮	打开管脚对规则对话框。
焊盘堆栈按钮	打开焊盘堆栈属性对话框。
属性按钮	打开对象属性对话框。

修改过孔属性

过孔对话框#

💃访问方式：输入 v > 按 Enter 键

使用过孔对话框指定在添加过孔或虚拟管脚时，SailWind 布局应如何确定使用的过孔类型。选择过孔类型后，SailWind 布局会将其用于添加过孔、添加引导过孔和添加虚拟管脚命令。

字段	描述
过孔模式区域	• 自动 — 添加过孔或虚拟管脚时，SailWind 布局从所有可以处理特定层更改的通孔或部分过孔类型中选择。如果 SailWind 布局找到专用于层更改的部分过孔类型，则从中选择。如果 SailWind 布局找不到专用的部分过孔类型，则选择任何通孔类型用于通孔或部分层更改，即使过孔类型未在过孔列表中明确选择。然后检查布线规则对话框以确定允许用于添加过孔或虚拟管脚的网络。如果仍有多个过孔类型符合条件，SailWind 布局会安装钻孔直径最小或焊盘尺寸较小的过孔类型。
	自动模式仅允许使用在选项对话框 > 布线类别 > 常规子类别中显示的层对开始和结束的过孔类型。要使用自动过孔模式，布线的层对和部分过孔类型的层对需要匹配。例如，如果设置了用于 1 到 4 层的部分过孔类型，而布线的层对设置为 1 到 8 层，则自动模式不会插入过孔。
	• 部分 — 自动过孔选择仍然发生，但仅限于部分过孔类型。

字段	描述
	• 通孔 — 通孔过孔类型列表变为活动状态。点击要作为默认使用的过孔类型，然后点击应用。每次添加过孔或虚拟管脚时都会安装此过孔类型。
过孔列表	列出设计中可用的通孔过孔类型；不列出部分过孔类型。

过孔类型

在布线过程中更改过孔类型

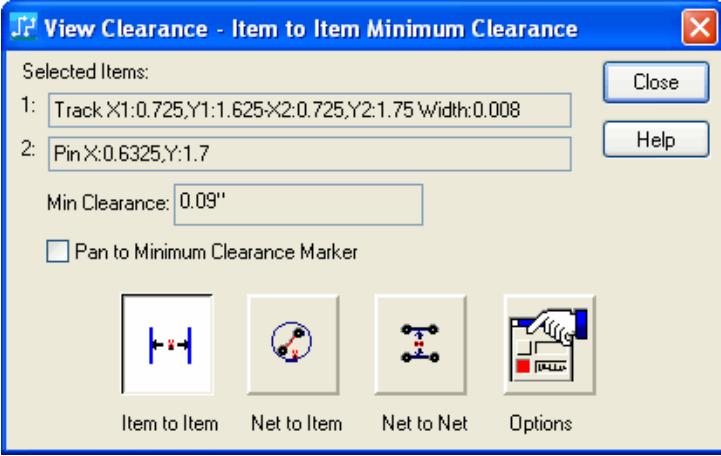

查看间距对话框#

💃访问方式：视图 > 间距 菜单项 > 点击间距类型按钮 > 在设计中选择两个项目

使用查看间距对话框查找两个项目之间的最小间距。

字段	描述
选定项目	显示有关选定网络和项目的信息。选择的间距按钮确定有效选择提示
	跳线轮廓、文本和泪滴不是有效的间距项目类型。
最小间距	显示选定项目之间、选定网络与其最近项目之间或选定网络之间的最小间距。
平移至最小间距标记	平移视图使最小间距标记位于主工作区中心。仅适用于网络到项目和网络到网络。
项目到项目按钮	查找两个选定项目之间的最小间距，并在设计中显示标注，显示最小间距的位置和大小。
	支持的项目类型包括板轮廓、焊盘、过孔、跳线、走线、2D 线、铜箔和元件轮廓。
	提示跳线轮廓、文本和泪滴不是有效的间距项目类型。
	间距在当前层上测量。当一个或两个选定项目不在当前层时，间距测量到不在当前层的项目的中心线。

字段	描述
网络到项目按钮	查找选定网络与最近项目之间的最小间距。项目包括：焊盘、过孔、跳线、走线、2D 线、铜箔和元件轮廓。
网络到网络按钮	查找两个选定网络之间的最小间距。
选项按钮	打开选项对话框 > 标注类别 > 常规子类别，可以控制用于显示最小间距的延长线和箭头。
	提示要修改用于显示间距的文本、线条、箭头等外观，请使用选项对话框 > 标注类别 > 常规子类别。

查看项目间间距并标注尺寸

查看网络与项目间间距

查看网络间间距

查看网络对话框#

💃访问路径：视图 > 网络

使用查看网络对话框选择性隐藏或显示连接，或按网络名称隐藏或显示已布线或未布线的路径。

字段	描述
网络列表	列出设计中所有可用的网络。
查看列表	列出要设置查看属性的所有网络。
添加/移除按钮	添加将选定的网络名称移动到查看列表框中，可以突出显示网络名称并为其设置查看详情。使用 Ctrl 进行多选。点击移除将网络从查看列表移回网络列表。
选择方式列表	从此列表框中选择命令以更改网络列表和查看列表框中可用的网络。
按网络着色区域	为查看网络列表中的选定网络设置颜色。为网络分配颜色时，所有层上的焊盘、未布线和过孔以及可选的走线都会显示为该颜色，从而在分割平面时更容易识别网络。分割平面时，可以为关键信号分配颜色，然后更轻松地创建正确的铜箔平面。所有网络颜色分配都会随设计保存。

字段	描述
	使用按网络着色可以：
	• 为网络类或具有规则的类分配颜色。
	• 分配电源和地颜色并关闭其未布线的可见性。管脚显示为设置的颜色。这有助于放置电容和电阻；无需查看电源和地的未布线。
	• 为关键网络分配颜色，以便在放置期间清晰显示其静态未布线。
启用按网络着色	允许为焊盘、过孔和未布线分配颜色。选中此复选框还可以选择“按网络着色走线”复选框以将颜色分配应用于走线和管脚。也可以使用无模命令 Y 切换此设置。
	清除此复选框会将颜色恢复为默认分配（如显示颜色设置对话框中所分配）。
	注意：重新选中此复选框会恢复任何先前定义的网络颜色分配。
在走线上包含网络颜色	显示查看列表框中网络的走线使用分配的颜色。走线、管脚、铜箔和铜箔平面显示为分配的颜色。
	选中“启用按网络着色”复选框会启用此复选框。
锁定网络	指定是否锁定查看列表中当前选定的网络。注意以下事项：
	• 要锁定或解锁多个网络，使用 Ctrl/Shift 进行多选。选中/清除此复选框后立即锁定/解锁网络。
	• 在查看未布线详情区域中的选项也会影响锁定网络复选框的状态：选择“无”会自动选中复选框；其他选项会清除此复选框。
	• 对于锁定的网络，既不能通过“为网络分配颜色”功能更改其显示颜色，也不能通过显示所有连接或隐藏所有连接命令切换未布线连接的显示。
走线加以下未布线复选框	启用未布线连接的过滤，可以在查看未布线详情区域中设置命令。
查看未布线详情区域	未布线详情区域的选项包括：
	• 全部 — 显示所有未布线。
	• 除连接平面网络外的所有 — 显示所有未布线，除了已满足与平面连接的平面网络上的未布线。此选项不显示嵌入铜箔平面或 CAM 平面中的缝合过孔的未布线。
	• 未布线管脚对 — 仅显示完全未布线的管脚对上的未布线。
	• 无 — 不显示未布线。

修改网络属性

为网络分配颜色

网络表项目的网络属性对话框

虚拟管脚属性对话框#

💃访问方式：选择虚拟管脚 > 右键点击 > 属性 弹出菜单项

虚拟管脚属性对话框显示虚拟管脚所属的网络名称、虚拟管脚焊盘堆栈名称、坐标以及虚拟管脚连接的位置。

字段	描述
名称	显示虚拟管脚的参考标志。
网络	显示此虚拟管脚所属的网络名称。
连接	列出虚拟管脚所属的管脚对。
X/Y	虚拟管脚的 X 和 Y 坐标。在这些字段中输入以更改位置。
过孔名称	列出虚拟管脚使用的过孔类型名称。可以从列表中选择不同的过孔类型并应用。
走线/走线间距	显示此虚拟管脚的走线间间距。
规则层次	显示应用于虚拟管脚的规则。另见："设计规则层次"。
固定	固定虚拟管脚使其无法移动。如果尝试移动虚拟管脚，输出窗口的状态选项卡中会显示以下消息：

字段	描述
	"至少有一个对象已固定，无法执行命令。"
测试点	将虚拟管脚设为测试点。这是一个三态复选框。
	点击确定或应用时，会自动检查焊盘堆栈以确定虚拟管脚是否可以设为测试点；例如，不能将埋入式虚拟管脚设为测试点，因为探针无法访问埋入式虚拟管脚。如果不能设为测试点，会弹出警告消息并自动清除测试点复选框。
	提示当虚拟管脚被标记为测试点，并且在选项对话框 > 布线类别 > 常规子类别中启用了显示测试点时，设计中会显示箭头标记：
	提示钉床测试设备的点与测试点位置匹配，测试点可以是虚拟管脚。因此，如果重新设计和制造板，固定的测试点可以防止虚拟管脚在新设计中移动，从而避免昂贵的测试设备重新加工。考虑在布线选项中用锁定测试点复选框锁定测试点。
顶部访问	在 DFT 审计中尝试从顶部和底部探测测试点。限制：除非先选中测试点复选框，否则此复选框不可用。
	默认为底部；因此，禁用顶部访问时，DFT 审计会自动尝试从底部探测测试点。
	另见："执行测试点审计"。
	点击确定或应用时，会自动检查焊盘堆栈以确定顶部访问是否有效；例如，如果希望将仅具有顶部访问的部分过孔用作测试点，则必须为其分配顶部访问。
管脚对按钮	打开管脚对属性对话框。
网络按钮	打开网络属性对话框。
规则按钮	打开管脚对规则对话框。
焊盘堆栈按钮	打开焊盘堆栈属性对话框。

虚拟管脚

警告：测试点已锁定对话框#

💃访问方式：修改以下任何内容：

• 包含测试点的簇

• 已锁定为测试点的过孔、管脚、虚拟管脚或跳线管脚

• 连接到已锁定测试点的布线

此警告对话框的功能取决于修改的是过孔、管脚、虚拟管脚还是布线。

对象

字段	描述
禁用锁定测试点	关闭选项对话框 > 布线类别 > 常规子类别中的锁定测试点复选框。
确定按钮	应用更改并保持测试点状态。

线键合检查设置对话框#

💃访问方式：工具 > 验证设计 > 线键合检查 > 设置 按钮

使用线键合检查设置对话框指定在线键合验证期间要检查的线键合规则。

对象

字段	描述
线键合间间距	以当前单位分配相邻线键合之间所需的间距。所有检查均为边到边测量。
线键合与基板焊盘间距	以当前单位分配线键合与相邻基板焊盘之间所需的间距。所有检查均为边到边测量。
最小长度	以当前单位分配芯片部件中所有线键合的最小长度。
最大长度	以当前单位分配芯片部件中所有线键合的最大长度。
最大角度	以度数分配芯片部件中线键合可以放置的最大角度。

线键合属性对话框#

💃访问方式：BGA 工具栏 > 线键合编辑器 按钮 > 选择线键合 > 右键点击 > 属性 弹出菜单项

使用线键合属性对话框编辑线键合。

字段	描述
CBP 偏移	指定相对于 CBP 方向的 X 和 Y 值，用于从元件焊盘中心偏移线键合。

GUI 参考元素 T 至 Z 线键合属性对话框

字段	描述
SBP 偏移	指定相对于 SBP 方向的 X 和 Y 值，用于从基板焊盘中心偏移线键合。
宽度	输入线键合的宽度。有效范围为 0 到 250 密耳。如果输入 0，显示线的宽度为 0.01 密耳。
长度	以当前设计单位显示当前选定的线键合长度。
角度	以度数显示当前选定的线键合角度。
规则数据	显示从线键合规则对话框获取的当前线键合规则信息。
CBP 按钮	打开连接到当前选定基板焊盘的元件焊盘的元件焊盘属性对话框。如果没有连接的元件焊盘，此按钮不可用。
SBP 按钮	打开连接到当前选定元件焊盘的基板焊盘的基板焊盘属性对话框。如果没有连接的基板焊盘，此按钮不可用。
线键合规则按钮	打开线键合规则对话框。

线键合规则对话框#

💃访问方式：

• BGA 工具栏 按钮 > 线键合向导 按钮 > 线键合规则 按钮

• BGA 工具栏 按钮 > 线键合编辑器 按钮 > 选择芯片部件 > 右键点击并选择 线键合规则 弹出菜单项

• 在布局编辑器中选择基板焊盘，右键点击并选择 线键合规则 弹出菜单项

使用线键合规则对话框定义应用于芯片部件中线键合的规则。所有检查均为边到边测量。

字段	描述
线键合间间距	以当前单位分配相邻线键合之间所需的间距。除非选中并输入值，否则不会检查此规则。所有检查均为边到边测量。
	提示未选中的规则在线键合报告中显示为"未设置"。
线键合与基板焊盘间距	以当前单位分配线键合与相邻基板焊盘之间所需的间距。除非选中并输入值，否则不会检查此规则。所有检查均为边到边测量。
最小长度	以当前单位分配芯片部件中所有线键合的最小长度。除非选中并输入值，否则不会检查此规则。
	提示未选中的规则在线键合报告中显示为"未设置"。

字段	描述
最大长度	以当前单位分配芯片部件中所有线键合的最大长度。除非选中并输入值，否则不会检查此规则。
	提示未选中的规则在线键合报告中显示为"未设置"。
最大角度	以度数分配芯片部件中线键合可以放置的最大角度。除非选中并输入值，否则不会检查此规则。
	提示未选中的规则在线键合报告中显示为"未设置"。
导入按钮	从线键合向导设置文件中导入保存在线键合向导对话框中的线键合规则，并在点击线键合规则对话框中的确定后将其分配为当前打开的芯片部件的规则。

线键合规则检查

线键合向导对话框#

💃访问方式：BGA 工具栏 > 线键合向导 按钮 > 选择芯片部件

使用线键合向导对话框定义基板焊盘环、设置规则、将元件焊盘分配到环、定义线键合扇出几何形状并创建线键合扇出。

描述

芯片向导还包含 4 个选项卡，如下方主图所示。

• "图 221"第 1799 页，含详情

• "图 222"第 1799 页

• "图 223"第 1800 页

• "图 224"第 1800 页

这些选项卡的功能在本主题末尾的表格中描述。

图 220. 线键合向导对话框

图 222. 线键合向导，扇出首选项选项卡

图 223. 线键合向导，策略选项卡

图 224. 线键合向导，CBPs 选项卡

对象

表 207. 线键合向导对话框字段

字段	描述
芯片部件	显示选定的芯片部件。
基板焊盘环列表	列出所有当前定义的基板焊盘环。选择一个或多个基板焊盘环以查看、编辑或定义。

字段	描述
	还可以添加新环、删除环和重命名环。
添加按钮	打开添加基板焊盘环对话框，可以在其中为芯片插入新的基板焊盘环。
删除按钮	删除选定的基板焊盘环。如果 CBPs 仅分配到一个基板焊盘环，此操作还会取消分配所有分配到该环的元件焊盘并删除基板焊盘和线键合。如果 CBP 分配到两个或多个基板焊盘环，并且其中一个环被删除，CBP 仍保留在剩余的环中，相应的基板焊盘和线键合也会保留。
重命名按钮	打开重命名基板焊盘环对话框，可以重命名当前选定的基板焊盘环。
选项卡	• 表 208 第 1802 页
	• 表 209 第 1803 页
	• 表 210 第 1803 页
	• 表 211 第 1804 页
保存设置按钮	将当前设计中的线键合向导对话框设置保存到文本文件中，以便在其他设计中使用。设置存储在扩展名为.wbw 的文件中。
	使用加载设置打开.wbw 文件并将设置应用到其他设计。
加载设置按钮	从文本设置文件中加载设置并在当前设计中使用。设置存储在扩展名为.wbw 的文件中。
	使用保存设置将.wbw 文件保存以便在其他设计中使用。
基板焊盘间间距规则	显示基板焊盘间间距规则的默认值，由间距规则对话框中设置的 SMD 到 SMD 默认间距规则表示。
设计规则按钮	打开规则对话框，可以更改影响基板焊盘间间距的 SMD 到 SMD 默认间距规则设置。从规则对话框中点击默认，然后点击间距。
线键合区域	显示当前选定芯片部件的所有线键合规则设置。
线键合规则按钮	打开线键合规则对话框，可以在其中指定线键合间间距、线键合与基板焊盘间距、线键合最小和最大长度以及线键合最大角度。
分配 CBPs 按钮	打开分配 CBPs 到环对话框，可以将元件焊盘分配到一个或多个环。

字段	描述
基板焊盘命名按钮	打开基板焊盘属性对话框，可以为新创建的基板焊盘指定基板焊盘编号和基板焊盘功能名称。
生成扇出区域	选择用于扇出处理的元件焊盘。• 边 — 选择要处理的基板焊盘环的边。线键合向导处理分配到选定边的基板焊盘环的所有元件焊盘。• 选定的 CBPs — 在布局窗口中选择元件焊盘。
允许间隙	允许在线键合扇出中放置线键合时存在间隙。否则，线键合向导将所有线键合扇出均匀分布为紧凑组。
适配引导	使用基板焊盘环的首选间距值将基板焊盘沿基板焊盘引导适配。否则，线键合向导使用较小的值，最小为规则允许的最小间距。
预览扇出按钮	使用当前设置显示线键合扇出预览。可以反复查看和修改扇出，直到满足线键合规则。如果更改任何影响扇出模式的设置，扇出将更改为 CBP 分配预览模式。
报告	生成包含创建的对象和线键合规则违规的报告。
错误标记	在扇出预览中生成并显示错误标记。
创建扇出按钮	创建新扇出并将其设置保存在设计中。此操作还会生成一个报告，列出创建的对象和线键合规则违规。

表 208. 引导选项卡内容

字段	描述
尺寸区域	定义基板焊盘引导的尺寸：• 距芯片的距离 — 点击输入基板焊盘引导框距芯片轮廓的 X 和 Y 值。• 尺寸 — 点击设置引导框的绝对尺寸。
形状列表	定义基板焊盘引导的形状。可选形状包括：矩形、圆角矩形、弧形和帐篷形。如果选择弧形或帐篷形，还可以选择高度。
按边	创建具有混合形状的基板焊盘引导。
按边形状区域	为基板焊盘引导的每一边定义形状。

表 208. 引导选项卡内容（续）

字段	描述
	要为某一边定义形状，点击启用。在形状列中，选择该边的形状类型。选择弧形或帐篷形时，在高度列中选择高度。
	可以创建缺少一个或多个边的基板焊盘引导。

表 209. 扇出首选项内容

字段	描述
形状	为当前选定的基板焊盘环的扇出选择基板焊盘的形状。选项为矩形和椭圆。
长度	为当前选定的基板焊盘环的扇出选择基板焊盘的长度。
宽度	为当前选定的基板焊盘环的扇出选择基板焊盘的宽度。
层	为当前选定的基板焊盘环选择基板焊盘的电气层。
焦点区域	选择要聚焦的区域：正交、CBP、中心或 X/Y 位置。
宽度	为当前选定的基板焊盘环的扇出选择线键合的宽度。
偏移	为当前选定的基板焊盘环的扇出选择线键合的偏移。

表 210. 策略选项卡内容

字段	描述
此环的基板焊盘间间距	显示为选定环创建基板焊盘的层的基板焊盘间间距值。如果为层指定了特定的设计规则，此环的间距值可能与默认的基板焊盘间间距不同。该层特定于此环的基板焊盘。
	基板焊盘间间距规则由间距规则对话框中设置的 SMD 到 SMD 间距规则表示。
基板焊盘间间距	定义选定环的基板焊盘间首选间距。该值必须等于或大于当前的基板焊盘间间距规则，由间距规则对话框中设置的 SMD 到 SMD 间距规则表示。
线键合与基板焊盘间距	定义选定环的线键合与基板焊盘的首选间距。该值必须等于或大于线键合规则对话框中设置的线键合与基板焊盘间距规则。

字段	描述
强制首选间距	防止在沿基板焊盘引导适配选定环的基板焊盘时自动切换到允许的最小间距。
	如果选中适配引导，可以通过清除强制首选间距选项来影响选定环的线键合间距。
从管脚功能创建网络	将所有具有相同功能名称的新基板焊盘合并到同名网络中。如果该网络尚不存在，线键合向导会创建它。
忽略基板焊盘间间距	忽略基板焊盘间间距规则。

表 210. 策略选项卡内容（续）

表 211. CBPs 选项卡内容

字段	描述
CBP 列	列出分配到选定环的所有元件焊盘的编号。
CBP 功能列	列出分配到选定环的所有元件焊盘的功能。
基板焊盘功能	列出分配到选定环的所有基板焊盘的功能。
全选按钮	选择 CBP 列表中的所有元件焊盘以分配到当前选定的环。
反选按钮	反转列表中当前的所有选择。如果当前选中一个项，此按钮将取消选中该项并改为选中所有其他项。
仅显示选定边的 CBPs	仅显示在线键合向导对话框的生成扇出区域中指定的元件焊盘。如果不选择此选项，列表将显示所有元件焊盘，无论生成扇出区域中的当前设置如何。
取消分配按钮	将选定的元件焊盘从其环中移除分配，并将这些元件焊盘返回到未分配元件焊盘列表中，如果 CBPs 属于单个基板焊盘环。否则，CBPs 仍属于它们分配到的剩余环。
重新分配到	打开重新分配 CBPs 到环对话框，可以在列表中选择一个或多个环以重新分配元件焊盘。

创建线键合扇出
