SailWind

    第 52 章 GUI 参考元素 P ಠ_ಠ

    请阅读以下章节以了解 SailWind Layout中对话框元素的更多信息。

    焊盘入口规则对话框

    💃访问方式：

    • 设置 > 设计规则 > 默认按钮 > 焊盘入口按钮

    使用焊盘入口规则对话框指定走线如何进入和退出焊盘。

    DANGER

    虽然您可以在 SailWind Layout或 SailWind Router中定义这些规则，但这些规则仅在 SailWind Router中使用。

    区域描述
    焊盘入口质量指定 SailWind Router在从焊盘布线时可以使用的选项：• 允许侧面退出 — 仅适用于矩形焊盘，允许走线通过焊盘的长边退出。• 允许角落退出 — 仅适用于矩形焊盘，允许走线通过焊盘的角落或圆弧退出。• 允许任意角度退出 — 适用于矩形和圆形焊盘，允许走线以任意角度退出，而不仅仅是 45 度或 90 度。
    区域描述
    • 软第一转角规则 — 适用于矩形和圆形焊盘，允许布线忽略第一转角间距规则并以小于 90 度的角度退出。
    提示如果选中✅此复选框，可能会导致酸陷阱。另一方面，如果清除此复选框，可能会导致较低的完成率和较慢的布线速度。使用 SailWind Layout中的 DRC 定位可能的酸陷阱。您可以忽略第一转角间距规则，因为它是软规则。
    SMD 上的过孔指定允许 SailWind Router在布线时将过孔放置在 SMD 焊盘上。
    限制：对于有关联铜的管脚，过孔不会放置在 SMD 焊盘上。每个 SMD 焊盘上只能放置一个过孔。• SMD 上的过孔 — 在布线时将过孔放置在 SMD 焊盘上。
    限制：每个 SMD 焊盘上只能放置一个过孔。• 完全适配内部 — 将过孔完全适配在 SMD 焊盘内部。• 居中 — 将过孔放置在 SMD 焊盘的几何中心（非焊盘原点）。• 末端 — 对于矩形或椭圆形焊盘，将过孔放置在 SMD 焊盘的末端。使用方形焊盘时，将过孔放置在焊盘边的中点。圆形焊盘被忽略。
    删除按钮从当前规则层次结构中删除非默认的焊盘入口规则。
    限制：不能删除默认的焊盘入口规则。

    焊盘栈属性对话框

    💃访问路径：设置 > 焊盘栈

    确定给定焊盘栈中每个焊盘和钻孔的尺寸和形状，包括组件、过孔和虚拟过孔焊盘栈。

    描述

    图 192. 焊盘栈属性对话框

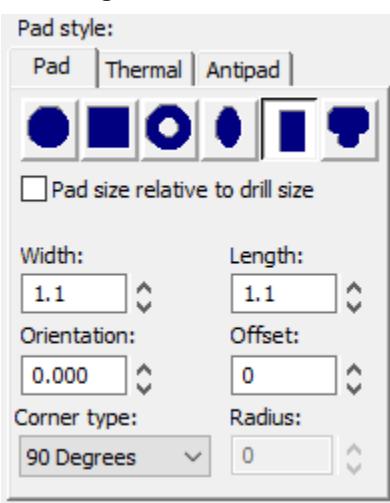

    图 193. 焊盘样式焊盘选项卡

    图 194. 焊盘样式热焊盘选项卡

    图 195. 焊盘样式反焊盘选项卡

    区域字段描述
    焊盘栈类型封装访问组件焊盘栈选项。
    过孔使对话框的过孔区域可用，以便您可以定义过孔类型。与封装或管脚焊盘栈相关的选项现在不可用。另请参阅："过孔设置"。
    封装名称列出选定焊盘栈类型（封装或过孔）的可用封装名称。
    添加过孔将过孔类型添加到封装名称列表。仅在焊盘栈类型区域中选择👉"过孔"时可用。
    另请参阅："创建通孔过孔类型"，"创建部分过孔类型"。
    删除过孔从封装名称列表中删除选定的过孔类型。仅在焊盘栈类型区域中选择👉"过孔"时可用。如果过孔已在设计中使用，则无法删除。
    过孔此区域仅在焊盘栈类型区域中选择👉"过孔"时可用。
    名称为新过孔类型分配名称。
    通孔将当前过孔类型设置为通孔，穿过板的所有层。
    部分将当前过孔类型设置为部分过孔，穿过板的某些层。点击👆"部分"并选择👉起始层和结束层。
    区域字段描述
    起始层/结束层设置部分过孔类型的起始层和结束层。仅在焊盘栈类型区域中选择👉"过孔"，且过孔类型为"部分"时可用。
    管脚: 镀层:管脚编号和镀层状态。您可以选择👉一个或多个管脚并自定义焊盘栈。管脚、镀层设置不适用于过孔焊盘栈；所有过孔都被视为镀层。仅在焊盘栈类型区域中选择👉"封装"时可用。
    添加打开添加管脚对话框。
    删除移除选定的管脚。
    形状: 尺寸: 层:形状、尺寸、层。选择👉一个或多个层以指定可用焊盘、热焊盘和/或反焊盘的形状和尺寸。
    在形状列中，字符描述焊盘、热焊盘和反焊盘的形状。C=圆形，S=方形，A=环形，O=椭圆形，R=矩形，D=特殊。"N"表示未定义。
    内层绘制时焊盘尺寸稍大，因为它们通常用于平面层，在输出为平面图时，焊盘尺寸成为绝缘区域。
    添加打开添加层对话框。
    删除移除自定义层。
    复制/粘贴将形状和尺寸信息从一个层复制到一个或多个层。也可以粘贴到其他封装中。过孔层的形状和尺寸设置可以复制到封装，但封装层的形状和尺寸设置不能复制到过孔。如果将反焊盘信息复制到不支持反焊盘的层（安装侧、对侧），则反焊盘设置会被忽略。钻孔尺寸值、镀层设置和槽参数不会被复制。
    另请参阅："阻焊和锡膏控制"。
    参数
    为列表中的每个层指定焊盘、热焊盘和反焊盘的形状和尺寸。热焊盘和反焊盘适用于分割/混合层上的平面区域和 CAM 负平面（用于 RS-274X 输出）。如果焊盘栈中未指定热焊盘和反焊盘，则将根据设计规则生成。更多信息，请参阅"设计规则与焊盘栈 - 热焊盘和反焊盘"。
    使用全局默认值当热焊盘或反焊盘选项卡处于活动状态时，将热焊盘或反焊盘形状设置为选项对话框 > 覆铜平面类别 > 热焊盘子类别中指定的默认值。
    另请参阅："设计规则与焊盘栈 - 热焊盘和反焊盘"。

    焊盘选项卡

    为形状: 尺寸: 层: 列表中选定的层分配焊盘样式的焊盘形状。如果选择👉中的层已分配了形状，点击👆其中一个形状按钮将重新分配。可以分配圆形、方形、环形、椭圆形、矩形或特殊形状的焊盘。

    区域字段描述
    环形焊盘形状允许您指定内焊盘直径，将焊盘的内径带入钻孔边框内。铜焊盘中心的导向凹痕有助于某些原型的手工制作。
    特殊焊盘形状适用于绘制项目，如莫尔条纹焊盘或注册标记。它只是一个圆形边框，类似于反焊盘，通常用于标记气隙检查区域。此设置不应与尝试创建自定义形状（特殊形状）焊盘混淆。
    参见"创建自定义焊盘形状"获取更多信息。
    方向/偏移设置焊盘的方向和偏移。用于 SMD 封装和边缘连接器。点击👆椭圆形或矩形形状按钮时可用。方向为 90 度时垂直于元件主体，0 度时平行于元件主体。可以输入📝任何旋转角度。通过指定偏移，可以将矩形或椭圆形焊盘从其电气中心稍微移动，用于两个目的：
    • 显示时同心的焊盘（如边缘连接器中的焊盘）在布线期间难以选择👉和使用。偏移其中一个层可以更容易识别顶层和底层。
    • 将焊盘从元件主体延伸出来，同时保持电气中心不变。
    可以分配的最大偏移量为焊盘长度的一半。如果超过此限制，焊盘将无法出现在 CAM 的预览对话框中。
    图 196. 偏移示例
    最大偏移 = ½ 长度或 (1000/2) = 500
    热焊盘选项卡热焊盘的尺寸、形状和方向继承自普通焊盘。在 9.2 版本之前，开槽焊盘的热焊盘的尺寸、形状和方向派生自开槽孔的长度、钻孔尺寸和方向。
    区域字段描述
    您还可以将内径和外径值设置为相同，以实现与平面的实心连接（全覆铜）。当前焊盘直径用作内径，外径设置为默认同网络焊盘到角落规则。对于反焊盘，直径初始设置为遵循当前默认焊盘到铜设计规则。如果在选项对话框 > 覆铜平面类别 > 热焊盘子类别中选择👉"使用设计规则设置热焊盘和反焊盘"，则外径将被忽略，改用间距规则，除非外径小于内径。内径和外径选项始终控制全覆铜。
    • 全覆铜复选框 — 指定该焊盘不需要热焊盘，应完全覆铜，无论此形状的普通焊盘的默认覆铜选项如何。仅在选择👉焊盘形状按钮时可用。
    反焊盘具有非零钻孔尺寸的反焊盘长度等于槽长度减去钻孔尺寸，再加上宽度。
    不能使用安装侧或对侧层创建反焊盘。必须将实际层添加到列表中。当在形状: 尺寸: 层: 列表中选择👉安装侧或对侧层时，反焊盘不可用。
    焊盘尺寸相对于钻孔尺寸显示相对于钻孔尺寸的内外焊盘尺寸。
    转角类型仅适用于方形和矩形形状。下图说明了圆角和斜角转角类型。
    半径仅在选择👉斜角或圆角作为转角类型时可用。
    钻孔尺寸指定成品孔尺寸。如果孔是镀层的，此值保持不变。制造商通常会将钻孔尺寸放大，以便在孔镀层后达到指定的钻孔尺寸值。参见选项对话框设计类别中的钻孔放大设置。
    镀层设置钻孔是否镀铜。通常，带孔的焊盘栈是镀层的。要创建不带铜的非镀层孔（如安装孔），请清除此镀层复选框。非镀层孔按真实钻孔尺寸钻孔，不放大，任何钻孔放大设置不适用于它们。提示：
    区域字段描述
    • 批量间距检查功能在标记错误时会考虑添加的（镀层孔）钻孔和激光钻孔放大值。放大设置可在选项对话框设计类别中找到。
    • 如果在层设置对话框中将板标记为单面，则忽略此复选框。
    激光将部分过孔设置为激光钻孔过孔，使用选项对话框设计类别中单独的"激光钻孔放大"设置。仅在创建部分过孔的焊盘栈时可用。
    更多信息，请参阅"创建部分过孔类型"。
    槽参数当开槽圆形焊盘时，直径值变为宽度。当开槽方形焊盘时，尺寸值变为宽度。
    开槽复选框为选定的焊盘栈或管脚启用开槽孔。必须选中✅此复选框才能激活长度、方向和偏移框。
    长度设置开槽孔的长度。
    方向设置开槽孔的方向。开槽孔的自定义热焊盘或反焊盘具有与槽相同的方向。
    偏移设置开槽孔的偏移。槽偏移将开槽孔的中心相对于管脚的电气中心移动—始终与焊盘偏移方向相反。开槽孔的自定义热焊盘或反焊盘具有与槽相同的偏移。
    可以分配的最大偏移量为槽长度的一半。如果超过此限制，CAM 预览对话框中将不显示开槽孔。
    另请参阅："开槽孔"。
    封装单位显示并设置选定封装的当前单位。如果在焊盘栈类型区域中选择👉"过孔"或在 PCB 封装编辑器中使用此对话框时，此区域不可用。切换封装单位时，如果发生四舍五入，可能会导致错误。
    列表生成描述选定焊盘栈的报告，显示焊盘栈、开槽孔和单位信息。过孔以设计单位输出。
    更多信息，请参阅"焊盘栈报告"。
    全部列出生成描述选定焊盘栈的报告，显示焊盘栈、开槽孔和单位信息。过孔以设计单位输出。
    更多信息，请参阅"焊盘栈报告"。
    预览显示当前选项的焊盘样式、形状和尺寸。当选择👉多个层且分配了不同的形状时，预览显示最后选定的层形状。当看到"多层值不同"消息时，表示形状: 尺寸: 层: 列表中选择👉了多个层，并且一个或多个字段的值不同。不同层之间不同的字段为空白且缺少特定值。
    区域字段描述
    不同层之间不同的字段为空白且缺少特定值。
    负片复选框仅将热焊盘样式的预览区域更改为负片视图。

    自定义封装管脚的焊盘栈

    覆铜平面中的全覆铜焊盘

    覆铜平面中的全覆铜过孔

    焊盘栈报告

    焊盘尺寸和焊盘栈

    开槽孔偏移与焊盘偏移

    管脚焊盘栈属性对话框

    💃访问方式：PCB 封装编辑器 > 选择👉端子 > 右键点击👆 > 焊盘栈

    使用管脚焊盘栈属性对话框在 PCB 封装编辑器中修改一个或多个选定端子或开槽孔的尺寸和形状。

    描述

    图 197. 管脚焊盘栈属性

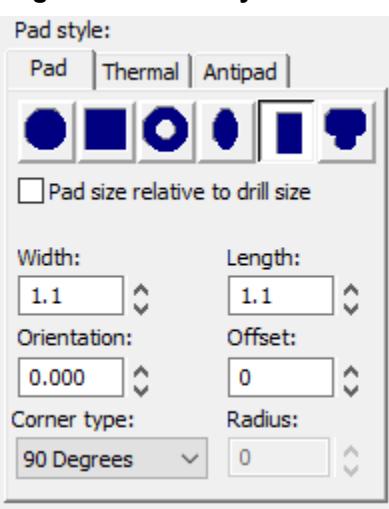

    图 198. 焊盘选项卡

    图 199. 热焊盘选项卡

    图 200. 反焊盘选项卡

    字段描述
    管脚编号和镀层对于封装焊盘栈，您需要指定要应用焊盘栈编辑的管脚。使用管脚、镀层列选择👉要编辑的管脚。管脚、镀层设置不适用于过孔焊盘栈；所有过孔都被视为镀层。
    形状、尺寸和层对于过孔和组件焊盘栈，您可以设置选定层上焊盘的尺寸和形状。
    内层绘制时焊盘尺寸稍大，因为它们通常用于平面层，在输出为平面图时，焊盘尺寸成为绝缘区域。• 添加 — 打开添加层对话框。• 删除 — 移除自定义层。• 复制/粘贴 — 将形状和尺寸信息从一个层复制到一个或多个层。也可以粘贴到其他封装中。如果将反焊盘信息复制到不支持反焊盘的层（安装侧、对侧），则反焊盘设置会被忽略。钻孔尺寸值、镀层设置和槽参数不会被复制。
    另请参阅："焊盘尺寸和焊盘栈"。
    应用到所有选定管脚同时选择👉多个端子时，修改管脚编号: 镀层下列出的所有端子，以匹配管脚编号: 镀层列表中当前选定的端子。
    使用全局默认值当热焊盘或反焊盘选项卡处于活动状态时，将热焊盘或反焊盘形状设置为选项对话框 > 覆铜平面类别 > 热焊盘子类别中指定的默认值。
    另请参阅："设计规则与焊盘栈 - 热焊盘和反焊盘"。
    字段描述
    焊盘样式为列表中的每个层指定焊盘、热焊盘和反焊盘的形状和尺寸。热焊盘和反焊盘适用于分割/混合层上的平面区域和 CAM 负平面（用于 RS-274X 输出）。如果焊盘栈中未指定热焊盘和反焊盘，则将根据设计规则生成。更多信息，请参阅"设计规则与焊盘栈 - 热焊盘和反焊盘"。
    焊盘尺寸相对于钻孔尺寸 — 显示相对于钻孔尺寸的内外焊盘尺寸。
    热焊盘说明从 PADS 9.2 开始，开槽焊盘的热焊盘的尺寸、形状和方向不再派生自开槽孔的长度、钻孔尺寸和方向，而是继承自普通焊盘。
    全覆铜复选框 — 指定该焊盘不需要热焊盘，应完全覆铜，无论此形状的普通焊盘的默认覆铜选项如何。仅在选择👉焊盘形状按钮时可用。
    您还可以将内径和外径值设置为相同，以实现与平面的实心连接（全覆铜）。当前焊盘直径用作内径，外径设置为默认同网络焊盘到角落规则。对于反焊盘，直径初始设置为遵循当前默认焊盘到铜设计规则。如果在选项对话框 > 覆铜平面类别 > 热焊盘子类别中选择👉"使用设计规则设置热焊盘和反焊盘"，则外径将被忽略，改用间距规则，除非外径小于内径。内径和外径选项始终控制全覆铜。
    反焊盘说明具有非零钻孔尺寸的反焊盘长度等于槽长度减去钻孔尺寸，再加上宽度。
    限制：不能使用安装侧或对侧层创建反焊盘。必须将实际层添加到列表中。当在形状: 尺寸: 层: 列表中选择👉安装侧或对侧层时，反焊盘不可用。
    形状说明为形状: 尺寸: 层: 列表中选定的层分配焊盘样式的焊盘形状。如果选择👉中的层已分配了形状，点击👆其中一个形状按钮将重新分配。可以分配圆形、方形、环形、椭圆形、矩形或特殊形状的焊盘。
    • 环形 —允许您指定内焊盘直径，将焊盘的内径带入钻孔边框内。铜焊盘中心的导向凹痕有助于某些原型的手工制作。• 特殊 — 适用于绘制项目，如莫尔条纹焊盘或注册标记。它只是一个圆形边框，类似于反焊盘，通常用于标记气隙检查区域。此设置不应与尝试创建自定义形状（特殊形状）焊盘混淆。
    字段描述
    参见"创建自定义焊盘形状"获取更多信息。• 方形和矩形 — 下图说明了圆角和斜角转角类型。
    方向/偏移设置焊盘的方向和偏移。用于 SMD 封装和边缘连接器。点击👆椭圆形或矩形形状按钮时可用。方向为 90 度时垂直于元件主体，0 度时平行于元件主体。可以输入📝任何旋转角度。通过指定偏移，可以将矩形或椭圆形焊盘从其电气中心稍微移动，用于两个目的：• 显示时同心的焊盘（如边缘连接器中的焊盘）在布线期间难以选择👉和使用。偏移其中一个层可以更容易识别顶层和底层。• 将焊盘从元件主体延伸出来，同时保持电气中心不变。可以分配的最大偏移量为焊盘长度的一半。如果超过此限制，焊盘将无法出现在 CAM 的预览对话框中。图 201. 偏移示例最大偏移 = ½ 长度或 (1000/2) = 500
    钻孔尺寸设置焊盘的钻孔尺寸。
    镀层设置焊盘是否镀铜。
    字段描述
    通常，带孔的焊盘是镀层的。要创建不带铜的非镀层孔（如安装孔），点击👆清除镀层。非镀层孔按真实钻孔尺寸钻孔，不放大，任何钻孔放大设置不适用于它们。
    提示批量间距检查功能在标记错误时会考虑添加的钻孔放大值。当清除镀层时，批量间距检查应用于真实钻孔值。
    槽参数当开槽圆形焊盘时，直径值变为宽度。当开槽方形焊盘时，尺寸值变为宽度。• 开槽复选框 — 为选定的焊盘栈或管脚启用开槽孔。必须选中✅此复选框才能激活长度、方向和偏移框。
    可以分配的最大偏移量为槽长度的一半。如果超过此限制，CAM 预览对话框中将不显示开槽孔。
    另请参阅："开槽孔"。
    预览显示当前选项的焊盘样式、形状和尺寸。当选择👉多个层且分配了不同的形状时，预览显示最后选定的层形状。当看到"多层值不同"消息时，表示形状: 尺寸: 层: 列表中选择👉了多个层，并且一个或多个字段的值不同。不同层之间不同的字段为空白且缺少特定值。

    自定义封装管脚的焊盘栈

    焊盘尺寸和焊盘栈

    芯片管脚焊盘对话框

    💃访问方式：BGA 工具栏按钮 > 选择👉 BGA 管脚 > 双击 BGA 焊盘单元格 > 省略号按钮

    使用芯片管脚焊盘对话框指定用于器件基板绑定焊盘的标签。

    DANGER

    此信息仅适用于 BGA 工具包。

    字段描述
    BGA 焊盘列出所有连接到添加 BGA 管脚标签对话框中所选器件管脚的 BGA 管脚焊盘标签。选择👉要用于基板绑定焊盘标签的管脚焊盘标签。
    全选按钮选择👉 BGA 焊盘列表中的所有 BGA 管脚焊盘标签。
    应用到全部将当前芯片管脚编号和 BGA 焊盘设置应用到所有具有多个 BGA 管脚焊盘的芯片管脚编号。

    SailWind Router链接对话框

    💃访问路径：工具 > SailWind Router

    SailWind 布线器链接对话框的内容取决于同步模式设置。

    描述

    当未处于同步模式时，SailWind 布线器链接为 SailWind Router设置自动布线选项，并将信息从 SailWind Layout 传递到 SailWind Router。数据存储在设计文件中。通过该链接，您可以运行 SailWind Router并在前台自动打开当前设计文件以查看自动布线进度，也可以在后台运行 SailWind Router。

    当处于同步模式时，SailWind 布线器链接为 SailWind Router设置自动布线选项并切换到 SailWind Router。通过该链接，您可以运行 SailWind Router并在前台自动打开当前设计文件以查看自动布线进度，也可以在后台运行 SailWind Router。

    图 202. SailWind Router链接对话框

    字段描述
    操作指定要执行的操作。选项包括：• 打开 SailWind Router — 打开 SailWind Router并加载设计文件。您可以在布线前在 SailWind Router中修改设计文件（而非 SailWind Layout）。仅限非同步模式。• 切换到 SailWind Router — 链接 SailWind Router与 SailWind Layout。在 SailWind Router中对设计文件所做的更改会反映到 SailWind Layout 中。仅限同步模式。• 后台自动布线 — 打开 SailWind Router和布线器监视器，但在后台运行 SailWind Router。布局命令将被禁用并显示等待光标，直到自动布线完成或在布线器监视器中选择👉停止按钮。• 前台自动布线 — 如果未处于同步模式，则打开 SailWind Router和布线器监视器，并在前台运行 SailWind Router使其成为活动程序。如果处于同步模式，则打开 SailWind Router并在前台运行使其成为活动程序。
    设置按钮打开布线策略对话框。
    选项指定点击👆设置按钮时要打开的选项对话框选项卡。
    设置按钮打开选项对话框至上述指定的选项卡。
    执行使用指定设置对设计进行自动布线。

    表 191. SailWind Router链接对话框字段

    使用 SailWind Router自动布线设计

    同步模式

    器件信息对话框，属性选项卡

    💃访问方式：主页 > 库 > 选择👉库 > 器件按钮 > 选择👉器件 > 新建或编辑按钮 > 属性选项卡

    管理选定器件的属性，并保存为新器件的默认属性。

    对象描述
    另存为默认保存默认属性集以自动用于每个新器件。不保存属性值，仅保存名称。属性列表正确后，点击👆该按钮。默认属性列表保存至C:<安装目录>\PADS<最新版本>\Settings\defaultattribute.txt，该文件在 SailWind Logic 和 SailWind Layout 之间共享。详细信息请参阅"定义新器件的默认属性"。
    重置仅撤销本选项卡的所有更改。
    对象描述
    属性/值列表如果属性不存在，则会自动添加。这些属性在创建新器件、同步和库迁移期间添加。
    属性被放置在 SailWind Designer 符号实例中，并在设计封装期间使用。
    编辑点击👆单元格后点击👆此按钮可编辑内容。更快捷的方式是双击单元格进行编辑。
    仅编辑选定器件的属性。要管理整个设计或所有库中的属性，请使用鼠标"管理库属性对话框"。
    添加新建一行，光标激活在属性单元格中可输入📝属性名称。切换到值单元格输入📝值。网络属性被添加到属性层次结构的器件层级。详细信息请参阅"属性层次结构"。
    删除首先点击👆要删除行的单元格，然后点击👆删除按钮移除该行。
    复制点击👆要复制行的单元格后点击👆按钮。
    粘贴添加新空行并粘贴内容。
    浏览库属性打开鼠标"浏览库属性对话框"，可在所有库中搜索现有属性。
    检查器件检查缺失或不一致的信息。
    提示即使不点击👆检查器件按钮，退出选项卡时也会检查分配的封装，确保其包含管脚选项卡中定义的所有门管脚和信号管脚的物理管脚编号。

    添加和修改器件类型属性

    器件信息对话框，连接器选项卡

    💃访问方式：主页 > 库 > 选择👉库 > 器件按钮 > 选择👉器件 > 新建或编辑按钮 > 连接器选项卡

    使用器件信息对话框的连接器选项卡为连接器分配一个或多个管脚封装（特殊符号）。这允许您使用任何特殊符号作为连接器的替代管脚。连接器在原理图中不以单个符号显示，而是分解为单独的管脚符号。您可以将管脚集中放置在同一页面，或分布在多个页面上。

    DANGER

    当常规选项卡上的连接器复选框未选中✅，或在门选项卡中为器件分配了门时，该选项卡不可用。

    字段描述
    图片显示选定特殊符号的图片。
    字段描述
    属性表• 特殊符号 — 原理图中使用的连接器管脚封装名称。• 管脚类型 — 特殊符号的功能。
    打开浏览特殊符号对话框，可浏览管脚封装。
    重置撤销连接器选项卡中的所有更改。
    编辑使选定单元格可编辑。
    也可双击单元格编辑内容。
    添加在表格底部添加新行。
    删除移除选定行。
    检查器件检查缺失或不一致的信息。
    提示即使不点击👆检查器件按钮，退出选项卡时也会检查分配的封装，确保其包含管脚选项卡中定义的所有门管脚和信号管脚的物理管脚编号。
    另存为打开保存器件类型到库对话框。

    创建连接器器件类型

    新建器件类型

    器件信息对话框，门选项卡

    💃访问方式：主页 > 库 > 选择👉库 > 器件按钮 > 选择👉器件 > 新建或编辑按钮 > 门选项卡

    使用器件信息对话框的门选项卡为器件分配门信息，例如 CAE 封装和门交换选项。

    字段描述
    预览区域显示封装单元格中选定项的预览。
    重置撤销门选项卡中的所有更改。
    编辑使选定单元格可编辑。同时显示浏览按钮。
    打开为门分配封装对话框。
    字段描述
    提示此按钮仅在 CAE 封装列且单元格可编辑时可用。
    添加在门表底部添加带有下一个门字母的新行。
    删除从门表中移除选定行。
    门表• 门列 — 显示门字母。• 管脚列 — 显示门的管脚数量。门管脚在管脚选项卡中添加。• 交换列 — 显示交换 ID（0 到 100）。为解交叉连接并便于布线，具有相同交换 ID（除 0 外）的门可在器件内或与同类型其他器件交换。输入📝 0 禁用交换。• CAE 封装 N 列 — 显示 CAE 封装名称。CAE 封装 1 列出的封装是默认封装，在将器件添加到原理图时使用。其他封装是备选。最多可为器件分配四个 CAE 封装。双击输入📝封装名称或点击👆""（浏览）按钮从库中搜索封装。
    检查器件检查缺失或不一致的信息。
    提示即使不点击👆检查器件按钮，退出选项卡时也会检查分配的封装，确保其包含管脚选项卡中定义的所有门管脚和信号管脚的物理管脚编号。

    新建器件类型

    器件信息对话框，常规选项卡

    💃访问方式：主页 > 库 > 选择👉库 > 器件按钮 > 选择👉器件 > 新建或编辑按钮 > 常规选项卡

    使用器件信息对话框的常规选项卡指定管脚数量、逻辑系列和器件的各种选项。

    字段描述
    器件统计器件统计区域的所有统计信息均为只读。管脚数列出总管脚数 — 门管脚、信号管脚和未用管脚。如果分配了多个不同管脚数的封装，则显示最小到最大封装管脚数的范围。
    逻辑系列列表指定器件使用的逻辑系列（参考标识符前缀）。也可通过点击👆系列按钮创建新逻辑系列或编辑现有参考标识符前缀。
    字段描述
    注意：从 PADS 9.0 开始，芯片器件和倒装芯片不再通过系列标识（DIE 或 FLP）识别，而是通过本选项卡的特殊用途设置识别。通过此更改，您可为芯片器件或倒装芯片分配任何参考标识符（逻辑系列），而不会丢失这些器件的特殊属性（例如在设计中移动器件基板绑定焊盘的能力）。
    参考前缀显示所选逻辑系列的前缀。
    系列打开逻辑系列对话框，可添加、编辑或删除逻辑系列。
    定义器件类型管脚编号到 PCB 封装的映射激活管脚映射选项卡，将封装中的数字物理管脚映射到器件类型中的字母数字逻辑管脚。
    限制：• 分配一个或多个字母数字封装后，该复选框不可用。移除分配的字母数字封装可使复选框可用。• 必须分配数字封装才能使用管脚映射选项卡。• 只能使用具有连续数字管脚编号的封装进行管脚映射。
    特殊用途选中✅此框后选择👉相应单选按钮：连接器 — 标识器件为连接器并使连接器选项卡可用。连接器不需要前缀列表或门定义。
    限制：• 创建或修改连接器时自动选中✅此框。打开非连接器器件时不可用。• 选中✅连接器复选框时门封装选项卡不可用。• 管脚选项卡中不适用于连接器器件的部分控件被禁用。
    芯片器件 — 标识器件为芯片器件，允许在设计中移动基板绑定焊盘。
    倒装芯片 — 标识器件为倒装芯片，允许在设计中移动基板绑定焊盘。
    注意：从 PADS 9.0 开始，芯片器件和倒装芯片通过此特殊用途设置而非系列标识（DIE 或 FLP）识别。通过此更改，您可为芯片器件或倒装芯片分配任何参考标识符（逻辑系列）。
    ECO 注册器件标识器件有资格在设计文件和原理图文件之间通过前向标注或后向标注传输。生成 .eco 文件时可通过 ECO 工具栏或比较/ECO 对话框覆盖此设置。通常非电气器件（例如安装孔）不需要选中✅此框。
    字段描述
    前缀列表将器件信息应用到库中的其他器件。使用通配符前缀标识目标器件。
    注意：示例：• 前缀中的问号 ? 作为单字符通配符。前缀 "?4" 等效于 "54" 或 "74"。• 如果输入📝后缀 "\02"，则编辑将应用到所有以 02 结尾的器件。警告：点击👆其他选项卡的确定或另存为按钮时，将应用前缀列表框中的内容。
    检查器件检查缺失或不一致的信息。
    即使不点击👆检查器件按钮，退出选项卡时也会检查分配的封装，确保其包含管脚选项卡中定义的所有门管脚和信号管脚的物理管脚编号。
    另存为打开保存器件类型到库对话框。

    新建器件类型

    器件信息对话框，PCB 封装选项卡

    💃访问方式：主页菜单 > 库 > 选择👉库 > 器件按钮 > 选择👉器件 > 新建或编辑按钮 > PCB 封装选项卡

    使用器件信息对话框的PCB 封装选项卡指定器件的封装（焊盘图形）。封装决定器件的管脚数量。

    字段描述
    预览区域显示已分配封装列表中选定项的预览。
    重置撤销 PCB 封装选项卡中的所有更改。
    库列表列出所有可用库。将未分配封装列表过滤为仅选定的库。
    筛选条件缩小未分配封装列表范围。
    提示• 可在本框中使用通配符。• 在筛选条件框中输入📝 *（星号）显示所有封装。
    管脚数通过指定管脚数缩小未分配封装列表范围。
    清空管脚数框可显示所有封装。此框始终作为筛选条件可用，允许分配不同管脚数的封装。
    应用执行过滤参数。
    仅显示管脚编号与器件类型匹配的封装过滤掉管脚编号与管脚选项卡中现有门管脚、信号管脚或管脚映射选项卡中物理管脚编号不匹配的封装。
    未分配封装列表列出选定库中可分配的所有未分配封装。
    双击封装可直接分配，无需点击👆分配按钮。
    分配 >>将选定封装从未分配封装列表移至已分配封装列表。
    已分配的 PCB 封装可具有不同管脚数，但必须分配足够管脚数的封装以容纳管脚选项卡中定义的所有门管脚和信号管脚。
    提示• 列表顶部的封装是默认封装，在将器件添加到设计时使用。• 分配封装时，封装管脚编号会自动填充到管脚选项卡表中。PCB 封装管脚编号可以是字母数字或数字，且必须与管脚选项卡表中列出的管脚编号匹配。
    当逻辑符号使用字母数字管脚编号而 PCB 封装使用数字管脚编号时，需通过管脚映射选项卡将字母数字符号管脚映射到数字封装管脚。
    分配新封装打开分配新 PCB 封装对话框，可输入📝库中尚未存在的封装名称。要在设计中使用此器件，必须获取或创建此封装。
    限制：分配现有封装时，管脚选项卡会自动填充管脚编号。分配新 PCB 封装时，必须手动输入📝管脚编号。参阅"向管脚表添加系列管脚"可快速添加系列管脚。
    上移/下移按钮上下移动选定封装。
    列表顶部的封装是默认封装，在将器件添加到设计时使用。
    检查器件检查缺失或不一致的信息。
    即使不点击👆检查器件按钮，退出选项卡时也会检查分配的封装，确保其包含管脚选项卡中定义的所有门管脚和信号管脚的物理管脚编号。
    另存为打开保存器件类型到库对话框。

    新建器件类型

    元件信息对话框 - 管脚选项卡

    💃访问方式：主页菜单 > 库 > 选择👉库 > 元件按钮 > 选择👉元件 > 新建或编辑按钮 > 管脚选项卡

    使用元件信息对话框中的管脚选项卡为元件分配门管脚、信号管脚和未使用管脚。通常，管脚选项卡上的管脚编号需要与 PCB 封装匹配。如果逻辑原理图符号使用字母数字管脚编号而 PCB 封装使用数字编号，可通过管脚映射选项卡将逻辑（原理图）字母数字管脚编号映射到物理数字 PCB 封装上。

    字段描述
    管脚表双击列可按升序排序该列。提示按管脚顺序号或管脚组排序效果相同，即按管脚组排序，然后在每个门内按顺序号排序。
    管脚组列可选择👉门、信号管脚、连接器管脚或未使用管脚。
    • 门管脚 — 分配给在门选项卡上添加到元件的门。• 信号管脚 — 分配给隐式管脚（不显示在原理图中任何门上的管脚）。通常，地线和电源管脚是唯一的隐式管脚。并非必须使用信号管脚。您可以将电源和地线管脚添加到门，或为电源和/或地线管脚创建单独的门。对于 SailWind Logic 附带的库中的元件，标准地线信号名称为 GND，标准电源信号名称为+5V。• 连接器管脚 — 分配给连接器管脚而非门管脚。对于连接器，每个管脚都是其自己的门，以便根据需要将每个连接器管脚分布在原理图中，而不必为每个管脚创建门。在常规选项卡上将元件类型指定为连接器。• 未使用管脚 — 可将管脚分配为未使用管脚。未使用管脚是在 PCB 封装中定义但在元件类型中没有电气功能的管脚。未使用管脚信息不保存在元件类型中，而是根据分配的管脚数量与 PCB 封装中的管脚数量自动派生。
    编号列指定管脚的编号。
    管脚编号必须与 PCB 封装匹配。例如，字母数字编号对应字母数字编号。
    提示如果逻辑原理图符号使用字母数字编号而 PCB 封装使用数字编号，可通过管脚映射选项卡将逻辑（原理图）字母数字编号映射到物理数字 PCB 封装上。
    名称列指定管脚的信号或功能名称。管脚必须具有名称才能有效。
    类型列指定管脚的类型。此列仅用于门管脚。
    交换列指定可交换管脚之间的相同编号。输入📝 0 禁用交换。
    顺序列指定顺序号。顺序号确定 CAE 门管脚到 PCB 封装管脚的映射。顺序号自动与备用 CAE 封装共享。例如，它显示 CAE 门封装上的管脚编号；因此，在门 A 中，顺序号 1 可能是管脚 1，但在门 B 中，顺序号 1 可能是管脚 4。
    重置按钮撤销在管脚选项卡中所做的所有更改。
    编辑按钮使所选单元格可编辑。按住 Ctrl 键或 Shift 键并点击👆以选择👉同一列中的多个单元格，然后点击👆“编辑”以对所选单元格进行相同更改。编辑按钮的操作取决于您选择👉的单元格：
    • 管脚组列 — 打开“更新管脚门对话框”。• 编号列 — 打开“重新编号管脚对话框”。• 名称列 — 打开“更新管脚名称对话框”。• 类型列 — 打开“更新管脚类型对话框”。• 交换列 — 打开“更新管脚交换对话框”。• 顺序列 — 不适用于多单元格编辑。
    添加管脚按钮在所选行下方添加新行。如果是第一个添加的管脚，默认为属于门 A。如果已有管脚存在，新管脚将采用当前所选管脚的管脚组。必须添加管脚编号才能使管脚有效。提示• 可以通过添加封装自动添加所有管脚。• 要添加一系列管脚，请点击👆“添加多个管脚”按钮。• 要使用逗号分隔值（.csv）文件导入管脚，请点击👆“导入 CSV”按钮。
    添加多个管脚按钮打开“添加端子对话框”。限制：元件的总管脚数不能超过 32,767 个。提示• 可以通过添加封装自动添加所有管脚。• 要添加单个管脚，请点击👆“添加管脚”按钮。• 要使用逗号分隔值（.csv）文件导入管脚，请点击👆“导入 CSV”按钮。
    删除管脚按钮删除所选行。
    重新编号按钮打开“重新编号管脚对话框”。
    复制按钮将所选单元格信息放入粘贴缓冲区。也可以从 Microsoft Excel 复制。
    粘贴按钮从粘贴缓冲区粘贴信息。表格中的所选单元格是粘贴原点。数据粘贴在粘贴原点的下方和右侧。限制：当粘贴数据包含管脚组或管脚编号数据时，会自动添加额外的管脚行；否则，如果粘贴数据的行数和列数与表格中可用行数和列数不匹配，粘贴将失败。
    导入 CSV 按钮打开“库导入文件”对话框，选择👉要导入的.csv 文件。
    提示• 管脚选项卡表的全部内容将被 CSV 文件的数据替换。• CSV 字段名必须与管脚选项卡表的列标题对应。只需标题的前两个字符匹配即可。例如，“Pi”对应管脚组列，“Ga”也可作为管脚组标题的替代。• 示例文件 Part_Pins_Template.csv 位于您的\SailWind Projects\Samples 文件夹中。
    检查元件按钮检查缺失或不一致的信息。
    即使不点击👆“检查元件”按钮，退出选项卡时也会检查分配的封装，确保它们包含管脚选项卡中定义的所有门和信号管脚的物理管脚编号。
    另存为按钮打开“将元件类型保存到库”对话框，选择👉库并为元件命名。

    向管脚表添加一系列管脚

    编辑管脚表数据

    重新编号管脚表中的管脚

    创建新元件类型

    元件信息对话框 - 管脚映射选项卡

    💃访问方式：主页菜单 > 库 > 选择👉库 > 元件按钮 > 选择👉元件 > 新建或编辑按钮 > 管脚映射选项卡

    使用元件信息对话框中的管脚映射选项卡将字母数字管脚编号映射到数字 PCB 封装管脚上。在 PADS 2007 之前，无法在 PCB 封装中保存字母数字管脚编号。

    描述

    注意：要求：

    • 在常规选项卡中，勾选✅“定义元件类型管脚编号到 PCB 封装的映射”复选框以使管脚映射选项卡可用。

    • 在PCB 封装选项卡中，分配具有连续数字管脚编号的封装以使用管脚映射选项卡。封装确定元件中的管脚数量。

    字段描述
    封装列表列出可用的封装，您可以为其映射字母数字管脚。
    重置撤销在管脚映射选项卡中所做的所有更改。
    未映射管脚列表列出所有可映射到映射表中的未映射管脚。
    映射>>将所选管脚从未映射管脚列表移动到映射表中的选定单元格。
    <<取消映射将映射表中的所选封装编号移回未映射管脚列表。
    映射表• 封装列 — 封装中分配给管脚的编号。• 元件类型列 — 映射到元件类型的管脚编号。这些管脚编号表示原理图符号上分配给管脚的值。这些值可以从未分配管脚列表派生（如果在管脚选项卡中分配了封装），也可以在此表中手动输入📝。注意：如果从管脚选项卡自动填充的管脚编号存在任何错误，请通过编辑管脚选项卡上的表进行更正。不要尝试在管脚映射选项卡上的表中重新编号管脚。
    编辑使所选单元格可编辑。也可以双击单元格以编辑内容。
    复制映射将映射信息放入粘贴缓冲区，以便粘贴到 Microsoft Excel 中进行批量编辑。“复制映射”仅适用于整个管脚映射表，不适用于选择👉性行。
    粘贴映射从粘贴缓冲区粘贴映射信息。“粘贴映射”仅适用于整个管脚映射表，不适用于选择👉性行。
    预览区域显示封装列表中所选项目。可以通过在预览窗口中选择👉管脚将未映射管脚分配给封装管脚。在未映射管脚列表中选择👉一个字母数字编号，然后双击封装预览窗口中的管脚以将字母数字编号映射到该管脚。未映射管脚列表中的下一行将成为下一个待映射的字母数字编号。在预览窗口中，可以点击👆并拖动以定义缩放框，或使用 Shift+点击👆或 Shift+右键点击👆以按两倍因子缩放。最多可放大到原始比例的 16 倍。预览窗口只能缩小到完全适合封装的视图。
    检查元件检查缺失或不一致的信息。
    字段描述
    即使不点击👆“检查元件”按钮，退出选项卡时也会检查分配的封装，确保它们包含管脚选项卡中定义的所有门和信号管脚的物理管脚编号。
    另存为打开“将元件类型保存到库”对话框。

    创建具有不同原理图和布局管脚编号的元件类型

    将字母数字管脚编号映射到数字封装

    创建新元件类型

    元件标签属性对话框

    💃访问方式：选择👉元件标签 > 右键点击👆 > 属性

    使用元件标签属性对话框修改标签并更改标签显示的属性。

    TIP

    如果选择👉多个标签，此对话框中的设置将应用于所有选定的标签。

    字段描述
    属性可用的属性。如果为跳线创建标签，参考标识是唯一可用的属性。
    提示隐藏属性不会出现在属性列表中，除非在设置为隐藏属性之前已为该标签选择👉了该属性。
    值所选属性的值。
    提示• 如果从属性列表中选择👉参考标识或元件类型，或者属性为只读，或者为不同类型的属性标签打开属性对话框，则不可用。但如果选择👉的标签属于相同类型的属性，则可以编辑此框。• 如果属性具有不同的值，则此框为空。可以在此框中输入📝新值以应用于所有选定的属性标签及其父对象。• 如果属性已注册为 ECO 且 SailWind Layout 未处于 ECO 模式，则值也不可用。
    显示控制标签的可见性。• 无 — 关闭可见性。• 值 — 仅显示标签值。• 名称和值 — 显示名称和值。• 全名和值 — 当标记结构化属性时，显示完整的结构化名称和值。
    提示除非使用“显示颜色设置对话框”将标签颜色更改为与背景不同的颜色，否则标签不可见。
    字体可用的字体。
    提示• 选择👉笔画字体或系统字体。• 对于系统字体，还可以点击👆字体样式按钮，或任意组合样式：B 表示粗体，I 表示斜体，U 表示下划线。
    层可用的层。
    相对于将标签放置在相对于组件或跳线的 X 和 Y 位置。如果清除此复选框，标签将放置在相对于设计原点的 X 和 Y 位置。
    X,Y将封装标签放置在指定位置。
    旋转指定标签的旋转角度。
    大小指定字体大小。大小（磅）：这是系统字体的字体大小（以磅为单位）。
    大小（密耳）：这是笔画字体的字符高度。大小指最高字符的高度。
    线宽仅指定笔画字体的线宽。
    镜像翻转标签 - 文本被视为从板的底部可读。
    水平, 垂直设置文本的水平对齐和垂直对齐，以确保在文本、属性值、大小或宽度更改时对象之间的正确定位。
    提示• 对于垂直对齐，点击👆左、中或右。对于水平对齐，选择👉上、中或下。• 可选地，通过选择👉文本，然后右键点击👆“水平对齐”，然后点击👆左、中或右；以及右键点击👆“垂直对齐”，然后点击👆上、中或下来设置对齐。
    右读控制标签是否可读（从左到右，或如果标签旋转则从下到上）。点击👆无、正交或角度按钮以指示所需的阅读方向。
    组件按钮打开“组件属性对话框”。

    修改元件标签属性

    封装的元件类型列表对话框

    💃访问方式：

    • 在封装编辑器中打开封装时自动打开

    • 工具 > PCB 封装编辑器 > 工具 > 元件类型

    使用封装的元件类型列表对话框检查元件的错误。可以检查管脚是否与元件类型>管脚选项卡表中列出的管脚匹配，或在存在管脚映射时与元件类型>管脚映射选项卡中的管脚匹配。

    字段描述
    库列显示关联的元件类型库。
    元件类型列显示元件类型名称。
    管脚映射列显示是否定义了管脚映射。
    错误状态列• 无错误 — 元件类型中不存在错误。• 逻辑错误 — 元件类型中存在错误。
    编辑元件打开“元件信息对话框”。
    显示错误创建并打开包含错误详细信息的报告。
    刷新更新对话框以显示您所做的任何修复。
    检查封装检查封装与所有关联元件类型的匹配情况，显示所有不匹配的管脚编号错误。

    检查元件类型与分配的 PCB 封装之间的错误

    PCB 封装编辑器

    💃访问路径：工具 > PCB 封装编辑器

    SailWind Layout 使用元件库中的组件。库中的每个元件都有一个与元件库中的元件类型关联的封装。使用 PCB 封装编辑器创建或编辑这些封装。PCB 封装编辑器中的许多绘图操作与布局编辑器中的操作相同。

    当 PCB 封装编辑器打开时，打开的设计会被存储，PCB 封装编辑器界面会替换布局编辑器。使用文件命令保存信息并退出 PCB 封装编辑器，就像独立程序一样。退出 PCB 封装编辑器后，您将返回到 SailWind Layout 中打开的设计。

    如果在 PCB 封装编辑器会话期间尝试将封装更改为增加层模式，而当前设计处于默认层模式，则会显示消息“您将无法将封装更改应用到设计。继续吗？”。点击👆“取消”返回到“层设置对话框”而不将封装更改为增加层模式，或点击👆确定继续到“增加最大层数”对话框。您可以将封装更改保存到库，并选择👉在不应用更改的情况下退出 PCB 封装编辑器。然后将当前设计切换到增加层模式并更新封装。

    • SailWind Layout 支持每个元件类型 16 个备用封装。PCB 封装编辑器支持多达 65,536 个组件。

    • 可以在 PCB 封装编辑器中使用尺寸标注；但在保存封装时，尺寸会转换为 2D 线和文本。

    NOTE

    将自由文本和属性值放置在丝印顶层以避免 DRC 违规或短路。

    PDF 配置对话框

    💃**访问路径：文件 > 生成PDF **

    使用此对话框将设计的一个或多个层保存为 PDF 文档中的图像。可以指定文档的内容、格式和行为，包括读者可以搜索的设计项目类型及其显示方式。

    描述

    此对话框以两种视图显示其控件 — “文档”视图和“页面”视图。

    当在对话框左上角的页面列表中选择👉根项目（PDF 配置）时，显示文档视图。在文档视图中进行的设置会影响文档中的所有页面。

    图 204. PDF 配置对话框，文档视图

    当在页面列表中选择👉单个页面时，显示页面视图。其控件仅影响所选页面。

    图 205. PDF 配置对话框，页面视图

    控件/区域描述
    页面列表工具栏（两种视图）
    添加页面按钮在页面列表底部添加页面。
    导入配置按钮从.pdc 文件导入 PDF 配置。
    导出配置按钮将当前对话框设置（即当前配置）导出到新的或现有的配置（.pdc）文件。使用此按钮保存当前对话框设置并在其他设计中重复使用它们。
    删除页面按钮从页面列表中删除所选页面。
    上移页面按钮将所选页面在页面列表中上移。
    下移页面按钮将所选页面在页面列表中下移。
    页面列表区域（两种视图）
    选择👉页面列表的顶部（PDF 配置名称）以显示文档视图，在此指定整个 PDF 文档的选项。
    选择👉任何单个页面以显示页面视图，在此指定所选页面的选项。
    提示默认情况下，复合页面包括所有选定的层。可以像其他页面一样，使用“选定层”区域中的“添加层”和“移除层”按钮修改此页面的层分配。
    预览区域（两种视图）
    显示所选设计层图像在 PDF 页面上的位置，如下所示：• 灰色外框显示页边距内以及页眉和页脚内的可用图像区域。
    页面<页码>: 编辑框
    显示页面列表中所选页面的名称。可以在此编辑页面名称。
    图像区域（两种视图）
    对齐方式指定设计层图像在 PDF 页面上的位置。选择👉左下、右下、居中、左上、右上或使用偏移。
    X 偏移指定图像边界左下角与 PDF 页面边界左侧的距离。
    Y 偏移指定图像边界左下角与 PDF 页面边界底部的距离。
    提示当选择👉 PDF 配置时，此复选框可能显示灰色勾选✅标记或小方块；这些表示各个页面的设置不同。
    比例指定 PDF 图像的大小与实际设计大小的百分比。例如：

    表 192. PDF 配置对话框控件(续)

    控件/区域描述
    • 100% — 图像显示实际大小。• 50% — 图像显示半尺寸。
    缩放以适应指定 PDF 图像应放大或缩小以适应 PDF 页面的页边距内。
    提示当选择👉 PDF 配置时，此复选框可能显示灰色勾选✅标记或小方块；这些表示各个页面的设置不同。
    镜像图像左右翻转 PDF 图像。
    提示当选择👉 PDF 配置时，此复选框可能显示灰色勾选✅标记或小方块；这些表示各个页面的设置不同。
    镜像标签左右翻转标准和属性标签。
    提示当选择👉 PDF 配置时，此复选框可能显示灰色勾选✅标记或小方块；这些表示各个页面的设置不同。
    页面区域（仅文档视图）
    大小选择👉 PDF 页面大小，或选择👉“自定义”以指定非标准页面大小。
    X以当前设计单位指定自定义页面的宽度。
    Y以当前设计单位指定自定义页面的高度。
    方向区域（仅文档视图）
    指定设计图像在 PDF 页面上的方向：纵向、横向或最佳适应。
    颜色方案区域（仅文档视图）
    指定 PDF 的颜色方案：彩色（带设计背景颜色）、白色背景的彩色或黑白。
    书签区域（仅文档视图）
    为以下项目创建书签为选定的项目（组件、组件管脚、网络管脚）生成PDF 书签（目录条目）。
    高亮选择👉指定 Acrobat PDF 查看器应：• 高亮显示选定的项目。
    平移至选择👉指定 PDF 查看器在选定项目时应平移至该项目。该项目将出现在 PDF 文档窗口的左上角。
    缩放至选择👉指定 PDF 查看器在选定项目时应平移并缩放至该项目，使用“缩放因子”字段中设置的缩放因子。该项目将出现在 PDF 文档窗口的中心。
    缩放因子设置缩放至选定项目时使用的因子：• 100% 是最大值；项目将占据整个窗口。
    注释区域（仅文档视图）
    创建将显示元件属性的注释创建弹出注释，当左键点击👆项目时显示元件的属性。属性列表及其顺序是硬编码的。无法向列表中添加属性。以下是列表及其顺序：• 参考标识
    在带注释的对象周围显示可见矩形在每个带注释的项目周围绘制虚线矩形。
    注意：
    组件的可点击👆框按以下方式创建：• 仅当页面包含顶层、阻焊顶层、焊膏顶层、丝印顶层或装配顶层时，才会为顶层安装的组件创建可点击👆框。

    笔式绘图仪高级设置对话框

    💃访问方式：

    1. 主页 > CAM > 添加 按钮 > 笔式 按钮 > 设备设置 按钮 > 高级 按钮

    2. 主页 > CAM > 选择👉文档名称 > 编辑 按钮 > 笔式按钮 > 设备设置按钮 > 高级按钮

    使用笔式绘图仪高级设置对话框向可用绘图仪设备列表中添加新笔式绘图仪。

    DANGER

    无法修改 PADS 提供的绘图仪高级设置 - 仅当绘图仪最初由此对话框创建时才能编辑其数据。新绘图仪必须支持两种接口语言之一：HPGL 或 HGML。暂不支持其他绘图仪语言或格式。

    字段描述
    绘图仪设备名称指定要使用的不同笔式绘图仪名称。
    限制：不能重复使用现有提供的设备名称。
    设备类型指定绘图仪使用的接口语言：HPGL 或 HGML。
    绘图仪单位区域通过提供缩放比例设置绘图仪分辨率。定义的比例因子用于将 mils（0.001 英寸）转换为绘图仪单位。
    示例：大多数惠普绘图仪分辨率为 0.025 mm或 1/40 mm。这意味着 1 英寸（1000 mils）的距离为 1016绘图仪单位（25.4 × 40）。因此需定义 1016 比 1000 的比例。实际使用的比例为 254 比 250，与 1016 比 1000 相同。
    原点居中指定绘图仪原点位于纸张中心。取消选中✅此复选框表示原点位于左下角或其他位置。

    笔式绘图仪设置对话框

    创建 CAM 输出以制造 PCB

    笔式绘图仪设置对话框

    💃访问方式：

    1. 主页 > CAM > 添加 按钮 > 笔式 按钮 > 设备设置 按钮

    2. 主页 > CAM > 选择👉文档名称 > 编辑 按钮 > 笔式 按钮 > 设备设置 按钮

    使用笔式绘图仪设置对话框设置各种笔式绘图选项。

    字段描述
    笔数指定设备中的笔数（1-16）。
    笔线宽以 mils 为单位指定笔的线宽。
    旋转轴反转设计的 X 和 Y 轴
    笔颜色指定每支笔的颜色。要分配颜色，从选定颜色区域选择👉颜色块，然后点击👆笔编号。
    提示：分配的颜色用于通过选择👉项对话框自定义 CAM 文档对象。
    选定颜色指定笔颜色可用的颜色。
    绘图尺寸区域指定要使用的绘图尺寸。
    提示要定义自定义尺寸，选择👉自定义（毫米）或自定义（英寸），然后输入📝要使用的 X 和 Y 尺寸。
    设备指定要使用的绘图仪设备。如果列表中找不到设备，点击👆高级打开笔式绘图仪高级设置对话框并创建新设备列表。
    高级打开笔式绘图仪高级设置对话框。

    创建 CAM 输出以制造 PCB

    光绘绘图仪高级设置对话框

    💃访问方式：主页 > CAM > 添加 或 编辑 按钮 > 光绘 按钮 > 设备设置 按钮 > 高级 按钮

    使用光绘绘图仪高级设置对话框自定义光绘绘图文件的输出。

    字段描述
    单位设置 CAM 文件测量单位。• 英制 — mils• 公制 — 毫米
    前导指定输出文件坐标的精度；小数点前应保留的数字位数。
    后导指定输出文件坐标的精度；小数点后应保留的数字位数。
    坐标设置输出文件的坐标。• 绝对 — 相对于原点。• 增量 — 相对于前一坐标测量。
    抑制重复坐标从输出文件中消除重复坐标。
    零抑制定义如何处理输出文件中的零抑制。
    • 无 — 保留前导和后导零。• 前导 — 抑制小数点前的零。• 后导 — 抑制小数点后的零。
    圆弧插补定义如何绘制圆弧和圆：• 无 — 指定光绘绘图仪不支持圆弧插补。圆弧和圆绘制为小直线段。• 象限 — 指定光绘绘图仪不支持完整的 360 度圆弧插补。• 全 — 指定光绘绘图仪支持完整的 360 度圆弧插补。
    限制：这些选项仅适用于 RS-274-D 格式。如果选择👉 RS-274-X 格式，这些选项不可用且自动设置为全。所有支持 RS274X 的设备都支持此设置。
    提示使用 RS-274-X 输出避免在 Gerber 输出中生成大量填充线。这也适用于铜倒角路径。
    输出格式指定要使用的输出格式。RS-274-X 数据格式功能更多且包含嵌入的光圈信息，而 RS-274-D 格式较旧且使用单独的文件存储光圈信息。
    限制：选择👉 RS274X 时：• 圆弧插补选项不可用且自动设置为全。所有支持 RS274X 的设备都支持此设置。• 光绘绘图仪设置对话框中的光圈计数不可用且自动设置为 989。所有支持 RS274X 的设备都支持此设置。
    提示输出格式设置与所有其他光绘绘图仪数据一起保存在 devicesn.dat 文件中。
    绘图尺寸列表设置绘图尺寸，从列表中选择👉标准绘图尺寸，或选择👉自定义（英寸）或自定义（毫米）并输入📝 X 和 Y 尺寸以定义自定义尺寸。
    使用填充模式（G36，G37）使用填充模式绘制设计中的所有填充区域（包括实心形状和系统字体文本）。填充模式避免在 Gerber 输出中生成大量填充线。这也适用于铜倒角路径。
    限制：当选择👉 RS-274D 作为输出格式时，此选项被清除且不可用。
    提示选择👉此选项时，"对实心形状使用填充模式"和"对系统字体文本使用填充模式"选项被选中✅且不可用。注意：此选项使用 G36、G37 对绘制填充区域。未通过这些命令指定填充模式的所有填充区域将通过笔画绘制为填充。
    对实心形状使用填充模式使用填充模式绘制具有"实心铜"属性的形状。填充模式避免在 Gerber 输出中生成大量填充线。这也适用于铜倒角路径。
    限制：• 当选择👉 RS-274D 作为输出格式时，此选项被清除且不可用。• 当选择👉"使用填充模式（G36，G37）"时，此选项被选中✅且不可用。
    注意：此选项使用 G36、G37 对绘制填充区域。未通过这些命令指定填充模式的所有填充区域将通过笔画绘制为填充。
    对系统字体文本使用填充模式使用填充模式绘制系统字体文本。填充模式避免在 Gerber 输出中生成大量填充线。这也适用于铜倒角路径。
    限制：• 当选择👉 RS-274D 作为输出格式时，此选项被清除且不可用。• 当选择👉"使用填充模式（G36，G37）"时，此选项被选中✅且不可用。
    注意：此选项使用 G36、G37 对绘制填充区域。未通过这些命令指定填充模式的所有填充区域将通过笔画绘制为填充。
    使用光圈宏在 RS-274-X Gerber 文件中为关联的管脚铜定义光圈宏。关闭此选项时，关联的铜将像 RS-274-D 输出中那样填充铜。这防止了某些软件中不支持的 D 码的重复使用。

    创建 CAM 输出以制造 PCB

    RS-274-X 格式

    光绘绘图仪设置对话框

    💃访问方式：

    1. 主页 > CAM > 添加 按钮 > 光绘 按钮 > 设备设置 按钮

    2. 主页 > CAM > 选择👉文档名称 > 编辑 按钮 > 光绘按钮 > 设备设置按钮

    使用光绘绘图仪设置对话框设置光绘绘图并将输出发送到绘图仪。

    字段描述
    D 码包含光绘绘图仪所需的光圈。D 码列表可自动创建或手动维护。D 码列表包含所有定义的光圈。
    提示生成 CAM 文件前，重新生成光圈列表。
    添加按钮向 D 码列表添加新 D 码。
    输入📝值时不包含"D"前缀。
    删除按钮从 D 码列表中移除选定的 D 码。
    扩充按钮自动为设计文件中不在当前列表中的项目生成 D 码。
    提示扩充仅添加正交方向的椭圆和矩形闪光光圈。
    重新生成按钮清除当前 D 码列表并自动为设计中的所有项目添加 D 码。
    提示重新生成仅添加正交方向的椭圆和矩形闪光光圈。
    闪光设置闪光光圈。
    线条设置线条光圈。限制：如果选中✅闪光/线条使用相同光圈，则此选项不可用。
    闪光/线条使用相同光圈指定使用相同光圈绘制线条和闪光项目。
    宽度指定方形、矩形和椭圆形状的宽度或圆形和热焊盘形状的外径。限制：如果值不适合指定形状，则此框不可用。
    高度指定椭圆和矩形形状的高度。限制：如果值不适合指定形状，则此框不可用。
    内径指定环形形状的内径。限制：如果值不适合指定形状，则此框不可用。
    动态扩充在向设计添加信息时自动添加光圈。
    光圈计数指定最大光圈计数。限制：在光绘绘图仪高级设置对话框中选择👉 RS-274-X 格式时，光圈计数设置为 989 且不可用。
    填充宽度指定用于填充形状的宽度。例如非正交焊盘。较大的宽度减少光绘时间但提供形状的近似精度较低。
    文本填充宽度指定系统文本填充的宽度。较大的宽度减少光绘时间但提供文本的近似精度较低。
    高级按钮打开光绘绘图仪高级设置对话框

    创建 CAM 输出以制造 PCB

    管脚编号对话框

    💃访问方式：（PCB 封装编辑器）设置 > 管脚编号

    使用管脚编号对话框交互式重新编号设计区域中的端子。在对话框中选择👉管脚编号会选中✅设计区域中匹配的管脚，反之亦然。

    字段描述
    编号可用于重新编号的管脚编号。
    编辑使选定的管脚编号可供编辑。
    重新编号打开重新编号管脚对话框。
    复制将选定的管脚编号放入粘贴缓冲区。
    粘贴从粘贴缓冲区粘贴管脚编号信息。数据仅粘贴到选定的单元格。

    使用管脚编号对话框重新编号

    管脚对属性对话框

    💃访问方式：选择👉管脚对 > 右键点击👆 > 属性

    管脚对属性对话框显示管脚对所属的网络名称、管脚到管脚的连接、布线信息和规则数据。

    DANGER

    如果管脚对是物理设计重用的一部分或包含受保护的布线，则此对话框中的多个选项不可用。

    描述

    管脚对属性对话框保持打开状态，直到点击👆确定或取消。如果在对话框打开时选择👉另一个管脚对，信息将更新为所选管脚对的信息。

    字段描述
    网络显示管脚对的网络名称。
    连接显示定义管脚对的组件管脚和/或虚拟过孔连接点。对于每个组件管脚连接点，首先列出组件的参考标识符，后跟句点，然后是管脚编号。对于每个虚拟过孔，列出虚拟过孔的实例，格式为 VP<编号>。
    布局数据区域显示所选管脚对的所有布局数据。• 坐标 — 显示定义管脚对的管脚坐标。• 未布线长度 — 显示管脚对中未布线的长度。
    包括每个连接组件管脚离散长度值的一半
    当布线到焊盘时，测量到焊盘原点。• 已布线长度 — 显示管脚对中已布线的长度。• 过孔计数 — 显示管脚对中使用的过孔数量。• 阻抗（欧姆） — 显示管脚对的基准阻抗值。此计算使用走线参数、在层参数设置对话框中设置的板材料值，并且需要至少一个相邻平面层才能显示值。最多使用两个相邻平面层进行计算。如果平面层是分割/混合平面层，则必须在该层上有平面形状。平面区域的形状位置和边框在计算中均被忽略。
    可以在高速规则对话框中设置最小和最大阻抗规则，但仅当在设置高速检查以检查阻抗后运行工具 > 验证设计时才会验证。在线 DRC 不会验证此规则。• 延迟（纳秒） — 显示管脚对的基准延迟值。此计算使用走线参数、在层参数设置对话框中设置的板材料值，并且需要至少一个相邻平面层才能显示值。最多使用两个相邻平面层进行计算。如果平面层是分割/混合平面层，则必须在该层上有平面形状。平面区域的形状位置和边框在计算中均被忽略。
    可以在高速规则对话框中设置最小和最大延迟规则，但仅当在设置高速检查以检查延迟后运行工具 > 验证设计时才会验证。在线 DRC 不会验证此规则。
    保护布线保护选定的布线或走线不被移动。类似于粘合组件，但可以在布线规则中允许受保护的走线被 SailWind Router编辑。
    另请参阅："布线和未布线保护"。
    保护未布线保护未布线的连接和部分布线的未布线部分。受保护的未布线不能被修改或布线。
    另请参阅："布线和未布线保护"。
    规则数据区域显示所选管脚对的一些规则信息。• 组 — 如果管脚对包含在组规则中，则显示组名称。• 规则层次结构 — 显示以下内容之一，从优先级最低到最高：• 如果管脚对使用默认规则，则显示"默认"。• 如果管脚对从类规则获取其规则，则显示"类"。点击👆网络按钮打开网络属性并查看网络所属的类名称。• 如果管脚对从网络规则获取其规则，则显示"网络"。• 如果管脚对从组规则获取其规则，则显示"组"。组名称将立即显示在上方。• 如果管脚对有自己的规则，则显示"管脚对"。
    • 走线/走线间距 — 显示间距规则对话框中的走线到走线间距值。参见上面的规则层次结构以确定值来自默认、类、网络、组还是管脚对级别规则。不显示条件规则。• 宽度 — 显示间距规则对话框中的推荐走线宽度。参见上面的规则层次结构以确定值来自默认、类、网络、组还是管脚对级别规则。
    走线宽度修改走线宽度。在框中输入📝新值。限制为在间距规则对话框中指定的走线宽度范围。如果选中✅保护布线复选框，则此选项不可用。
    规则按钮打开管脚对规则对话框，并预选管脚对以应用管脚对级别规则。
    网络按钮打开管脚对所属网络的网络属性对话框。

    修改管脚对属性

    管脚对规则对话框

    💃访问方式：设置 > 设计规则 > 管脚对 按钮

    使用管脚对规则对话框定义适用于管脚对的设计规则。

    字段描述
    连接列表列出设计中的所有连接。
    显示有规则的管脚对指定仅显示有规则的管脚对。
    来自网络指定显示特定网络的管脚对。选择👉（所有网络）以显示所有管脚对。
    间距打开间距规则对话框。
    布线打开布线规则对话框。
    高速打开高速规则对话框。
    报告打开规则报告对话框。
    规则按钮下的图片每种规则按钮下的图片标识该规则类型使用的规则层次结构级别。图片的含义对应于规则对话框层次结构区域中的按钮。例如，如果在类列表中选择👉一个类，并且间距按钮下方出现绿色多边形，则默认值适用于该类。
    网络：列出连接列表中选定的管脚对关联的网络。
    选定：列出连接列表中选定的管脚对。
    默认从选定连接中移除非默认规则，以便仅应用默认规则。

    创建管脚对设计规则

    将管脚对规则重置为默认规则

    设计规则层次结构

    管脚属性对话框

    💃访问方式：选择👉管脚 > 右键点击👆 > 属性

    管脚属性对话框显示组件的参考标识符、管脚编号、管脚类型、功能（管脚名称）、交换标识、网络名称和所选管脚的坐标。

    WARNING

    如果在对话框打开时选择👉另一个管脚，对话框将更新为新选管脚的信息。

    字段描述
    参考标识符显示参考标识符名称。
    管脚编号显示数字或字母数字管脚编号。如果元件类型中存在管脚映射，则显示逻辑管脚编号，否则显示物理管脚编号。
    封装管脚当元件类型中存在管脚映射时显示封装管脚编号。由于管脚编号项仅在存在管脚映射时显示逻辑管脚编号，因此显示物理管脚编号。
    管脚类型显示管脚类型。例如，S 表示源管脚，P 表示电源管脚。
    功能显示管脚名称。
    连接列出管脚对所属的连接。
    泪滴关闭泪滴复选框以从选定的管脚移除泪滴。如果在选项对话框 > 布线类别 > 常规子类别中未启用生成泪滴，则此选项不可用。
    平面热焊盘确定管脚或过孔是否有资格接收热焊盘。限制：如果管脚未连接，则此复选框不可用。热焊盘状态按管脚和过孔单独设置，且热焊盘指示器仅出现在平面层上。如果不希望过孔或管脚连接到任何平面，请清除此复选框。一旦管脚或过孔有资格，不会自动分配热焊盘属性。另请参阅："设置管脚和过孔为热焊盘"。
    测试点将过孔或管脚设为测试点。这是一个三态复选框。另请参阅："执行测试点审核"。可以通过启用测试点并选择👉应用使所有选定的过孔或管脚成为测试点。可以通过禁用测试点并选择👉应用移除所有选定过孔或管脚的测试点。点击👆应用时，会自动检查焊盘栈以确定过孔或管脚是否可以成为测试点；例如，不能将埋孔设为测试点，因为探针无法访问埋孔。提示当过孔或管脚标记为测试点，并且在选项对话框 > 布线类别 > 常规子类别中选中✅显示测试点时，设计中会绘制箭头：
    顶部访问在 DFT 审核中尝试从顶部和底部探测测试点。默认为底部；因此，当顶部访问关闭时，DFT 审核自动尝试从底部探测测试点。另请参阅："执行测试点审核"。
    点击👆应用时，会自动检查焊盘栈以确定顶部访问是否有效；例如，如果要将仅具有顶部访问的部分过孔用作测试点，必须为其分配顶部访问。
    仅当过孔或管脚是测试点（测试点启用）时才能设置顶部访问选项。
    焊盘栈按钮打开焊盘栈属性对话框，可在此修改焊盘栈。
    如果修改焊盘栈且管脚或过孔被锁定，则会打开警告：测试点锁定对话框。
    组件按钮打开组件属性对话框，可在此编辑组件位置。
    属性按钮打开对象属性对话框并显示选定对象的属性信息。可以查看和修改组件管脚、过孔和跳线管脚的钉直径和钉编号管脚属性，包括测试点属性。

    修改管脚属性

    放置簇设置对话框

    💃访问方式：工具 > 簇放置 > 放置簇 按钮 > 设置 按钮

    使用放置簇设置对话框基于连通性和拓扑结构放置簇。放置簇将所有具有粘合成员的顶层对象视为粘合对象。放置簇假设顶层簇成员的管脚位置位于顶层簇的中心，无论粘合成员的位置如何。

    字段描述
    板框间距确定簇在板框内扩展的程度。此选项类似于百分比元件扩展，用于在板框内定位元件。
    提示放置元件规则在放置簇设置和放置元件设置之间共享；在一个对话框中更改值会自动更新另一个对话框。
    百分比元件扩展控制元件周围相对于总板面积的自由空间量。设置为 0% 时，元件尽可能靠近。设置为 100% 时，元件尽可能分开。• 自动 — 设置默认值为 75%。• 手动 — 设置用户定义的值。
    提示放置元件规则在放置簇设置和放置元件设置之间共享；在一个对话框中更改值会自动更新另一个对话框。
    工作强度区域调整对话框下半部分的阶段选项。• 推荐 — 使用迭代次数和每次迭代尝试次数的默认值。• 高 — 将迭代次数和每次迭代尝试次数的默认值加倍。• 让我指定 — 启用四个迭代和交换选项，以便您可以指定值。
    放置簇启用放置操作。清除此选项仅使用优化阶段部分对已放置的簇进行推挤。
    起始点区域• 当前位置 — 基于元件的当前位置自动放置簇。当簇已位于板框内时很有用；因为它会尝试保持当前位置。• 随机位置 — 基于随机位置放置簇。此选项使用高级算法放置位于板框外的簇。
    屏幕显示显示每个元件的边框及其在自动放置过程中的移动。
    调整簇使用工作强度区域中设置的迭代次数、尝试次数、交换和间距值调整已放置的簇。要激活，请点击👆让我指定。
    迭代次数指定放置阶段的次数。默认值适用于大多数普通设计。小型设计可使用较低值以加快处理速度。大型或密集设计可使用较高值。
    每次迭代尝试次数在每次迭代中，尝试定位元件、最小化网络长度、减少元件重叠并保持元件在板框内。增加此值可在迭代期间将元件更紧密地分组并更靠近粘合元件。
    元件交换百分比在每次迭代中，元件、簇和组合要么与其他元件交换，要么重新定位以改进放置。使用此功能增加交换量而不是移动元件。
    元件间距确定簇在板框内扩展的距离。此选项类似于百分比元件扩展，用于在板框内定位元件。

    自动放置

    簇放置

    放置元件设置对话框

    💃访问方式：工具 > 簇放置 > 放置元件 按钮 > 设置 按钮

    使用放置元件设置对话框控制 SailWind Layout 在自动放置过程中如何处理元件。

    字段描述
    板框间距确定簇在板框内扩展的程度。此选项类似于百分比元件扩展，用于在板框内定位元件。
    提示放置元件规则在放置簇设置和放置元件设置之间共享；在一个对话框中更改值会自动更新另一个对话框。
    百分比元件扩展控制元件周围相对于总板面积的自由空间量。设置为 0% 时，元件尽可能靠近。设置为 100% 时，元件尽可能分开。• 自动 — 设置默认值为 75%。
    提示放置元件规则在放置簇设置和放置元件设置之间共享；在一个对话框中更改值会自动更新另一个对话框。
    放置元件启用元件放置操作。清除此选项仅使用优化阶段部分进行重叠和对齐操作。
    工作强度区域调整对话框下半部分的阶段选项。• 推荐 — 使用迭代次数和每次迭代尝试次数的默认值。• 高 — 将迭代次数和每次迭代尝试次数的默认值加倍。• 让我指定 — 启用四个迭代和交换选项，以便您可以指定值。
    起始点区域• 当前位置 — 基于元件的当前位置自动放置未粘合元件。当元件已位于板框内时很有用；因为会尽可能保持当前位置。• 随机位置 — 基于随机位置放置元件。此选项使用高级放置算法创建新的放置。
    迭代次数指定放置阶段的次数。默认值适用于大多数普通设计。小型设计可使用较低值以加快处理速度。大型或密集设计可使用较高值。
    每次迭代尝试次数在每次迭代中，尝试定位元件、最小化网络长度、减少元件重叠并保持元件在板框内。增加此值可在迭代期间将元件更紧密地分组并更靠近粘合元件。
    元件交换百分比在每次迭代中，元件、簇和组合要么与其他元件交换，要么重新定位以改进放置。使用此功能增加交换量而不是移动元件。
    等效交换百分比在元件交换过程中，进行等效或非等效交换。等效交换是在两个具有相同范围的元件（或组合）之间进行的。将此值设置为 100% 仅交换等效元件。
    消除重叠移动重叠元件而不违反百分比元件扩展设置。必要时会降低百分比元件扩展设置以消除重叠，但不会超过最小扩展百分比允许的设置。
    最小扩展百分比允许设置在消除重叠阶段允许的最低百分比元件扩展值。
    对齐元件启用对齐阶段，调整相邻元件以提高可布线性。
    仅无重叠时如果存在重叠，则禁止对齐阶段。
    屏幕显示显示每个元件的边框及其在自动放置过程中的移动。

    自动放置

    簇放置

    平面层网络对话框

    💃访问方式：设置 > 层定义 > 选择👉平面层 > 分配网络 按钮

    使用平面层网络对话框分配或取消分配平面层的网络。CAM（负片）平面应仅分配一个网络。分割/混合平面可以分配多个网络。平面层包含大面积的铜，组件可以访问这些铜以获取地和电源。CAM 输出为与平面层关联的网络生成热焊盘连接焊盘。

    对象

    字段描述
    所有网络列出设计中可以关联到平面区域的所有网络。
    已分配网络列出与平面关联的网络。
    添加 >>将“所有网络”列表中选择👉的网络添加到“已分配网络”列表，从而将网络与平面关联。
    << 移除将“已分配网络”列表中选择👉的网络移回“所有网络”列表，从而断开网络与平面的关联。

    绘图选项对话框

    💃访问方式：

    1. 主页 > CAM > 添加 按钮 > 选项 按钮

    2. 主页 > CAM > 选择👉文档名称 > 编辑 按钮 > 选项 按钮。如果选择👉 NC 钻孔作为文档类型，则打开 NC 钻孔选项对话框。

    使用此对话框设置绘图选项。

    WARNING

    您还可以使用此对话框访问“钻孔符号对话框”。

    描述

    使用绘图定位设置创建设计在打印或笔式绘图页面上的最佳视图。更重要的是，使用绘图定位设置确保设计的所有层文档完美对齐。正确对齐层的最有效方法是使用板或全局基准点以及使用相邻两侧类型的绘图对齐。

    使用预览窗口帮助确定相对于输出（无论是文件还是页面）的正确定位。

    TIP

    SMD 跳线的跳线管脚在焊膏层上输出，类似于 SMD 组件输出。

    字段描述
    方向列表设置设计的旋转角度。可选择👉 0、90、180 或 270 度旋转。
    对齐列表指定绘图的对齐方式。边缘样式/角落对齐使用最外层的对象，最好与板/全局基准点一起使用。可选择👉：• 居中 — 将设计在输出媒体边界内居中。• 左下 — 将输出对齐到输出媒体的左下角。• 右下 — 将输出对齐到输出媒体的右下角。• 左上 — 将输出对齐到输出媒体的左上角。
    • 右上 — 将输出对齐到输出媒体的右上角。• 偏移 — 将输出原点对齐到 X 和 Y 偏移。• 缩放以适应 — 自动调整缩放比例，使整个输出在输出媒体边界内可见。
    缩放定义绘图大小与实际大小的比例。
    提示二比一（2:1）缩放会使绘图大小为实际大小的两倍。
    X/Y 偏移定义边距偏移，允许您在输出媒体边界内移动设计。偏移值将设计的原点放置在该点。
    限制：居中和缩放以适应对齐方式不可用。
    镜像图像指定镜像图像。
    镜像参考标识符指定镜像参考标识符。
    提示OLE 对象不会出现在 CAM 预览对话框中，但在确定绘图位置时用于计算。
    填充线条/焊盘指定绘制填充线条和焊盘。当线条和焊盘未填充时，绘制时间更快。
    焊盘放大(缩小)使用正值或负值创建全局放大或缩小的焊盘和过孔。
    另请参阅：“阻焊层和焊膏层控制”。
    限制：从 PADS2007 开始，放大(缩小)值仅适用于电气层。要将值应用于所有层，请参阅“将放大(缩小)值应用于所有层”。
    提示• 在平面绘图中，此选项还创建间距。正值增加绘制的焊盘尺寸；负值减小绘制的焊盘尺寸。• 您还可以使用此选项放大或缩小平面层上的焊盘或热焊盘形状。使用此选项定义焊盘或热焊盘时，无法按焊盘定义不同的放大或缩小量，但可以节省设计时间，因为无需在库或焊盘栈中设置尺寸或层要求。
    生成 CAM 平面过孔热焊盘为与平面网络关联的过孔创建热焊盘。如果清除此选项，则不创建热焊盘，并输出与所有平面网络关联的过孔的实心连接。此选项仅适用于 CAM 平面绘图。
    钻孔符号按钮打开“钻孔符号对话框”，您可以在其中选择👉要与钻孔图一起使用的钻孔符号。限制：仅当选择👉钻孔图文档类型时，钻孔符号按钮可用。
    预览区域显示设计相对于绘图区域或打印页面的定位，当您更改选项时。蓝色边框显示设计板框相对于绘图区域的位置。创建钻孔图时，预览区域还显示钻孔表的位置（如果启用），用洋红色矩形边框表示。您可能需要重新定位钻孔表以避免与设计重叠。请参阅“创建带钻孔表的钻孔图”了解更多信息。
    绘制图表指定在绘图中包含钻孔表。
    X/Y 位置指定钻孔表在设计单位中的位置。

    创建 CAM 输出以制造 PCB

    进程状态对话框

    💃访问方式：比较/ECO 对话框 > 选择👉生成 ECO 文件复选框 > 点击👆运行。

    使用进程状态对话框监视 .eco（和 .asc ）生成进度，显示报告，或取消比较/ECO 进程正在运行的进程。

    描述

    此对话框有两种不同的视图，具体取决于正在进行正向标注还是反向标注。

    • 正向标注对话框 如表 193 所述。

    • 反向标注对话框 如表 194 所述。

    图 207. 进程状态对话框 - 反向标注

    对象

    字段描述
    将库元件加载到 SailWindLayout显示将库元件更改导入 SailWind Layout 的状态。
    仅当选择👉通过导入 PADS Designer 生成的 .p 文件更新库中的元件类型时，此选项才会出现。
    通过比较设计生成 ECO 文件显示通过比较设计生成 .eco 文件的状态。
    点击👆显示报告以显示 .eco 文件和 .log 文件。
    将 ECO 文件加载到原始设计显示将 .eco 文件导入 SailWind Layout 以使用从原理图软件正向标注的更改更新设计的状态。
    仅当选择👉在正向标注时更新原始设计时，此选项才会出现。
    点击👆显示报告以显示 eco.err 文件。

    表 194. 进程状态对话框 - 反向标注内容

    字段描述
    通过比较设计生成 ECO 文件显示通过比较设计生成 .eco 文件的状态。点击👆显示报告以显示 .eco 文件和 .log 文件。
    为反向标注生成 SailWind Layout ASCII文件显示导出用于反向标注到 PADS Designer 的 .asc 文件的状态。限制：仅当执行反向标注并且选择👉生成 ASCII 文件以反向标注到原理图复选框时，才会显示此项。点击👆显示报告以显示 Layout.err 文件。

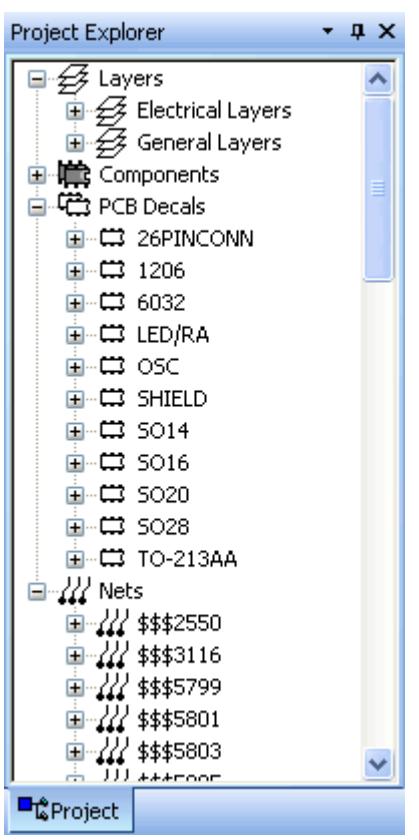

    项目资源管理器

    💃访问方式：点击👆项目资源管理器按钮。项目资源管理器在 PCB 封装编辑器中不可用。

    项目资源管理器显示设计中对象的分层结构。它提供对对象和规则的访问。更新设计时，分层结构会自动更新以反映您所做的更改。

    对象

    在右键菜单中，如果启用“选择👉时全部展开”选项，则在设计中选择👉对象时，相应的分支会展开。例如，您在设计中选择👉一个网络，它会展开项目资源管理器中的网络分支。

    项目资源管理器中的对象分为对象组。对象组有两种类型：主要和次要。您不能删除或重命名主要对象组。次要组项的修改仅在 SailWind Router 中可用。

    下表列出并描述了主要和次要对象组。

    主要组次要组描述
    层电气层列出所有电气层，包括平面层和布线层
    常规层列出除电气层外的所有其他层
    组件列出所有组件和管脚对
    元件封装/PCB 封装列出设计中的所有元件封装或所有使用选定元件封装的组件
    网络列出设计中的所有网络
    PCB 封装列出设计中使用的 PCB 封装

    表 195. 对象组和子组
