    第 54 章 GUI 参考元素 S ಠ_ಠ

    请阅读以下章节以了解 SailWind Layout中的对话框元素。

    SailWind 套件配置对话框

    访问路径：

    • 帮助 > 已安装选项 > 套件配置 按钮

    • 可选：程序启动时自动打开

    使用 SailWind 套件配置对话框管理 SailWind 套件（组合）许可证。

    字段描述
    控制套件许可证签出并从以下列表中选择👉启用套件许可证表格以控制签出操作。
    套件名称列列出许可证适用的套件名称。
    许可证功能列列出每个许可证可用的具体功能。
    许可证状态列点击👆检查状态按钮后显示许可证状态。
    检查状态按钮检查表格中所有许可证的状态，并在"许可证状态"列中显示结果。
    重置列表按钮将套件许可证列表重置为仅包含当前许可环境中检测到的项。
    上移按钮将所选许可证向上移动一行。
    下移按钮将所选许可证向下移动一行。
    全选按钮选择👉列表中所有许可证。

    保存 CAE 封装至库对话框

    访问路径：主页 > 库 > 选择👉库 > 逻辑 筛选按钮 > 选择👉 CAE 封装 > 复制

    使用此对话框将 CAE 封装复制到其他名称或库中。

    对象

    字段描述
    库选择👉目标库以保存复制的 CAE 封装。
    CAE 封装名称输入📝复制的 CAE 封装名称。

    保存配置对话框

    访问路径：设置 > 显示颜色 > 保存 按钮

    使用此对话框保存显示颜色设置对话框中配置的颜色分配和设置。

    对象

    字段描述
    文本框输入📝新颜色配置的名称。该名称将显示在显示颜色设置对话框的配置列表中。

    符号向导选项中的保存配置对话框

    访问路径：符号向导选项对话框 > 另存为 按钮

    使用此对话框保存符号向导选项对话框中的设置。

    对象

    表 198. 保存（符号向导选项）配置对话框内容

    字段描述
    文本框输入📝新符号向导选项配置的名称。该名称将显示在符号向导选项对话框的配置名称列表中。

    保存绘图项目至库对话框

    访问路径：

    • 主页 > 库 > 选择👉库 > 2D 线型 筛选按钮 > 选择👉线型项目 > 复制

    • 在设计中选择👉绘图形状 > 右键点击👆 > 保存至库

    使用此对话框将设计中的绘图形状添加到库中，或将库项目另存为其他名称或保存到其他库。

    对象

    表 199. 保存绘图项目至库对话框内容

    字段描述
    库选择👉目标库以保存复制的线型项目。
    项目名称输入📝复制的线型项目名称。

    保存元件类型与封装至库对话框

    访问路径：在设计中选择👉一个或多个元件 > 右键点击👆 > 保存至库

    使用此对话框将修改后的封装或元件保存至库中。

    对象

    字段描述
    元件类型可保存至库的元件类型列表。
    封装可保存至库的封装列表。
    全选选择👉上方列表中的所有项目。
    取消全选取消选择👉上方列表中的所有项目。
    元件类型库可保存当前元件类型的库列表。
    封装库可保存当前封装的库列表。

    保存元件类型至库对话框

    访问路径：主页 > 库 > 选择👉库 > 元件 筛选按钮 > 选择👉元件类型 > 复制

    使用此对话框将元件类型复制到其他名称或库中。

    对象

    字段描述
    库选择👉目标库以保存复制的元件类型。
    元件类型名称输入📝复制的元件类型名称。

    保存 PCB 封装至库对话框

    访问路径：主页 > 库 > 选择👉库 > 封装 筛选按钮 > 选择👉 PCB 封装 > 复制

    使用此对话框将 PCB 封装复制到其他名称或库中。

    对象

    字段描述
    库选择👉目标库以保存复制的 PCB 封装。
    PCB 封装名称输入📝复制的 PCB 封装名称。

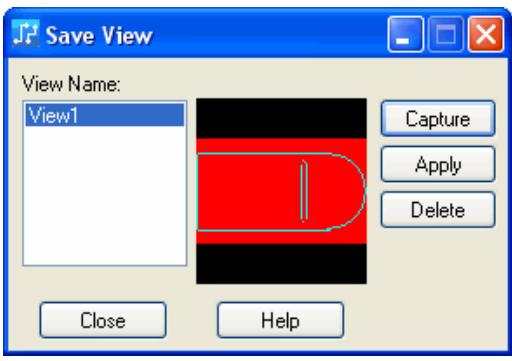

    保存视图对话框

    访问路径：视图 > 保存视图

    使用此对话框保存工作区视图。最多可保存 9 个不同视图。

    对象

    字段描述
    视图名称可用的视图列表。
    预览区域显示所选视图的预览。
    捕获打开捕获新视图对话框。
    应用应用所选视图。
    删除从视图列表中删除所选视图。

    SBP 命名对话框

    访问路径：BGA 工具栏 > 引线绑定向导 按钮 > SBP 命名 按钮

    使用此对话框指定新创建基板焊盘（SBP）的编号与功能（若与默认值不同）。

    WARNING

    此功能仅适用于 BGA 工具包。

    字段描述
    CBP 列显示元件焊盘（CBP）编号。
    CBP 功能列显示元件焊盘的功能名称。
    SBP 列查看或指定同一行中基板焊盘（SBP）的编号。
    SBP 功能列查看或指定同一行中基板焊盘的功能。
    重置按钮将基板焊盘编号和功能重置为默认值（与同编号和功能的元件焊盘匹配）。
    从网表导出按钮从 PADS-ASCII 格式网表文件导入基板焊盘功能。通过打开文件对话框选择👉文件。

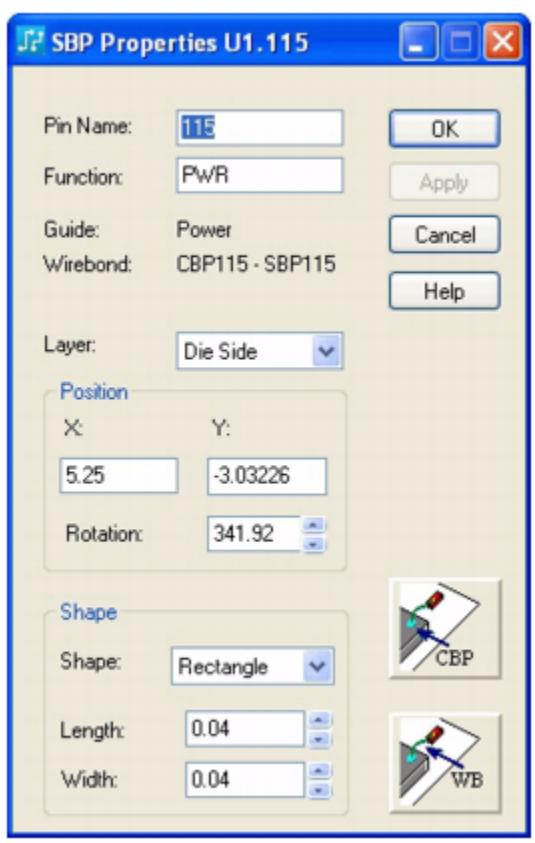

    SBP 属性对话框

    访问路径：BGA 工具栏 > 引线绑定编辑器 按钮 > 选择👉 SBP > 右键点击👆 > 属性

    此对话框显示所选基板焊盘（SBP）的管脚名称、功能、位置和尺寸。在引线绑定编辑器中，选中✅一个或多个 SBP 后，右键点击👆并选择👉属性以编辑 SBP 属性。

    DANGER

    此功能仅适用于 BGA 工具包。

    WARNING

    若选中✅多个对象，仅显示所有对象的共有属性。

    对象

    字段描述
    管脚名称为当前所选基板焊盘分配管脚名称。
    功能定义当前所选焊盘的功能。
    导向显示当前 SBP 所属的导向名称。若未分配导向，此字段为空。
    引线绑定显示通过引线绑定连接的基板焊盘与元件焊盘名称。
    层列表列出所有可用于创建 SBP 的电气层，允许在指定层上创建 SBP。
    X 和 Y显示焊盘的坐标。输入📝新值可移动焊盘。
    旋转为当前所选焊盘指定旋转角度（单位：度）。
    形状列表为当前所选焊盘指定形状：矩形或椭圆形。
    长度为当前所选焊盘指定物理长度（使用当前设计单位）。
    宽度为当前所选焊盘指定物理宽度（使用当前设计单位）。
    CBP 按钮打开与当前基板焊盘连接的元件焊盘属性对话框。若未连接元件焊盘，此按钮不可用。
    WB 按钮点击👆打开与当前焊盘连接的引线绑定属性对话框。若未连接引线绑定，此按钮不可用。

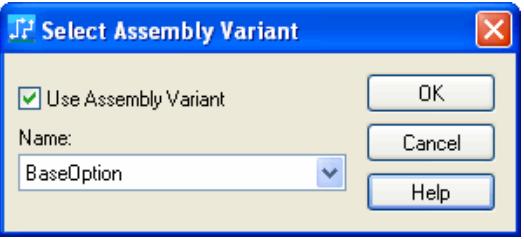

    选择👉装配变量对话框

    💃访问方式：

    1. 主页 > CAM > 添加 按钮 > 从文档类型列表中选择👉 Assembly > 装配 按钮

    2. 主页 > CAM > 选择👉文档名称 > 编辑 按钮 > 从文档类型列表中选择👉 Assembly > 装配 按钮

    您可以通过在"选择👉装配变量"对话框中选择👉变量来创建装配变量的装配图。

    对象

    字段描述
    使用装配变量指定使用装配变量作为装配图的设计输入📝。
    提示清除复选框可使用数据库中的所有元件（称为原始数据库，详见）。
    名称指定要使用的变量。

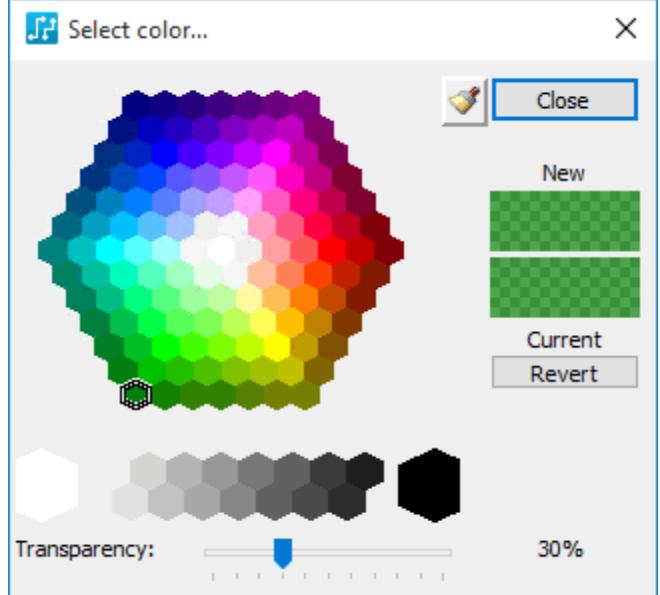

    3D 选项和对象的颜色选择👉对话框

    💃访问方式：SailWind 3D 窗口 > 3D 通用工具栏 > 3D 显示控制按钮 > 点击👆选项或对象下列出的模型的颜色块

    在 3D 显示控制对话框中设置选项和对象的颜色及透明度。如果未分配自定义颜色，颜色块可能显示字母"P"，表示模型显示默认的逼真颜色。

    对象描述
    颜色和灰度调色板从调色板中选择👉颜色或灰度。颜色将显示在"新颜色预览"中。
    透明度滑块移动滑块以设置分配颜色的透明度。透明度将显示在"新颜色预览"中。
    按钮点击👆并将所选颜色应用到 3D 显示控制中的其他颜色块。颜色选择👉对话框保持打开状态。
    当前和先前颜色预览预览所选的新颜色并显示将被替换的当前颜色。如果对象的颜色设置为逼真模式，则显示相机图标。同时预览颜色的透明度。
    恢复按钮取消新颜色选择👉并替换为当前颜色。

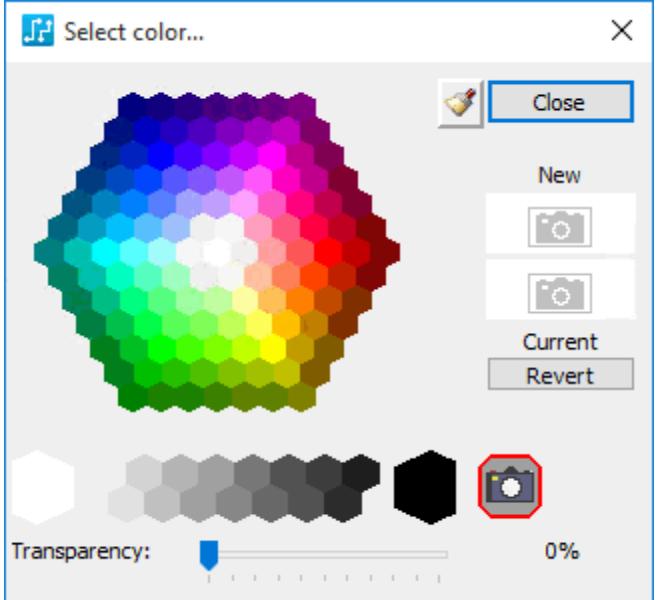

    3D 模型颜色选择👉对话框

    💃访问方式：SailWind 3D 窗口 > 3D 通用工具栏 > 3D 显示控制按钮 > 点击👆组件、装配、机械或 PCB 下列出的模型的颜色块

    在 3D 显示控制对话框中设置 3D 模型的颜色及透明度。如果未分配自定义颜色，颜色块可能显示字母"P"，表示模型显示默认的逼真颜色。

    对象描述
    颜色和灰度调色板从调色板中选择👉颜色或灰度。颜色将显示在"新颜色预览"中。
    透明度滑块移动滑块以设置分配颜色的透明度。透明度将显示在"新颜色预览"中。
    按钮点击👆并将所选颜色应用到 3D 显示控制中的其他颜色块。颜色选择👉对话框保持打开状态。
    当前和先前颜色预览• 预览所选的新颜色并显示将被替换的当前颜色。• 如果对象的颜色设置为逼真模式，则显示相机图标。• 同时预览颜色的透明度。
    恢复按钮取消新颜色选择👉并替换为当前颜色。
    对象描述
    按钮将逼真颜色应用到模型。

    图形选择👉对话框

    💃访问方式：BGA 工具栏 按钮 > 布线向导 按钮 > 选择👉焊盘 选项卡 > 图形选择👉 按钮

    图形选择👉模式有两种："包含"和"排除"。默认模式为包含模式。工作区会高亮显示当前包含在基板绑定焊盘和 BGA 管脚列表中的管脚。

    DANGER

    此信息仅适用于 BGA 工具包。

    字段描述
    选择👉要包含/排除的管脚将图形选择👉设置为包含或排除模式。
    已包含/排除的 BGA 和SBP列出当前选择👉包含或排除处理的 BGA 焊盘和 SBP 管脚数量。

    选择👉项目对话框

    💃访问方式：

    1. 主页 > CAM > 添加 按钮 > 层 按钮

    2. 主页 > CAM > 选择👉文档名称 > 编辑 按钮 > 层 按钮

    添加 CAM 文档时，您可以使用"选择👉项目"对话框定义特定文档中应显示的层和项目。您还可以定义层和项目的颜色。

    字段描述
    可用列表列出输出中可显示的层。
    字段描述
    已选列表列出从"可用列表"中选择👉的层。
    添加按钮将层从"可用列表"移动到"已选列表"。提示
    选择👉的层不会在点击👆"添加文档"对话框中的"另存为默认值"时保存为默认值。
    移除按钮将层从"已选列表"移动到"可用列表"。
    其他区域指定板框、连接、镀槽和非镀槽的颜色。
    主元件面上的项目区域选中✅复选框以启用从"已选层"显示对象。• 焊盘— 显示选定层上的焊盘。• 走线— 显示选定层上的走线。• 线— 显示选定层上的 2D 线。• 过孔— 显示选定层上的过孔。• 铜— 显示选定层上的铜。• 禁止区— 显示选定层上的禁止区。• 参考标识— 显示选定层上的参考标识标签。• 元件类型— 显示选定层上的元件类型标签。• 文本 — 显示选定层上的文本。
    注意：例外：与 2D 线组合的文本在选择👉 2D 线时可见。组合文本不受"文本"复选框影响。• 属性— 显示选定层上的属性标签。
    注意：除非在设计中使标签可见，否则 CAM 不会为属性标签生成输出。要显示标签，请使用"标签属性"对话框中的"显示"列表。• 边框— 显示选定层上的元件边框。• 测试点 — 显示指定层上的所有测试点（元件管脚和过孔）。
    默认情况下，测试点位于板的底部。在创建设计的顶部阻焊文档时，只有在"属性"对话框中标记为"顶部访问"的测试点才会显示在 CAM 文档中。对于阻焊文档，默认添加测试点。这会取消测试点的阻焊覆盖，特别是测试点过孔。通常，过孔会被阻焊覆盖，在预览 CAM 文档时显示为白色。
    字段描述
    带关联铜的管脚区域CAM 在 PCB 封装编辑器中以不同方式解释与铜关联的焊盘和其他对象。解释如下：• 与铜关联的端子被解释为过孔。
    提示使用"过孔"、"焊盘"和"走线"复选框以及"带关联铜的管脚"区域中的复选框可以完全控制 CAM 文档中显示的内容。
    点击👆"高级选择👉"以启用对象复选框的选择👉。这些选项允许独立于常规焊盘、过孔和走线选项选择👉关联铜项目。• 焊盘 — 显示带关联铜的焊盘。
    提示一旦管脚与铜关联，即使输出的层不是专门放置关联铜的层，它也会受到特殊处理。带关联铜的通孔管脚在 CAM 中被视为过孔，因此您可以选择👉在阻焊层上为"主元件面上的项目"启用过孔，或者可以为阻焊层启用"高级选择👉"复选框并添加焊盘复选框。
    更多信息，请参阅"将铜与端子关联"。
    元件边框区域指定顶部安装和底部安装边框的颜色。
    按网络着色指定在输出中使用"查看网络"颜色。限制：此功能仅在选择👉打印机或绘图仪作为输出设备时可用。不适用于照片输出。
    所选颜色提供用于输出文档中对象的灰度或颜色调色板。这有助于区分打印或笔绘中的项目。
    限制：此功能仅在选择👉打印机或绘图仪作为输出设备时可用。不适用于照片输出。调色板仅显示打印机或绘图仪可以输出的颜色。如果设备只能打印灰度，调色板将显示灰度。
    字段描述
    提示点击👆调色板中的颜色，然后点击👆设计对象旁边的框。必须先选择👉设计对象的复选框，对象颜色块才会出现。您可以为"其他"、"元件边框"和"主元件面上的项目"区域中的项目分配颜色。
    预览打开 CAM 预览对话框，显示在此对话框中分配选择👉的文档。

    选择👉网络对话框

    💃访问方式：SailWind 3D 窗口 > 3D 通用工具栏 > 导出按钮 > 选择👉铜元素选项之一 > 选择👉网络 > 选择👉网络

    通过选择👉网络，限制从 SailWind 3D 窗口导出的焊盘、平面或走线到 SAT 或 STEP 文件中的特定网络。

    对象描述
    网络名称列表列出设计中的网络。未连接的管脚显示为(Net0)。

    GUI 参考元素 S 选择👉网络对话框

    对象描述
    取消全选清除网络名称列表中所有网络的复选框。
    启用交叉探测允许在 2D 设计空间中选择👉网络，而不是在对话框中。

    选择👉重用模块对话框

    💃访问路径：设计工具栏 > 创建类似重用

    使用此对话框选择👉重用类型，基于此创建新的物理重用设计。

    对象描述备注
    过滤框用于过滤设计中的重用类型。要过滤重用，在框中输入📝通配符或表达式，然后点击👆应用或按 Enter 键。
    重用模块列表列出设计中的重用类型或与筛选条件匹配的重用类型。
    总计显示重用模块列表中的总数。
    确定打开匹配结果对话框。在点击👆确定按钮之前，在列表中选择👉重用类型。您可以通过两种方式选择👉重用。
    浏览打开"打开重用文件"对话框，在其中选择👉本地重用文件(.reu)，然后点击👆打开以打开匹配结果对话框。

    已选列表对话框

    💃访问方式：在工作区中选择👉对象后，右键点击👆选择👉弹出菜单中的已选列表

    使用此对话框更高效、精确地过滤您想要的内容。

    对象

    表 200. 参数描述

    字段描述备注
    选中✅您想要的对象复选框，这些对象将在工作区中以高亮颜色显示。
    对象显示对象类型。
    名称显示对象名称：元件的参考标识符和其他不需要名称的对象的空白单元格。
    描述显示对象信息：元件的 PCB 封装和其他对象的坐标位置。
    网络名称显示与对象关联的所有网络。空白单元格表示未找到此类信息。
    网络类显示网络所属的所有网络类。
    层显示对象所在的层。
    长度以当前设计单位显示对象的长度和宽度。
    宽度
    适合视图将选定的对象适配到工作区中。
    字段描述备注
    移除从列表中移除选定的项目，这些项目将在工作区中取消选择👉。要清空列表，您也可以点击👆工作区的空白区域。
    导出将当前列表内容导出到本地 CSV 文件。
    名称按名称过滤对象，操作如下：1. 在名称框中输入📝通配符或表达式。如果不想用筛选条件限制结果，可以输入📝*（星号）显示所有项目。2. 点击👆过滤或按 Enter 键。

    表 200. 参数描述(续)

    选择👉筛选条件对话框，层选项卡

    💃访问方式：编辑 > 选择👉筛选条件 > 层 选项卡

    层 选项卡显示已启用的层列表（可供选择👉）。选择👉层以扩展对象选项卡中指定的对象选择👉。点击👆层名称旁边的复选框。

    TIP

    通过选择👉多个层名称，可以一步更改其可选性。

    字段描述
    层列表指定您希望启用选择👉的层。
    字段描述
    任意指定您希望选择👉设计中的任何内容。注意：例外：群组、组合、缝合过孔、管脚对、网络和板框形状不会被选择👉。
    无指定您不希望选择👉设计中的任何内容。

    选择👉筛选条件对话框，对象选项卡

    💃访问方式：编辑 > 选择👉筛选条件 > 对象 选项卡

    使用选择👉筛选条件的对象选项卡指定可以选择👉的对象。选中✅复选框以启用对象选择👉，或清除复选框以禁用对象选择👉。

    字段描述
    设计项目指定您希望在设计中能够选择👉的设计项目。提示
    字段描述
    • 当选择👉"元件"但清除"粘合元件"时，您启用除粘合元件外的所有元件的选择👉。当同时选择👉"元件"和"粘合元件"时，您启用粘合和非粘合元件的选择👉。选择👉"粘合元件"不会修改跳线选择👉或组合和重用的选择👉。• 当选择👉"过孔"但清除"缝合"时，您启用除缝合过孔外的所有过孔的选择👉。当同时选择👉"过孔"和"缝合"时，您启用过孔和缝合过孔的选择👉。
    绘图项目指定您希望在设计中能够选择👉的绘图项目。
    任意指定您希望选择👉设计中的任何内容。注意：例外：群组、组合、缝合过孔、管脚对、网络和板框形状不会被选择👉。
    无指定您不希望选择👉设计中的任何内容。

    设置启动文件对话框

    💃访问方式：主页 > 设置启动文件

    使用"设置启动文件"对话框选择👉用于新设计文件的启动文件。启动文件包含全局设置，如层定义、格栅、间距规则、属性辞典等。

    WARNING

    启动文件仅影响新设计，指定新的启动文件不会影响现有设计。

    对象

    字段描述
    当前启动文件正在创建的启动文件名称。
    启动设计可用设计类型的列表。
    描述设计类型的描述。
    不再显示指定将所选类型用于所有新设计文件。

    设置 DXF 钻孔尺寸和符号对话框

    💃访问方式：主页 > 导出 > 选择👉 DXF 文件 > 保存 按钮 > 设置 按钮

    使用"设置 DXF 钻孔尺寸和符号"对话框指定 DXF 导出中的钻孔尺寸和符号。您还可以为设计中的每个钻孔尺寸替换 2D 线库项。

    字段描述
    钻孔尺寸库等效项使用 2D 线库项绘制特定钻孔尺寸而非默认钻孔符号的项目列表。
    钻孔尺寸指定钻孔尺寸库等效项列表中所选项目的钻孔尺寸。
    库等效项指定钻孔尺寸库等效项列表中所选项目的 2D 线库等效项。
    添加在钻孔尺寸库等效项列表底部添加一行。
    删除从钻孔尺寸库等效项列表中移除所选行。
    系统单位符号的单位。
    符号尺寸指定钻孔的长度/宽度。
    提示默认情况下，钻孔在 DXF 文件中显示为加号(+)。
    线宽指定绘制加号的线尺寸。
    提示默认情况下，钻孔在 DXF 文件中显示为加号(+)。

    设置 SPECCTRA 完成对话框

    💃访问方式：主页 > 导出 > 选择👉 SPECCTRA 文件 > 保存 按钮 > 在 SPECCTRA 链接中 > DO 文件 按钮 > 完成 按钮

    使用"设置 SPECCTRA 完成"对话框指定输出文件位置。还可设置 SPECCTRA 布线器在布线完成时要执行的操作指令，如运行倒角通道、重新拐角和插入测试点。

    字段描述
    线文件指定线文件的位置。提示点击👆浏览定位文件。
    布线文件指定布线文件的位置。提示点击👆浏览定位文件。
    会话文件指定会话文件的位置。
    字段描述
    提示点击👆浏览定位文件。
    测试点区域指定由 SPECCTRA 安装的测试点选项。另见："传递给 SPECCTRA 的数据"，SPECCTRA 帮助中的"测试点"主题
    倒角区域指定倒角转换类型：正常、对角、圆形。
    重新拐角区域指定重新拐角选项：正常、对角、圆形。
    删除冲突指定移除交叉和间距违规。
    关键点指定消除凹口并移除额外弯曲。
    扩展指定如果有空间则添加额外间距。在额外框中输入📝扩展值。
    报告区域指定要包含在报告中的数据类型：类、类到类、冲突、拐角、串扰、组、组集、禁止区、长度、无扇出、焊盘栈、对、区域、状态、测试点、未连接、过孔。
    报告文件名指定报告的名称。提示点击👆浏览定位文件。
    清除选择👉按钮清除所有框条目、复选框和单选按钮选择👉。

    设置 SPECCTRA 启动对话框

    💃访问方式：主页 > 导出 > 选择👉 SPECCTRA 文件 > 保存 > 在 SPECCTRA 链接中，在 DO 文件名框中输入📝名称或浏览到所需文件 > DO 文件 按钮 > 启动 按钮

    使用"设置 SPECCTRA 启动"对话框在.do文件中包含引用先前输入📝的布线（保存在线文件或最佳保存文件中）的行。

    描述

    SPECCTRA 在启动时引用这些文件。您还可以包含状态文件的名称以及 SMD 过孔、种子过孔和种子过孔最小距离的参数。

    有关这些文件和功能的详细信息，请参阅 SPECCTRA 组中的 SPECCTRA 设计语言参考 PDF 文件spdlr.pdf。

    字段描述
    线文件指定线文件。点击👆浏览定位文件。
    状态文件指定状态文件。点击👆浏览定位文件。
    最佳保存指定最佳保存文件。点击👆浏览定位文件。
    SMD 过孔区域指定是否允许 SMD 过孔：开或关。
    格栅区域指定过孔是否在格栅点上：开或关。

    GUI 参考元素 S 设置 SPECCTRA 启动对话框

    字段描述
    适配区域指定过孔是否适配焊盘内：开或关。
    种子过孔指定拆分超过一定长度的两管脚连接。在距离框中输入📝长度值。
    强制指定强制拆分上述两管脚连接。
    清除选择👉按钮清除所有选择👉。

    设置过孔对话框

    💃访问方式：PCB 封装编辑器 > 设置 > 设计规则 > 布线 按钮 > 过孔定义 按钮

    使用"设置过孔"对话框向可用过孔列表添加新过孔名称。"设置过孔"对话框不引用设计中的过孔焊盘栈。这些过孔名称应引用设计中的真实过孔名称，其中定义了内部焊盘栈结构。

    对象

    字段描述
    过孔列表列出为布线规则对话框的过孔部分定义和可用的过孔。选择👉列表中的名称以重命名或删除过孔。
    名称框在对话框中输入📝新名称，然后点击👆添加将其添加到列表中。使用名称框重命名过孔列表中的过孔。
    添加按钮在名称列表中输入📝新名称，然后点击👆添加将过孔名称添加到过孔列表中。限制：在名称框中输入📝名称之前，按钮不可用。
    重命名按钮在过孔列表中选择👉过孔名称，在名称字段中输入📝新名称，然后点击👆重命名以编辑过孔列表中的过孔名称。
    删除按钮在过孔列表中选择👉过孔名称，点击👆删除以删除过孔名称。

    显示属性对话框

    💃访问方式：编辑 > 属性管理器 > 显示 按钮

    使用"显示属性"对话框选择👉要在属性管理器的多列列表中列出的属性。

    DANGER

    隐藏属性对属性管理器不可用，且不会列在"显示属性"对话框中。

    字段描述
    组过滤属性列表。您可以选择👉属性组在查看。
    属性列表指定要在属性管理器对话框中查看的属性。
    摘要创建分配给特定对象类型的每个属性值的摘要。换句话说，摘要将出现在属性列的底部。
    字段描述
    • 总和 — 显示属性值的总和。摘要适用于您在属性列表中选择👉的属性。摘要显示在属性管理器对话框中。• 最大值 — 显示属性使用的最大值。摘要适用于您在属性列表框中选择👉的属性框。摘要显示在属性管理器对话框中。要创建属性值范围的摘要，请同时点击👆最小值和最大值复选框。• 最小值 — 显示属性使用的最小值。摘要适用于您在属性列表框中选择👉的属性框。摘要显示在属性管理器对话框中。要创建属性值范围的摘要，请同时点击👆最小值和最大值复选框。• 平均值 — 显示属性值的平均值。平均值是所有属性值的总和除以分配的值数量。摘要适用于您在属性列表中选择👉的属性。摘要显示在属性管理器对话框中。
    限制：摘要仅适用于数字、十进制数字和测量属性类型。
    全选选择👉属性列表中的所有复选框。
    取消全选清除属性列表中的所有复选框。

    SPECCTRA DO 文件对话框

    💃访问方式：主页 > 导出 > 选择👉 SPECCTRA 文件 > 保存 > 在 SPECCTRA 链接中，在 DO 文件名框中输入📝名称或浏览到所需文件 > DO 文件 按钮

    .do文件是可编辑的批处理脚本文件，控制 SPECCTRA 操作。您可以在.do文件中添加或编辑命令行。启动编辑器时，它会读取您在 SPECCTRA 链接对话框中指定的.do文件进行编辑。

    字段描述
    设置区域设置区域的内容根据您在设置区域中选择👉的选项而变化。• 顺序 — 更改原始网络顺序并控制网络是以菊花链还是星形方式布线。另见：SPECCTRA 帮助中的"顺序"和"选择👉星形或菊花链布线"主题
    字段描述
    -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------• 操作 — 控制线重新布线、网络布线以及连接、过孔和层对自动布线的可用性。另见：SPECCTRA 帮助中的"保护/取消保护"、"固定/取消固定"和"选择👉/取消选择👉"主题• 成本 — 控制布线成本并覆盖自动布线器内部成本表。另见：SPECCTRA 帮助中的"成本"、"限制"、"税"和"使用标准自动布线命令"主题• 如果在成本区域点击👆成本，在全部区域点击👆层，类型区域会出现选项。另见：SPECCTRA 帮助中的"类型"、"长度"、"方式（成本）"和"方式（限制）"主题• 测试点规则 — 控制将 DFT 审核测试点放置选项传递给 SPECCTRA 的测试点放置例程。另见："传递给 SPECCTRA 的数据"以及 SPECCTRA 帮助中的"测试点"和"测试点天线"主题。
    全部区域将操作限制为某些选定对象。此区域的内容根据您在设置区域中选择👉的选项而变化。
    仅区域将操作限制为某些选定对象。
    测试点区域仅在选择👉测试点时可用。• 插入测试点 — 允许插入测试点并使测试点区域中的选项可用。• 允许在管脚处放置测试点 — 允许在元件管脚上放置测试点。DFT 审核中没有等效项；测试点始终允许在管脚上。• 允许天线 — 允许天线。设置长度。DFT 审核中没有等效项。• 最大长度 — 设置天线的长度限制。默认最大长度为负一(-1)，无长度限制。• 中心到中心 — 测试点中心之间的距离。• 中心到元件边缘 — 测试点中心与元件边框之间的距离。• 图像边框间距 — 元件边框与测试点载体（过孔或元件管脚）之间的间距。如果图像边框间距为负，则设置为零(0)。• 测试面 — 在指定面搜索测试点放置位置。

    | 字段 | 描述 | | ---------------- | ------------------------------------------------------------• 使用过孔 — 使用过孔作为测试点。• 格栅 X, Y — 测试点格栅。另见："选项对话框,格栅和捕捉类别, 格栅子类别"。 | | 布线区域 | 设置扇出规则：方向、管脚类型和最大长度。设置总线方向，并输入📝每种类型的通道数。 | | 清除选择👉按钮 | 清除该区域的所有设置。 | | 智能布线按钮 | 指定根据设计收敛情况自动布线设计。 | | | 另见：SPECCTRA 帮助。 | | 应用到编辑器按钮 | 指定将此区域的命令写入.do 文件。 | | 编辑器区域 | .do 文件的内容。点击👆应用到编辑器按钮时，命令会出现在这里。 | | 继续按钮 | 开始转换和加载过程。 | | 另存为按钮 | 指定要以特定名称和位置保存.do 文件。 | | 启动按钮 | 打开设置 SPECCTRA 启动对话框。 | | 完成按钮 | 打开设置 SPECCTRA 完成对话框。 |

    SPECCTRA 链接对话框

    💃访问方式：

    1. 主页 > 导出 > 选择👉 SPECCTRA 文件 > 保存

    2. 使用 Windows 资源管理器导航到C:<安装文件夹>\SailWind<版本>\Programs目录，双击pads2sp.exe

    从 SailWind Layout中启动 SPECCTRA 时，SPECCTRA 链接对话框使您能够自动加载进出 SPECCTRA。

    WARNING

    如果独立于 SailWind Layout启动 SPECCTRA，请使用独立 SPECCTRA 链接对话框手动加载进出 SPECCTRA 。

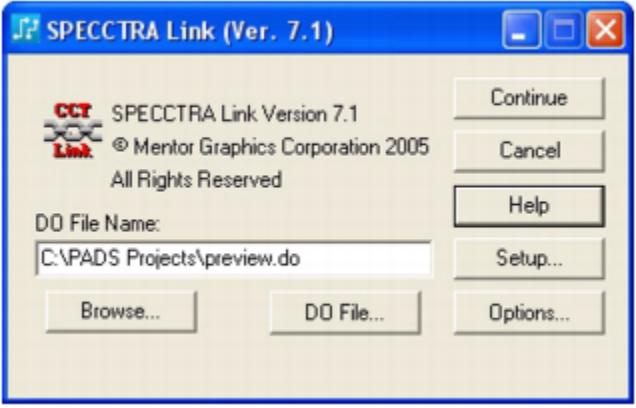

    图 212. SPECCTRA 链接对话框 - 从布局

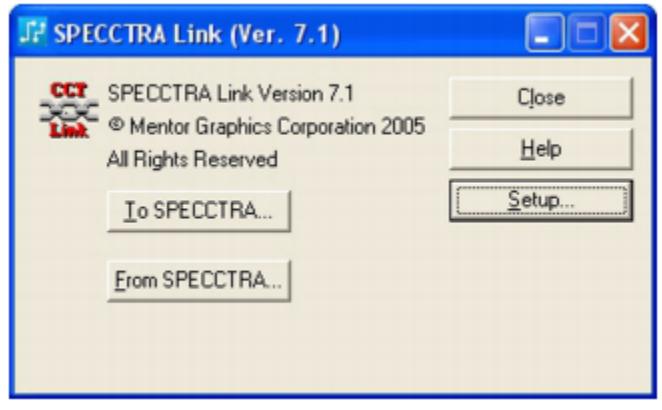

    图 213. SPECCTRA 链接对话框 - 独立

    对象

    表 201. SPECCTRA 链接对话框字段

    字段描述
    DO 文件名指定要使用的 DO 文件。点击👆浏览定位文件。
    限制：仅从布局。
    继续按钮将设计加载到 SPECCTRA 中，布线器以批处理模式运行。
    设置按钮打开 SPECCTRA 设置对话框。
    DO 文件按钮打开 SPECCTRA DO 文件对话框。限制：仅从布局。
    选项按钮打开选项对话框。限制：仅从布局。
    到 SPECCTRA 按钮打开到 SPECCTRA 对话框。限制：仅独立。
    从 SPECCTRA 按钮打开从 SPECCTRA 对话框。限制：仅独立。

    SPECCTRA 选项对话框

    💃访问方式：主页 > 导出 > 选择👉 SPECCTRA 文件 > 保存 > 在 SPECCTRA 链接中，点击👆选项按钮

    点击👆"到 SPECCTRA"对话框（独立）或"从 SPECCTRA"对话框（独立）上的选项按钮时，也会出现选项对话框。

    描述

    此对话框控制发送过孔禁止区信息、传递高级规则到 SPECCTRA、设置走线圆弧转换模式以及从 SPECCTRA 返回未使用管脚网络的选项。更多相关信息，请参阅"未使用管脚网络"。

    字段描述
    包含过孔禁止区形状的层列表指定包含过孔禁止区区域的层，您希望从封装传递到 SPECCTRA。
    传递默认高级规则指定将默认选定的层和过孔规则传递到 SPECCTRA。
    这些规则需要 SPECCTRA 中的高级规则选项。如果您有此 SPECCTRA 选项，请启用此选项；否则，请保持关闭。
    另见："SailWind 布局到 SPECCTRA 规则转换"。
    字段描述
    走线圆弧转换区域指定执行走线圆弧转换的模式。• 转换为单段 — 用单段替换每个走线圆弧。这是默认模式。• 转换为多段 — 用多段替换走线圆弧。原始走线圆弧被分割为较小的圆弧（约 5 度），然后每个小圆弧被替换为单段。结果是一个多段折线而非圆弧。• 转换为四分之一圆弧(QARCs) — 将现有圆弧分割为四分之一圆弧和其他段。（四分之一圆弧的起点和终点正好是 0–90、90–180、180–270 和 270–360 度。）四分之一圆弧转换为 SPECCTRA 的 QARC 结构。圆弧的其余部分转换为折线。
    返回选项区域指定将未使用管脚和扇出信息返回到 SailWind Layout。在 SailWind Layout设计中输入📝将包含未使用管脚的网络的名称。如果不使用默认值，请提供新名称。
    清除此选项以在返回到 SailWind Layout时忽略未使用管脚和扇出信息。
    提示SPECCTRA 将未使用管脚网络命名为+UNUSED_PINS+，而早期版本命名为UNUSED_PINS。SPECCTRA 转换器可以解释这两种名称。
    SailWind Layout中网络名称的最大长度为 47 个字符。可以使用除大括号{ }、星号*或空格之外的任何字母数字字符。

    SPECCTRA 设置对话框

    💃访问方式：主页 > 导出 > 选择👉 SPECCTRA 文件 > 保存 > 在 SPECCTRA 链接中，点击👆设置按钮

    使用 SPECCTRA 设置对话框设置 SPECCTRA 自动启动信息。

    字段描述
    可执行文件指定运行 SPECCTRA 所需的可执行文件。
    密码/服务器指定运行 SPECCTRA 所需的密码文件。提示对于青色密钥节点锁定或浮动许可，以标准 port@host 格式指向您的许可服务器。例如，7508@myserver。
    消息输出指定 SPECCTRA 消息输出文件。
    状态指定 SPECCTRA 状态文件。
    颜色映射指定 SPECCTRA 颜色映射文件。
    无图形指定禁用 SPECCTRA 图形显示以加快运行速度。
    执行后退出指定在处理.do 文件命令后关闭 SPECCTRA。
    无预布线指定在进入 SPECCTRA 前删除所有预布线。

    GUI 参考元素 S SPECCTRA 设置对话框

    字段描述
    不剥离孤立形状指定忽略没有网络分配的铜，这些铜在 SPECCTRA 中没有网络关联。
    简化多边形指定将一英寸见方或更小的多边形转换为简单矩形。
    许可类型区域选择👉所需的许可类型：浮动、使用 Flexid 密钥节点锁定或使用 SSI 密钥节点锁定。
    启动 SailWind Layout会话指定在处理.do 文件命令后将布线设计重新加载到 SailWind Layout中。

    启动文件输出对话框

    💃访问路径：文件 > 另存为启动文件

    使用启动文件输出对话框创建包含全局设置（如层定义、格栅、间距规则、属性辞典等）的启动文件。您可以创建不同的启动文件，并在创建新设计文件时指定使用哪个启动文件。此功能通过重用保存在启动文件中的全局设置，节省创建新设计时的设置时间。

    字段描述
    文件名此启动文件的名称。
    全选选择👉部分列表中的所有复选框。
    取消全选取消选择👉部分列表中的所有复选框。
    部分可包含在启动文件中的项目。• PCB 参数 — 全局信息，如颜色、层定义和格栅• 过孔 — 过孔信息，如默认过孔类型、跳线、焊盘栈定义和位置• 层数据 — 层设置对话框中指定的层信息，如层数、层名称、布线方向、电气类型和关联• 规则 — 规则信息，如间距、布线和高速规则• CAM — 与绘图文件配置相关的 CAM 信息

    | 字段 | 描述 | | ------------ | ------------------------------------------------------------• 属性 — 属性信息，如属性辞典、设计中分配给对象的所有属性以及属性状态（只读、系统、ECO 注册或隐藏）。属性层次结构中的值不保存。 | | 格式 | 设置此启动文件的格式。 | | 单位 | 设置此启动文件要使用的单位。 | | | 提示当前单位比基本单位提供更多信息，如格栅位置。 | | 启动文件描述 | 输入📝您保存的全局设置的简要描述。描述在选择👉启动文件时显示在设置启动文件对话框中，应帮助您记住启动文件中的设置。 |

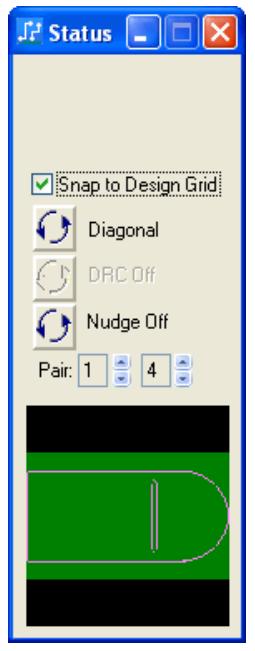

    状态对话框

    💃访问方式：Ctrl+Alt+S

    使用状态窗口查看选择👉信息并访问常用选项设置。

    字段描述
    信息区域（图中的空白区域）显示当前选定对象的信息。
    捕捉到格栅切换格栅选项中设计格栅的捕捉到格栅复选框。
    线/走线角度切换设计选项中的线/走线角度。
    在线 DRC切换设计选项中的在线 DRC 设置。限制：如果在线 DRC 设置为关闭，此按钮不可用，必须从选项对话框中启用。
    推挤切换设计选项中的推挤设置。
    层对切换布线选项中的层对设置。
    邮票显示当前视图的缩略图。

    分布和重复对话框

    💃访问方式：PCB 封装编辑器 > 选择👉一个或多个端子、2D 线项目、文本项目、铜项目、铜挖空区域或禁止区 > 右键点击👆 > 分布和重复

    您可以使用分布和重复对话框在 PCB 封装编辑器中定义复杂的重复阵列模式。您可以选择👉多个或单个项目进行复制。分布和重复还会自动递增文本和管脚编号。

    描述

    有三种类型的分布和重复阵列复制可用，由对话框的三个选项卡控制。对话框的底部部分用于控制管脚编号或文本的递增。

    • 线性选项卡 用于水平和垂直方向的平面复制。描述见表 202。

    • 极坐标选项卡 用于围绕封装原点的角度复制。适用于创建端子的极坐标阵列。描述见表 203。

    • 径向选项卡 用于沿半径方向的径向复制。适用于创建端子的极坐标阵列。描述见表 204。

    • 管脚编号部分 用于指定管脚编号的递增格式。描述见表 205。

    • 文本部分 用于指定文本的递增。描述见表 206。

    图 214. 分布和重复对话框线性选项卡

    图 215. 分布和重复对话框极坐标选项卡

    图 217. 分布和重复对话框 - 管脚编号

    命令描述
    方向设置阵列中复制的方向：上、下、左或右。
    计数设置阵列中的复制数量。
    距离设置阵列中的距离：当线性方向为左或右时，X 距离为当前单位；当线性方向为上或下时，Y 距离为当前单位。负值反转方向。
    命令描述
    方向设置阵列中复制的方向：逆时针或顺时针。
    锁定区域控制径向移动的角度范围、增量角度和每环站点数的自动调整。控制极坐标步进和复制的计数、角度和角度范围的自动调整。
    这三个设置相互依赖；每个值取决于其他两个值。设置其中一个值并锁定它。设置一个未锁定的值；另一个未锁定的值会自动更新。例如，如果将角度范围设置为 360，每环站点数设置为 36，增量角度将更新为 10。
    计数设置阵列中的复制数量。
    角度指定阵列中复制的角度。负值反转方向。可以输入📝精确到 0.001 度的角度值。对具有非圆形焊盘的端子执行角度复制时，会复制焊盘栈并保持焊盘栈偏移值。
    限制：• 尝试以 0.001 度精度旋转文本项目或具有非圆形焊盘的端子时，复制角度会四舍五入到最接近的整数值。• 复制方形焊盘时，SailWind 布局会将其转换为矩形焊盘。
    角度范围设置要放置对象的范围。360 设置一个完整的圆形格栅或阵列；较小的值设置扇形格栅或阵列。

    表 203. 分布和重复极坐标选项卡内容（续）

    表 204. 径向选项卡内容

    命令描述
    方向设置阵列中复制的方向；远离 PCB 封装编辑器原点（远离原点）或朝向 PCB 封装编辑器原点（朝向原点）。
    计数设置阵列中的复制数量。
    距离指定线性距离，或沿半径方向相邻复制对象之间的距离。负值反转方向。

    表 205. 管脚编号区域内容

    命令描述
    前缀/后缀对于单个管脚编号，使用前缀或后缀框，另一个框留空。如果希望递增其中一个值，请同时使用两个框。
    基于输入📝的管脚编号预览显示在框下方。例如，A1 或 1A。
    前缀或后缀框中可以使用字母和数字值。
    递增前缀/递增后缀选择👉递增前缀或后缀框的值。
    步长值输入📝正数或负数，以增加或减少管脚编号的连续或步进值。
    限制：步长值必须非零且在-10 到+10 范围内。零会复制单个管脚编号，不允许使用。
    命令描述
    使用 JEDEC 管脚编号如果使用字母数字，可以选择👉使用 JEDEC 管脚编号复选框以确保使用合法的字母数字值。
    提示此选项仅确保使用合法的字母和数字组合。要按照 JEDEC 排列行和列，请使用工具菜单上的分配 JEDEC 管脚选项。

    表 205. 管脚编号区域内容（续）

    表 206. 文本区域内容

    命令描述
    前缀/后缀对于单个文本字符串，使用前缀或后缀框，另一个框留空。如果希望递增其中一个值，请同时使用两个框。
    基于输入📝的文本预览显示在框下方。
    前缀或后缀框中可以使用字母和数字值。
    递增前缀/递增后缀选择👉递增前缀或后缀框的值。
    步长值输入📝正数或负数，以增加或减少文本字符串的连续或步进值。可以使用零值重复完全相同的文本并防止文本字符串递增。
    限制：步长值必须在-10 到+10 范围内。

    同步芯片元件对话框

    💃访问路径：BGA 工具栏 > 同步芯片元件按钮

    Library IQ 已被 Wire Bond Wizard 取代。此对话框用于在 SailWind Layout和 Library IQ 之间同步芯片元件数据——一种用于帮助重用基于文本的芯片元件数据的原始 Visual Basic 工具。

    DANGER

    此信息仅适用于 BGA 工具包。

    WARNING

    从 PADS 9.0 开始，芯片和倒装芯片通过元件类型中的特殊用途设置标识，而不是通过 DIE 和 FLP 逻辑系列。通过此更改，可以为芯片或倒装芯片分配任何参考指示符（逻辑系列）。如果导出到 LIQ，并且设计中包含非 DIE 或 FLP 系列的芯片或倒装芯片，请记住，所有元件在导出到 LIQ 时都会丢失其系列名称，并在导入回 SailWind Layout时分配 DIE 或 FLP 系列；因此，这些元件的原始系列名称（和参考指示符）在导出/导入过程中丢失。

    字段描述
    预览区域显示在芯片元件列表中选择👉的 Library IQ 芯片元件。
    文件芯片元件文件名
    修改时间最后修改日期
    芯片焊盘芯片元件中的芯片焊盘数量
    基板焊盘芯片元件中的基板焊盘数量
    线焊芯片元件中的线焊数量
    倒装芯片芯片元件的倒装芯片标识
    文件芯片元件文件名
    修改时间最后修改日期
    芯片焊盘芯片元件中的芯片焊盘数量
    芯片元件列出当前文件夹中的所有 Library IQ 芯片元件。
    查找范围显示芯片元件搜索文件夹。
    点击👆浏览查找文件夹。
    应用按钮设置芯片元件搜索文件夹。
    更新 LIQ 按钮用设计中的芯片元件数据更新 Library IQ 中的芯片元件数据。
    更新设计按钮用 Library IQ 中的芯片元件数据更新设计中的芯片元件数据。
    导出 LIQ 按钮将芯片元件数据文件保存到默认的\My Documents\SailWindProjects 文件夹。保存的文件会自动添加.liq 扩展名。
    设计区域• 元件类型 — 按元件类型列出设计中的所有芯片元件组件。• 组件 — 按参考指示符列出设计中的所有芯片元件组件。
    芯片边框和焊盘设置芯片边框和焊盘显示的层。从列表中选择👉一个层。
    线焊设置线焊显示的层。从列表中选择👉一个层。
    更新连接网络的名称当以下条件发生时，网络名称会更新：

    | 字段 | 描述 | | | ---- | ------------------------------------------------------------ | ----• 网络名称与更新的管脚名称相同。 |• 网络中没有其他组件管脚具有与网络名称匹配的管脚名称。 |• 新网络名称不会与设计中的网络名称重复。 | | | | 左侧图形显示带有管脚名称和网络名称的芯片元件。如果更新芯片元件时满足上述条件，则会出现右侧图形。仅在选择👉此选项时发生。 | |
