第 4 章 设计与编辑基础#

阅读以下主题了解 SailWind Layout 中的设计与编辑基础知识。

数据库限制#

从 PowerPCB 4.0 开始，数据库限制有所增加。

下表显示了新旧数据库限制：

描述	PowerPCB 2 和 3 版本	PowerPCB 4 版本和 SailWind Layout
每个设计的绘图项数	16,777,216	相同
每个设计的绘图片段数	16,777,216	相同
每个设计的角点数	16,777,216	相同
每个设计的弧线数	16,777,216	相同
每个设计的文本字符串数	32,768	相同

表 51. 数据库限制

描述	PowerPCB 2 和 3 版本	PowerPCB 4 版本和 SailWind Layout
每个设计的文本长度	16,777,216	相同
每个绘图的片段数	32,768	相同
每个绘图的角点数	16,777,216	相同
每个绘图的弧线数	16,777,216	相同
每个绘图的文本字符串数	32,768	相同
每个绘图的文本长度	16,777,216	相同
每个片段的角点数	32,768	相同
每个片段的弧线数	32,768	相同
每个 PCB 封装的绘图数	32,768	相同
参考标识符字符数	15	相同
每个设计的元件数	32,768	16,777,216
每个设计的端子、过孔类型和跳线类型数	32,768	16,777,216
每个零件类型的门数	100	702
每个设计的门数	32,768	16,777,216
每个设计的管脚对数	32,768	16,777,216
每个设计的网络数	32,768	16,777,216
每个设计的字母数字管脚编号数	32,768	16,777,216
字母数字管脚编号长度	4	7
层数	30	250
电气层数	30	64
每个元件的管脚数	2000	32,768
封装名称长度	40	相同
零件类型名称长度		相同
网络名称长度	47	相同
层名称长度	31	相同

表 51. 数据库限制(续)

描述	PowerPCB 2 和 3 版本	PowerPCB 4 版本和 SailWind Layout
元件旋转精度	0.001×	相同
焊盘旋转精度	0.01×	相同
通用多边形角度精度	0.1×	相同
ASCII 文件行长度	2307	相同
属性名称长度	256	相同
属性值长度	2048	相同

表 51. 数据库限制(续)

选择过滤器#

印刷电路板的布局显示重叠的对象层和每层上密集的设计对象区域，使得难以选择所需的对象。使用选择过滤器可以帮助解决此问题。

使用选择过滤器可以指定对象类型甚至选择对象的层。选择过滤器有两个选项卡：对象和层。作为快捷方式，您还可以使用快捷菜单上提供的预设选择过滤器设置。

有三种使用选择过滤器的方法。更多信息请参阅本节中的主题。

使用选择过滤器快捷方式过滤选择 在选择过滤器中按对象类型过滤选择 在选择过滤器中按层过滤选择

使用选择过滤器快捷方式过滤选择#

使用选择过滤器快捷方式可以快速设置选择过滤器以选择设计中的项目。

🏃‍♂️‍步骤

1. 确保设计中当前未选择任何内容。如果已选择某些内容，快捷菜单将不会显示选择过滤器预设。要清除设计中的选择，请执行以下操作之一：

   • 右键单击并单击取消弹出菜单项。

   • 如果可能，在板区域外的设计空间空白区域单击，因为您可能会意外选择板区域内的透明对象。

2. 右键单击并单击其中一个选择过滤器预设。

👀‍结果

在选择过滤器对话框中，根据您选择的预设选中相应的复选框。

在选择过滤器中按对象类型过滤选择#

使用选择过滤器的对象选项卡指定您希望在设计中能够选择的对象类型。

1. 单击编辑>过滤器菜单项。

2. 在选择过滤器对话框中，在对象选项卡(第 1710 页)上，通过选择适当的对象类型复选框来选择设计和绘图项目。



   TIP

   您可以使用全部或无按钮快速选择或清除所有复选框。

3. 单击关闭。

4. 在设计中选择您的项目。

在选择过滤器中按层过滤选择#

使用选择过滤器的层选项卡指定您希望在设计中能够选择对象的层。

🏃‍♂️‍步骤

1. 单击编辑>过滤器菜单项。

2. 在选择过滤器对话框中，在层选项卡(第 1708 页)上，通过选择适当的层复选框从层列表中选择层。



   TIP

   您可以使用全部或无按钮快速选择或清除所有复选框。

3. 单击关闭。

4. 在设计中选择您的项目。

对象选择#

大多数设计工作涉及添加、修改和删除项目。SailWind Layout 提供了多种选择项目的方式和两种编辑项目的方式。

您可以先选择要编辑的对象(第 1842 页)然后选择命令，选择模式；或者您可以先选择命令然后选择要编辑的对象，动词模式。

动词模式将命令附加到指针，并对随后选择的任何项目执行该命令。使用动词模式的优点是它会自动将选择过滤器设置为响应活动命令的项目。

有几种选择对象的方式：

• 一次一个

• 一次多个对象

• 区域内的所有对象

• 相同类型的所有对象

单个对象选择

要选择单个对象，指向该对象并单击。该对象被选中并高亮显示。任何先前选中的对象不再被选中。如果您单击设计空间空白处，所有先前选中的对象都不再被选中。

但由于您可能会单击透明设计对象并选择它，右键单击并单击取消弹出菜单项以取消选择任何选中的项目。

多个对象选择

要选择多个对象，按住 Ctrl 键同时依次单击每个项目。或者，您可以拖动选择区域围绕多个对象，根据您在选择过滤器(第 114 页)中的设置，选择区域内的所有内容都将被选中。

从一个角开始拖动到对角线的另一个角。当您释放按钮时，矩形中包含的所有对象都被选中。如果对象先前未被选中，则将其添加到所选对象集中。如果对象先前已被选中，则将其从所选对象集中移除。

您可以通过按住 Ctrl 键同时单击来向选择添加其他对象或从选择中移除对象。

选择技巧

如果您尝试在密集或拥挤的区域中选择对象，请使用选择过滤器禁用其他项目进行选择或使用循环命令。有关说明，请参阅"循环拾取"。或者，您可以进行区域选择，然后右键单击选择选择列表菜单项。详情请参阅"通过选择列表选择对象"。

您可以单击编辑>查找菜单项搜索并选择设计中的对象。更多信息请参阅"对象查找"。

项目资源管理器还使您能够选择设计对象。有关说明，请参阅"使用项目资源管理器选择设计对象"。

下表显示了如何使用 Shift 或功能键组合自动选择多个项目。

要选择的项目	键组合
管脚对(走线、连接和两个管脚)	Shift+单击走线或连接。
整个网络(走线、连接和管脚)	F6+单击走线、管脚或连接。

表 52. 使用 Shift 和功能键选择

要选择的项目	键组合
整个网络(仅管脚)	Shift+单击管脚。
多个走线段	单击第一段，然后 Shift+单击最后一段。中间的所有段都被选中。
整个绘图形状	Shift+选择边缘。

表 52. 使用 Shift 和功能键选择(续)

下表显示了如何扩展当前选中对象的选择。

要选择的附加项目	命令
从选中的管脚选择管脚对	右键单击并单击选择管脚对弹出菜单项或按 F5 键。
从选中的走线选择管脚对	右键单击并单击选择管脚对弹出菜单项或按 F5 键。
从选中的管脚选择网络	右键单击并单击选择网络弹出菜单项或按 F6 键。
从选中的管脚对选择网络	右键单击并单击选择网络弹出菜单项或按 F6 键。
从选中的走线选择网络	右键单击并单击选择网络弹出菜单项或按 F6 键。
从选中的网络选择电气网络	右键单击并单击选择电气网络弹出菜单项。

有关在两种模式下选择项目的说明，请参阅以下主题：

• 使用选择模式选择

• 使用动词模式选择

使用选择模式选择#

您可以先选择对象然后对其应用各种命令。这也称为对象模式。

1. 指向对象并单击。选中的项目高亮显示。

2. 使用以下方法之一：

   • 右键单击打开适合所选项目的命令弹出菜单。

   • 单击工具栏按钮开始命令。

   • 单击菜单命令。

使用动词模式选择#

当您先选择命令时，您只能选择活动命令适用的设计对象。

🏃‍♂️‍步骤

1. 通过单击标准工具栏上的以下按钮之一打开其中一个工具栏。每个工具栏提供一组特定的附加按钮。

   图 11. 工具栏按钮



2. 在单击按钮之前按 Esc 键确保未选择任何内容。如果在单击按钮时已选择某些内容，则命令将作用于已选中的项目。

3. 单击新打开工具栏上的一个按钮。命令附加到指针，状态栏显示命令名称。现在您可以将命令应用于您选择的对象。当您将指针移动到工作区时，指针上会出现一个小 V，显示所选命令处于活动状态 - 指针处于动词模式。

4. 选择要执行活动命令的对象。对象是设计中的一个独立项目，例如走线段或零件。单击选择按钮取消命令。某些命令适用于区域选择(多个项目)。例如，移动命令或总线布线命令。

示例

在设计工具栏上，单击旋转按钮。小 V 附加到工作区内的指针上。选择一个元件。元件处于旋转模式。指示新方向或按 Esc 键取消旋转。

循环拾取#

当您无法轻松选择所需对象因为多个对象占据同一位置时，请使用循环拾取。

1. 将指针移动到要选择的对象上并单击。

2. 如果未选择正确的对象，请按 Tab 键。或者，您可以单击标准工具栏上的循环按钮，或单击编辑菜单上的循环，或右键单击并单击循环弹出菜单项。这些操作中的任何一个都会取消选择当前选中的对象，并在拾取半径内的相同位置选择一个新对象。

3. 您可以继续单击循环按钮，在当前指针位置的所有对象之间循环选择。

通过选择列表选择对象#

选择列表显示当前以图形方式选择的内容，从中选择您想要的目标对象。在密集或拥挤的区域中选择对象时，这是一种更高效的选择方式。

🏃‍♂️‍步骤

1. 在设计密集区域进行区域/多重选择以包含您的目标对象。

2. 右键单击，并单击选择列表弹出菜单项。

3. 选择列表对话框打开并列出工作区中当前选择的所有对象。

4. 通过选中条目复选框在列表中选择目标对象，这些对象将同时在工作区中高亮显示。您还可以：

   • 向列表中添加其他设计对象：按住 Ctrl 键同时单击。

   • 通过单击移除从列表中移除选中的项目。



     WARNING

     要清除列表，您也可以在工作区的空白区域单击。

   • 按名称过滤对象：在名称框中键入通配符或表达式，然后按 Enter 键或单击过滤。如果不想用过滤器限制结果，可以键入*(星号)显示所有项目。

   • 通过单击适合视图将选中的对象适合工作区。

   • 通过单击导出将当前列表内容导出到本地 CSV 文件。

有关特定参数描述，请参见表 200。

5. 关闭对话框。

选择形状中的缝合过孔#

当您处理设计中的过孔时，您可能希望选择形状中的所有缝合过孔以修改它们。您可以选择铜或铜平面轮廓内的所有缝合过孔。

1. 选择铜或铜平面轮廓。

2. 右键单击并单击选择缝合过孔弹出菜单项。

隔离缝合过孔选择#

隔离缝合过孔未连接到任何填充轮廓或铜区域。您可以通过选择它们来定位这些过孔。您可以选择整个设计中的所有隔离缝合过孔，或仅选择与特定网络关联的隔离缝合过孔。

搜索隔离缝合过孔会忽略与 CAM 平面层的连接。

• 选择设计中的所有隔离缝合过孔 未选择任何对象时，在设计区域中右键单击并单击选择隔离缝合过孔弹出菜单项。

• 选择与网络关联的隔离缝合过孔 选择一个网络，然后右键单击并单击选择隔离缝合过孔弹出菜单项。

运行选择报告#

选择报告是确定您在设计中选择了所有内容的快速方法。此报告是确保您正在移动和编辑确切所需内容的绝佳方式。

🏃‍♂️‍步骤

1. 选择多个类型的对象。

2. 右键单击并单击选择报告弹出菜单项，或单击视图>选择报告菜单项。

👀‍结果

report.rep文件在您的默认文本编辑器中打开，并显示此时您在设计中已选择的所有内容。

对象查找#

使用查找对话框通过参考标识符、零件类型、线宽或其他方面查找和选择单个或多个对象。

查找工作方式有两种，取决于您的选择模式(第 115 页)：

• 选择模式 查找忽略选择过滤器(第 114 页)设置，并选择您要求它选择的任何内容。

• 动词模式 查找仅查找对动词模式有意义的项目。

一些"查找依据"命令提供了更复杂的查找命令。

按属性查找 按禁止区域查找 查找字体 按物理设计重用查找 按测试点类型查找 按热属性查找 按填充轮廓查找 按隔离填充轮廓查找

按属性查找#

您可以按属性名称或属性值查找对象。

🏃‍♂️‍步骤

1. 单击编辑>查找菜单项。查找对话框打开。

2. 在"查找依据"列表中，单击属性。设计中的属性列表出现在属性列表框中。

3. 要过滤属性，请在属性列表中选择一个属性或在值框中键入通配符或表达式并单击应用。当您单击一个属性时，属性值出现在右侧的列表框中。您可以选择多个属性。

4. 您可以从属性值框中选择一个或多个值。

5. 单击确定应用在操作列表中选择的操作。

按禁止区域查找#

查找禁止区域时，可以按限制类型进行排序。

🏃‍♂️‍步骤

1. 单击编辑>查找菜单项。查找对话框打开。

2. 在"查找依据"列表中，单击禁止区域。设计中的限制类型列表出现在左侧的限制框中。

3. 要过滤禁止区域，请在值框中键入通配符或表达式并单击应用或单击限制类型。如果选择元件高度限制，可用高度列表出现在右侧的列表框中。

4. 单击确定应用在操作列表中选择的操作。该操作应用于具有所选限制的所有禁止区域。

查找字体#

使用查找对话框查找设计中的标签或文本字符串中的字体。当您将其与选择操作结合使用时，可以使用属性对话框设置新字体或字体样式。

🏃‍♂️‍步骤

1. 单击编辑>查找菜单项。查找对话框打开。

2. 在"查找依据"列表中，单击标签字体或文本字体。

3. 在文本字体框中，单击要查找的一个或多个字体。该列表包括设计中的所有字体。一旦选择文本字体，样式区域将填充设计中使用的字体样式列表。

4. 在样式区域中，单击要查找的一个或多个样式。该列表包括设计中的所有字体样式。

5. 单击确定应用在操作列表中选择的操作。

按物理设计重用查找#

您可以使用查找对话框按重用类型或重用名称查找重用对象。

🏃‍♂️‍步骤

1. 单击编辑>查找菜单项。查找对话框打开。

2. 在"查找依据"列表中，单击重用类型。设计中的重用类型列表出现在左侧的列表框中。

3. 要过滤重用，请在值框中键入通配符或表达式并单击应用或单击重用类型。重用名称(类型的每个实例的名称)列表出现在右侧的列表框中。

4. 单击确定应用在操作列表中选择的操作。

按测试点类型查找#

使用查找对话框查找设计中的测试点类型。

🏃‍♂️‍步骤

1. 单击编辑>查找菜单项。查找对话框打开。

2. 在"查找依据"列表中，单击测试点类型。

3. 在测试点类型框中，单击以通过过孔、元件管脚或网络进行搜索。对话框右侧列表框的内容会根据您的选择而变化。下表显示了对于每个可用选择，列表框显示的内容

   选择	列表框内容
   过孔	按顺序列出和排序过孔上测试点的所有类型。
   元件管脚	按顺序列出和排序包含元件管脚上测试点的所有网络。跳线管脚被查找视为元件管脚。
   	如果设计至少有一个带有测试点属性的未使用元件管脚，名称"未使用管脚"出现在列表框底部。所有带有测试点属性的未使用管脚也会被搜索测试点。
   网络	列出所有在元件管脚或过孔上有测试点的网络。
   	如果设计至少有一个带有测试点属性的未使用元件管脚，名称"未使用管脚"出现在列表框底部。

   表 54. 测试点类型列表

4. 要过滤测试点，请在值框中键入通配符或表达式并单击应用。

5. 单击确定应用在操作列表中选择的操作。

👀‍结果

搜索结果根据当前选择是在测试点类型框中还是在其右侧的框中而有所不同。如果您选择了一个类别，则找到该类别的所有对象，但如果在该类别右侧的框中选择了特定项目，则仅找到该项目。

按热属性查找#

查找按其内焊盘大小排序的热焊盘。

1. 单击编辑>查找菜单项。查找对话框打开。

2. 在"查找依据"列表中，单击热属性。

3. 要过滤属性，请在值框中键入通配符或表达式并单击应用。

4. 在内尺寸框中，选择一个内焊盘大小。右侧的列表列出了使用以下格式的热焊盘细目：外径/辐条数/辐条宽度/旋转格式。

5. 单击确定应用在操作列表中选择的操作。

按填充轮廓查找#

查找您想要删除的小铜平面填充轮廓。

🏃‍♂️‍步骤

1. 单击编辑>查找菜单项。查找对话框打开。

2. 在"查找依据"列表中，单击填充轮廓。

3. 在值字段中键入铜平面区域的大小，以当前设计单位的平方为单位。选择所有大小相等或更小的铜平面区域。例如，您的当前设计单位为密耳。要选择所有小于两平方密耳的铜平面区域，请在值框中键入 4。

4. 单击确定。

5. 按 Delete 键。

按隔离填充轮廓查找#

定位已从主平面区域隔离但仍属于同一网络名称的铜平面区域。通常，清除太靠近铜平面轮廓边缘的障碍物会导致铜平面隔离。

1. 单击编辑>查找菜单项。查找对话框打开。

2. 在"查找依据"列表中，单击隔离填充轮廓。未分配网络名称的铜平面区域不被视为隔离；它们被排除在此操作之外。

3. 单击确定。

4. 按 Delete 键。

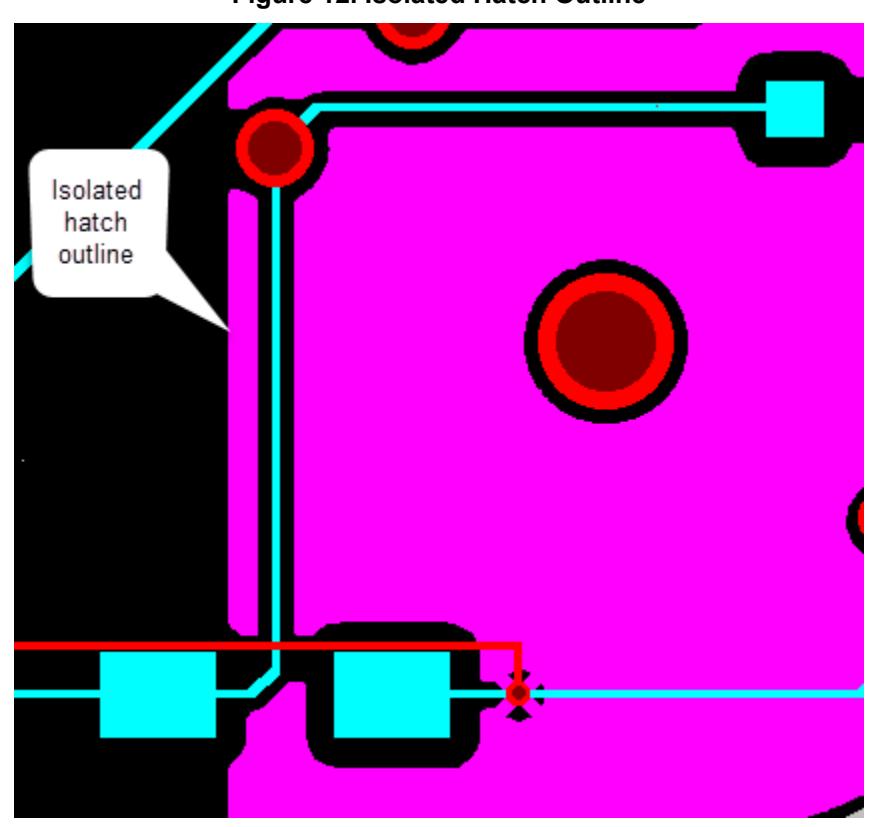

图 12. 隔离填充轮廓

高亮显示对象#

您可以在不对对象执行操作的情况下高亮显示它。

🏃‍♂️‍步骤

1. 选择要高亮显示的对象。

2. 单击编辑>高亮显示菜单项以将对象显示为高亮显示。

   来自显示颜色设置对话框的高亮显示颜色应用于高亮显示的对象。

   如果您随后选择了该对象，它将失去高亮显示。

3. 要从对象中移除高亮显示，请选择该对象并单击编辑>取消高亮显示菜单项。

测量#

您可以使用两个无模式命令测量设计中的间隙距离或对象。

使用快速测量#

使用 Q 无模式命令使用动态标尺或测量棒进行测量。

🏃‍♂️‍步骤

1. 将指针定位在测量的起始位置。在不移动指针的情况下，键入 Q 无模式命令(第 83 页)然后按 Enter。

2. 向任何方向移动指针，绘制一条线指示测量的跨度。移动鼠标指针时显示三个测量值。

   • dx 显示沿 x 轴的增量测量值。

   • dy 显示沿 y 轴的增量测量值。

   • d 显示起点和终点之间的欧几里得增量测量值。

3. 完成后，按 Esc 键退出快速测量模式。

使用快速长度#

使用 QL 无模式命令测量您在设计中选中的布线对象。

🏃‍♂️‍步骤

1. 在设计中选择一个网络、管脚对或一个或多个布线段。

2. 键入 QL 无模式命令(第 83 页)然后按 Enter 键。所选布线对象的测量值在打开的layout.err报告文件中给出。

剪切、复制和粘贴命令#

像在任何其他 Windows 软件中一样使用剪切、复制和粘贴命令。您可以重复粘贴相同的副本；它保留在剪贴板上，直到您用新的复制或剪切操作覆盖它。您还可以粘贴到不同的设计中。

虽然剪切、复制和粘贴命令的功能与 Windows 操作系统中的预期相同，但这些命令在特定情况下也有独特的功能：

• 剪切、复制和粘贴支持属性 当您剪切、复制或粘贴对象时，它们的属性也随之剪切、复制和粘贴。属性标签也随其分配的对象一起剪切、复制和粘贴。

• 剪切、复制和粘贴也支持物理设计重用 您一次只能复制一个物理设计重用。当您复制一个物理设计重用并将其粘贴到不同的设计中时，将重用文件与当前设计进行比较以检测可能的参考标识符、层、封装和网络名称冲突。此比较还将检测其他错误和警告，如"添加物理设计重用的过程"中所述。

• 剪切、复制和粘贴组 当您粘贴一个组时，可能会在其中一个走线复制对话框中出现错误。更多信息请参阅"走线复制对话框"主题。组编辑选项(第 1503 页)也会影响这一点。

• 粘贴 您只能在 DRC 关闭模式下粘贴项目。

• 仅复制走线、走线和过孔或仅布线管脚对 当您选择并复制走线或走线和过孔组合时，您开始一个专门的操作，立即将所选布线的副本附加到指针，并允许您通过鼠标单击重复粘贴。此功能绕过粘贴命令，自动将设计对象添加到指针，并允许您在启用设计规则检查的情况下粘贴。

• 捕获区域为位图图像 您可以使用编辑>复制为位图菜单项定义一个矩形区域，从中将图形信息作为位图图像复制到剪贴板，您可以在其他文件和文档中使用。有关说明，请参阅"复制位图"。

• 在 ECO 模式下复制和粘贴 任何会强制更新网表或零件列表的设计添加都必须在 ECO 模式下进行。使用 ECO 选项对话框定位和定向*.eco*文件。如果缓冲区中有内容不在当前零件列表或网表中，并且您尝试在 ECO 模式外粘贴，SailWind Layout 会提示您进入 ECO 模式以完成粘贴。

• 复制多重选择 您可以使用选择矩形复制和粘贴多重或混合选择，或不同层上的不同项目类型。您还可以构建扩展选择。例如，您可以使用选择矩形复制 SMD 零件、其过孔扇出和分配给文档层的关联尺寸项目。您只能选择屏幕上显示的项目。您可以将选中的项目复制到剪贴板，保留它们的层和相对位置。

• 粘贴多重选择 当剪贴板包含一些 ECO 和一些非 ECO 注册项目的多重选择时，粘贴操作会根据您是否处于 ECO 模式而有所不同。如果您在 ECO 模式下粘贴，则可以粘贴所有项目。零件参考标识符按顺序添加。如果您不在 ECO 模式下，则只能粘贴非 ECO 注册项目。

删除命令#

与复制和粘贴操作一样，删除命令对您是否处于 ECO 模式很敏感。当 ECO 工具栏未打开时，您可以按 Delete 键取消选择选中的段、管脚对或网络，保持连接不变。

当 ECO 工具栏打开时，您可以使用 Delete 从设计中完全移除零件或网络。您可以正常移除任何非 ECO 项目，如铜、线或文本。您也可以正常取消布线已布线的走线。如果您删除一组 ECO 和非 ECO 项目，或组合的 ECO 项目(零件和管脚对或网络)，将依次出现确认提示，每个项目一个。

复制位图#

定义一个矩形区域以将图形信息复制为位图图像。然后您可以切换到另一个应用程序，例如 Microsoft Word，并使用粘贴命令将位图插入文档中。

🏃‍♂️‍步骤

1. 单击编辑>复制为位图菜单项。

2. 区域选择(第 118 页)要复制的区域。矩形中的所有可见项目，包括背景、点网格和颜色，都被复制。

3. 打开您想要放置位图的应用程序并粘贴以放置图像。

对象捕捉#

当您使用 Q(快速测量)无模式命令、执行任何绘图修改或执行任何元件放置命令时，您可以捕捉到指定类型的对象而不是捕捉到网格。

这包括：

• 添加新的绘图形状(任何类型)

• 修改现有的绘图形状(移动角或边)

• 向现有绘图形状添加新角

• 分割现有绘图形状的边

• 移动整个绘图形状或形状组

• 添加新元件

• 添加新缝合过孔

• 移动元件或过孔

• 在封装编辑器中添加端子

• 在封装编辑器中移动端子

在所有这些过程中，捕捉到对象菜单项和对象类型的捕捉到子菜单可以在弹出菜单中找到。您还可以使用 OS 无模式命令或对象捕捉选项(第 1540 页)控制对象捕捉。

您可以在对象捕捉选项(第 1540 页)中启用标记显示以指示不同类型的捕捉点。

如果指针在捕捉半径内且为设计网格启用了捕捉到网格，则捕捉到对象优先于捕捉到网格。

如果捕捉半径附近有多个对象类型，则选择优先级最高的对象类型。优先级的顺序是对象类型在对象捕捉选项(第 1540 页)中出现的顺序。如果有冲突，您可以随时过滤出要捕捉到的对象类型。

只要设计中的以下设计对象可见，您就可以捕捉到它们上的点：

• 绘图项目(2D 线、铜、禁止区域、板轮廓、尺寸线)

• 管脚

• 过孔

• 元件
