第 2 章 用户界面#

SailWind Layout 界面包含用于访问命令和设置的标准菜单和按钮。

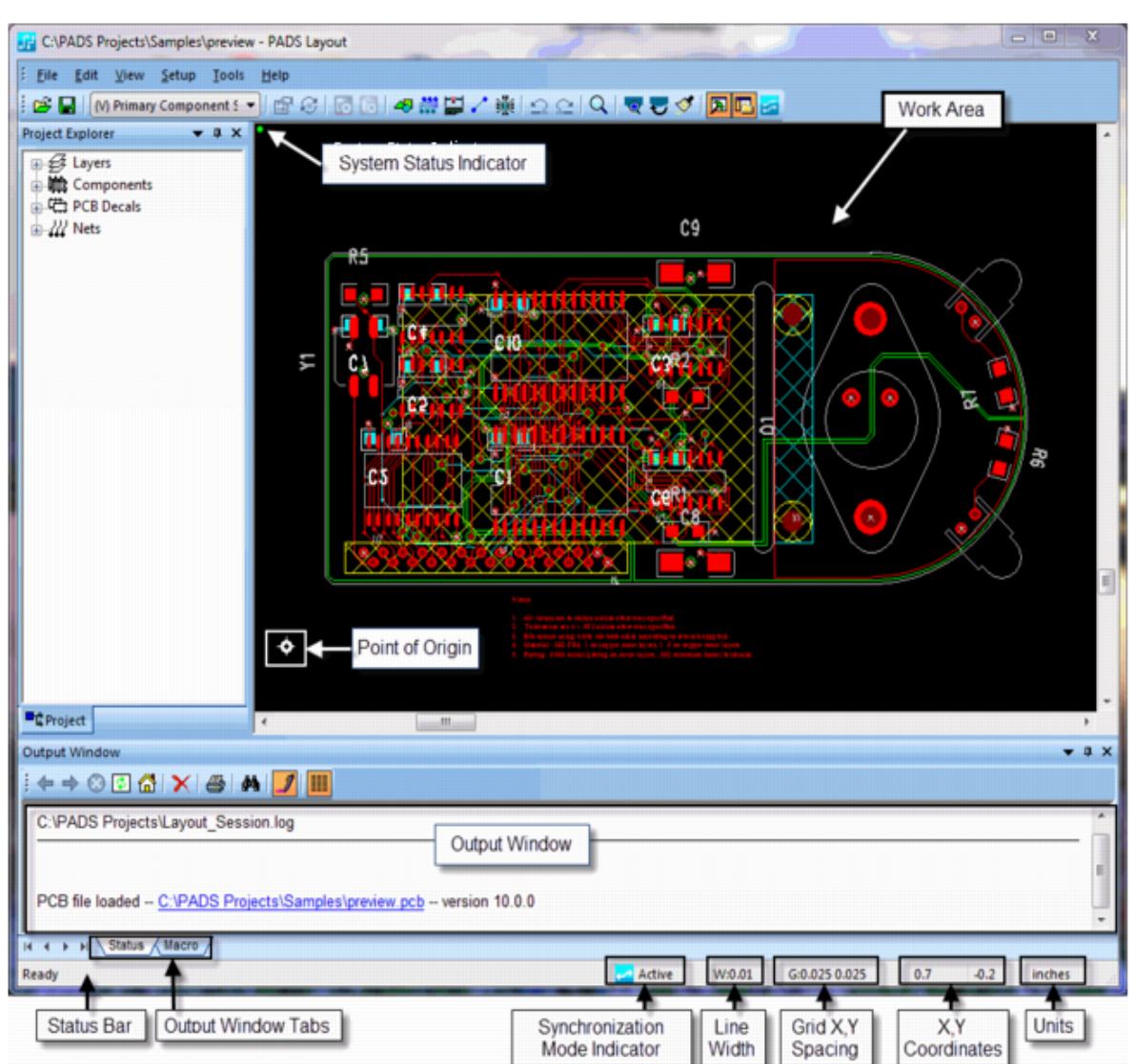

用户界面元素#

以下描述 SailWind Layout 界面元素。

表 1. GUI 元素

元素	描述
标题栏	显示应用程序图标、文档名称和应用程序名称点击应用程序图标可打开 Windows 标准控制菜单，包含应用程序窗口操作命令
	文档名称会反映当前文档状态。例如：- 未加载设计文件时显示"Untitled - SailWind Layout"- 加载设计文件后显示文件路径、名称和扩展名(.pcb)
菜单栏	列出 SailWind Layout 命令。菜单同时显示相应的命令图标、访问键和
	快捷键。当命令以省略号()结尾时，表示需要额外信息完成命令
标准工具栏	包含打开/保存设计、更改视图、重绘以及访问绘图、设计、尺寸标注、ECO 和 BGA 工具栏的命令
工作区	输入所有设计信息的区域称为工作区。工作区包含两个编辑器：- Layout 编辑器：打开 SailWind Layout 时显示- PCB 封装编辑器：通过工具菜单启动，用于创建/编辑封装最大工作区为 56×56 英寸正方形，可设置为英寸、密耳或公制单位。通过"全局选项"设置测量单位。工作区可按 X/Y 或水平/垂直网格划分，最小点间距为 0.00001 英寸。X/Y 值可单独设置，在"选项"对话框的"网格"选项卡中称为设计网格
状态栏	显示命令名称或所选连接、走线、元件的信息。所选走线所在层显示在状态栏上
系统状态指示灯	在工作区左上角显示应用程序处理状态：- 绿色：系统空闲/准备就绪- 红色：系统不可用(处理中或工作区无法接收用户输入，如 CAM 模式)
原点	0,0 坐标位置。X/Y 坐标从此点计算。新建文件时默认绘图格式以中等放大倍数居中显示，原点(0,0 点)位于左下角，显示为白色大圆点。移动光标时，其相对于原点的位置显示在 X/Y 坐标区域，数值按设计网格倍数变化
布局-布线同步模式指示器	显示 SailWind Layout 和 SailWind Router 是否处于同步模式，并指示哪个程序是活动的
走线/线宽	显示当前线宽设置
设计网格 X/Y 间距	显示设计网格设置。移动对象或使用绘图命令时，网格读数会被从命令开始时的光标选择点计算的 Delta X 和 Y 读数取代。负数表示左/下方向
X/Y 坐标	显示光标距 0,0 的水平距离(x 坐标)。使用极坐标网格时也显示极半径显示光标距 0,0 的垂直距离(y 坐标)。使用极坐标网格时也显示极角度
单位	显示设计中使用的当前单位(密耳、毫米、英寸)

平移概述#

有多种方式可以在设计中平移视图。最有效的方法是使用鼠标中键或中键滚轮。

• 基于指针位置居中视图 指向工作区中要居中的位置，点击中键或按 Insert 键。屏幕将以所选点为中心重绘设计。

• 动态平移工作区 按住 Alt 键和中键，向所需方向拖动指针。释放中键固定视图位置。

• 基于设计区域缩略图移动视图 在状态窗口(第 1733 页)点击设计缩略图可居中并平移至该区域。

• 垂直/水平滚动 使用指针和滚动条，或使用鼠标滚轮垂直滚动，按住 Shift 键同时使用滚轮可水平滚动。

• 水平/垂直移动半屏 开启 NumLock 后使用数字键盘方向键。

• 按网格单位移动 NumLock 关闭时使用方向键。

缩放概述#

最有效的缩放方式是使用鼠标中键。还可通过快捷键缩放到板框、所有设计项范围或选定项。

缩放方式包括：

• 缩放到板框 按 Ctrl+B，或点击标准工具栏板框按钮，或点击视图菜单板框，或按 Home 键。缩放到工作区中心板框。

• 缩放到所有设计项范围 按 Ctrl+Alt+E，或点击标准工具栏范围按钮，或点击视图菜单范围。缩放到适合所有对象(包括板框外)的工作区视图。

• 缩放到选定项 选择设计对象后按 Alt+Z，或点击视图>选择菜单项。所选对象将居中显示。

  或在项目资源管理器窗口右键点击缩放到选择弹出菜单项，然后点击组件、PCB 封装或网络。需确保项目资源管理器中的右键>允许选择菜单项已勾选。

• 用中键定义区域缩放 指向目标缩放中心，按住中键对角线向上拖动定义边界框。释放鼠标完成缩放，缩放比例随光标显示。

• 从角落缩放 按住 Shift 键同时用中键拖动可实现从角落缩放。

• 用中键定义区域缩小 指向目标中心，按住中键对角线向下拖动。中心框表示当前视图大小，外扩框表示新视图比例。

• 两键鼠标缩放 点击标准工具栏缩放按钮(切换模式)，左键功能同中键，右键缩小。点击缩放按钮或按 Esc 退出缩放模式。

• 用鼠标滚轮缩放 按住 Ctrl 键同时滚动滚轮。

• 键盘缩放 数字键盘 5 键(NumLock 开启)进入缩放模式；PageUp 放大；PageDown 缩小。

设计原点与工作区#

设计空间尺寸为 56×56 英寸。新设计默认原点位于整体工作区的-18",-18"位置。将原点保持在此位置有助于将原点定位在板框左下角，但也可更改原点位置。

更改原点位置时，会收到基于旧原点位置的新位置提示信息，同时提供基于工作区中心点的坐标。通过设计空间中心点坐标(-28"到+28"的 x/y 轴范围)，可根据板尺寸要求判断是否达到设计空间限制。

点击设置原点#

使用指针设置设计原点位置。

🏃‍♂️‍步骤

1. 设置>设置原点

2. 点击新原点位置。系统提示接受新原点，并给出基于原始原点网格的新原点坐标。

设置精确原点位置#

可将原点设置为以下精确位置：元件原点、管脚、绘图角、过孔、文本、圆心或线(弧)交点。

1. 选择要作为新原点的对象上的点

2. 点击设置>设置原点菜单项。或使用第 83 页的 SO 无模命令，该命令还允许设置设计空间的绝对坐标。

显示重绘#

当出现对象残留或不存在对象的轮廓时，可强制从显卡执行完整全屏重绘。点击标准工具栏重绘按钮。

设计视图循环切换#

每次更改设计工作区视图时，SailWind Layout 会记录视图。可通过平移和缩放工作区循环切换已创建的视图。

🏃‍♂️‍步骤

1. 更改工作区视图

2. 返回上一视图：点击视图>上一视图

3. 恢复原始视图：点击视图>下一视图

保存和恢复视图#

如需频繁查看设计区域，可保存设计视图并快速恢复，无需每次平移和缩放。最多可保存 9 个视图(PCB 封装编辑器中不可用)。

🏃‍♂️‍步骤

1. 平移并设置要保存视图的缩放级别

2. 点击视图>保存视图，打开保存视图对话框

3. 点击捕获

4. 在"捕获新视图"框中输入名称并点击确定

👀‍结果

视图名称出现在视图菜单底部供快速选择。也可点击视图>保存视图管理视图列表，删除不再需要的视图。保存视图对话框在设计区域缩略图中用蓝色方块显示当前视图，红色方块显示选定视图名称。

软件启动选项#

可使用命令行开关控制 SailWind Layout 初始配置。这些开关可打开文件、启动宏和记录会话。可组合使用多个命令行选项。

将命令行开关添加到开始菜单快捷方式(参见"为快捷方式添加启动选项")。

选项	描述
文件完整路径	启动 SailWind Layout 时打开指定设计文件。输入完整路径，文件名前不要使用正斜杠(/)，含空格的文件夹/文件名使用双引号。例如："SailWind_Folder\SailWind 版本\Samples\preview.pcb"注：SailWind_Folder 是 SailWind 根目录；version 表示软件版本
/BMW[=缩写]	([]表示可选文本)打开基本媒体向导(注意大小写)，用于开始记录会话日志或将先前会话日志转换为可由基本日志测试重放的媒体。例如输入/BMW 或/BMW=xx(xx 为缩写)。要为当前会话创建媒体文件，使用第 83 页 BMW 无模命令(与 BLT 无模命令关联，BLT 是日志测试，用于查找和运行 BMW 创建的会话媒体)。详情参见"输入无模命令"
/dotest	对打开的每个文件运行完整性测试
/l	启动时自动打开上次打开的文件
-log:<完整路径>	在指定位置将会话记录为宏文件确保在\SailWindPCB.exe 和-log 命令间有空格，含空格的路径使用双引号。例如：-log:"C:\SailWind Projects\mymacro.log"
/M<宏文件>	指定默认宏文件(注意 M 必须大写)。宏必须位于\SailWind Projects 文件夹/m<宏名称> — 运行/M 指定的默认宏文件中的子程序或函数宏。例如要运行 user1.mcr 文件中的 SubMacro 宏，输入/Muser1.mcr /mSubMacro如需启动不在\SailWind Projects 文件夹的宏，参见/run 命令行选项
/nc	启动时不显示包含版权信息的启动画面
/NTL	禁用真实层关联(注意 NTL 必须大写)使用 Flip Side 时，层属性不会随元件移动到新层。默认启用 TrueLayer，会将层定义随元件移动到板对面元件构建时指定"安装侧"和"对面侧"层用于电气对象，更具体的层用于文档对象。例如表面贴装封装的焊盘放在通用的"安装侧"层，而丝印信息放在更具体的"丝印顶层"默认启用 TrueLayer 功能，当将表面贴装元件从顶层移动到底层时，放置在丝印顶层、阻焊顶层、钢网顶层和装配图顶层的文档信息会自动翻转并关联到丝印底层、阻焊底层、钢网底层和装配图底层，无需重新设计元件或分别设计顶/底安装元件详情参见"TrueLayer 和层关联"
/run=[完整路径]	启动时运行指定宏。确保在"SailWindPCB.exe"和"-run"命令间有空格。路径含空格时使用双引号。例如：/run="C:\SailWind Projects\Samples\mymacro.mcr"
/s<完整路径>	启动时运行 Basic 脚本。文件名含空格时使用双引号。例如：/s"C:\SailWind Projects\Attributes to Excel.bas"

为快捷方式添加启动选项#

可在快捷方式属性中添加各种启动选项，例如启动时自动打开特定项目。

1. 在快捷方式属性中点击路径名框

2. 按 End 键，按空格键，然后输入要使用的命令行开关。含空格的字符串用双引号""括起。指定启动文件时不要在文件名前使用/。可指定多个命令行开关。例如要使用preview.pcb启动程序的命令行可能如下：

"\<安装目录>\<版本>\Programs\SailWindPCB.exe" "C:\SailWind projects\Samples\preview.pcb"

禁用更新检查#

如不希望自动检查新版本，可禁用"检查更新"功能。可随时重新启用或手动检查更新。

🏃‍♂️‍步骤

1. 点击帮助>检查更新

2. 在检查更新对话框，选中"禁用'检查更新'功能"复选框

输入无模命令#

可随时使用弹出窗口命令行中的缩写命令设置或更改某些设置和应用命令。许多无模命令复制了菜单命令和选项设置，也有许多无模命令可激活其他位置无法访问的独特命令。

🏃‍♂️‍步骤

1. 输入第 83 页的无模命令(命令与参数间用空格)。例如：N GND 或 GD 50

2. 按 Enter 键

项目资源管理器#

项目资源管理器显示设计层、元件、PCB 封装和网络的层次结构。更新设计时，层次结构会自动反映变化。打开设计可访问其元件、PCB 封装和网络的层次结构(PCB 封装编辑器中不可用)。

使用项目资源管理器选择设计对象#

可设置 SailWind Layout 使在项目资源管理器中选择设计对象时在工作区中同时选中。

🏃‍♂️‍步骤

1. 如项目资源管理器窗口未打开，点击标准工具栏项目资源管理器窗口按钮

2. 在项目资源管理器窗口右键点击

3. 确保允许选择弹出菜单项已勾选，如需则点击勾选

4. 在层次结构中选择设计对象(元件、PCB 封装、网络)，工作区中会同步选中

使用项目资源管理器缩放到设计对象#

可设置 SailWind Layout 使在工作区中缩放到项目资源管理器中选择的设计对象。

1. 如项目资源管理器窗口未打开，点击标准工具栏项目资源管理器窗口按钮

2. 在项目资源管理器窗口右键点击

3. 确保缩放到选择弹出菜单项已勾选，如需则点击勾选

4. 在层次结构中选择设计对象(元件、PCB 封装、网络)，整个工作区视图将显示选定对象

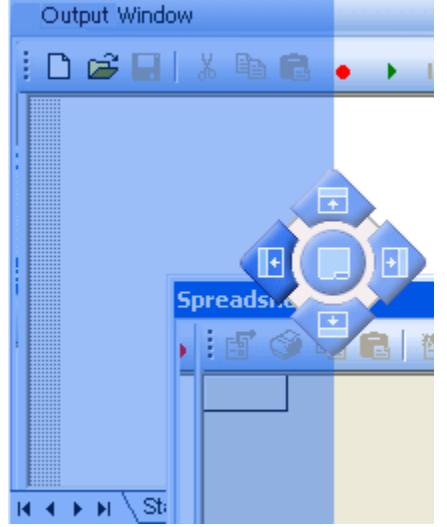

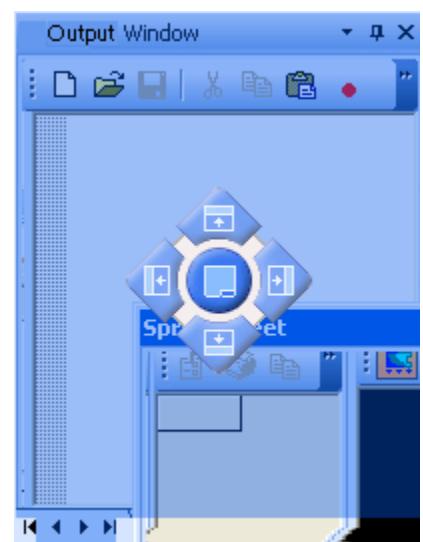

输出窗口#

用于显示报告和会话日志、宏编辑和调试。

输出窗口位于显示窗口底部，可停靠/浮动、显示/隐藏。

状态选项卡#

状态选项卡显示当前会话信息，可用于处理 HTML 文档。虽然不是 Web 浏览器，但可打开链接引用的 Internet 网页。

如状态选项卡关闭时执行任务出错，输出窗口会自动打开并激活状态选项卡。

状态选项卡可用于：

• 记录、显示和打印会话日志

• 打印和显示报告文件

• 打印和显示网页

• 打开程序文件

软件会话状态日志(出现在输出窗口的状态选项卡中)包含当前会话的所有程序输出，包括打开/保存的文件名、完整性测试结果和消息。

默认会话日志路径来自*.ini文件条目FileDir=C:\SailWind Projects*。

状态日志用不同颜色显示不同类型信息：

颜色	含义
红色	错误
绿色	警告
黑色	消息
蓝色	文件、网页和数据库对象的链接(带下划线)

表 3. 状态日志文本颜色表示

状态选项卡中的页面导航 过滤状态选项卡消息 在状态选项卡中搜索文本 打印状态日志消息 状态选项卡中的报告

状态选项卡中的页面导航#

可设置报告在默认文本编辑器中打开，也可设置在状态选项卡中像网页浏览器新页面一样显示。使用工具栏按钮可导航到上一页、下一页、刷新报告和其他页面显示，还可停止页面更新并返回到状态日志显示。

执行这些功能使用以下状态选项卡工具栏按钮：

按钮	描述
后退	显示上一页
前进	显示下一页
停止	停止页面更新
刷新	刷新报告和其他页面显示
主页	返回会话状态日志

表 4. 状态选项卡导航工具栏按钮

过滤状态选项卡消息#

可选择在状态日志中显示的消息类型。

🏃‍♂️‍步骤

1. 在输出窗口的状态选项卡日志区域右键点击，指向过滤弹出菜单项，在弹出子菜单中点击勾选以下一项或多项：

菜单项	描述
消息	显示消息(黑色文本)
警告	显示警告消息(绿色文本)
错误	显示错误消息(红色文本)
显示全部	显示所有消息类型(错误、警告和消息)

表 5. 过滤弹出子菜单项

在状态选项卡中搜索文本#

类似于文档搜索，可在状态选项卡中搜索文本。例如长时间会话后可能需要查找设计先前状态的报告，可搜索报告名称而非滚动浏览日志。

🏃‍♂️‍步骤

1. 在输出窗口的状态选项卡点击搜索按钮

2. 在查找对话框输入要查找的文本并设置其他选项(如有需要)。开始输入单词时会自动搜索并滚动到第一个匹配项高亮显示

3. 如未立即找到正确匹配项，点击下一个或上一个按钮循环查看匹配项

4. 完成后关闭查找对话框

打印状态日志消息#

可打印会话状态日志的硬拷贝以供审阅。

🏃‍♂️‍步骤

1. 在输出窗口的状态选项卡点击打印按钮

2. 在 Windows 打印对话框设置所需选项

3. 点击打印按钮

状态选项卡中的报告#

会话状态日志包含可查看和打印的报告链接(蓝色下划线文字)。虽然大多数报告在默认文本编辑器中打开，但可设计某些报告在状态选项卡中打开。

如点击链接后报告在状态选项卡而非默认文本编辑器中打开，必须使用主页按钮返回状态日志。详情参见"状态选项卡中的页面导航"。

要打印出现在状态选项卡中的报告，遵循与打印状态日志相同的说明。参见"打印状态日志消息"。

更改默认文本编辑器#

报告在默认文本编辑器中打开。可通过更改SailWindpcb.ini文件中的"Editor"条目更改 SailWind Layout 使用的默认文本编辑器。

如选择记事本作为默认文本编辑器，较长文件可能因记事本大小限制无法加载。

1. 在文本编辑器中打开SailWindpcb.ini文件。默认位于以下文件夹 —C:<安装目录><版本>\Settings

2. 在[general]部分的"Editor="后指定新文本编辑器可执行文件名。如不在 Windows 文件夹需包含驱动器和文件夹

3. 保存*.ini*文件并关闭文本编辑器

锁定文件#

SailWind 产品可帮助避免修改其他用户已打开的文件。在共享位置第一个打开文件的用户在该文件打开期间成为文件所有者；文件会锁定其他所有用户。如尝试打开已被其他用户打开的文件，会收到警告消息显示当前所有者和锁定文件的计算机名。

可选择查看文件的只读版本，但在所有者仍打开文件时无法更新。可使用主页>另存为菜单项以其他名称保存文件。

SailWind Layout 默认设置#

默认系统和设计设置(选项、颜色、规则、层堆叠、过孔、CAM 和属性)由default.asc和decaledt.asc文件预设。default.asc包含设计模式设置，decaledt.asc包含封装编辑器模式设置。

可创建自己的启动文件自定义软件启动默认值。详情参见"创建启动文件"。

软件界面自定义#

可根据工作风格和设计工作自定义软件界面。可确定要显示的工具栏、向工具栏和菜单添加项以及创建自定义工具栏、菜单和快捷键。

自定义设置随当前工作区保存，以便再次工作时所有工具栏、菜单和快捷键更改都存在。

工具栏自定义 命令和菜单自定义 工具栏和菜单内容 快捷键自定义 屏幕外观 设置界面语言 调整层列表大小

工具栏自定义#

点击工具>自定义>工具栏和菜单选项卡可创建自定义工具栏和快捷菜单。

相关信息参见"移动或复制菜单命令"。

创建自定义工具栏#

创建新的空工具栏并添加项(命令)。

1. 点击工具>自定义打开自定义对话框

2. 创建新工具栏：

   a. 在工具栏和菜单选项卡(第 1220 页)的工具栏框中点击新建按钮

   b. 输入工具栏名称点击确定

   • (空)工具栏出现在软件界面中

   • 工具栏和菜单选项卡列出新工具栏，显示为选中并启用显示(名称左侧复选框选中)

   c. 将工具栏拖动到界面中所需位置

3. 向新工具栏添加项(命令)：

   a. 点击命令选项卡

   b. 在类别列表选择菜单或工具栏名称显示特定命令，或选择所有命令。如在 SailWind Layout 特殊模式(如封装编辑器)中工作，某些命令类别不可用于自定义

   c. 在命令列表选择所需命令并拖动到工具栏

4. 完成添加命令后点击关闭

显示或隐藏工具栏#

通过显示需要的工具栏和隐藏不使用的工具栏可增加软件界面空间。也可移除不使用的工具栏，改为显示包含常用工具的自定义工具栏。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在工具栏和菜单选项卡(第 1220 页)的工具栏列表选择工具栏

3. 勾选名称左侧复选框显示工具栏，清除复选框隐藏工具栏

4. 点击关闭按钮

   TIP

   有关自定义工具栏和菜单外观的其他方法，参见"屏幕外观"。

删除自定义工具栏#

可移除或删除任何自定义工具栏。但不能删除系统工具栏。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在工具栏和菜单选项卡(第 1220 页)的工具栏列表选择工具栏

3. 点击删除按钮

重命名自定义工具栏#

可更改任何创建(自定义)工具栏的名称。但不能重命名系统工具栏。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在工具栏和菜单选项卡(第 1220 页)的工具栏列表选择自定义工具栏

3. 点击编辑按钮

4. 在工具栏名称对话框输入新名称点击确定按钮

重置工具栏为默认值#

可将一个或所有系统工具栏重置为显示默认按钮。

1. 点击工具>自定义菜单项打开自定义对话框

2. 点击工具栏和菜单选项卡(第 1220 页)

3. 重置以下之一：

   • 单个工具栏：

     • 在工具栏列表选择工具栏

     • 点击重置按钮

   • 所有系统工具栏：在工具栏区域点击全部重置按钮

命令和菜单自定义#

可自定义命令然后将命令添加到菜单或作为工具栏按钮。也可自定义菜单。

创建自定义命令#

可从已作为菜单项或工具栏按钮存在的命令创建自定义命令。选择现有命令作为新命令基础然后定义新命令属性。

也可从宏命令文件创建自定义命令。说明参见*SailWind Layout 命令参考*中的"向工具栏和菜单添加宏"。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在命令选项卡(第 1213 页)的类别列表点击菜单或工具栏名称显示特定项(命令)，或点击"所有命令"列表项

   如使宏命令(在宏文件选项卡上)可用作命令，类别列表将包含宏类别，命令列表将包含宏。详情参见*SailWind Layout 命令参考*中的"向工具栏和菜单添加宏"。

3. 在命令列表选择要作为自定义命令基础的命令，然后点击新建按钮

4. 在添加命令(第 1050 页)对话框指定新命令属性：

a. 在命令名称框输入命令名称

b. 在描述框输入自定义命令描述

c. 如原始命令关联了图像，点击使用默认图像使用相同图像，或点击选择用户定义图像使用不同图像、编辑图像或创建新图像

d. 点击确定关闭"添加命令"对话框返回自定义对话框

5. 完成所有自定义后点击关闭按钮

   TIP

   要将命令添加到工具栏或菜单，点击命令并从命令列表拖动到工具栏或菜单。

编辑自定义命令#

SailWind Layout 提供编辑创建(自定义)命令的能力。但不能编辑系统命令。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在命令选项卡(第 1213 页)的类别列表点击菜单或工具栏名称显示特定项(命令)，或点击所有命令

3. 在命令列表选择自定义命令点击编辑按钮

4. 在编辑命令对话框(第 1050 页)更改自定义命令属性：

   a. 在命令名称框输入命令名称

   b. 在描述框输入自定义命令描述

   c. 如原始命令关联了图像，选择使用默认图像使用相同图像，或点击"选择用户定义图像"使用不同图像、编辑图像或创建新图像

   d. 点击确定关闭编辑命令对话框返回自定义对话框

5. 完成所有自定义后点击关闭

删除自定义命令#

可移除或删除任何创建(自定义)的命令。但不能删除系统命令。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在命令选项卡(第 1213 页)的类别列表点击菜单或工具栏名称显示特定项(命令)，或点击所有命令

3. 在命令列表选择自定义命令点击删除按钮

4. 点击关闭

创建自定义菜单#

可创建新的空菜单然后添加项(命令)创建自定义菜单。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在命令选项卡(第 1213 页)的类别列表点击新建菜单

3. 在命令列表选择新建菜单并拖动到所需位置

   • 要创建顶层菜单，拖动新菜单到菜单栏

   • 要创建子菜单，拖动到现有菜单名上

4. 在界面中右键点击新菜单点击按钮外观弹出菜单项

5. 在按钮外观对话框的按钮文本字段输入菜单名称点击确定按钮。保持自定义对话框打开

6. 要向新菜单添加项(命令)，点击命令选项卡

7. 在类别列表选择菜单或工具栏名称显示特定命令，或选择所有命令

   如在 SailWind Layout 或 SailWind Logic 的特殊模式(如 SailWind Layout 中的封装编辑器)中工作，某些命令类别不可用于自定义。

8. 在命令列表选择所需命令并拖动到菜单

9. 完成添加命令后点击关闭按钮

工具栏和菜单内容#

可修改工具栏和菜单上的项。

向工具栏和菜单添加项#

可通过添加新按钮自定义工具栏，通过添加新命令自定义菜单。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在命令选项卡(第 1213 页)的类别列表选择工具栏或菜单名称显示特定命令，或选择所有命令

   如在 SailWind Layout 或 SailWind Logic 的特殊模式(如 SailWind Layout 中的封装编辑器)中工作，某些命令类别不可用于自定义。

3. 在命令列表选择所需命令并拖动到工具栏或菜单

   要从工具栏或菜单移除项(自定义对话框打开时)，点击项并拖动到工具栏或菜单外

4. 完成添加命令后点击关闭按钮

5. 有关自定义工具栏或菜单项文本或图像的说明，参见"自定义新工具栏和菜单项外观"

自定义新工具栏和菜单项外观#

可自定义新工具栏和菜单项的文本和图像。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在界面中右键点击新菜单项或工具栏按钮点击按钮外观弹出菜单项

3. 在按钮外观对话框更改项外观

4. 完成按钮外观对话框中的自定义后点击确定

5. 在自定义对话框点击关闭

使用自定义对话框移动或复制按钮#

使用自定义对话框重新排列工具栏按钮以满足偏好。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项。自定义对话框必须保持打开以允许这些更改

2. 移动或复制工具栏按钮：

   • 移动按钮：点击工具栏按钮拖动到同一工具栏或不同工具栏上的新位置

   • 复制按钮：点击工具栏按钮，按住 Ctrl 键同时拖动按钮将副本放置在同一工具栏或不同工具栏上

3. 关闭自定义对话框

不使用自定义对话框移动或复制按钮#

如需可通过按 ALT 键拖动移动工具栏按钮。也可通过按 ALT + CTRL 键同时拖动要复制的项来复制工具栏按钮。使用这些组合键可在不使用自定义对话框的情况下排列自定义工具栏。

1. 按住 Alt 键

2. 移动或复制工具栏按钮

   • 移动按钮：拖动工具栏按钮到同一工具栏或不同工具栏上的新位置

   • 复制按钮：拖动工具栏按钮然后按住 Ctrl 键而非 Alt 键创建按钮副本放置在同一工具栏或不同工具栏上

移动或复制菜单命令#

可使用自定义对话框自定义菜单上命令的排列。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项

2. 在主窗口点击菜单展开显示内容。自定义对话框必须保持打开以允许这些更改

3. 移动或复制菜单命令：

   • 移动命令：拖动菜单项到同一菜单或不同菜单上的新位置

   • 复制命令：按住 Ctrl 键同时拖动项创建副本放置在同一菜单或不同菜单上

4. 关闭自定义对话框

工具栏和菜单项移除#

可通过移除项和按钮自定义工具栏或菜单。使用方法取决于自定义对话框是否打开。

使用以下方法之一：

• 如自定义对话框打开，将项拖动到工具栏或菜单外。然后关闭自定义对话框

• 如自定义对话框关闭，按住 Alt 键。然后将项拖动到工具栏或菜单外

快捷键自定义#

可使用自定义对话框的键盘和鼠标选项卡创建和自定义快捷键。

要为宏分配快捷键，参见*SailWind Layout 命令参考*中的"为宏分配快捷键"。

创建快捷键#

可创建应用于特定模式的快捷键。同一快捷键根据工作模式可能有不同功能。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在键盘和鼠标选项卡(第 1214 页)的模式框选择要应用快捷键的模式。该模式的可用命令出现在命令框中

3. 在命令框选择要创建新快捷键的命令。如已存在快捷键，显示在当前快捷键框中

要替换现有快捷键，点击删除移除现有快捷键，然后为命令创建新快捷键

4. 在当前快捷键框上方点击新建按钮打开"分配快捷键对话框"(第 1106 页)

5. 创建以下一种快捷键类型：

   • 快捷键 点击"按下新快捷键"并按下要使用的键盘键。有关创建快捷键的详细规则和限制参见"键序列规则和限制"。输入新快捷键时，"分配给其他命令的类似快捷键"框中会显示类似快捷键，有助于避免新快捷键与现有快捷键冲突

   • 鼠标动作 点击"或选择指针事件"，然后选择列表框选项、鼠标按钮事件和修饰键的组合

6. 点击确定关闭分配快捷键对话框。新快捷键出现在自定义对话框的当前快捷键框中

键序列规则和限制#

SailWind Layout 在使用键序列创建快捷键时有特定限制。

第一个字符可包含以下内容(包括 Alt、Ctrl 或 Shift 修饰符)：

• 所有可打印字符包括空格和 Tab

• 所有功能键

• 扩展键：上、下、左、右、插入、删除、Home、PageUp、PageDown、End

• 数字键盘键(Num Lock 关闭时)：上、下、左、右、插入、Home、PageUp、PageDown、Del、End、/、*、+、-

• 鼠标指针事件：单击、双击、RotateForward、RotateBackward。鼠标指针事件不能与键序列组合，但允许使用 Ctrl、Alt 和 Shift 修饰符

• 后续字符可包含字母数字字符(a-z0-9)

列出可用快捷键#

可生成 HTML 格式的报表显示命令及其分配快捷键的表格。

1. 点击工具>自定义菜单项打开自定义对话框

2. 在键盘和鼠标选项卡(第 1214 页)点击报表

3. 在保存报表对话框指定文件名和位置，然后点击保存。文件超链接出现在输出窗口的状态选项卡中

删除快捷键#

删除不再需要的快捷键。也可作为更改现有快捷键的第一步删除。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在键盘和鼠标选项卡(第 1214 页)的模式框选择要删除快捷键的模式。该模式的可用命令出现在命令框中

3. 在命令列表选择要删除快捷键的命令

4. 在当前快捷键列表选择要删除的快捷键

5. 点击删除按钮

6. 完成后关闭自定义对话框

重置为默认快捷键#

可将所有快捷键恢复为默认设置。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在键盘和鼠标选项卡(第 1214 页)点击全部重置

3. 在确认对话框点击是

4. 完成后关闭自定义对话框

屏幕外观#

可通过切换工具提示外观、更改按钮图标大小、启用个性化菜单(基于使用的缩短菜单)、更改菜单显示、更改窗口和对话框的 Microsoft 视觉样式以及更改界面语言来自定义软件界面。

设置界面语言#

可更改界面文本使用的语言。SailWind Layout 支持以下语言：英语和简体中文。

🏃‍♂️‍步骤

1. 点击工具>自定义菜单项打开自定义对话框

2. 在选项选项卡(第 1218 页)的视觉样式区域的界面语言列表点击所需语言

3. 在提示"必须重新启动 SailWind Layout 才能使语言更改生效"中点击确定

4. 关闭自定义对话框

5. 重新启动 SailWind Layout

调整层列表大小#

如层名称比默认显示的更长，可更改标准工具栏上层列表的宽度。虽然可按 Alt 键移动工具栏上的按钮，但不能用 Alt 键调整层列表大小。

1. 点击工具>自定义菜单项打开自定义对话框

2. 在主界面的标准工具栏上选择层列表框

3. 使用悬停在层列表框右侧时出现在光标上的调整大小栏。按需调整大小

4. 关闭自定义对话框

窗口布局#

可自定义窗口(输出窗口、项目资源管理器窗口、标记窗口、归档导航器)在工作区中的显示方式。

具体信息参见以下子主题：

自动隐藏窗口 从当前视图分离窗口 将窗口附加到当前视图

自动隐藏窗口#

可设置窗口自动隐藏，当指针靠近时显示，移开时自动最小化。

🏃‍♂️‍步骤

1. 移动指针到要隐藏窗口的标题栏右侧

2. 点击窗口标题栏中的图钉。图钉图片变为横向。界面一侧会出现新栏，位置取决于窗口位置。例如项目资源管理器位于界面左侧时，从菜单选择自动隐藏设置后新栏出现在界面左侧。新栏包含与窗口同名的选项卡

3. 悬停在新栏中的选项卡上。窗口重新出现覆盖应用程序

4. 将指针移离窗口。窗口最小化为选项卡



   TIP

   要关闭自动隐藏功能，悬停在新栏中的选项卡上使窗口重新出现，然后反向重复步骤 1-2。

从当前视图分离窗口#

可从当前视图分离窗口(称为浮动)。浮动窗口不附加到当前视图，而是悬停遮挡后面的视图。

1. 如窗口当前设置为自动隐藏，首先关闭自动隐藏功能

2. 双击窗口标题栏。窗口分离后可移动到屏幕任何部分。要取消浮动参见"将窗口附加到当前视图"

将窗口附加到当前视图#

可将窗口附加到当前视图(称为停靠)。停靠窗口不会遮挡后面的视图。

可停靠窗口到最后停靠位置，或停靠到新位置。

停靠到最后位置 停靠到新位置 在一个窗口空间内嵌入两个窗口 在窗口内创建选项卡

停靠到最后位置#

可停靠窗口到先前停靠位置。

🏃‍♂️‍步骤

1. 选择要停靠的窗口

2. 双击窗口标题栏。窗口重新附加到界面

停靠到新位置#

使用光标停靠窗口到新位置。

🏃‍♂️‍步骤

1. 使用标题栏拖动窗口。开始拖动窗口时用户界面中会出现额外图形。在用户界面边缘会出现包含图形的箭头，如图 2 所示

   图 2. 窗口拖动图形



   屏幕中心附近会出现类似的箭头组。本步骤中忽略该组箭头

2. 拖动窗口时悬停在用户界面边缘的一个箭头上。例如悬停在用户界面左侧的箭头上。会出现沿所指向用户界面侧的透明色块，指示释放鼠标按钮时窗口将停靠的位置。例如悬停在用户界面左侧箭头时，屏幕左侧会出现色块如图 3 所示

3. 悬停在指示要停靠窗口位置的箭头上时释放鼠标按钮。窗口停靠到用户界面，其他窗口会调整大小

在一个窗口空间内嵌入两个窗口#

如需可在一个窗口空间内嵌入窗口以提高工作区效率。

🏃‍♂️‍步骤

1. 使用标题栏将窗口拖入另一个窗口。开始拖动窗口时用户界面中会出现额外图形。在要拖入的停靠窗口中心会出现包含图形的箭头组如图 4 所示。根据拖入的窗口，箭头组中心可能还有选项卡图形

   图 4. 拖动窗口—箭头组



   用户界面边缘会出现类似的箭头组。本步骤中忽略这些箭头

2. 拖动窗口时悬停在一个箭头上。例如悬停在左箭头上。沿所拖动窗口侧会出现透明色块，指示释放鼠标按钮时窗口将停靠的位置。例如悬停在左箭头时输出窗口左侧会出现色块如图 5 所示



​ 图 5. 拖动并停靠窗口

3. 悬停在指示要停靠窗口位置的箭头上时释放鼠标按钮。窗口嵌入另一个窗口内，共享原始窗口占用的空间

   TIP

   要最大化工作区，可设置这些嵌入窗口自动隐藏。Ctrl+点击其中一个窗口标题栏中的图钉，原始窗口框架内的所有窗口会自动隐藏

在窗口内创建选项卡#

在另一个窗口占用的空间内创建窗口选项卡。

🏃‍♂️‍步骤

1. 使用标题栏将窗口拖入另一个窗口。开始拖动窗口时用户界面中会出现额外图形。在要拖入的窗口中心会出现包含图形的箭头组如图 6 所示。根据拖入的窗口，箭头组中心可能还有选项卡图形

   图 6. 拖动并停靠窗口—箭头命令



   用户界面边缘会出现类似的箭头组。本步骤中忽略这些箭头

2. 拖动窗口时悬停在选项卡图形上。例如悬停在项目资源管理器窗口的选项卡上。所拖动窗口上会出现透明色块如图 7 所示，指示释放鼠标按钮时窗口将停靠的位置



   图 7. 拖动窗口—透明块

3. 悬停在选项卡上时释放鼠标按钮。窗口作为选项卡嵌入窗口内如图 8 所示。可点击每个选项卡访问每个窗口

4. 要重新排列选项卡，在选项卡行内拖动选项卡到新位置

5. 要移动嵌入窗口，将选项卡拖出嵌入的窗口，选项卡将转换回可放置到所需位置的窗口

   TIP

   要最大化工作区，可设置这些嵌入窗口自动隐藏。Ctrl+点击其中一个窗口标题栏中的图钉，原始窗口框架内的所有窗口会自动隐藏

透明视图模式#

使用透明模式可同时查看多个层上的走线。透明模式可显示当前活动层下隐藏的障碍物。

切换透明视图模式使用第 83 页的无模命令 T。

透明模式下可同时查看多个层上的走线，显示可能隐藏在当前活动层下的障碍物。透明模式开启时，会以第三种较浅颜色显示走线重叠、走线与元件轮廓重叠、铜与走线重叠。重叠颜色由分配给走线的颜色决定。透明模式关闭时不显示重叠。

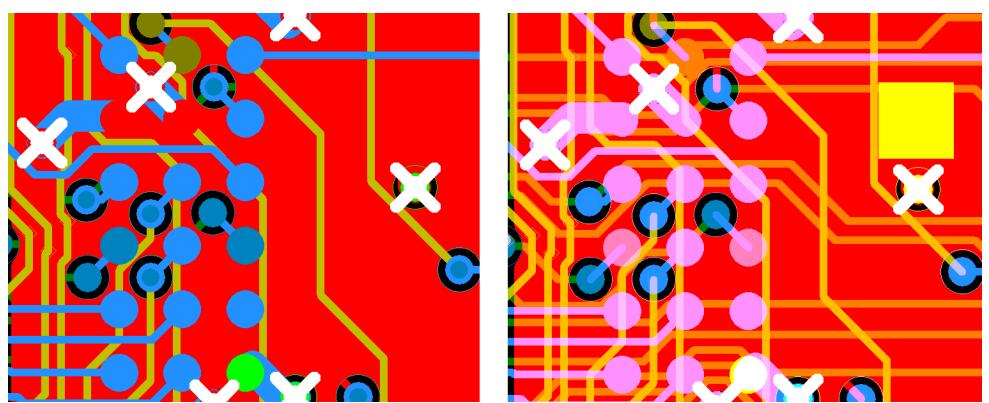

图 9. 关闭和开启透明模式的布线板

应使用透明模式检查密集布线区域或有层特定障碍的布线区域。

颜色选择与透明模式

如为走线使用较深颜色，透明效果更明显。黄色和水色等明亮颜色会减弱效果。

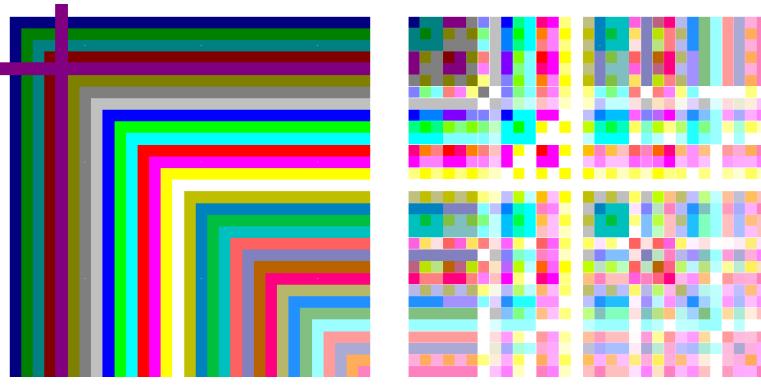

图 10. 关闭和开启透明模式的 32 色网格

轮廓视图模式#

使用轮廓模式通过将走线和焊盘显示为轮廓对象而非填充对象来加快重绘速度。走线显示为两条平行线，间距为设定的走线宽度。焊盘显示为其形状的轮廓。

切换轮廓视图模式使用第 83 页的无模命令 O。

分辨率选项

使用分辨率选项(第 83 页无模命令'OL'和'OH')可更改显示分辨率以加快大型设计的重绘。高分辨率(默认)以真实形状显示对象。低分辨率将焊盘显示为方形或矩形对象。使用的最后分辨率设置会保存，例如如设置低分辨率，选择轮廓模式会在正常视图和低分辨率模式间切换。

底部视图#

可将设计空间视图更改为从背面查看 PCB 设计。启用此底部视图有助于可视化元件布局或板背面参考标志的放置。

切换底部视图使用以下之一：

• 视图>底部视图菜单项

• 标准工具栏>底部视图按钮

• 使用第 83 页的 B 无模命令

• 按 Alt-B

整个设计空间会镜像。在底部视图中向左移动光标会导致 x 轴正向移动。

如在全局选项(第 1531 页)中启用了"活动层前置"设置，切换到底部视图时活动层保持在前。如禁用"活动层前置"设置，切换到底部视图时将看到底层在前，无论哪一层是活动的。

字体#

设计中的文本字符串和标签可使用笔画字体和/或系统上安装的系统字体。

• 可为设计中创建的每个文本字符串和标签设置字体，为每个选择选择笔画字体或系统字体。同一设计中可混合使用笔画字体和系统字体

• 可搜索用于文本字符串或标签的字体，然后打开项目属性对所有选定修改对象应用不同的字体名称和样式

• 输出到打印机和绘图仪的设计也可使用笔画字体和系统字体。选择字体时考虑：

  • 填充模式开启时，RS-274X Gerber 格式支持系统字体文本，输出为一组填充多边形。详情参见光绘仪高级设置对话框中的设置

  • RS-274D CAM 输出格式不支持系统字体。如尝试使用此输出格式与系统字体，程序会显示警告消息。如继续，系统字体将不会输出。应改用 RS-274X 格式与系统字体

  • 如设计使用系统上未安装的字体或字符集，加载文件时会自动开始字体替换过程。此过程中会要求为系统缺失的字体选择替换字体。说明参见"替换缺失字体"

  • 对不使用笔画字体语言的系统，会使用英文字体

  • 所选安装字体可提供非 ASCII 符号如+/-、欧姆和度。如选择的字符集不可用，应在符号位置显示空白或空白文本框。此时应选择系统上可用的字符集使符号显示在设计中

打开在无系统字体支持的系统上创建的现有设计时，必须为设计中的每个文本字符串或标签选择使用笔画字体或系统字体。要将现有文本或标签字体转换为其他字体，使用文本(第 1750 页)或元件标签属性(第 1603 页)对话框。为方便查找字体，使用查找对话框。
