SailWind

    移动与放置组件

    SailWind Layout 提供多种组件放置方法。

    本课内容：

    1. 预放置流程
    2. 使用移动命令放置组件
    3. 使用查找命令放置组件
    4. 使用顺序移动放置组件
    5. 使用属性对话框放置组件
    6. 尝试各种放置工具

    🙊限制

    本教程需要通用编辑许可选项。在帮助菜单中，点击👆已安装选项确认您是否可继续。

    😎前提

    如果尚未运行，请启动 SailWind Layout 并打开\SailWind Projects\Samples 文件夹中的previewrules.pcb主页。

    预放置流程

    开始放置元件前需完成以下流程。

    设置放置格栅

    1. 输入📝g50并按Enter将设计格栅设为 50 密耳
    2. 输入📝gd50并按Enter将显示格栅设为 50 密耳。显示格栅可能不可见，如需查看请放大

    分散组件

    将组件分散在板框周围使其全部可见。

    1. 工具菜单 > 分散组件
    2. 点击👆是确认分散
    3. 在视图菜单中点击👆范围使板框和所有组件适配视图

    设置网络颜色

    为+5V 网络分配颜色以辅助放置和正确定向去耦电容。

    1. 视图菜单 > 网络

    2. 在查看网络对话框中，在网络列表选择👉 +5V

    3. 点击👆添加将+5V 添加到查看列表

    4. 在查看列表选择👉 +5V

    5. 点击👆深灰色将以深灰色显示所有连接到+5V 的元件管脚和过孔

    设置网络可见性

    临时隐藏平面网络以帮助确定组件最佳位置。

    1. 仍选中✅ +5V 网络，取消勾选🔲走线及以下未布线复选框使网络不可见
    2. 在网络列表选择👉 +12V 和 GND 网络
    3. 点击👆添加将其移至查看列表
    4. 在查看列表选择👉 +12V 和 GND 网络，取消勾选🔲走线及以下未布线复选框使其不可见
    5. 点击👆确定应用可见性设置并关闭查看网络对话框

    使用移动命令放置组件

    本节将学习使用移动命令放置教程设计中的组件。组件位置已设定以便高效完成教程。

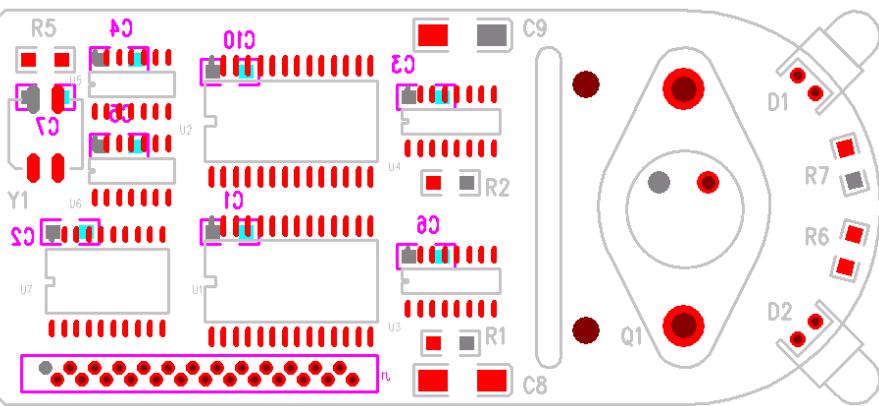

    放置预览：

    放置集成电路

    放置 IC 及其相关去耦电容。

    1. 设计工具栏按钮

    2. 移动按钮

    3. 输入📝无模命令ssu1并按Enter搜索选择👉 U1。U1 附着到鼠标且 U1 连接的所有网络出现

    4. 将 U1 放置在 X1400,Y800并点击👆放置

    5. 输入📝无模命令ssu2并按Enter搜索选择👉 U2

    6. U2 附着到鼠标后，从左到右水平移动 U2 并观察网络如何重新连接。这称为动态重连，在放置组件时很有用

    7. 输入📝无模命令s1400 1450将 U2 定位在 X1400,Y1450并按空格键放置

    8. 使用移动命令完成以下组件在各自位置的放置：

      组件移动到
      U32050 800
      U42050 1450
      U5750 1600
      U6750 1250
      U7650 800

    放置去耦电容

    使用上述操作放置去耦电容。

    1. 输入📝无模命令ssc1并按Enter搜索选择👉 C1。

      NOTE

      C1 附着到鼠标，但其网络不可见因为+5V 和 GND 网络已隐藏

    2. 要将 C1 放置在板另一侧，右键点击👆选择👉翻转面

    3. 要完成 C1 放置，将其旋转 180 度。右键点击👆选择👉旋转 90两次

    4. 将其放置在 U1 下方X1150,Y1000

    5. 重复以上步骤放置剩余电容：

      组件移动到
      C2500 1000
      C31950 1550
      C4700 1700
      C5700 1350
      C61950 900
      C101150 1650

    带禁止区的放置

    使用相同方法定位、选择👉和移动振荡器 Y1。您还将体验当存在放置禁止区时放置命令的行为。

    要求： 此时教程中 DRC 模式设为关闭。要启用放置禁止区检查，必须将 DRC 模式改为阻止。

    1. 输入📝无模命令drp并按Enter启用在线 DRC

    2. 移动激活时，输入📝无模命令ssy1并按Enter搜索选择👉 Y1。Y1 附着到鼠标

    3. 将 Y1 定位在X2050,Y1100(U3 和 U4 之间)并点击👆放置。

      NOTE

      您被阻止放置高度属性超过禁止区允许高度的组件

    4. 要旋转 Y1 90 度，右键点击👆选择👉旋转 90

    5. 将 Y1 放置在X400,Y1400

    6. 输入📝无模命令dro并按Enter禁用在线 DRC

    7. 点击👆确定确认操作

    另请参阅：在线 DRC 操作和行为在《设计验证教程》中介绍。

    使用查找命令放置组件

    您也可以使用查找命令选择👉和移动组件。查找命令提供快速搜索定位设计组件并自动应用选择👉、高亮和旋转 90 等命令的机制。

    放置连接器 J1

    使用此方法定位、选择👉和移动连接器 J1。

    1. 编辑菜单 > 查找

    2. 在查找对话框的查找依据列表选择👉参考标识符

    3. 在参考标识前缀列表选择👉J，在参考标识列表选择👉J1

    4. 点击👆应用。

      NOTE

      J1 附着到鼠标。此时不要关闭查找对话框

    5. 在设计区域，右键点击👆选择👉翻转面

    6. 在X1650,Y400点击👆放置 J1

    放置电容 C7

    1. 在查找对话框，从参考标识前缀列表选择👉C，从参考标识列表选择👉C7
    2. 点击👆应用
    3. 在设计区域，右键点击👆选择👉翻转面将 C7 翻转到次级组件面
    4. 将 C7 放置在X400,Y1550

    使用顺序移动放置组件

    您可以选择👉多个组件并自动依次移动每个元件。您将使用此方法放置电阻 R1、R2 和 R5。

    1. 设计工具栏 > 选择👉按钮

    2. 在查找对话框的操作列表选择👉顺序移动

    3. 在参考标识前缀列表选择👉R

    4. 在参考标识列表，Ctrl+点击👆选择👉R1、R2和R5

    5. 点击👆应用

    6. 对提示消息点击👆全部是。

      NOTE

      组中第一个组件附着到鼠标。第一个组件放置后，组中下一个组件自动附着到鼠标

    7. 将电阻放置在以下位置：

      电阻移动到
      R12050, 550
      R22050, 1200
      R5400, 1700

    8. 关闭查找对话框

    使用属性对话框放置组件

    您可以使用组件属性对话框放置元件。使用此方法放置 LED 及其电阻。这些元件放置在板右侧的圆弧周围。

    1. 视图菜单 > 范围

    2. 输入📝无模命令ssd1并按Enter

    3. 右键点击👆选择👉属性

    4. 在布局数据区域，在 X 框输入📝3500，在 Y 框输入📝1600，在旋转框输入📝315

    5. 点击👆应用修改元件位置和方向

    6. 保持组件属性对话框打开，在工作区点击👆。输入📝ssd2并按Enter选择👉 D2

    7. 将 D2 和电阻 R7、R6 放置在以下位置：

      组件移动到
      D23500, 600 旋转 225 度
      R63675, 925 旋转 255 度
      R73675, 1275 旋转 105 度

    8. 点击👆确定

    尝试放置剩余三个组件

    使用本教程前述任一放置方法放置晶体管 Q1 及其滤波电容 C8 和 C9。

    将组件放置在：

    组件移动到
    Q13100 1200 旋转 90 度
    C82100 400
    C92100 1800

    不要保存设计副本。

    您已完成移动和放置组件教程。
