第 29 章 铜箔操作

阅读以下主题,了解有关向设计中添加铜箔形状的方法,包括如何为铜箔对象分配名称以及如何在铜箔形状中创建切口。

创建铜箔形状

铜箔用于创建散热器、屏蔽层和网络桥。您可以为铜箔形状分配网络。

😎前提

  • 确保选择了一个层来放置铜箔。您不能在所有层(第 0 层)上创建铜箔形状。如果需要在多个层上使用相同的铜箔形状,请将该形状复制到其他层。

  • 必须在关闭在线设计规则检查的模式下创建铜箔,因为铜箔对象会覆盖所有其他电气对象。如果需要创建一个避免除分配网络之外的其他对象的铜箔形状,请使用铜箔平面。有关更多信息,请参见第 667 页的"手动创建铜箔平面"。

🏃‍♂️‍步骤

  1. 在绘图工具栏上,单击铜箔按钮。

  2. 右键单击并单击命令以更改绘图对象的值。有关更多信息,请参见第 614 页的"在创建绘图对象前设置值"。

  3. 使用以下方法之一创建形状:

    • 创建圆形绘图对象

    • 创建多边形或路径绘图对象

    • 创建矩形绘图对象

  4. 完成形状后,它将成为一个填充形状,并显示"添加绘图属性"对话框。

    TIP

    如果不希望在完成铜箔时显示"添加绘图"对话框,请在选项对话框 >文本和线条类别中清除"完成铜箔时提示网络名称"复选框。

  5. 在"添加绘图属性"对话框(第 1328 页)中,您可以更改铜箔属性。

例如,在网络分配区域,您可以通过在"网络"列表中选择网络名称来分配网络,或者单击通过点击分配网络按钮并单击连接到网络的绘图对象。有关更多信息,请参见第 637 页的"绘图对象属性"。

结果形状是否符合预期?

  • 如果填充不正确,请参见第 617 页的"铜箔和铜箔平面的填充"。

  • 如果形状边缘不正确,请参见第 615 页的"绘图形状的边缘精度"。

  • 如果需要修改形状,请参见"绘图对象属性"。

  • 如果要重新开始,请参见"删除绘图段或对象"。

创建铜箔倒角路径

由于某些设计(如 RF 设计)需要特殊的走线拐角几何形状,您可以添加倒角铜箔作为常规走线的替代方案。使用倒角路径,SailWind Layout 可以对直角进行方形或倒角处理。SailWind Layout 还可以对大角度拐角和锐角进行倒角处理。

由于铜箔是带有轮廓和填充创建的,您可以指定非常窄的轮廓宽度以实现非常尖锐的拐角。SailWind Layout 使用实心铜箔填充创建所有倒角路径。

😎前提

此功能需要高级编辑/RF 许可证选项(第...页)。

🏃‍♂️‍步骤

  1. 在绘图工具栏上,单击铜箔按钮。

    如果启用了在线设计规则检查(第 461 页),在出现的提示中,单击确定关闭设计规则检查。

  2. 右键单击并单击倒角路径弹出菜单项。

  3. 在"添加倒角路径"对话框中,设置倒角路径参数(第 658 页),然后单击确定

  4. 单击开始创建铜箔。

  5. 移动指针,然后执行以下操作之一:

  • 单击放置拐角。

  • 输入 S<x>, <y>,其中<x><y>是下一个拐角的坐标值。

  • 如果要指定相对坐标值,输入 SR<x>, <y>

TIP

右键单击并单击添加弧线以添加弧线而不是直线段。

  1. 根据需要继续添加铜箔和拐角。

    WARNING

    要后退并删除最后一个拐角,请按退格键。

  2. 要结束铜箔,可以双击或右键单击并单击完成弹出菜单项。

  3. 在属性对话框中,您可以分配网络并修改其他设置。

👀‍结果

如果创建倒角路径管脚对,当您添加铜箔时,未布线将更新,就像在焊盘之间放置走线一样 - 从焊盘中心(或管脚位置)到焊盘中心,当您为铜箔分配网络时。您还可以将走线转换为倒角铜箔路径,这会自动分配网络,未布线也会随原始走线连接更新。参见"将走线转换为铜箔倒角路径"。

DANGER

如果设计的"最小显示宽度"选项大于路径的多边形轮廓宽度,倒角路径不会显示为正确的宽度。路径显示的宽度比多边形轮廓宽度的值更窄。

设置倒角路径参数

当您选择倒角路径 - 铜箔形状时,会打开"添加倒角路径"对话框。在将铜箔添加到设计之前设置倒角路径参数。

🏃‍♂️‍步骤

  1. 在绘图工具栏上,单击铜箔按钮。

    如果启用了在线设计规则检查(第 461 页),在出现的提示中,单击确定关闭设计规则检查。

  2. 右键单击并单击倒角路径弹出菜单项。

  3. 在"多边形轮廓宽度"框中,输入铜箔轮廓的宽度值。

    TIP

    由于铜箔是带有轮廓和填充创建的,您可以指定非常窄的轮廓宽度以实现非常尖锐的拐角。减小该值可获得更尖锐的拐角,增加该值可获得更钝的拐角。所有拐角都使用等于轮廓宽度一半的半径进行圆角处理。

  4. 在"倒角路径宽度"框中,输入铜箔路径的总宽度值。

  5. 在"拐角倒角宽度比例"框中,输入一个值,指定倒角拐角宽度与倒角路径宽度的比例。

    如果比例为 1.0,倒角拐角的宽度与倒角路径相同。减小比例可获得更窄的倒角拐角。

  6. 清除"倒角角度小于或等于"复选框以仅对小于 90 度的角度进行倒角,或选择"倒角角度小于或等于"复选框以指定 90 到 180 度之间的角度作为上限,低于该上限的所有角度都将进行倒角。

    小于 90 度的外角总是进行倒角。

  7. 单击确定

使用铜箔桥接网络

您可以在启用设计规则检查的情况下,在两个不同网络的对象之间创建物理连接。

🙊限制

  • 不能在封装中创建桥接铜箔。

  • 保存到库中的桥接铜箔会失去其桥接状态。

🏃‍♂️‍步骤

  1. 使用以下方法之一。

    • 如果铜箔已存在,选择铜箔形状,然后右键单击并单击属性弹出菜单项。

    • 如果铜箔尚不存在,创建铜箔形状(第 655 页)。

  2. 在"添加绘图"或"绘图属性"对话框(第 1328 页)中,选择"桥接"复选框。

  3. 单击要桥接的网络按钮。

  4. 在"网络关联"对话框(第 1486 页)中,从"可用网络"列表中添加两个或更多要桥接的网络。

  5. 在"网络关联"对话框中单击确定

  6. 在"添加绘图"对话框中单击确定

👀‍结果

您可以使用此铜箔桥接分配网络的对象,而不会收到在线设计规则检查错误。以下例外情况适用:

  • 当您运行连接性检查时,仅当桥接铜箔与其关联的网络之间不存在物理连接时才会报告错误。

  • 当您运行间距检查时,仅当您使用任何非桥接铜箔对象桥接网络时才会报告错误。在线 DRC 也会阻止这种情况。

您可以使用查找对话框搜索具有桥接的网络。结果显示网络并列出与其关联的桥接铜箔。

您可以复制桥接铜箔,它们保留其桥接状态,但其网络关联被删除。有关更多信息,请参见第 840 页的"ECO 模式中的复制桥接铜箔"。

DANGER

当您将设计导出为*.hyp*(PADS HyperLynx)、.ipc(IPC356)和*.tgz*(ODB++)文件格式时,桥接网络会合并。

为铜箔或铜箔平面分配唯一网络名称

您可以为铜箔或铜箔平面分配唯一的网络名称,使您能够独立于网络列表为铜箔形状分配规则和属性。

TIP

要为选定的铜箔形状分配现有网络名称,请使用绘图属性对话框。

🏃‍♂️‍步骤

  1. 选择一个形状,右键单击,然后单击添加网络弹出菜单项。

  2. 在"定义新网络名称"对话框中,执行以下操作之一:

    • 要指定自定义网络名称,选择"键入新名称"选项并在"新网络名称"框中输入网络名称。网络名称的最大长度为 47 个字符。可以使用除大括号{ }、星号*、空格、问号或逗号之外的任何字母数字字符。

    • 选择"自动生成新名称"选项以使用默认网络名称。

👀‍结果

新名称被添加到网络列表中,您可以在规则对话框中访问该网络以向新网络添加约束。由于此操作不影响原理图逻辑,新网络名称不会记录为 ECO 操作。

创建铜箔切口

使用铜箔切口在铜箔形状内部创建空隙。创建切口涉及将固定铜箔形状与铜箔切口组合。

🙊限制

切口不会在铜箔形状的轮廓中创建空隙。要创建轮廓中的特征,请将铜箔创建为多边形形状。

😎前提

必须将切口放在与铜箔相同的层上。

🏃‍♂️‍步骤

  1. 在绘图工具栏上,单击铜箔切口按钮。

  2. 为铜箔创建一个或多个切口区域。

    有关更多信息,请参见"创建绘图对象"。您可以在铜箔之前创建切口,也可以在铜箔之后创建切口。

  3. 右键单击并单击选择形状弹出菜单项。

    TIP

    如果在铜箔形状内看不到切口,请使用选项对话框中的绘图选项卡将填充视图设置为无填充。参见选项对话框 > 铜箔平面类别 > "填充和覆铜子类别"(第 1511 页)中的填充选项。

  4. 拖动一个框以组选铜箔和切口。

    WARNING

    某些情况下不允许拖动组选择框。相反,单击选择切口。通常首先选择铜箔。单击"循环"按钮循环到选择切口。如果有多个切口,使用 Ctrl+单击选择铜箔,然后单击循环按钮选择另一个切口。当您选择其他切口时,先前的切口不会保留选择颜色但仍保持选中状态。最后,Ctrl+单击选择铜箔。

  5. 右键单击并单击组合弹出菜单项。切口区域内的铜箔会自动移除。

👀‍结果

结果是否符合预期?

  • 是否需要移动或编辑切口?您需要先取消组合。参见"取消组合绘图对象"。

  • 是否需要移动或编辑铜箔?对铜箔形状(移动、旋转、斜接等)的任何修改也会影响组合的切口。

被铜箔吸收的切口

当您在 SailWind Layout 中组合铜箔和铜箔切口并将设计导入 SailWind Router 时,如果任何切口穿过铜箔轮廓,它们将不再是切口。相反,软件会将它们吸收到铜箔形状中。

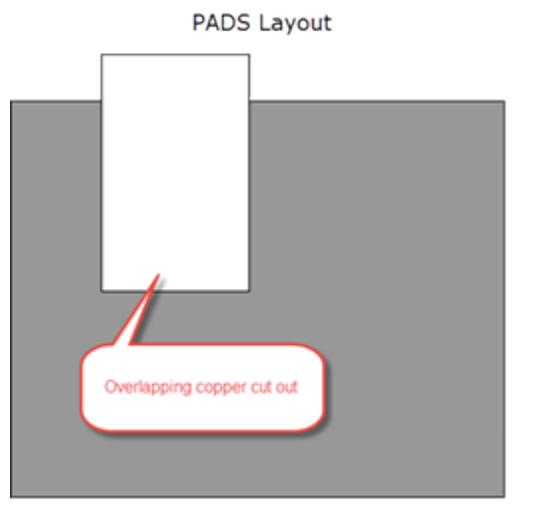

在某些情况下,铜箔切口完全封闭在铜箔形状的范围内。然而,如果铜箔切口超出铜箔形状的边界,并且您在 SailWind Layout 中合并切口与铜箔形状(通过右键单击并单击组合弹出菜单项),当您将设计转移到 SailWind Router 时,软件会将其"吸收"到铜箔形状的轮廓中。

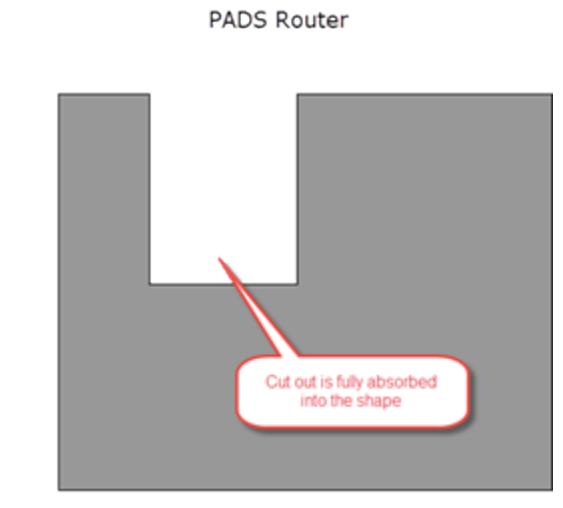

图 78. 被吸收的铜箔切口

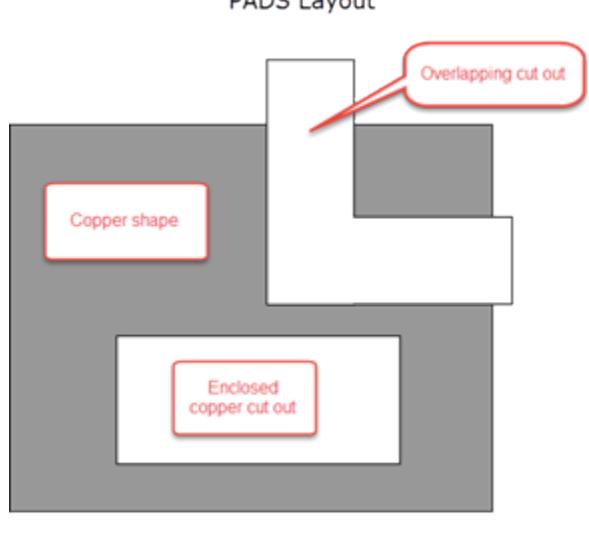

如果切口完全分割铜箔形状,SailWind Router 中可能会产生两个或多个单独的铜箔形状。

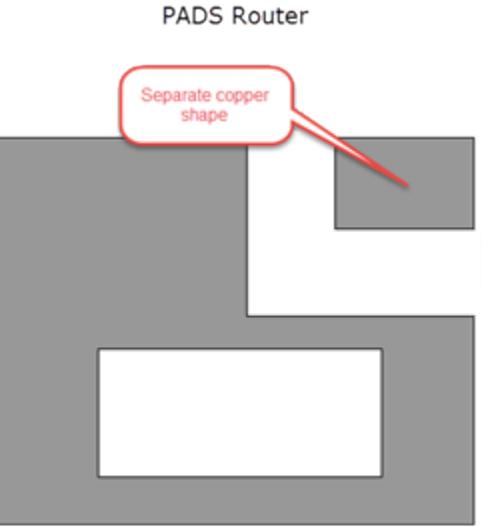

图 79. SailWind Router 中被减去的铜箔切口

还会发生某些其他变化:

  • 如果完全用切口覆盖铜箔形状然后组合两者,将设计导入 SailWind Router 会完全删除铜箔形状。

  • SailWind Router 移除位于铜箔形状边界之外的任何铜箔切口。

  • 如果铜箔形状在其边界内有两个或多个重叠的切口,当您将设计移动到 SailWind Router 时,铜箔切口会合并为一个形状。

当您打开设计时,软件会自动生成一份报告,详细说明在减法过程中软件吸收一个或多个形状的任何实例。

WARNING

如果 SailWind Router 在前台运行,报告链接显示在 SailWind Router 输出窗口中。如果 SailWind Router 在后台运行(例如在自动布线例程期间或在 Latium 设计验证期间),报告链接显示在 SailWind Layout 输出窗口中。

创建嵌套铜箔

您可以在另一个"外部"铜箔形状内创建铜箔形状。可以通过在外部形状内创建铜箔切口,将其与外部形状组合,然后在铜箔切口内创建新的嵌套铜箔形状来实现。

🏃‍♂️‍步骤

  1. 在外部铜箔形状中,创建适当大小和形状的铜箔切口(第 660 页),并将其与外部形状组合。

  2. 在铜箔切口内创建新的嵌套铜箔形状(第 655 页)。

👀‍结果

新的嵌套铜箔形状显示在外部形状的切口内。
